電纜式水壓致裂地應力測試設備
型 號：Mesy-Solexperts
原產地：瑞士Solexperts
用 途：
Mesy-Solexperts
電纜式水壓致裂地應力測試設備
Mesy-Solexperts鋼纜式水壓致裂地應力測且系統，通過絞車驅動，實現用7芯愷裝電纜提升或下降跨式封隔器系統以完成鉆孔原位水壓致裂地應力測試。這種技術可實現在現場沒有鉆機的情況下，快速進行地應力測試，節省了鉆機費用。由于系統的整體剛度高，可實現測試過程中壓力和裂縫擴展的精確控制，同時可實時記錄和分析孔底壓力變化（目前市場上多數是并下存儲式壓力計，不能實時觀察孔底壓力變化。
工圖1給出了系統結構示意圖。
舉例：101毫米直徑裸孔水力壓裂地應力測試，Mesy-Solexperts使用外徑為91mm的跨接式封隔器（材質為：凱夫拉／鋼-高強度封隔器）。單個封隔器膨脹后的密封長度約1.0m，兩個封隔器之間測試段的長度約為0.7m。
封隔器將通過不銹鋼高壓管（外徑10毫米／內徑8毫米，最大操作壓力60Mpa）進行加壓，每間隔30米的間距與鎧裝測并電纜相互固定。安裝在封隔器上部的推拉閥，可通過提升或下降鎧裝電纜實現推拉閥位盆的變化，進而實現先對封隔器系統加壓，后對壓裂段加壓，反之也可以實現。對封隔器以及壓裂段的加壓通過工作壓力為40MPa和最大流量12升／分鐘的電動高壓泵完成，一般注入流體為水。
封隔器與壓裂段內的壓力，由地面和并下高精度的電子壓力計（0-40MPa）進行監控。通過數字采集系統，對壓力值和流速講行實時記錄和存儲。為了保證所采集數據的可靠性，壓力傳感器和流量計在測試前均會進行校準，校準的數據會保存在項目文件中．一般情況下，壓力傳感器通過標準壓力傳感器進行標定，流量計通過精確的總流且和總時間計算單位時間流量來檢驗。在現場測試執行過程中，也需實時監測上述傳感器的工作狀態，以保證測試結果的可靠性。
印模器用于記錄水力壓裂所形成裂縫的方向，印模器相當于在封隔器外表面覆蓋了一層軟橡膠（直徑：91mm)，印模器下部安裝有利用地磁場進行定向的電子羅盤。對印模器進行加壓一般所加壓力高于水力壓裂試驗時的重張壓力，加壓時間不少于10分鐘，通過封隔器表面軟橡膠的流變變形，記錄孔壁裂縫的裂縫信息，進而通過與電子羅盤所記錄方向之間相互關系，確定水力壓裂所產生裂縫的方向。
·Mesy-Solexperts水壓致裂地應力測試系統；
·1000米以內鉆孔可用電纜系統安裝，不搖要鉆井井架或平臺；
·只需要兩條線路—一條七芯測井電纜，一條高壓管用于封隔器形脹和水力壓裂；
·水力壓裂封隔器系統適用孔徑：48mm-216mm，更大孔徑可定制封隔器；
·最大適用井深：S000m，高溫井可提供金屬封隔器；
·所有測試均為舊RM（國際巖石力學學會）推薦；
·超過45年的操作經驗；全球測試專業服務；卓越的口碑和參考；
·我們不僅銷售設備，還提供專業化的現場測試服務；
·客戶可得到可靠穩定的結果。

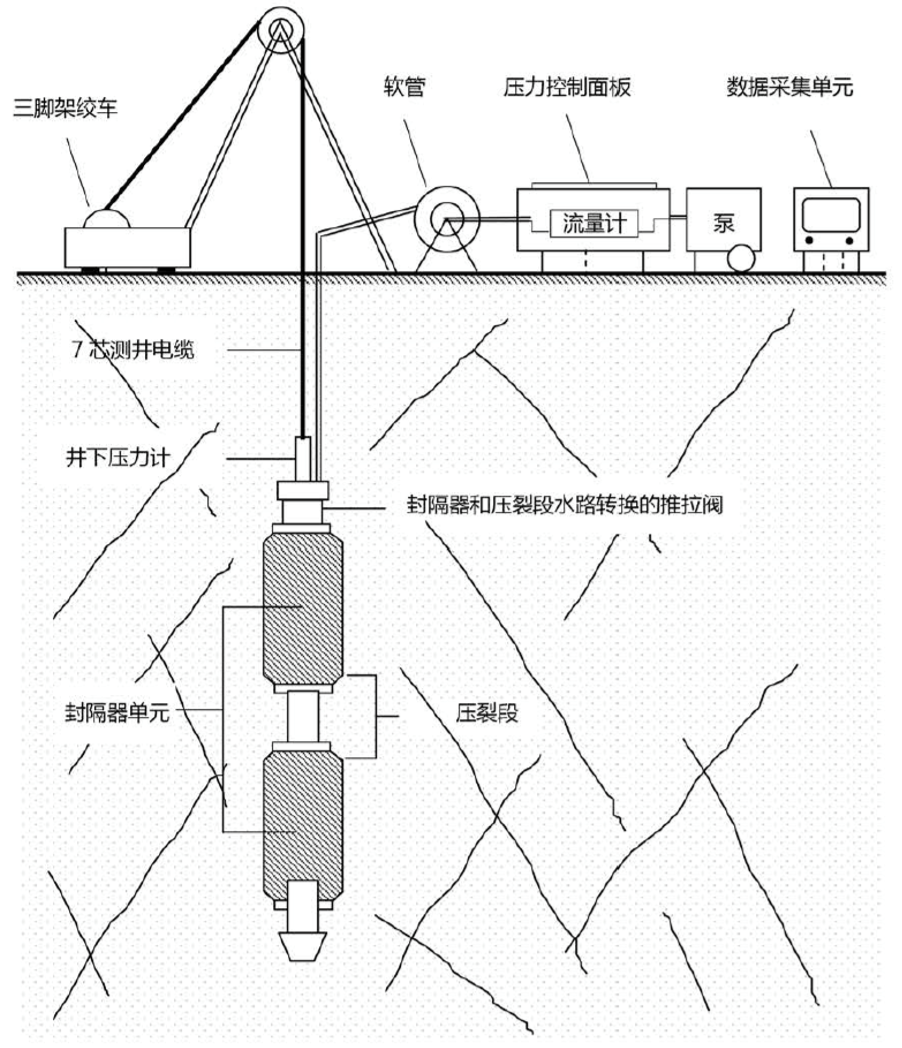

圖一 電纜式封隔器測試系統示意圖
