便攜式巖石特性現場檢測儀器
型 號：proceq
原產地：瑞士proceq
用 途：地貌應用，研究外露巖石的大塊硬度屬性；預測風化度；冰磧石和巖石冰川等地貌的相對年代測定；評估歷史砌石建筑的留存狀態。

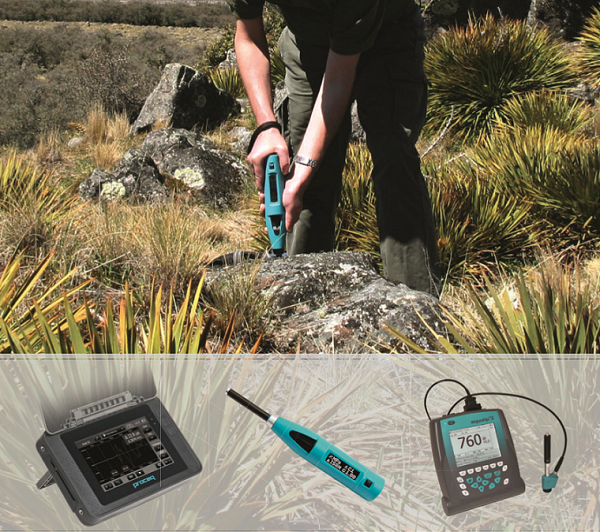

便攜式巖石特性現場檢測儀器
巖石測試
型號
N型：標準沖擊能量，2.207牛米。建議用于實地測量。對于核心測試，ISRM建議核心應至少處于中等強度(>80MPa)且至少為T2尺寸(≥84mm)。
L型：低沖擊能量，0.735牛米。ASTMD5873標準中建議的沖擊能量，用于測試核心。ISRM建議用于測試中等或以上強度且至少為NX尺寸的核心(≥54mm)。*參見章節“標準和準則”。

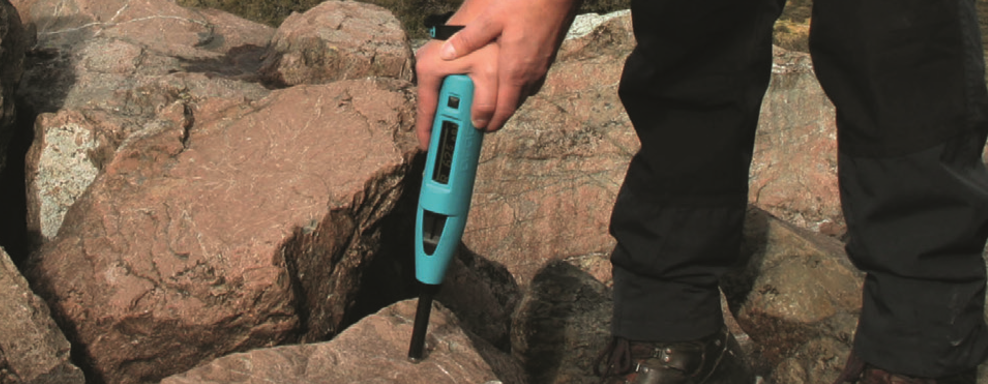

世界上最先進的回彈儀，具備無以倫比的離散特性、耐久性 和測量范圍，現在已完全適用于巖石測試?；貜梼x的以下特 性使之非常適合巖石測試應用：
?沖擊角度獨立性：回彈值與沖擊方向無關。
?為實地測量而優化：嚴格密封，防止臟物與灰塵進入，確保更長的使用壽命。明顯比傳統Schmidt回彈儀更輕且更符合人體工學?？杀４娲罅孔x數并在以后下載到PC。
?預置統計信息：ISRM和ASTM推薦的統計方法應用到回彈儀中，自動計算回彈次數。該選項也適用于定義用戶特定的統計方法。
?無側限抗壓強度：ISRM根據公式UCS=aebR（其中R為回彈值）推薦了UGS和回彈值的相關系數。此格式的相關系數可在PC軟件中定義并下載到RockSchmidt。
?楊氏(E-)模量：ISRM根據公式Et=cedR（其中R為回彈值）推薦了彈性模量和回彈值的相關系數。此格式的相關系數可在軟件中定義并下載到RockSchmidt。
?風化度：可在相同位置進行兩次沖擊，可用于使風化度相互關聯。ISRM建議的方法已包括在該設備中。
技術規格
|
沖擊能量 |
(N)2.207Nm(L)0.735Nm |
|
外殼尺寸 |
55x55x250mm(2.16”x2.16”x9.84”) |
|
重量 |
570g |
|
每個序列的最大沖擊數 |
99 |
|
內存容量 |
取決于測試序列的長度，示例：400組，每組10個值 |
|
顯示屏 |
17x71像素，圖形 |
|
電池使用時長 |
每次充電可承受5000多次沖擊 |
|
操作溫度 |
0到50°C(32到122°F) |
|
IP等級 |
IP54 |
Original Schmidt

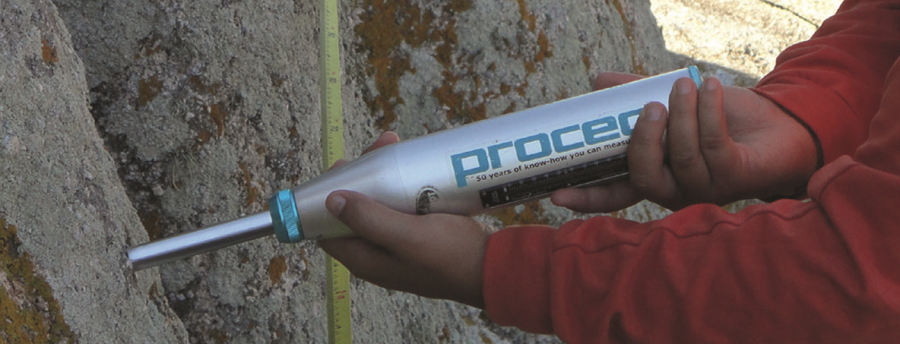

用作所有回彈儀與之進行比較的基準，以及每項國際性回彈儀標準的基礎。Original Schmidt N型是最廣泛使用的地貌應用回彈儀。相當一部分UGS和回彈值相關系數基于此種回彈儀的巖石測試。
帶D型和S型沖擊裝置的Equotip3
廣泛用于測試巖石硬度和巖石風化影響研究沖擊能量約為N型回彈儀的1/200。這非常適合測試歷史遺跡（無法利用回彈儀測試的極軟巖石）以及可能會被回彈儀損壞的脆性巖心。
S型沖擊裝置具有相同的沖擊能量和更為持久耐用的陶瓷沖擊機體，這更適合高硬度巖石用戶。
Pundit 超聲波脈沖速度應用
巖石彈性常量-彈性常量和泊松比
超聲波測試廣泛應用于巖石材料特征。脈沖速度與巖石的物理和機械屬性直接相關。

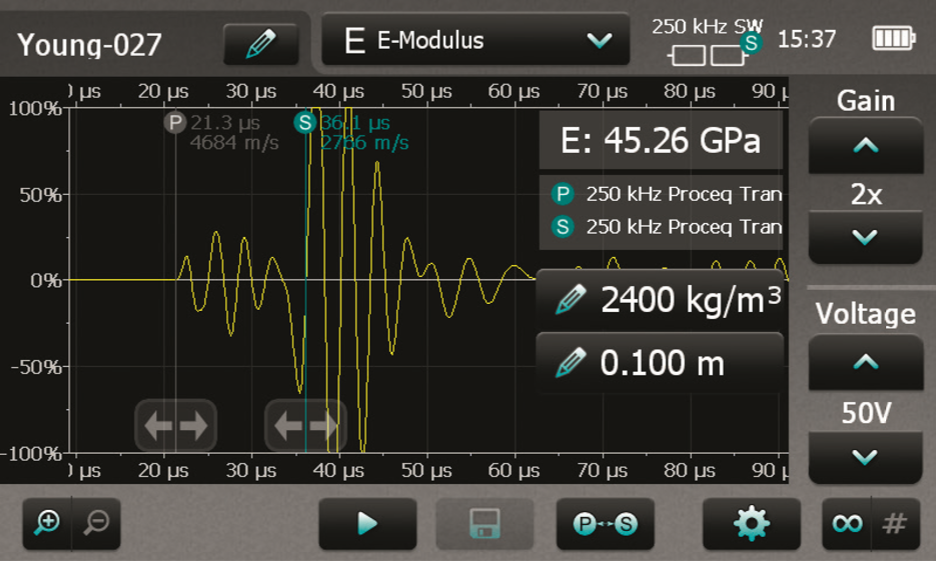

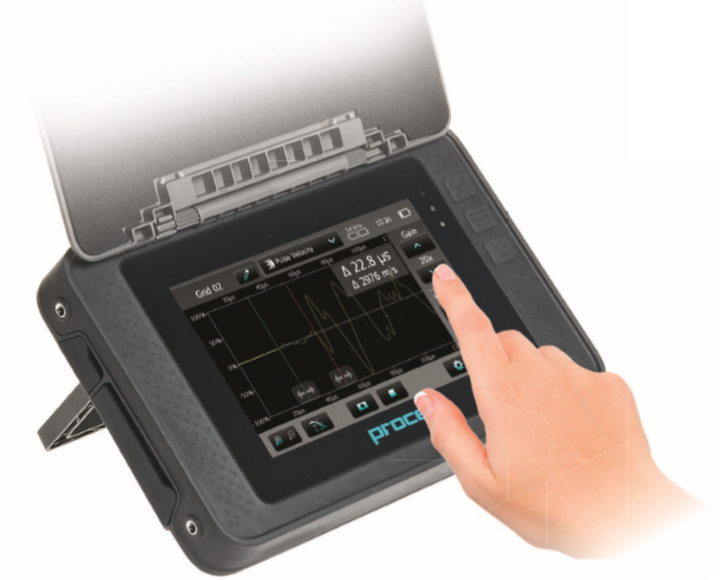

Proceq的Pundit PL-200和Pundit Lab+超聲波測試儀器可以準確測量壓力波（P波）和剪切波（S波）脈沖速度。應用程序可參見ASTM和ISRM建議。一旦確定之后，就可以計算材料彈性常數（P波模量、S波模量、泊松比和動態彈性模量）。
無側限抗壓強度

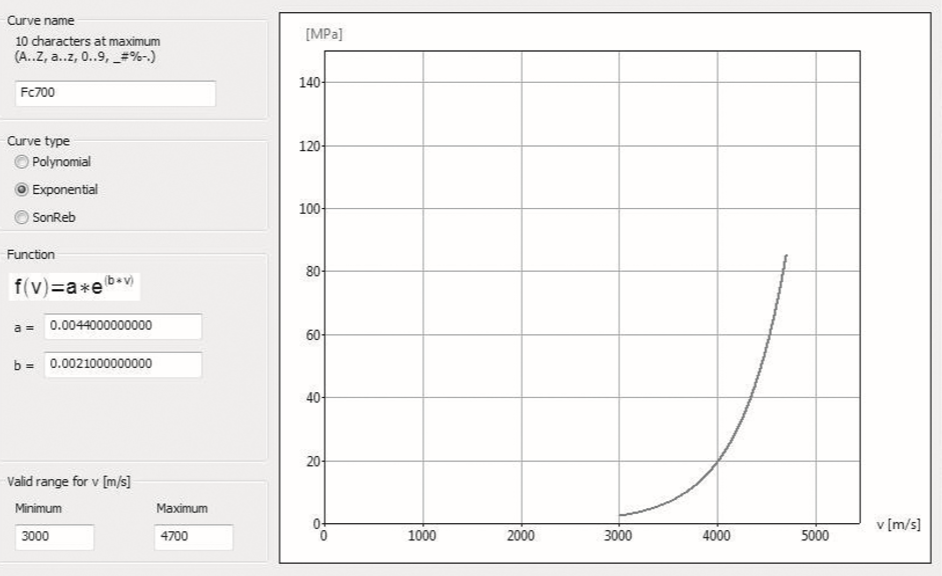

可以在Link軟件中設定和UGS的相關系數（多項式或指數形式），然后下載到Pundit PL-200或Pundit Lab+上。
標準和準則
以下標準和準則適用于巖石測試：
?ASTM D 5873-用回彈錘法測定巖石硬度的試驗方法。（適用于1MPa至100MPa之間的UCS。）
?ASTM D 2845-實驗室測定巖石脈沖速度和超聲波彈性常數的試驗方法。
?ISRM–Aydin A.，ISRM推薦的Schmidt回彈儀回彈硬度測定方法：修訂版。Int J Rock Mech
Mining Sci(2008)，DOI：10.1016/j.ijrmms.2008.01.020。
?ISRM–Aydin A.，ISRM推薦的用超聲波脈沖傳輸技術測定聲速的方法：Rock Mech Rock Eng (2014)47:255-259，DOI：10.1997/s00603-013-0454-z。
?Viles M.等專家，地貌和傳統科學領域使用Schmidt回彈儀和Equotip評估巖石硬度：比較分析。Earth Surface
Procs and Landfs(2010)；DOI：10.1002/尤其是2040說明了Schmidt回彈儀在現場巖石測試方面的一些常用方法。
Proceq硬度測試建議
RockSchmidt/Original Schmidt（N型）。沖擊能量為2.207Nm?？梢杂媒橛?/span>20-150MPa的UCS測量大塊巖石的硬度。
RockSchmidt/Original Schmidt（L型）。沖擊能量為0.735Nm?？捎糜诤?/span>N型相似的UGS范圍，但是建議用于較為脆弱的巖石(UCS<20MPa)、多孔巖石和擁有稀薄風化殼的巖石。
Equotip3（帶沖擊裝置D）。沖擊能量為0.011Nm。建議用于測試非常脆弱的巖石、小石樣、脆性芯樣，也可以用于測試邊緣效應。
- 2020-03-10便攜式巖石特性現場檢測儀器
