弦式傳感器采集儀
型 號：VW1008S/W
原產地：
用 途：邊坡結構監測；基坑監測；大壩結構監測；尾礦庫結構監測；鐵塔結構監測；建筑物監測；橋梁監測；隧道監測；軌道交通監測；其它土木工程結構安全監測。

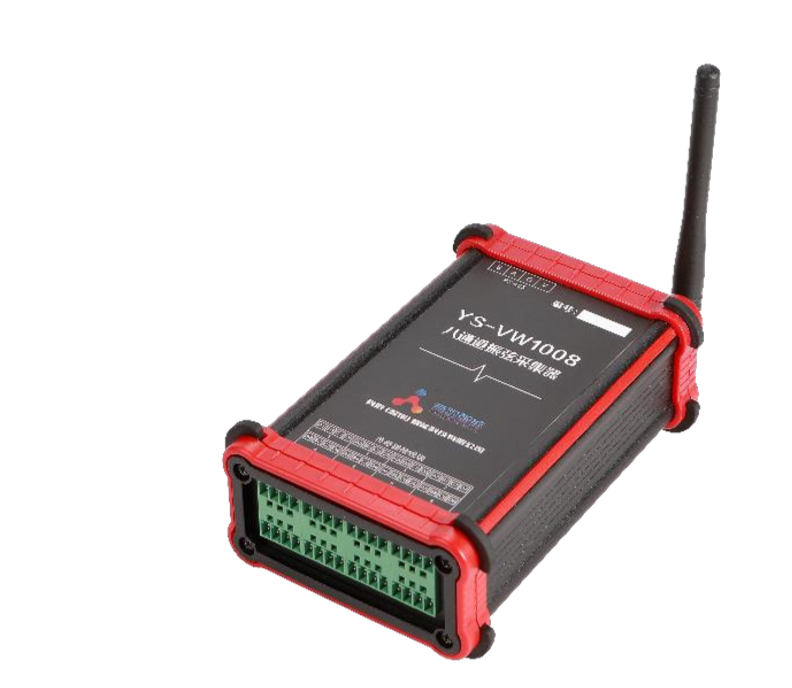

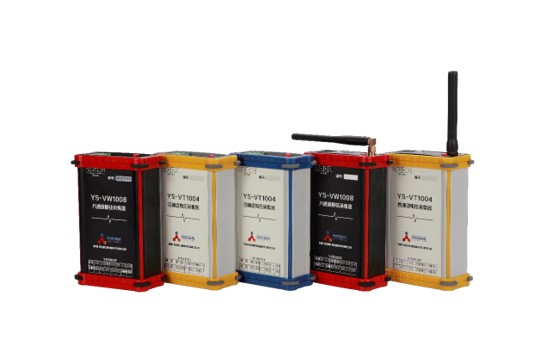

弦式傳感器采集儀
VW1008S/W
簡介：
弦式傳感器采集儀是一款多通道高精度的振弦式應變采集儀，具有32位高性能浮點處理器、全金屬外殼設計，適用于長期監測中各種振弦式傳感器的數據采集。
產品介紹（工作原理、應用領域）：
弦式傳感器采集儀是適用于鋼弦式傳感器輸出的頻率信號計算及溫度采集的監測儀器。可用于橋梁、隧道、基坑、樁基、大壩等結構工程的應力、應變、變形、滲壓等物理量采集和安全穩定分析。本儀器采用當前32位微處理器配以高效率FFT(快速傅里葉變換）算法對弦式傳感器輸出的頻率信號實現準確頻率計算集成化程度高、抗干擾性能強。采用通用標準RS485接口及接口防雷保護等設計使采集儀可在環境惡劣的工況條件中安全穩定的運行。
該產品廣泛應用于橋梁、隧道、基坑、樁基、大壩等結構自動化監測項目中各類振弦式傳感器的的數據采集。
工作原理：
弦式傳感器采集儀針對弦式傳感器進行使用。弦式傳感器由受力彈性形變構件、鋼弦、緊固夾頭、激振和拾振線圈等組成。鋼弦自振頻率與張緊力的大小有關，在鋼弦?guī)缀纬叽绱_定之后，鋼弦振動頻率的變化量，即可表征受力的大小。鋼弦放置在磁場中，將鋼弦以一定方式激振，它在振動時會在拾振線圈中感應出電勢U，感應電勢U的頻率就是鋼弦的固有頻率，測得鋼弦的固有頻率求出待測物理量(一般是壓力）?；谝陨舷沂絺鞲衅鞯慕Y構組成和工作特點，采集儀采用的是間歇式激振法。間歇式激振是分時的，即先發送激勵信號，使鋼弦振蕩，然后停止激勵。通過計算得到鋼弦的振蕩頻率
應用領域：
?邊坡結構監測
?基坑監測
?大壩結構監測
?尾礦庫結構監測
?鐵塔結構監測
?建筑物監測
?橋梁監測
?隧道監測
?軌道交通監測
?其它土木工程結構安全監測
產品相關參數：
|
型號 |
YS-VW1008S/W |
|
信號類型 |
振弦信號 |
|
有線/無線 |
有線 |
|
無線模塊 |
GPRS（中國移動，聯通，電信）選配外置 |
|
測量范圍 |
0-6000Hz |
|
通道數 |
8、16通道 |
|
分辨率 |
0.1Hz |
|
采樣精度 |
0.2%±1με |
|
最大采樣頻率 |
0.33HZ |
|
轉換速度 |
1秒/8通道 |
|
數據容量 |
10萬條 |
|
工作溫度范圍 |
-20℃~60℃ |
|
儲存溫度范圍 |
-20℃~60℃ |
|
供電方式 |
市電或太陽能板系統 |
|
供電電壓 |
6-12V |
|
工作電壓 |
5V |
|
工作功率 |
0.2W |
|
傳輸波特率 |
9600/19200/38400/57600/115200bps |
|
通信接口 |
RS485 |
|
保質期 |
24個月 |
|
尺寸 |
15cm×10cm×5cm |
|
重量 |
1Kg |
|
配套 |
線纜、保護箱、防雷等 |
- 2020-04-09弦式傳感器采集儀
