雷達式水位傳感器
型 號：CS475, CS476, CS477
原產地：美國Campbell
用 途：
雷達式水位傳感器
CS475, CS476, CS477
非接觸式水位監測
FCC認證，野外使用
概述

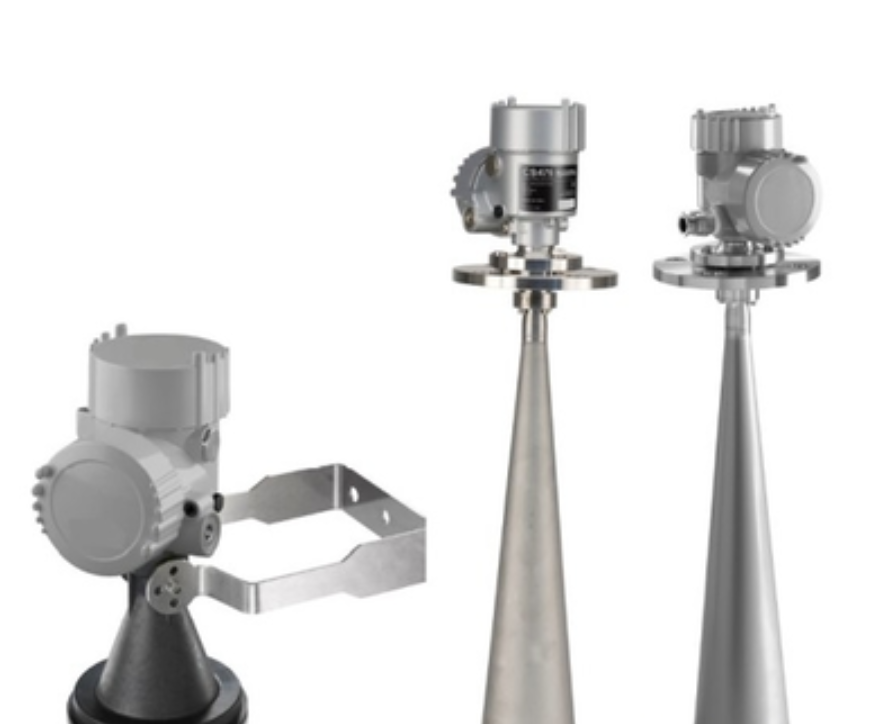

CS475，CS476和CS477均為雷達測距傳感器，特別適用于水位監測。傳感器發出短波脈沖，測量脈沖發射和返回的運行時間。運行時間可以用來計算傳感器和目標測量物的距離(例如水，谷物，泥漿等)，這個距離可以用來判斷深度。
CS475，CS476和CS477雷達測距傳感器的區別是他們的測量范圍和測量精度。CS475測量范圍65英尺，精度±0.2英寸；CS476測量范圍98英尺，精度±0.1英寸；CS477測量范圍230英尺，精度±0.6英寸。傳感器輸出SDI-12信號來顯示距離和位置。該輸出信號可被帶有SDI-12的設備接收，坎貝爾的數據采集器也包括在其中。
特點
?FCC認證(FCC IC# MOIPULS
616263)
?浸入式傳感器會因腐蝕，污染，洪水產生的碎物，閃電和其它破壞行為而遭到損壞，在這些環境中，雷達水位計是非常理想的產品。
?低維護-不需移動零件，顯著降低維護的時間和花費。
?兼容CR200X系列，CR510，CR10X，CR800系列，CR1000，CR3000數據采集器。
?低功耗。
?堅固耐用，耐惡劣環境—符合NEMA 4X規定
?廣泛的操作溫度(-40°到+80℃)
?不需單獨的FCC認證
訂購信息
雷達測距傳感器
CS475-L 最大 65-ft 測量范圍，線纜長度以英尺計，可選擇線纜末端接口類型
CS476-L 最大 98-ft 測量范圍，線纜長度以英尺計，可選擇線纜末端接口類型
CS477-L 最大 230-ft 測量范圍，線纜長度以英尺計，可選擇線纜末端接口類型
線纜末端類型（選其一）
-PT 線纜末端無連接頭，可直接連接數據采集器的端子
-PW 線纜末端帶有連接頭，可連接在預接線的機箱上。
機箱選項（適用于CS476和CS477）
-NE 無機箱
-FE 可放置CS476或CS477。通常27162機箱安裝包會一同訂購。
附配件
25619 氣泡水平儀，確保雷達水位計處于垂直位置，防止測量誤差。
25616 調節/顯示模塊，用于設置、測試診斷。窗口配有外蓋。(見下面)
25654 外蓋，用于25616的顯示窗口。
27162 CS476和CS477機箱安裝工具盒
參數
?測量范圍(傳感器到水面)：
CS475：50mm至20m(2in.至65ft)
CS476：50mm至30m(2in.至98ft)
CS477：400mm至70m(16in.至229ft)
?精度：
CS475(50cm至20m)：±5mm(±0.2in.)
CS476(50cm至30m)：±3mm(±0.1in.)
CS477(50cm至70m)：±15mm(±0.6in.)
?分辨率：1mm(0.0033ft)
?輸出：SDI-12
?頻率：~26GHz
?電磁兼容性：符合EN61326;電力設備B級
?脈沖能量：1mW最大
?波束角：CS475：10℃S476,CS477：8°
?輸入電壓：9.6至16Vdc
?過載保護：1.5KVA
?功率損耗：12V休眠時，4.7mA；測量時，14mA
?溫度范圍：-40°至+80℃
?溫度靈敏度：平均TK：2mm/10K；超過整體溫度范圍-40°至+80℃時，最大5mm
?抗震性：機械振動4g和5至100Hz
?機械等級：NEMA4x
?外殼：鋁，IP66/68防塵防水
?總長度：
CS475:224mm(8.8in.)；
CS476,CS477:430mm(16.9in)
?角長度：
CS475:137mm(5.4in.)；
CS476,CS477:430mm(16.9in)
?邊蓋直徑：CS475:86mm(3.4in.)；
CS476,CS477:430mm(16.9in)
?后蓋直徑：CS475:86mm(3.4in.)；
CS476,CS477:430mm(16.9in)
?角材質：316L不銹鋼

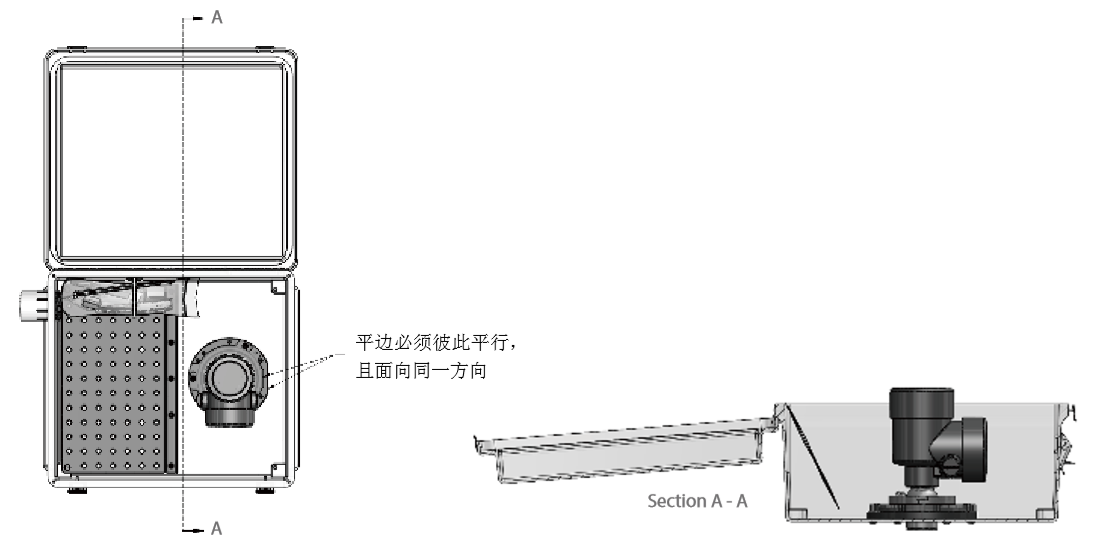

左側圖片為機箱俯視圖，顯示了傳感器的配置和安裝數據采集器的后面板。右側圖片為機箱剖視圖，顯示了傳感器的情況， 角被固定在傳感器上在機箱外面（未顯示）。
