海底采樣器 300&500
型 號：300&500
原產地：SEABED
用 途：將該裝置放在海底后，將氣體送入錘子，將裝有PVC芯襯里的芯筒送入海底。在回收之后，振動單元和芯可以在水平位置旋轉，以便于將樣品移除襯里。
海底采樣器
300&500
海底采樣器（SBS）
SBS是氣動錘式采樣器，必須由至少2500 I/min+8-12巴的空氣壓縮機驅動，具體取決于水深。

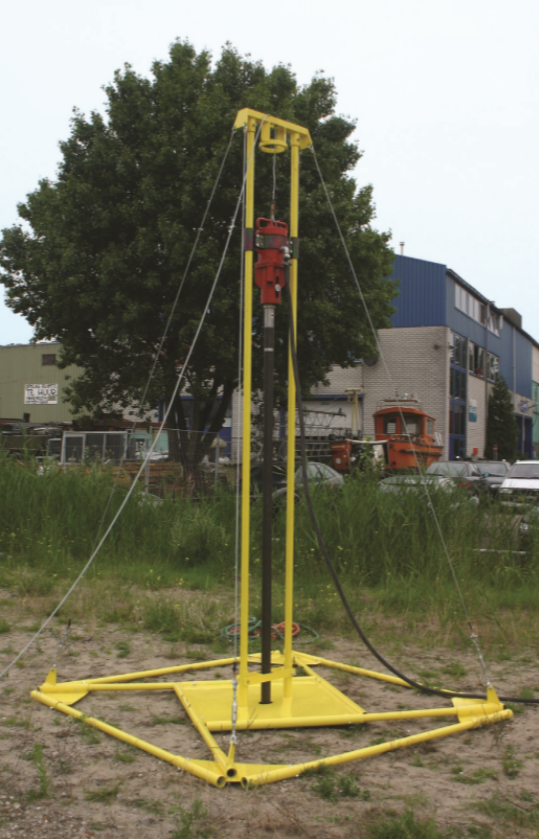

該系統由底部框架和2個導向柱組成，其上安裝有帶有芯筒的空氣錘。該系統易于調動和操作。
SBS 300
SBS300重約400kg，高度為4米。因此，小型起重吊車足以將貫入裝置提升到浮筒船的側面并將其定位在海底。錘子的重量為50kg，鉆桿上的頻率為每分鐘1400次。SBS 300可以獲得3米長的海底土樣。
SBS 500
SBS500重約600kg，高度為6米。SBS 500可以獲得5米長的海底土樣。
應用
將該裝置放在海底后，將氣體送入錘子，將裝有PVC芯襯里的芯筒送入海底。在回收之后，振動單元和芯可以在水平位置旋轉，以便于將樣品移除襯里。
標準系列的振動器包括3米和5米的框架。拆除整個系統后，可以輕松運輸。
海底采樣器技術參數
|
海底采樣器由以下部件組成 |
|||
|
框架 |
接地板（包括四個小管） |
||
|
吊架（包括四個中等尺寸的管） |
|||
|
頂部框架（包括兩個長管和垂直引導柱） |
|||
|
張力線 |
|||
|
導鉗 |
|||
|
取芯系統 |

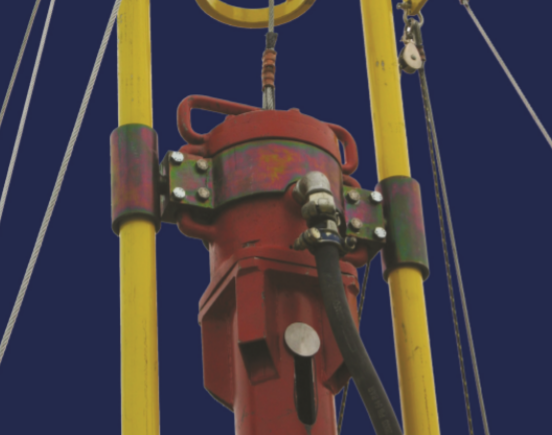

氣錘 |
||
|
錘頭 |
|||
|
取芯管 |
|||
|
Stabbing shoe |
|||
|
巖芯捕捉器 |
|||
|
襯筒 |
|||
|
活塞和活塞線 |
|||
|
雜項 |
吊裝電纜 |
||
|
各種工具 |
|||
|
各種空氣軟管接頭 |
|||
|
技術規格 |
|||
|
|
SBS 300 |
SBS 500 |
|
|
運輸重量（包括運輸箱） |
550kg. |
750kg. |
|
|
運輸箱尺寸 |
392×11S×35 |
600×115×35cm. |
|
|
拖重 |
400kg. |
600kg |
|
|
高度 |
400cm. |
600cm. |
|
|
寬度 |
230×230cm. |
230×230cm. |
|
|
動力驅動 |
空氣壓縮機（不包括在內） |
空氣壓縮機（不包括在內） |
|
|
空氣輸入 |
2500litre/minute |
2500litre/minute |
|
|
錘頻率 |
1400/minute |
1400/minute |
|
|
樣本長度 |
3m |
5m |
|
|
土壤類型 |
淤泥，砂和泥炭 |
淤泥，砂和泥炭 |
|
