DYLC-M10迷你型履帶式靜力觸探設備技術參數
型 號：DYLC-M10
原產地：
用 途：

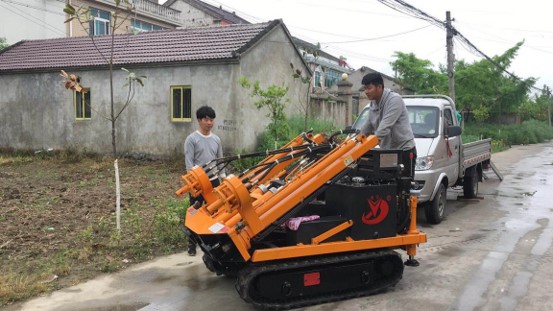

DYLC-M10迷你型履帶式
靜力觸探設備技術參數
說明：

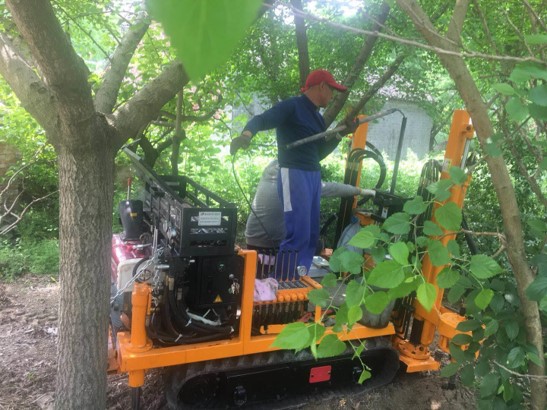

采用國內外知名企業高端品質的全液壓工程履帶底盤、發動機和液壓閥件及其它組件，有效的保障了設備穩定可靠的性能和及時售后服務。先進的液壓技術，采用分片式組合多路換向閥，安裝維護方便，壓力損失小，過載特性好。所有履帶式CPT設備中結構最緊湊，體積最小，機動性最靈活?？稍讵M窄的地面，海灘，河灘，沙地，雪地，結冰道路，水田，泥濘等惡劣環境下開展靜探作業。
本靜探車能一機多用，不僅是靜力觸探測試的理想設備，配置附件可延伸作孔壓靜探（CPTU),自鉆式旁壓（PMT),扁鏟側脹（DMT）,十字板剪切（VCT),壓入式波速（WVT)等原位測試試驗。
最大特點：體積小、重量輕、折疊式
行業首創的（迷你型履帶式靜力觸探機專利號：201920135093.7 和旋轉式全液壓下錨裝置專利號：201220081488.1和專利號：201220081492.8配置巖芯管和鉆頭可開混泥土等硬化路面）。所有履帶式CPT設備中結構最緊湊、體積最小、機動性最靈活，可以用小型貨車或小型廂式貨車運送。主要代替中小型分體式CPT設備。
主要技術參數：
底盤：工程用液壓履帶底盤
底盤驅動裝置：原裝進口液壓行走馬達（國際通用）
履帶規格：工程用橡膠履帶
發動機：單缸1100電啟動柴油機 臥式 四沖程 水冷
額定功率-轉速：10.3KW-2000r/min
CPT液壓缸裝置：
額定貫入力100KN
額定起拔力130KN
行程550mm可快速上升、直接下套管
卡探桿形式：機械式探桿夾持器或墊插式雙用調水平形式：4個液壓支腿 行程400mm
下錨形式：雙作用力靜探設備下錨裝置最大運輸外形尺寸：2200×1300×1450(長×寬×高）mm總重量：2噸
液壓油箱容量(L)：100行走速度：1~5（km/h) 行走坡度：≤30度
最高工作環境允許溫度：45℃ 最低環境溫度：–25℃
地錨形式：單葉或多葉錨 錨徑：200~300
配套探頭：10cm2或15cm2 單雙橋靜探頭、電測十字板探頭、孔隙水壓力頭（歐美國際所有廠家都可配套）。
量測儀表：靜探數據自動采集儀（歐美國際所有廠家都可配套）
探桿規格：整體式高強度無接頭探桿 Φ28~Φ36(選配)
