CPTU孔壓探頭測試經濟套裝
型 號：CPTU
原產地：荷蘭gouda-geo
用 途：
CPTU孔壓探頭測試經濟套裝
CPTU孔壓探頭測試為您提供了以預定時間間隔同時測量錐尖阻力，側壁摩阻力，以及現場孔隙水壓力和溫度(T)（每10，5，2或1cm，取決于所需的精度）。由于孔壓探頭有內置雙向傾斜儀，因此也記錄了垂直軸(i×，iy)的偏差。
考慮到垂直軸的偏差，所有數據都會自動與深度同步。
該套件使您能夠進行1類CPTU測試和消散測試，完全符合ISO
22476-1, NF P94-113，ASTM D5778-12，ISSMGE，AS1289.6.5.1.1999，BS1377:1990等國際標準。
該套件可與PC計算機結合使用，可安裝在任何CPT貫入儀上。如果需要，可以使用額外的傳感器（例如三軸地震模塊，磁力計，pH/ORP等）擴展（額外費用）。標準套件包含以下元素：
1 CPT-Logger數據采集儀
CPT-Logger是CPT(U)測試數據采集系統的核心。它將與標準筆記本電腦或工業計算機和GeoExplorer數據采集軟件配合使用。
CPT-Logger結合了以下功能：
?它為連接的電氣（壓電）探頭供電
?它將輸入的模擬信號數字化
?它調節來自深度同步編碼器的輸入數字信號
?它同步所有數據以便在連接的計算機上進行記錄
高級防水（IP68防護等級）外殼使該裝置非常適合在野外工作。其緊湊的設計保證了小空間的使用。
它可同時處理多達8個模擬和4個數字?jǐn)?shù)據信號，例如：
?錐尖阻力
?側壁摩阻力
?測斜X和Y
?孔壓
?溫度
?貫入深度
?日期和時間
?燃料熒光
?電容率
?電導率
?氧化還原電位
?酸度(pH)
CPT-Logger完全符合電磁兼容性（EMC）標準，并帶有CE標志和符合性聲明。

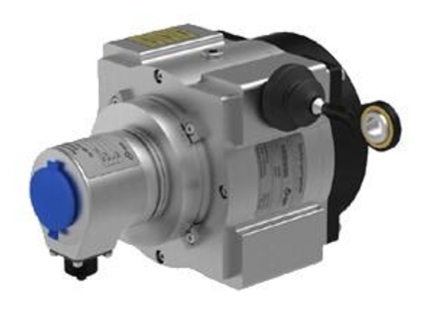

2 數據與深同步
為了使記錄的CPT數據與深度同步，提供了光學線性位移編碼器。這種高精度設備每cm產生10個脈沖，并按2個方向計數，以實現國際標準要求的最佳同步。配有安裝支架。
3 GeoExplorer數據采集軟件
GeoExplorer是專門為靜力觸探測試數據現場記錄而設計的最先進的軟件包。它符合最新的國家和國際標準及行業要求。多年的CPT行業經驗使這款軟件能夠滿足您的要求和您的愿望。GeoExplorer是現代和多功能的，基于MicrosoftWindows@技術。
GeoExplorer易于安裝，用戶界面使CPT測試程序清晰易懂。它可以通過鍵盤，滾動鼠標或觸摸屏進行控制。用戶界面語言有英語和荷蘭語兩種版本。
GeoExplorer是一個將被購買的軟件包：所以你不必支付任何年度許可費。該軟件不斷更新，更新將完全免費發送給用戶。
4 CPT-Office軟件，用于后處理和回看
CPT-Office是一個專門開發的高效軟件包，具有以下功能：
?處理和查看CPT數據
?在圖表中呈現CPT數據
?基于Robertson&CampaneIIa解釋CPT數據和土壤分類
?出報告
CPT-Office支持各種用于靜力觸探測試的儀器，如電子CPT探頭，壓電探頭，溫度傳感器，Magcone磁力計，用于機械CPT的電測量頭等。
該軟件可以處理Gouda-Geo/Geopoint/GME輸出數據格式和標準化的GEF格式。其他格式，如APBGoriIIa，可以使用CPT-Converter軟件輕松轉換。這使得CPT-Offic成為CPT行業真正的功能軟件包。
處理后的CPT數據可以導出為GEF格式（用于進一步處理），Microsoft ExceI文件，ASCII，PDF，JPEG，圖形，報告。

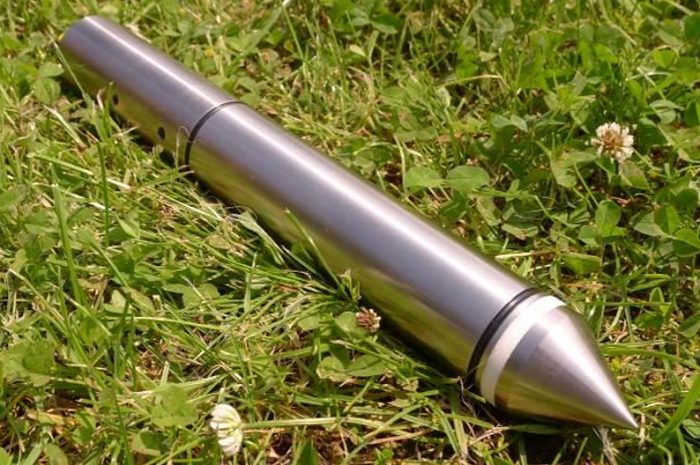

5 P10-CFPTxy型壓電式CPTU探頭
P10-CFPTxy型孔壓探頭是一種高精度測量儀器，可連續測量以下各項參數：
?錐尖阻力
?側壁摩阻力
?原位孔隙水壓力
?溫度（T)
?垂直軸的偏差(Ix,Iy)
孔隙水壓力傳感器位于錐形尖端頂部的測量體底端。它能夠測量貫入過程中的孔隙水壓力并進行消散測試。
雙軸傾斜儀集成在離錐形尖端不遠的錐體內。當錐體碰到障礙物或超過先前設定的值時，這從錐體輸出的信號是電壓信號。它在錐體本身被放大并通過一串CPT探測電纜傳送到地面。該電纜連接到CPT-Logger數據采集器，模擬信號轉換為數字信號。數字信號然后被發送到計算機進行記錄和進一步處理。
