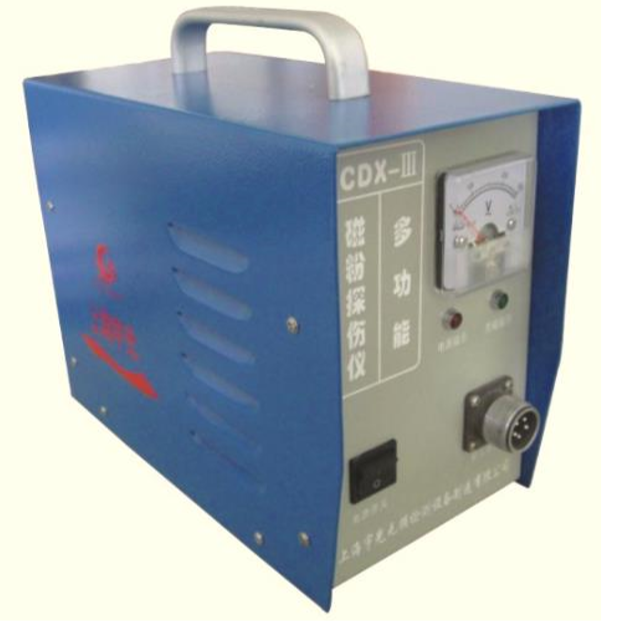

CDX-III多功能磁粉探傷儀
型 號：CDX-III
原產地：國產
用 途：適用于軸棒類、管道類、葉片類等復雜工件的分段探傷或退磁。
CDX-III多功能磁粉探傷儀
一、概述
CDX－III磁粉探傷儀采用外加磁場磁化法，使儀器具有體積小、重量輕等優點。高集成化電路使一臺設備兼?zhèn)湓瓗追N設備的全部功能。
功能選配：
?A型探頭：也稱馬蹄磁軛探頭或角焊縫探頭，活動關節斜面磁頭,配有工作燈;對異形面、形狀復雜工件探傷尤其適用.極距：20-160㎜;提升力：AC≥5㎏,DC≥18㎏;重量：1㎏。利用這種探頭制成一臺設備叫馬蹄形磁軛探傷儀或角焊縫探傷儀，探頭利用活關節使用范圍廣。
?D型探頭：也稱電磁軛探頭，多種活動關節，磁化強度大。極距：60-220㎜，提升力：AC≥7㎏，DC≥18㎏；重量：1.6㎏.獨立利用這種探頭制成的設備叫電磁軛探傷儀，探頭具有導磁高、磁化強度大等特點。
?E型探頭：也稱交叉磁軛探頭或旋轉磁場探頭，可一次全方位復合磁化探傷,行走滾輪和工作燈可提高探傷速度.極距：110㎜,提升力：AC≥12㎏,重量：2㎏.獨立利用這種探頭制成一臺設備叫旋轉磁場探傷儀，它利用兩只交叉的磁軛采用交流電移相技術，使之產生隨時間變化的合成旋轉磁場，對工件一次全方位復合磁化。探傷速度快、檢測質量高。
?O型探頭：也稱環形探頭，內徑：150㎜,中心磁場≥180Oe.重量：3㎏.獨立利用這種探頭制成一臺設備叫環形探傷儀，它是利用線圈通電時產生強磁場的原理設計的，適用于軸棒類、管道類、葉片類等復雜工件的分段探傷或退磁。
二、技術性能
1、電源：AC220V±10％50HZ 5A
2、輸出：AC 36V10A可選配A.D.E.O四種探頭
3、探傷速度：≥6米/分
4、探頭溫升：≤60℃
5、工作節拍：建議在長時間連續工作時：充磁時間≤3秒，間隙時間≥2秒
6、外形尺寸：260*140*170mm;
7、儀器重量：約9Kｇ。
三、操作與維修
使用本儀器前請?jiān)敿?xì)閱讀本說明書，了解掌握儀器結構和技術性能，檢查電源與本儀器要求是否相符，連接是否正確，正確無誤后方可接通電源，初次使用或久藏復用前，應檢查儀器是否完好。
1.操作步驟
（1）將電源插頭線與儀器電源插座接好，探頭和輸出插座連接好。
（2）接通儀器電源開關，此時電源指示燈亮，儀器控制電路同時接通，伺服工作。
（3）將探頭和被檢工件接觸好，按下探頭上的開關，這時儀器對工件呈磁化狀態，工作燈亮。松開開關，則切斷主回路電源，工件停止磁化。
（4）停止使用時，關斷儀器電源開頭，切斷電源。
2.故障檢修
（1）電源接通無指示、不工作，保險絲熔斷、因短路或過載引起。
（2）按下開關，探頭工作，無工作指示，因工作指示燈損壞引起。
（3）工作指示燈亮，探頭不充磁，主電路或控制電路有故障。
（4）接通電源，不按充磁開關即充磁，控制電路或雙向可控硅壞。
四、注意事項
（1）本儀器工作節拍：建議在長時間連續工作時：充磁時間≤3秒，間息時間≥2秒。
（2）在使用前應檢查供電電壓是否符合儀器要求，如過高或過低會損壞儀器或影響探傷效果。
（3）使用時探頭端面應與被檢工件保持良好接觸，然后再按下充磁開關，此時磁化效果最佳。
（4）本儀器雖有很好的空載過流保護電路，但在使用時，應盡量避免空載工作，以減少產生不必要的溫升。
（5）本儀器可連續工作，如發現部分發熱嚴重即停止使用，待查明原因后再使用。
（6）儀器及附件應在清潔、干燥、無腐蝕環境中使用或存放。
（7）在自行修理時，請注意機內高壓危險。
（8）按下充磁工作開關時，不可開關電源。
（9）儀器外殼必須可靠接地。
（10） 發生電路故障如無法修理，請將儀器發回我廠服務中心。
五、標準配置：
主機 1個
測頭 1個
電池 2節
說明書 1本
保修卡 1個
儀器箱 1個
