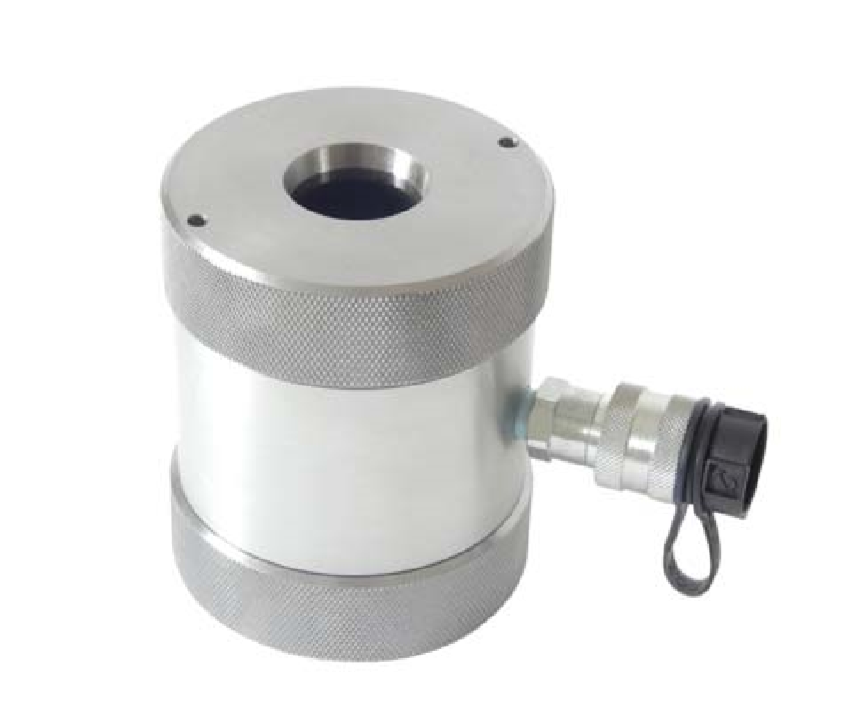

HTC-HOEK三軸壓力室
型 號：HTC-HOEK
原產地：加拿大Roctest
用 途：強度和彈性的估算；不同圍壓下的剪切強度估算；剪切摩擦角和內聚力的估算；彈性模量和泊松比的估算。
HTC-HOEK三軸壓力室
容易操作
可提供七種不同直徑
可承受高壓
Hoek三軸壓力室設計用于確定巖石或混凝土的金剛石鉆芯的三軸強度
概述
HTC三軸壓力室由帶螺紋可移動端部的空心鋼制圓柱體組成。裝有U形密封件以形成用于液壓流體的增壓室的聚氨酯橡膠套筒安裝在壓力室內。試樣壓力室內部安裝了一個帶有9.525毫米（3/8英寸）快速接頭的入口和一個帶塞的出口，用于使加壓室達到飽和。
試樣壓力室的兩端是球形座，它將向試樣的扁平端施加軸向載荷。這對球形座是由工具鋼制成，并經過硬化處理且符ASTM（D2664）標準。球形座座和壓力室可移動端之間的間隙足以允許應變片導線通過。
主要特點
?容易操作
?型號適用于七種不同的試樣直徑，最大可達152mm（6英寸）
?可施加高壓力
?符合ASTM規范
應用
?強度和彈性的估算
?不同圍壓下的剪切強度估算
?剪切摩擦角和內聚力的估算
?彈性模量和泊松比的估算
技術參數
|
描述 |
尺寸1 |
||||
|
AWG |
BWG |
NQ |
NWG |
HQ |
|
|
三軸壓力室，包含一個快速接頭和一個堵塞 |
1.185in. (30.1mm) |
1.655in. |
1.875in. |
2.155in. (54.7mm) |
2.500in. (63.5mm) |
|
特制HOEK壓力室 |
|
|
|
|
|
|
144.7mm(5.7in.)直徑膜 |
|||||
|
152.4mm(6.0in.)直徑膜 |
|||||
1其它尺寸可根據需求定制
試驗過程
首先，巖石試樣的長度與直徑之比最小為2的端部，必須根據試樣的直徑在0.025mm至0.012mm的平行度內打磨平整。在加壓室達到飽和后，將圓柱狀巖石樣品插入限制膜內的室中。放置兩個球形座，使巖心居中位于三軸腔中。
在施加較小的圍壓以將巖芯固定在適當位置后，將帶有球形底座的單元放置在加載框架中，并施加較小的軸向載荷以將系統牢固地固定在適當位置。為了確定泊松比，將兩個正交應變片粘貼在巖芯上。在測試過程中使用惠斯通電橋讀數讀取應變值。然后，可以在將圍壓調節到所需值之后進行三軸測試。
試驗結果
通過使用應變片，可以在相同的巖石上以不同的圍壓完成三軸試驗，從而可以通過摩擦角和內聚力，彈性模量和泊松比來確定破壞包絡線
訂購信息
壓力室不含膜
可選附件
?球形座壓板
?膜
?兩個帶間隔塊的完整滲透性端蓋一套（L/D=1）
?負載分配器（2套）
?平板
?支撐領
?直孔壓板
?液壓泵0–10000psi，壓力表0–10000psi，軟管和外螺紋快速接頭以與壓力室配合
