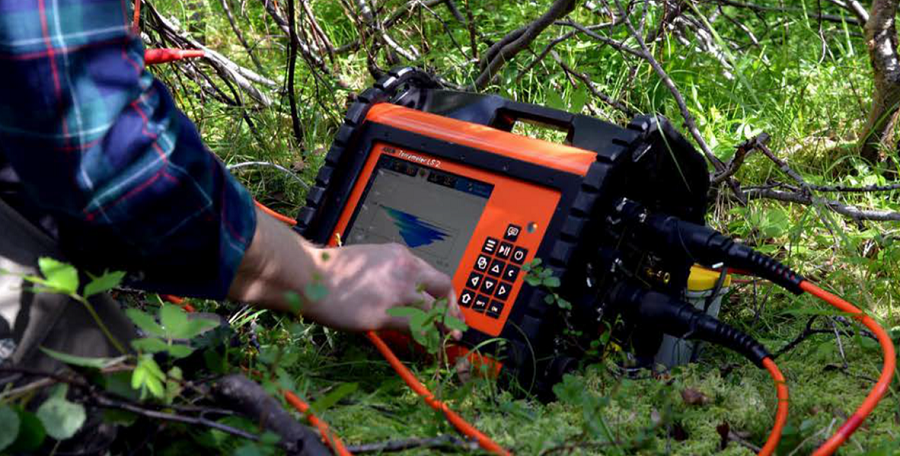

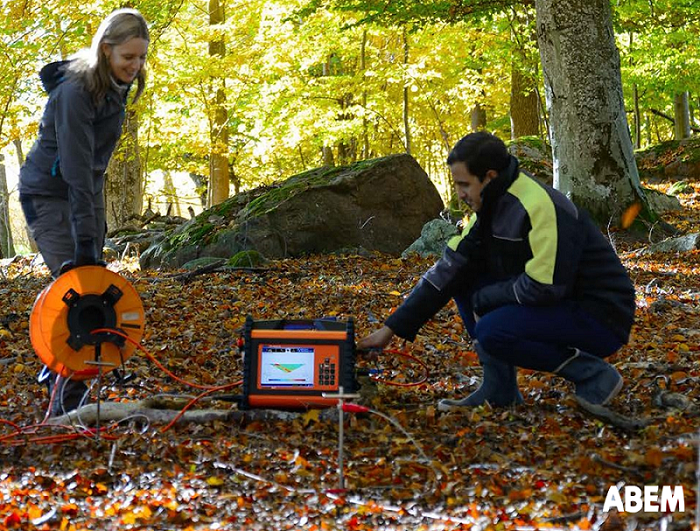

ABEM Terrameter LS 2
型 號：LS 2
原產地：瑞典
用 途：地質勘察，巖土工程預調查，地下水勘探，礦產勘探，污染的繪圖和監測，地?zé)峥碧?，海底環境的底層映射，監測永久凍土，考古學。
ABEM Terrameter LS 2
電阻率和激發極化（IP）成像
通過可擴展性實現性能
新型 獨特 可擴展性
△ 再定義卓越
2009年，ABEM Terrameter LS問世，引入了以前在商用電阻率計中從未見過的功能。新一代-ABEM Terrameter LS
2進一步突破了界限。
電阻率/ IP測量是一種多功能的地球物理方法，適用于廣泛的應用和環境，如地下水勘探，礦物勘探，地質測繪和巖土工程勘察。系統設計可根據應用而有所不同。
ABEM Terrameter LS 2有多種不同配置可供選擇，完全符合您的需求。
ABEM Terrameter LS 2引入了獨特的軟件許可系統，使其可擴展且易于升級。每臺儀器都預裝了所有硬件模塊和軟件功能，但根據需求激活不同的產品包。產品包從基本版到高級版都有。通過從互聯網或USB下載許可證代碼進行升級。未來的發展將包括有時間限制的許可證，可以租用升級。
ABEM Terrameter LS 2是一款獨立解決方案，具有內置測量通道，大功率電流發射機，電極選擇器，計算機和圖形用戶界面。測量技術的范圍從1D到4D測量。堅固耐用的鋁制外殼符合IEC IP66標準，可在最惡劣的條件下使用。
測量通道采用新的濾波器設計，可提高激發極化（IP）性能。 使用新的激發極化（IP）測量模式（100％占空比），與使用相同設置的傳統激發極化（IP）方法（50％占空比）相比，數據采集速度將提高兩倍，信噪比提高兩倍。
利用Aarhus GeoSoftware的Workbench處理軟件包中的新技術以及即將推出的功能，可以從時域激發極化（IP）數據中提取譜信息。
|
典型應用 |
|
△地質勘察 |
|
△巖土工程預調查 |
|
△地下水勘探 |
|
△礦產勘探 |
|
△污染的繪圖和監測 |
|
△地?zé)峥碧?/span> |
|
△海底環境的底層映射 |
|
△監測永久凍土 |
|
△考古學 |
△ ABEM
Terrameter LS 2
ABEM Terrameter LS 2提供多達12個測量通道，可提高現場的效率和生產率。內置電極選擇器可連接多達81個電極，提供高分辨率和增加探測深度。使用外部電極選擇器可以連接超過16000個電極。
Guideline Geo提供各種陸地，海洋和鉆孔電纜。
ABEM Terrameter LS 2中的內置現場計算機提供增強的計算能力，易于使用的圖形用戶界面和連接方式，如USB，以太網，Wi-Fi和3G。內部GPS支持GLONASS，可提高定位精度。數據存儲在可移動16 GB microSD存儲卡上，具有數百萬的數據記錄。
遠程連接可以允許ABEM支持團隊協助進行軟件升級，提供支持或在必要時進行故障排除。這一獨特功能可確保系統始終保持最新狀態，正常運行，并將停機風險保持在最低限度。
新功能
? 通過軟件許可系統可擴展
? 新的IP測量模式，可加快數據收集速度并提高數據質量
? 3G和Wi-Fi連接
? 16 GB可移動和可擴展的數據存儲
? 內置充電電池
? 帶有GLONASS的GPS可提高準確性
? 更快的CPU模塊，帶來流暢的用戶體驗
? 新電源連接器
|
特點 |
|
最多12個測量通道 |
|
獨特的測量通道設計和大功率電流發射機 |
|
具有100％占空比的IP測量 |
|
1D，2D，3D和4D測量 |
|
IEC IP 66分類 |
|
Wi-Fi和3G連接 |
|
軟件許可系統 |
|
優勢 |
|
優化生產力，最大限度地縮短現場時間 |
|
即使在最惡劣的條件下，也能提供出色的數據質量 |
|
更快地測量IP并提高質量 |
|
基本或高級測量，沒有限制 |
|
堅固耐用 - 隨時隨地測量 |
|
遠程連接允許現場協助 |
|
可擴展且易于升級 |
ABEM Terrameter LS 2
專為效率而設計
ABEM Terrameter LS 2繼續為電阻率儀器增加高級和實用的功能。 圖形用戶界面使其易于使用，簡化了整個用戶體驗，提高了工作效率。在測量過程中，系統始終提供數據質量信息，直接在屏幕上顯示結果。多通道陣列（例如Multiple Gradient）可確?？焖偻瓿蓽y量任務。
儀器始終致力于提高數據質量和生產力，ABEM軟件可用于儀器維護，簡化了反演之前數據的下載和處理。在反演之后，可以使用可視化工具使反演后的數據更易于呈現并準備好在報告中使用。通過新的軟件許可系統，ABEM Terrameter
LS 2具有可擴展性和面向未來的特點，無論是基本系統還是高級系統，都能確保投資回報。
ABEM Terrameter LS 2是世界領先的電阻率/IP儀器，具有廣泛的應用。憑借其軟件許可系統，它可以提供多種配置，以最好地滿足您的要求。
一般參數
|
外殼 |
堅固耐用的鋁合金外殼，符合IEC IP66標準 |
|
計算機 |
嵌入式ARM系統 9400 MHz |
|
GPS |
內置GPS，支持格洛納斯（GLONASS） |
|
顯示器 |
8,4”有源TFT LCD屏幕，全彩，日光下可視 |
|
I/O端口 |
2×KPT 32，AUX口，香蕉插頭，USBA，RJ45 |
|
WLAN |
IEEE 802.11 b/g/n，內置天線 |
|
3G/GSM1 |
3G(UMTS/HSPA+) 和 GSM (GPRS/Edge), 3G內置5個頻段： 850/800, 900,
1900和2100 MHz GSM內置4個頻段:
850/900/1800/1900 MHz |
|
測量模式 |
電阻率，自然電位，電阻率與激發極化（50%占空比） 電阻率與激發極化（100%占空比）1 |
|
服務網點 |
可以上網的地方 |
|
存儲容量 |
16 GB, 外接microSD卡 |
|
電源 |
12 V, 8 Ah內置電池 12-18 V直流外接電源 |
|
尺寸 |
39x21x32cm(長x寬x高) |
|
重量 |
13.9 kg(有內置電池)，12.2 kg （沒有內置電池） |
|
環境溫度范圍 |
-20 oC至+ 70 oC 工作2, 3 -30 oC至 + 80 oC 儲存4 |
備注1：該功能在2017開始使用
備注2：在高環境溫度和高輸出功率的環境下測量速度可能會降低
備注3：LCD性能在0℃以下不能保證正常
備注4：非潮濕環境
2D&3D 多電極勘探系統
|
電極數 |
81 極--使用內部電極選擇器 可達16284--使用外部電極選擇器 |
|
開關矩陣 |
內部10x64，分為四個塊，用于有效使用所有接收通道 |
|
排列滾動 |
2D&3D均為全覆蓋 |
|
預設裝置類型 |
多梯度，偶極-偶極，溫納，斯倫貝謝，三極法，二極法 |
|
遠電極 |
線電極以外的兩個遠電極 |
|
電極測試 |
估計當前正在使用的所有電極的接地電阻 |
接收
|
通道數 |
可達 12 通道（+2 發射監測） |
|
隔離度 |
所有通道電流絕緣 |
|
輸入電壓 |
達到±600 V |
|
范圍 |
依賴于模式（裝置），± 2.5 V, ± 15 V, ± 600 V |
|
輸入阻抗 |
200 MOhm (± 2.5 V), 30 MOhm (± 15 V), 20 MOhm (± 600 V) |
|
精密度（Precision） |
0.1 %（指多次重復測定同一量時各測定值之間彼此相符合的程度。 表征測定過程中隨機誤差的大小。） |
|
準確度（Accuracy） |
0.2 %（指在一定實驗條件下多次測定的平均值與真值相符合的程度，以誤差來表示。它用來表示系統誤差的大小。） |
|
分辨率 |
3 nV |
|
線性度 |
0.005 % |
|
頻率響應 |
300 Hz時好于1% |
|
全波記錄 |
依賴于采集模式，所有輸入通道內置監測 |
發射
|
最大輸出功率 |
可達250 W |
|
電流發射 |
恒流發射 |
|
最大輸出電流 |
可達2500 mA |
|
最大輸出電壓 |
可達± 600 V, 峰值為1200 V |
|
電流精確度 |
0.2 %（指在一定實驗條件下多次測定的平均值 與真值相符合的程度，以誤差來表示。它用來表示系統誤差的大小。） |
|
電流精密度 |
0.1 %（指多次重復測定同一量時各測定值之間彼此相符合的程度。 0.2 表征測定過程中隨機誤差的大小。） |
|
瞬時極性轉換 |
支持 |
|
自診斷 |
溫度及功耗監測 |
|
安全 |
緊急中斷安全開關 |
|
全波記錄 |
依賴于模式（裝置），輸出電流電壓的內置檢測 |
每個型號的具體參數
型號配置 基本2/48 標準 2/48 標準 2/81 優勢 4/48 優勢 10/48 優勢 4/81 優勢 8/81 優勢 12/81 頻道數量 2 2 2 4 10 4 8 12 最大電極數量 48 48 81 48 48 81 81 81 輸入電壓范圍 ± 15 V ± 15 V ± 15 V ± 600 V ± 600 V ± 600 V ± 600 V ± 600 V 輸入阻抗（±2.5 V） - - - 200 MΩ 200 MΩ 200 MΩ 200 MΩ 200 MΩ 輸入阻抗（±15 V） 30 MΩ 30 MΩ 30 MΩ 30 MΩ 30 MΩ 30 MΩ 30 MΩ 30 MΩ 輸入阻抗（±600 V） - - 20 MΩ 20 MΩ 20 MΩ 20 MΩ 20 MΩ 20 MΩ 理論分辨率 22.5 nV 22.5 nV 22.5 nV 3 nV 3 nV 3 nV 3 nV 3 nV 最大輸出功率 100 W 200 W 200 W 250 W 250 W 250 W 250 W 250 W 最大輸出電流 1000 mA 2000 mA 2000 mA 2500 mA 2500 mA 2500 mA 2500 mA 2500 mA 最大 輸出電壓 400 V 500 V 500 V 600 V 600 V 600 V 600 V 600 V 全波形記錄 否 否 否 是 是 是 是 是 IP使用100％占空比 否 否 否 是 是 是 是 是
