CS140 背景光傳感器
型 號：CS140
原產地：美國Campbell
用 途：跑道視程評估；風場告警燈控。

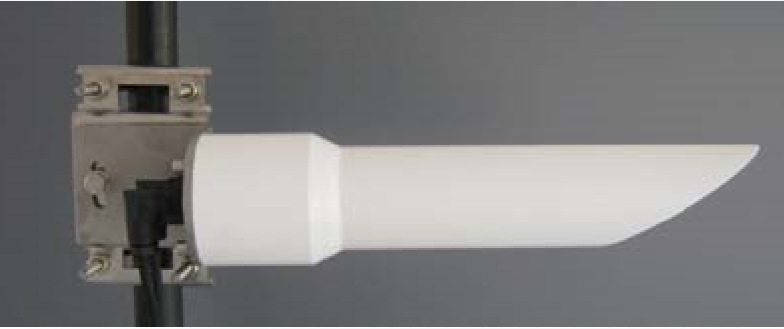

CS140 背景光傳感器
背景亮度傳感器
高性?xún)r(jià)比的產品
概述
CS140 是一款高性能背景亮度傳感器，配合CS120A、 CS125 或 PWS100 能見度傳感器使用。其可提供在跑道燈或預警燈照射下實現視程評估的亮度數據。
CS140 符合航空要求的視場和俯仰角，遵循 CIE 曲線的光譜響應，與人眼的特征響應完全匹配。傳感器在設計過程中可保障在水平視場下的 6 度俯仰，確保視窗不受降雨的影響。
該傳感器設計可靠堅固，鏡頭可應對陽光直射而不會損壞。
CS140 鏡頭標配低功耗防露點加熱器以及高功率防結冰加熱器，加熱器可自動控制以確保傳感器全天候工作，也可關閉加熱功能以節省功耗。
CS140 可連續監控自身狀態，并報告內部故障以及傳感器鏡頭的污染與堆積情況。
配套線纜可確保與現場傳感器通訊連接簡便易行。
應用
?跑道視程評估
?風場告警燈控
優勢特點
?高性能傳感器，且價格經濟實惠
?配備防結露以及加熱鏡頭罩，可確保傳感器全天候工作
?RS232/RS485輸出
?低功耗—適于遠程應用
?鏡頭污染自動探測
?內部供電電壓及溫度監測
工作參數
?測量范圍：2-45,000cd/m2
?精度：10%
?分辨率：0.1cd/m2
?工作溫度：-25～+60℃
?擴展工作溫度：-40～+70℃（可選）
?工作濕度：0…100%風速：最大60米/秒
?傳感器密封等級：IP66
?響應時間：1秒
結構參數
?傳感器重量：約3公斤（取決安裝系統）
?傳感器尺寸（包括安裝件）：
H 90mm×W 180mm×D
360mm
?安裝：不銹鋼V型拴夾桿（直徑32mm～52.5mm）
電氣參數
?供電電壓：9-30VDC
?鏡頭加熱器供電電壓：24VD 或 24VAC
?鏡頭加熱器功率：48 Watts
?防結露加熱器功率：0.6 Watts
?全系統功率：＜1.5 Watts（連續采樣，包括防結露加熱）
?可選電池備份供電
?低壓斷電設置可防止電池?fù)p壞
提示：低頻采樣以及低頻遠程加熱控制，可保證系統低功耗運行
接口參數
?串行接口：RS232或RS485半工
?串行速率：1200–115,200bps（默認速率：38,400bps）
光學參數
?6度視場角并銳截止
?水平鏡頭并6度俯仰角
?鏡頭污染檢測電路可鏡頭視窗污染/堆積情況進行監測。傳感器可配置對視窗污染進行校正
?遵循CIE曲線的光譜響應與人眼響應完全匹配
附件
?維修線纜
?以太網轉換器以及可用的調制解調器
