自加熱 HYGROCLIP2 溫濕度傳感器
型 號：HYGROCLIP2
原產地：美國Campbell
用 途：HC2-S（3）裝備有自動傳感器加熱頭，其周期性激活以防止傳感器出現凝結現象。
自加熱 HYGROCLIP2
溫濕度傳感器
通航氣象保障 Intercept Lite AWOS Solo 組件
帶自加熱功能
適用于高濕環境下的傳感器
采用最新 AIRCHIP 技術
專為溫濕度測量而設計
?測量相對濕度、溫度以及露點
?卓越的精度和可重復性
?自動加熱功能
?消除凝結
?SMD熱敏傳感器組件
概述
HC2-S（3）適用于濕度較高凝結極易產生的地區。一般來說，當凝結發生時需要長時間的干燥，否則儀器會讀到錯誤的值。這種情況通常會發生在環境室、食品加工過程、隧道/洞穴等場合。HC2-S（3）裝備有自動傳感器加熱頭，其周期性激活以防止傳感器出現凝結現象。
特性：

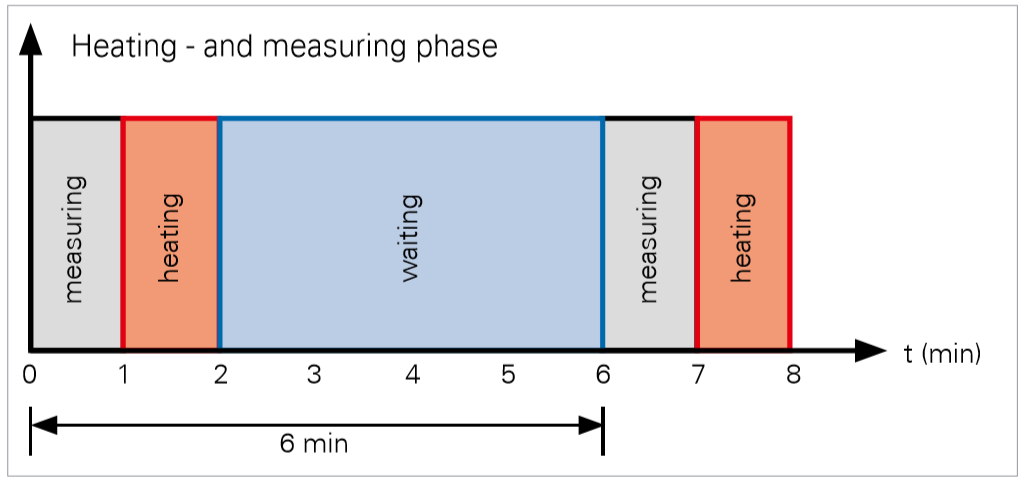

測量-加熱-冷卻過程
完整的周期（測量-加熱-冷卻）需要6分鐘。
加熱階段電流消耗上升至35mA（3.3 VDC）。要確保加熱功能正常，需保證35mA電流。

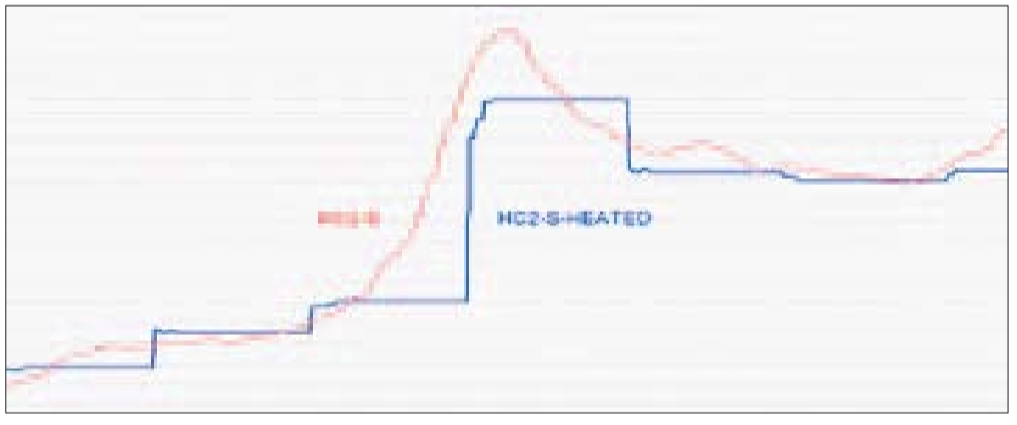

測量結果

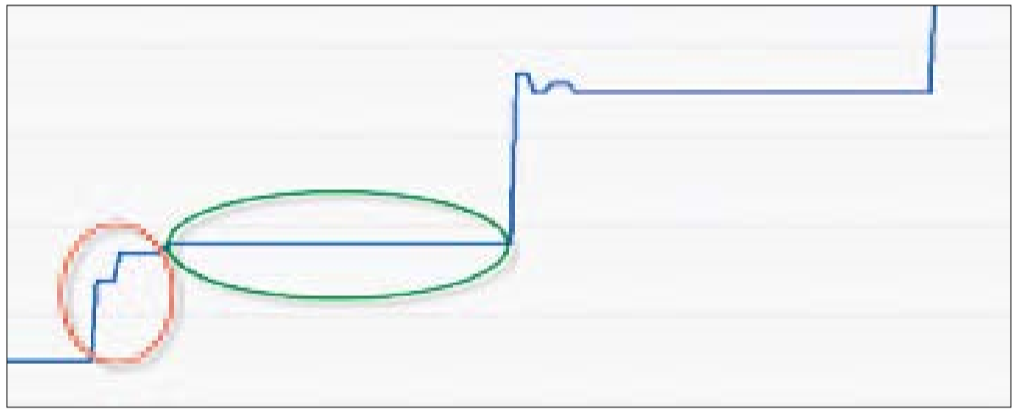

加熱階段，傳感器不進行測量，整個加熱過程其會一直保留上一次最后測量的數據。筆直上升曲線（紅線）與1分鐘的測量周期相關。傳感器加熱、冷卻（綠線）占整個周期的5分鐘。傳感器必須始終供電以確保加熱功能正常工作。
指標:
通用指標
設備類型 溫濕度傳感器
?傳感器工作范圍
-50℃至+100℃/0–100%RH
23℃下精度，±5K
±1.3%RH/±0.15K
?供電 3.3
– 5VDC
?防護等級 IP65
?電流消耗 <35 mA VDD = 3.3 VDC
<60 mA VDD = 5VDC
傳感器加熱
?加熱性能 常溫下 +3℃
?加熱模式 間歇
?測量周期 1m
?加熱周期 1m
?測量 - 加熱 - 冷卻循環 6m
?加熱材質 SMD熱電阻
探頭
|
?過濾 |
聚乙烯，20um |
|
?過濾容器 |
聚碳酸脂 |
|
?最大風速 |
3m/s，沒有過濾； 20m/s，聚乙烯過濾 |
|
?維修與校準 |
建議每年 |
|
?濕度傳感器 |
SMD 熱電阻 |
|
?長期穩定性 |
<1% RH/ 年 |
|
?傳感器響應時間 |
一般8s，63% 步階變化從95 至45%RH（1m/s 氣流，沒有過濾） |
|
?溫度傳感器 |
SMD 熱電阻（PT100） |
|
?長期穩定性 |
<
0.1℃ / 年 |
符合標準
|
CE/EMC 屏蔽 |
EMC
Directive 2004/108/EC |
|
FDA/GAMP directive |
兼容 |
|
封裝材質 |
聚碳酸脂 |
|
尺寸 |
15*85mm |
兼容的產品
-HF5/HF8(3/4線)
-MP102H
-AC3001
