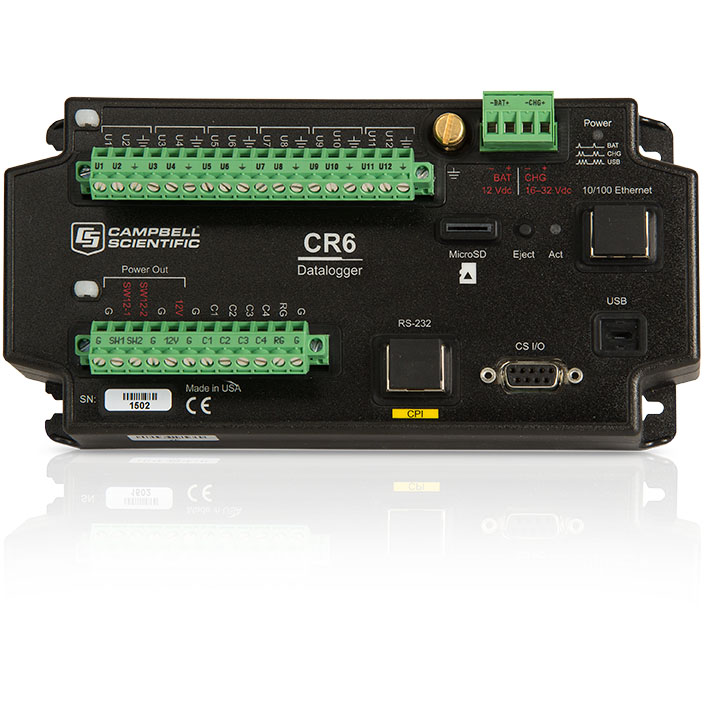

CR6-系列 數據采集器
型 號：CR6
原產地：美國Campbell
用 途：CR6系列數據采集器功能強大，可作為數據采集系統的核心組分。CR6集成了我們之前數據來集器的所有優點，并增加了快速通訊接口，低功耗，內置USB，便攜，更高的模擬輸入精度和分辨率。
CR6-系列 數據采集器
新技術
新技術集成并具更多的新一代速采器
概況
CR6系列數據采集器功能強大，可作為數據采集系統的核心組分。CR6集成了我們之前數據來集器的所有優點，并增加了快速通訊接口，低功耗，內置USB，便攜，更高的模擬輸入精度和分辨率。CR6系列數據采集器引入了新的通用接口(U)概念：
功能和優勢
?通用性強，提供多種數據來集方式
?用戶自定義“U”接口類型：模擬或數字，輸入或輸出
?靜態振弦測量采用廠家獨有的譜分析技術
?電流、電壓超壓保護（對于所有端子〉
?靈活的供電方式：太陽能板，直流電源，12V電池，USB
?包含網絡通訊接口Ethernet10/100
?插銷式整體接線端子：接線更簡單
?SD卡：擴展內存
?支持RS232和RS485串行傳感器
?支持CPl通訊，支持Campbell高速傳感器和分布模塊（CDM)
?CRBasic或SCWin編程，兼容PakBus協議
?操作系統與流行的CR1000，CR3000相同
參數
?CPU：32位，硬件FPU，運行頻率100MHz
?內存：6MB系統閃存，4MBSRAM數據存儲，1MB程序文件串行閃存（CPU)
?SD卡：最大支持16GB擴展
?時鐘精度：每年士3分，選配GPS可精確到10μs
?USBmicroB：直接連接到電腦，USB2.0,l2Mbps
?網絡通訊：10/100網絡，RJ-45接口
?CS I/O端口：連接Campbell調制解調器和顯示功能
?CPI端口：使用CDM設備可擴展端口
?電池接線端子：12v穩壓電源或12V可充電蓄電池(UPS模式)
?充電接線端子：直流轉換器16-32V，太陽能板12或24V
?2個12V開關電源端子：為傳感器或通訊設備供電，1100mA@20℃
?12V持續供電端子
模擬量
12個通用端子（U）可以配置為模擬電壓，比率或靜態振弦及溫度測量
模擬電壓測量（U1-U12）
24位ADC轉換，6對差分測量或12個單端測量
輸入電阻：標準20GΩ
輸入極值：±5V
恒壓輸入：±20Vdc
DC共模抑制：反向測量>120dB(非反向測量≥86dB）
標準模式抑制：>70dB@60Hz
輸入電流：標準±2nA@25℃
范圍和分辨率：
|
陷波頻率 |
范圍2（mv） |
典型分辨率3 |
典型分辨率3 |
||
|
有效分辨率 |
有效分辨率 |
||||
|
RMSμV |
bits |
RMSμV |
bits |
||
|
15000 |
±5000 |
20 |
19 |
30 |
18 |
|
±1000 |
4 |
19 |
5.5 |
18 |
|
|
±200 |
1.6 |
18 |
1.8 |
17 |
|
|
50/60 |
±5000 |
1.2 |
23 |
5 |
20 |
|
±1000 |
0.24 |
23 |
1.1 |
20 |
|
|
±200 |
0.1 |
22 |
0.24 |
20 |
|
|
5 |
±5000 |
0.6 |
24 |
4.9 |
20 |
|
±1000 |
0.12 |
24 |
1 |
20 |
|
|
±200 |
0.05 |
23 |
0.22 |
20 |
|
精度：4
|
0°到40℃ |
-40°到70℃ |
-55°到+85℃ |
|
±（0.03%讀數+飄移） |
±（0.04%讀數+飄移） |
±（0.045%讀數+飄移） |
漂移：
|
范圍（mV) |
輸入/激發 （帶反向輸入/激發） （μV） |
輸入/激發 （不帶反向輸入/激發）（μv） |
單端（μv） |
|
±5000 |
±40 |
±70 |
±140 |
|
±1000 |
±10 |
±30 |
±60 |
|
±200 |
±3 |
±5 |
±10 |
比率測量（U1-U12）
使用電壓激發通過四線或六線全橋以及兩線、三線和四線半橋方式，測量電阻或使用電流激發直接進行電阻測量。反向激發測量極大的減小了直流誤差。
±（0.015％測量電壓+漂移), 0°～40℃
±（0.025％測量電壓+漂移), -40°～70℃
±（0.03％測量電壓+漂移), -55°～85℃
系統
處理器：Renesas RX63N（32位，FPU硬件，工作頻率100MHz）
內存
驅動器/程序：1MB閃存
用戶驅動器／數據：4MB SRAM
存儲卡驅動器/可移除數據微SD數據卡：最大可擴展16GB
（SLC單邏輯單元，工業級）
操作系統（OS）：6MB閃存
時鐘精度：±3分/年（配置GPS可修正到10μs）
時鐘分辨率：1ms
程序執行：1ms到1天
電源
充電器輸入（CHG）：16-32Vdc，最大電流1.2A。電源轉換器或20W太陽能板輸入。
外置電池：（BAT）：12 Vdc VRLA，典型電池2-24Ah
內部鋰電池：AA,2.4Ah, 3.6Vdc(Tadiran
TL 5903/S），僅用于內存及時鐘。無外部電源可持續使用3年。
典型電源需求（使用12 Vdc電池（如果使用CHG,+2mA））
休眠：＜1mA
1HZ掃描：3mA
20HZ掃描：67mA
網絡1分鐘：活動+1mA
網絡空閑：活動+4mA
網絡連接：活動+47mA
串行（RS-232/RS-485）：活動+25mA
標準
CE：EMC directive 2004/108/EC以及產品標準BSEN61326:2013
沖擊：MIL-STD 81OG，516.6
振動：MIL-STD 810G，514.6
防護：IP50
物理描述
體積：188x102×61mm（7.4×4.0×2.4in)
重量：0.42kg（0.92lb）
材料：
外殼：高防沖擊聚碳酸酯和防紫外TPE
防塵塞：防紫外TPE
質保
3年
