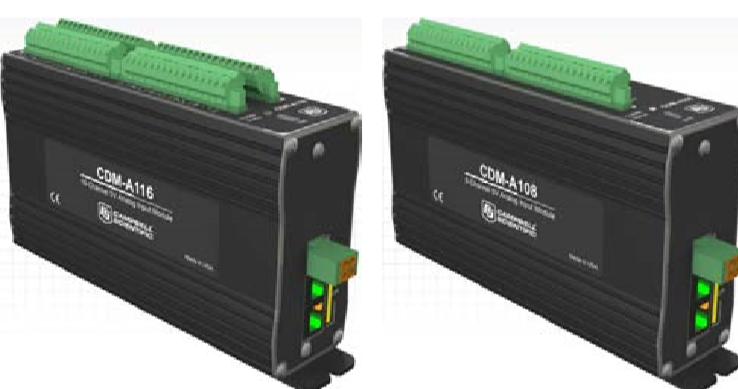

CDM-A108-A116模擬測試模塊
型 號：CDM-A108-A116
原產地：美國Campbell
用 途：CDM-A108與CDM-A116是24位模擬輸入模塊，在一個數據采集系統中可大幅度擴展模擬通道的數量。CDM-A108具有8個差分通道，CDM-A116具有16個差分通道。
CDM-A108與CDM-A116具備24位采樣分辨率，低噪聲模擬端子確保提供優異的模擬測量品質。設備支持周期平均測量，同時還包含有電壓、電流激勵通道。
CDM-A108-A116模擬測試模塊
24位分辨率
全面突破傳感器的測量數量
概述
CDM-A108與CDM-A116是24位模擬輸入模塊，在一個數據采集系統中可大幅度擴展模擬通道的數量。CDM-A108具有8個差分通道，CDM-A116具有16個差分通道。
CDM-A108與CDM-A116具備24位采樣分辨率，低噪聲模擬端子確保提供優異的模擬測量品質。設備支持周期平均測量，同時還包含有電壓、電流激勵通道。
優勢特點
-CDM-A108含8個差分或16個單端輸入
CDM-A116含16個差分或32個單端輸入
采用快速（100μs）穩定輸入設置，最大擴展采樣率可達3kHz
30kHz最大突發采樣率
24位AD轉換，16個用戶可編程陷波頻率從30kHz到
2.5Hz，包括50Hz和60Hz。前幾代產品只能陷波掉
50Hz或60Hz。輸入范圍：±5000mV，±1000mV，±200mV
參數指標
供電需求
-電壓：9.6至32VDC
預計精度
-±（讀值0.04%+偏移），0°～40℃
-±（讀值0.06%+偏移），-40°～70℃
-±（讀值0.08%+偏移），-55°～85℃
電壓/電流激勵輸出
-電壓激勵：±5V@50mA電流激勵：±2.5mA；±5V恒流輸出電壓
-電壓/電流激勵輸出通道：2個（CDM-A108），4個（CDM-A116）
支持AM16/32B控制以及傳感器的通用輸出功率
SW5V輸出
-輸出通道：2個（CDM-A108），4個（CDM-A116）
-輸出阻抗：40Ω
SW12V輸出
-輸出通道：1個（CDM-A108），2個（CDM-A116）
-一般限流：200mA
-最小限流：180mA
12V輸出
-輸出通道：1個（CDM-A108），2個（CDM-A116）
-一般限流：200mA
-最小限流：180mA
參數指標（續）
周期平均
-模擬輸入通道的傳統周期平均
通信
-CPI：用于連接數據采集器。波特率由50kbps到1Mbps可選。纜線長度取決于信號傳輸波特率、結點數、纜線質量以及噪聲環境，一般在較好的條件下可達700m。
-USB：USB2.0全速連接方便接入PC。該端口用于模塊配置，也可通過Device
Configuration Utility下載系統升級。
物理
-尺寸：20.3×12.7×5.1cm（8×5×2in）
-安裝：標準1in網格；可軌道式安裝
-操作溫度：-40°至70℃（標準），-55°至85℃
（加強）
質保
-因材質以及工藝問題導致的缺陷一年內質保。
典型測量性能
|
模擬電壓測量范圍與分辨率 |
|||||
|
f 1 Hz N1 |
范圍 2(mV) |
一般有效分辨率 |
|||
|
差分并反向輸入 |
差分不帶反向輸入 |
||||
|
RMS μV |
bits |
RMS μV |
bits |
||
|
30000 |
±5000 |
10.350 |
20.0 |
14.756 |
19.5 |
|
±1000 |
2.239 |
19.9 |
3.148 |
19.4 |
|
|
±200 |
0.799 |
19.0 |
1.121 |
18.5 |
|
|
60 |
±5000 |
0.769 |
23.7 |
1.140 |
23.2 |
|
±1000 |
0.162 |
23.6 |
0.261 |
23.0 |
|
|
±200 |
0.056 |
22.9 |
0.113 |
21.8 |
|
|
50 |
±5000 |
0.732 |
23.8 |
1.112 |
23.2 |
|
±1000 |
0.161 |
23.7 |
0.254 |
23.0 |
|
|
±200 |
0.053 |
22.9 |
0.111 |
21.9 |
|
|
2.5 |
±5000 |
0.447 |
24.5 |
0.564 |
24.2 |
|
±1000 |
0.095 |
24.4 |
0.144 |
23.8 |
|
|
±200 |
0.020 |
24.3 |
0.077 |
22.4 |
|
|
1 第一陷波頻率 2 量程范圍超出滿量程值的 6% 之內，不會造成滿量程溢出 3 有效分辨率（ER）的 bit 值是通過滿量程值與噪聲有效值的比值計算出來的 |
|||||
|
模擬電壓測量速度 1 |
||||
|
fN1（Hz） |
多路復用 2 測量 |
|||
|
帶反向輸入 |
不帶反向輸入 |
|||
|
時間 |
速率（Hz） |
時間 |
速率（Hz） |
|
|
30000 |
1.46 |
698.49 |
0.75 |
1394.05 |
|
60 |
34.73 |
28.82 |
17.38 |
57.63 |
|
50 |
41.50 |
24.18 |
20.72 |
48.35 |
|
2.5 |
801.40 |
1.25 |
400.72 |
2.50 |
|
1 缺省穩定時間為 500μs 2 參照 CDM-A100 系列內部多路復用電路 |
||||
