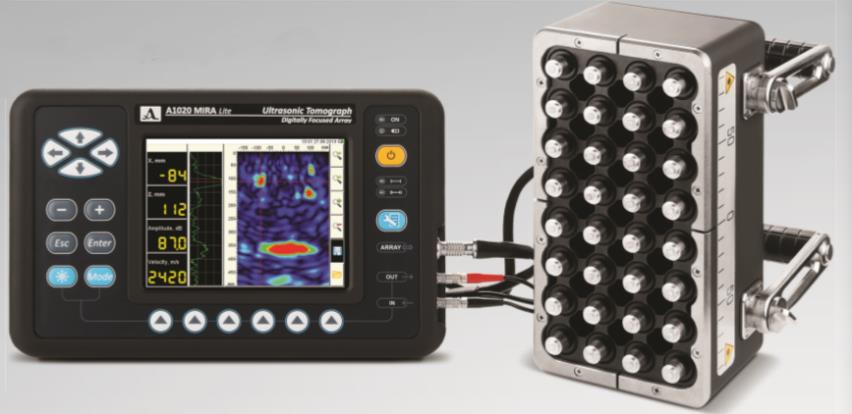

A1020 MIRA Lite  混凝土超聲波斷層掃描儀

A1020 MIRA Lite 混凝土超聲波斷層掃描儀

型 號:A1020 MIRA Lite
原產地:德國ACS
用 途:低頻超聲波斷層掃描儀,用于混凝土內部結構成像。 緊湊,輕巧且易于使用的超聲波斷層掃描儀,僅需單面接觸混凝土就可以清晰成像。

A1020 MIRA Lite

混凝土超聲波斷層掃描儀




低頻超聲波斷層掃描儀,用于混凝土內部結構成像

緊湊,輕巧且易于使用的超聲波斷層掃描儀,僅需單面接觸混凝土就可以清晰成像。

?    實時顯示測試對象的截面(B掃描)。

?    新型無耦合劑接觸式STK耐磨換能器。

?    改善了近場靈敏度。



用于可視化內部結構的INTROVIEW?軟件



?    借助被測物的3D圖像進行全面評估

?    新的裂縫尺寸測試功能




特點

?    實時顯示被測物的截面(B掃描),幀頻高達10 Hz。

?    改善了近場靈敏度。

?    對不同的缺陷具有高度的測量準確度和儀器靈敏度

?    檢測到的不連續尺寸:

-?10mm開始-默認圓柱圖像;

-?25mm開始-默認球形圖像。

?    小型天線陣列,可在現場長期使用。

?    新型無耦合劑接觸式STK耐磨換能器。

?    堅固的隔膜可保護換能器免受塵土污染。

?    便于將電子裝置安裝在操作員皮帶上的保護套。



應用

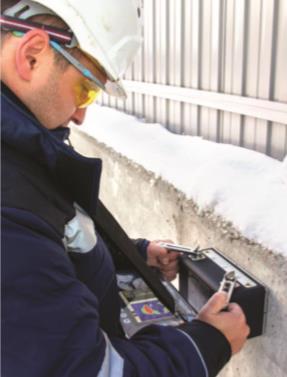

?    在檢測的混凝土,鋼筋混凝土和天然石材中尋找異物、空洞、充填泄露、分層和裂縫。

?    可測試最大厚度為1000mm的混凝土和最大厚度為800mm的鋼筋混凝土結構。

?    研究直徑為500 mm或更大的柱的內部結構。

?    檢測整體結構中的地基和天花板。

?    檢測曲面物體。

?    在地鐵和鋼筋混凝土隧道的管道后面尋找空洞。

?    搜索用于塑料和金屬的鋼筋混凝土

?    直徑為10mm或更大的管道。

?    確定保護層的厚度和增強層的深度。

?    評估鋼筋混凝土橋梁中帶有預應力鋼筋的管道狀況。

?    通過單面接觸測試被測物的厚度。

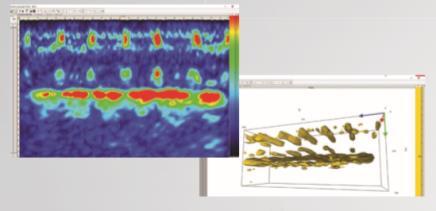

3D INTROVIEW? 軟件

3D圖像的操作模式:

等距表面

紋理映射;

最大投影



2D圖像模式:

全景B-,C-,D-掃描;剖面平面/體積閘



與其它ACS設備 (A1220 MONOLITH, A1040 MIRA) 兼容




規格參數

天線陣列中的換能器數量

32個(8排,每排 4個)

厚度量程

10–1000mm

連續運轉

不少于10小時

工作頻率量程

10-100 kHz

變頻器額定頻率

50 kHz

防護等級

IP54

天線陣列的整體尺寸

220×129×80 mm










全套配件

?    A1020 MIRA Lite-超聲波斷層掃描儀

?    天線陣列M4002 0.05A0R220X110PS

?    交流適配器220 V-15 V

?    USB A-Micro B電纜

?    驗證樣本

?    攜帶箱

?    INTROVIEW?軟件
