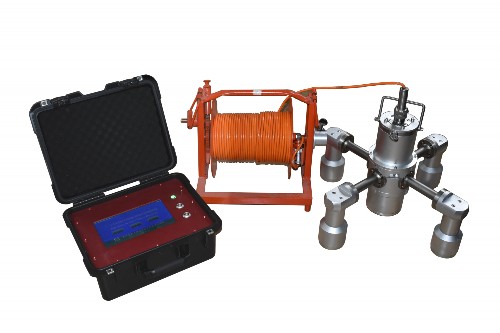

JLSONAR(A) 樁底溶洞探測儀
型 號：JLSONAR(A)
原產地：中國武漢
用 途：樁底溶洞探測儀是一種探測不良地質體的水中物探方法，可用于巖溶、軟弱夾層、裂隙帶的探測，評價嵌巖樁樁基持力層完整性可靠，是解決建筑物樁基圍巖巖溶探測難、探測成本高兩大難題的有效途徑。
JLSONAR(A)樁底溶洞探測儀
一、原理：

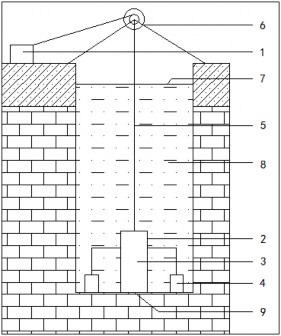

彈性波（聲吶）反射探測法是在樁底泥漿中利用彈性波（聲吶）探測設備發射彈性波，當聲吶遇到樁基底部一定范圍內的溶洞、溶蝕裂隙、軟弱夾層等不良地質體時，會產生反射回波，探測設備接收反射回波并根據回波特性可以分析樁底的不良地質體的情況，是一種成熟的水下物探方法。
二、用途：
樁底溶洞探測儀是一種探測不良地質體的水中物探方法，可用于巖溶、軟弱夾層、裂隙帶的探測，評價嵌巖樁樁基持力層完整性可靠，是解決建筑物樁基圍巖巖溶探測難、探測成本高兩大難題的有效途徑。
根據《GB50021—2009：巖土工程勘察規范》，當在施工勘察階段采用大直徑嵌巖樁時，應對樁位進行專門的樁基勘察，勘察點應逐樁布置，勘探的深度應不小于樁底以下樁徑的3倍并不小于5米。目前，工程上一般采用一樁一孔或一樁多孔鉆探方式進行樁位勘察，一樁一孔鉆探往往會遺漏孔旁的巖溶，一樁多孔鉆探勘察成本高、工期長。聲吶測法具有明顯的技術和經濟優勢，它具有易解釋、精度高、異常明顯、分辨能力強、工期短、儀器設備投資少、探測費用低等優點。
三、儀器主要參數：
1、大功率高頻水聲彈性波發射震源；
2、24位A/D采樣精度；
3、四通道同步硬件采集；
4、四個高頻水聲傳感器；
5、探測深度：0～15米；
6、探測精度：≥5cm；
7、高精度三維探測姿態傳感器；
8、軍工級元器件，4G固態電子盤存貯器
9、彩屏顯示，8寸800×640液晶屏、觸摸屏控制
10、直流12伏電池供電
11、主機體積：210×180×60mm重量：2.5kg

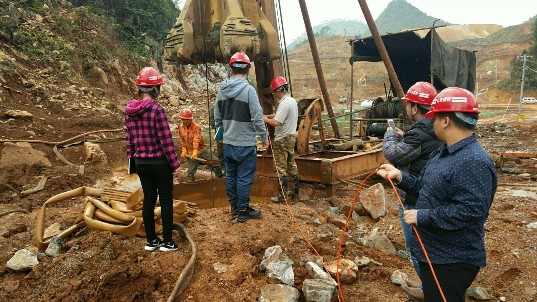

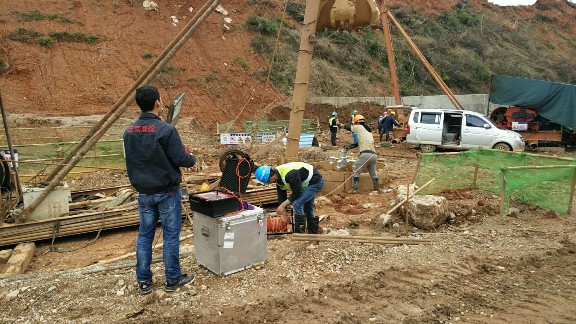

某工地儀器使用現場

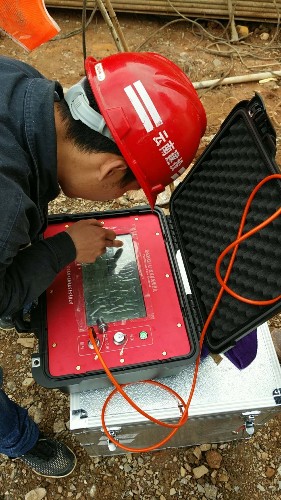

操作簡易一體化主機

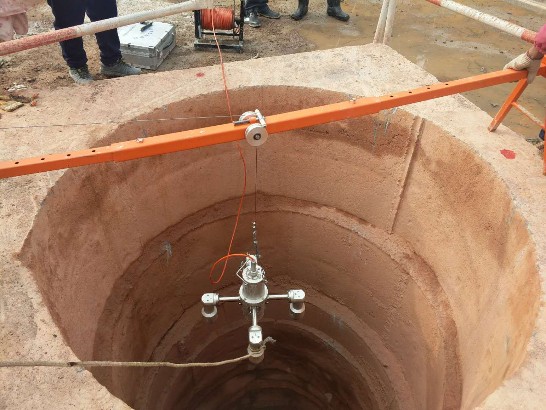

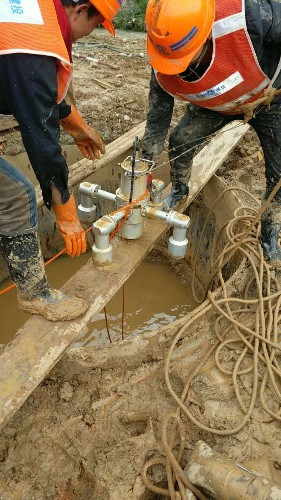

樁底溶洞探頭準備下放探測
工程實例分析：

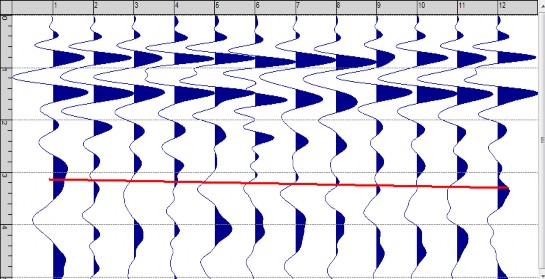

樁底溶洞反射信號非常明顯 （云南某工地樁底溶洞測試數據）

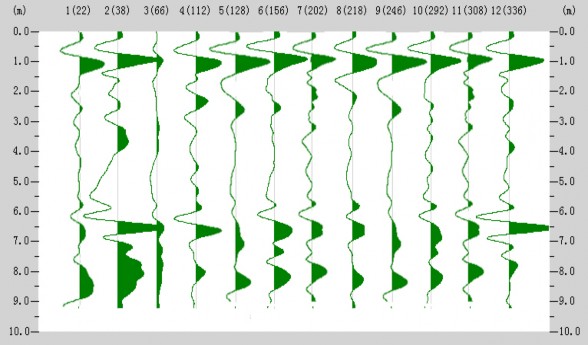

樁底基巖有溶洞的測試數據、樁底溶洞反射信號非常明顯
|
JL-SONAR(A)樁底溶洞探測儀產品配置清單 |
||||
|
序號 |
組件名稱 |
數量 |
備注 |
|
|
1 |
樁底溶洞探測儀主機（含軟件） |
1 臺 |
標配 |
|
|
2 |
探頭 |
1 個 |
標配 |
|
|
3 |
線架及電纜線 |
1 組 |
標配 |
|
|
4 |
USB 轉換線 |
1 根 |
標配 |
|
|
5 |
連接線 |
1 根 |
標配 |
|
|
6 |
充電器 |
1 個 |
標配 |
|
|
7 |
內六角扳手 |
1 個 |
標配 |
|
|
8 |
三腳架 |
1 個 |
標配 |
|
|
9 |
分析軟件 U 盤 |
1 個 |
標配 |
|
|
10 |
儀器包裝箱 |
1 套 |
標配 |
|
|
11 |
真空硅脂 |
1 盒 |
標配 |
|
|
12 |
說明書 、合格證 |
1 份 |
標配 |
|
- 2020-03-10JLSONAR(A) 樁底溶洞探測儀
