帶放大器/無放大器的孔壓探頭和電測式CPT探頭
型 號：CPT
原產地：荷蘭gouda-geo
用 途：電測式CPT探頭和孔壓探頭是用于土工勘察的高精度測量儀器。探頭是按照國際標準設計、制造和測試的。

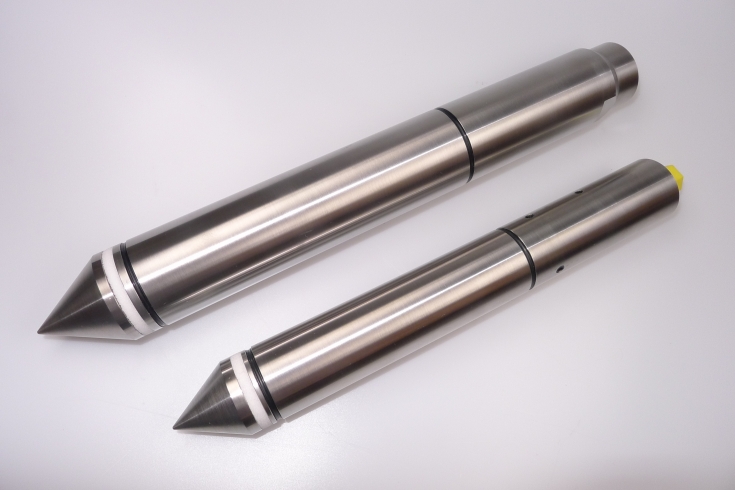

帶放大器的孔壓探頭和電測式CPT探頭
電測式CPT探頭和孔壓探頭是用于土工勘察的高精度測量儀器。探頭是按照國際標準設計、制造和測試的。
電測式CPT探頭和孔壓探頭具有不同的橫截面表面，即10 cm2和15 cm2。探頭具有減法型布局；這意味著測量錐尖阻力（QC）和側壁摩阻力（FS）的應變片（傳感器）安裝在一個單獨的測量體上。這使得減法型探頭優于壓縮型探頭。
電測式CPT探頭和孔壓探頭具有雙軸傾斜儀，它被集成在錐形尖端上方的錐體中。當錐體碰到障礙物或超過預先設定的值時，這保證了快速報警。
孔壓探頭實際上是一個配備有額外壓力傳感器的標準電測式CPT探頭，它能使錐體測量作為一個額外參數的原位孔隙水壓力，并進行所謂的消散測試。
電測式CPT探頭測量錐尖阻力（QC）、側壁摩阻力（FS）和從2個方向上的垂直軸的偏差（I）。孔壓探頭測量這些相同的參數加上原位孔隙水壓力，因此也適合于消散測試。所有參數同時連續測量。
從錐體輸出的信號是電壓信號。它在錐體本身被放大，并通過一系列帶有鍍金LeMo連接器的CPT探測電纜傳輸?shù)奖砻妗＿@一串電纜進入數據記錄器，在那里模擬信號被轉換成數字信號。然后將數字信號發送到計算機進行記錄和進一步處理。
電測式CPT探頭和孔壓探頭可以可選地提供額外的傳感器來測量溫度（T）或配備特殊模塊，例如地震波CPT測試等。
所有錐體都是溫度補償的，并配有內置精密應變儀放大器。根據ISO22476-1和ASTM D577—12，所有錐體都適用于1, 2, 3級和4級CPT（U）測試。
無放大器孔壓探頭和電測式CPT探頭
電測式CPT探頭和孔壓探頭是高精度測量儀器，它是最先進的巖土勘察類型。
孔壓探頭具有不同的橫截面表面，即10 cm2和15 cm2。該頁上出現的錐體是所謂的ELC型錐，沒有內置放大器。這些ELC錐的設計被稱為壓縮型布局，這意味著測量錐尖阻力（QC）和側壁摩阻力（FS）的應變片（傳感器）安裝在單獨的測量體上。
截面為10 cm2的錐體沒有內傾角儀。這些錐體只能與外部測斜儀結合使用。圓錐體橫截面為15 cm2，但可以提供一個雙軸傾斜儀，這是集成在錐體內的。該傾角傳感器測量從2個方向上的垂直軸線的偏差，并確保當錐體碰到障礙物或超過預先設定的值時快速報警。沒有內置測斜儀的ELC錐體可以安裝一個外部傾角儀，它可以安裝在錐體的頂部。
ELC型電CPT錐體在標準布置中僅測量錐尖阻力（QC）和側壁摩阻力（FS）?？讐禾筋^實際上是配備有額外壓力傳感器的標準電CPT錐，它測量這些相同參數加上原位孔隙水壓力，并且適合于所謂的消散測試的性能。所有參數同時連續測量。
從ELC型（壓電）錐輸出的信號是一個放大器信號。它通過一系列帶有鍍金LeMo連接器的CPT探測電纜傳輸?shù)奖砻?。這一串電纜進入數據記錄器，在那里模擬信號被轉換成數字信號。然后將數字信號發送到計算機進行記錄和進一步處理。
所有ELC型錐是根據國際標準（包括ISO22476-1，ASTM D577—12等）設計、制造和測試的，是溫度補償?shù)?，適用于1, 2, 3級和4級靜力觸探試驗?？讐禾筋^也適合于消散測試。
