履帶式卡車CPT貫入儀-最大貫入力180kN
型 號：CPT
原產地：荷蘭gouda-geo
用 途：CPT履帶式卡車是一種基于卡車底盤的CPT貫入儀，具有履帶式起落架。履帶式卡車已被設計為基于靜力觸探測試（CPT）技術以有效的方式完成土力學研究。借助于安裝在CPT履帶式卡車重心的貫入系統，將電測式或機械式探頭（稱為錐）貫入地面，記錄土壤的機械阻力和摩擦力。
履帶式卡車CPT貫入儀-最大貫入力180kN

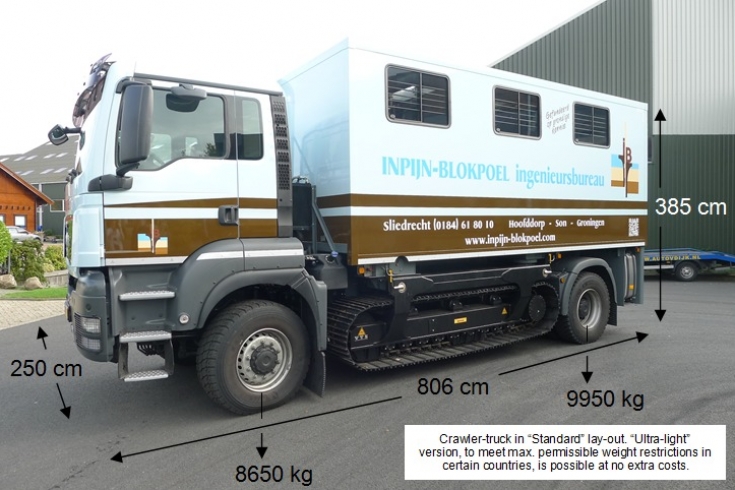

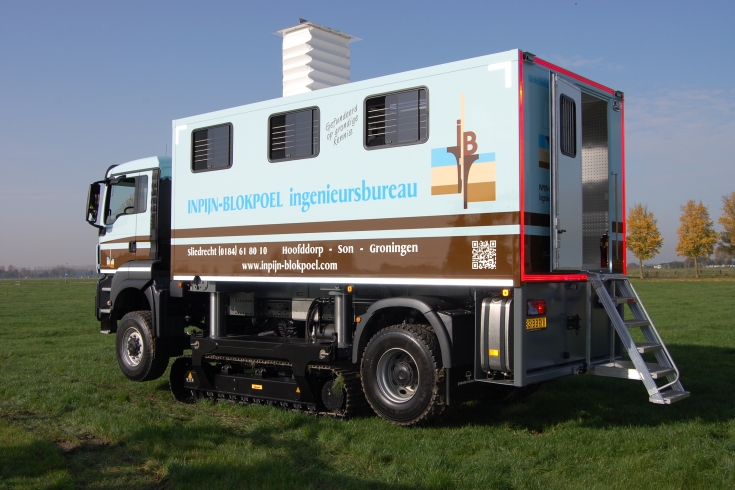

CPT履帶式卡車是一種基于卡車底盤的CPT貫入儀，具有履帶式起落架。履帶式卡車已被設計為基于靜力觸探測試（CPT）技術以有效的方式完成土力學研究。借助于安裝在CPT履帶式卡車重心的貫入系統，將電測式或機械式探頭（稱為錐）貫入地面，記錄土壤的機械阻力和摩擦力。CPT履帶式卡車本身具有相對較高的自重，并用作配重以提供所需的貫入力。

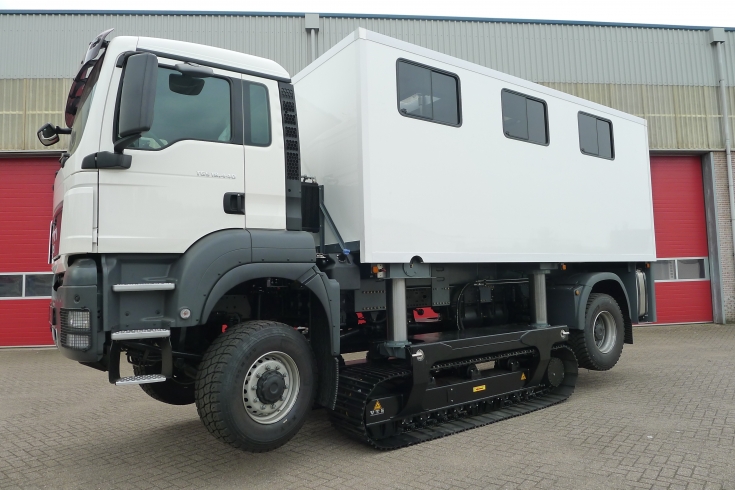

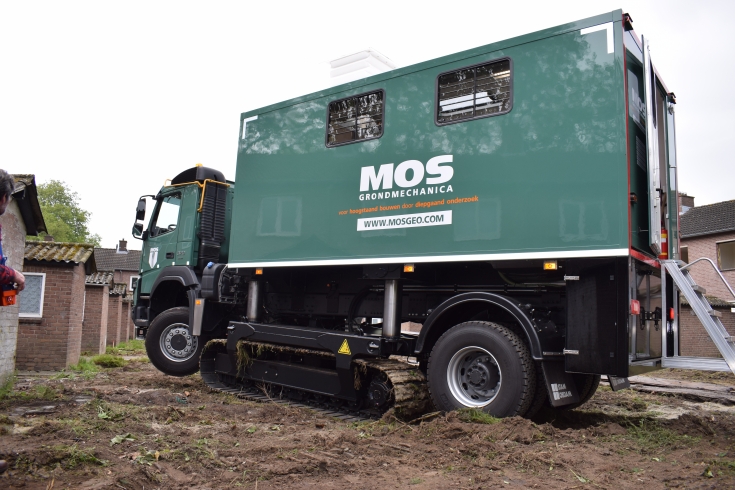

CPT履帶式卡車通常用于惡劣的工作地點，因此將在4×4全輪驅動卡車底盤上建造。在重量是本質的情況下，你也可以選擇一輛帶有4×2傳動系的卡車。在CPT履帶式卡車進行CPT測試之前，要對其進行水平調節。這是通過驅動履帶式起落架上下運動的4個液壓缸來完成的。通過這些，CPT履帶式卡車可以精確地水平調節，并且還保證了其在測試過程中的穩定性。
CPT履帶式卡車的所有功能都是液壓驅動的?？ㄜ嚨牟裼蜋C驅動液壓泵，為所有液壓功能產生所需的工作壓力和體積。

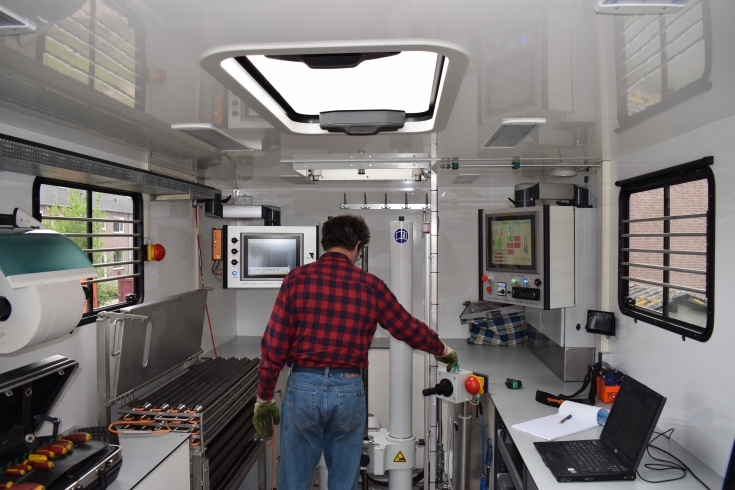

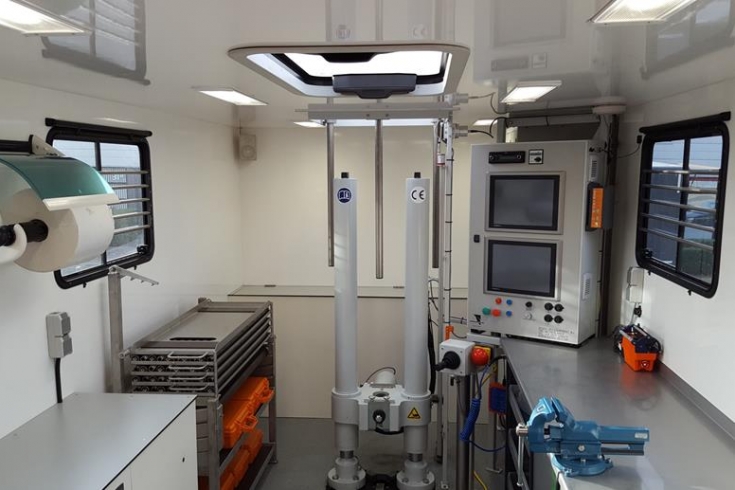

CPT貫入系統位于履帶式卡車的工作艙內。在它旁邊，是操作貫入系統上下運動的桿，所有的電子設備、發動機控制面板和控制元件都位于電氣柜內。

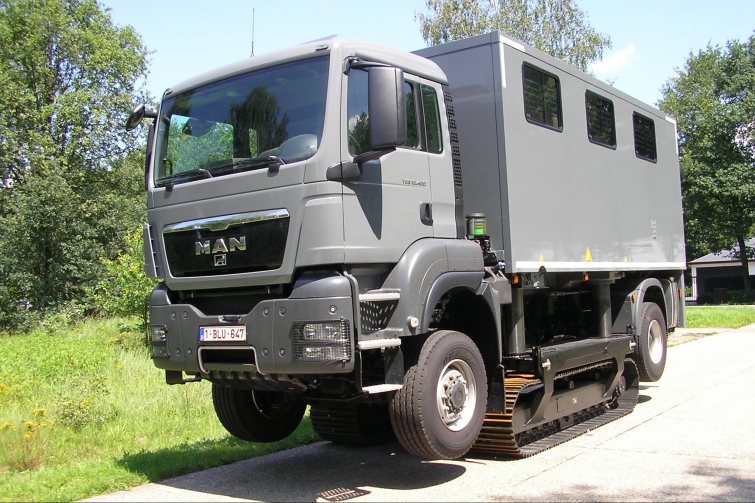

MAN 4×4或4×2驅動卡車
我們推薦并提供以下規格的卡車：
l 品牌和型號：MAN TGS 18.360 4×4（或4×2）
l 駕駛室：緊湊型“M”型空氣懸架客艙
l 輪轂：4500mm（將由我們的工程師延伸）
l 轉向：左右駕駛（取決于你的國家）
l 最大允許前軸負荷：9,000 kg
l 最大允許后軸載荷：11,500 kg
l 輪胎前軸：385／65 R22.5（2 NR）
l 輪胎后橋：315／80R22.5（4 NR）
l 發動機：360馬力（265 kW）- 1800納米共軌（更強大的發動機是可能的，但需要額外收費）
l 廢氣排放：EURO-6標準
l 排氣：垂直于駕駛艙后面，以避免做CPT試驗時排氣煙在工作艙下積聚。
l 變速箱：自動TipMatic，符合越野規范
l 動力輸出：直接連接到變速箱，適合連續使用
標準設備
CPT履帶式卡車的標準配置如下：

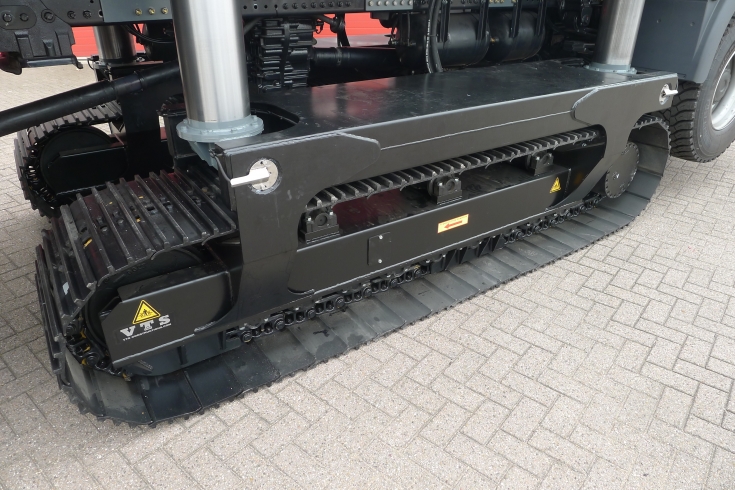

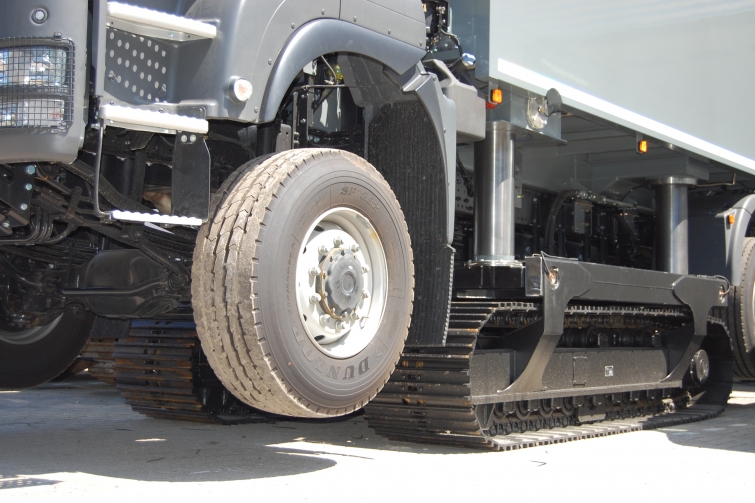

l 履帶式起落架（D3車架尺寸）！三履帶履帶鞋（W＝700 mm）
l 通過與PLC控制器相連接的×Y傾角傳感器實現自動調平
l 用于所有驅動和調平功能操作的專業無線電遙控器

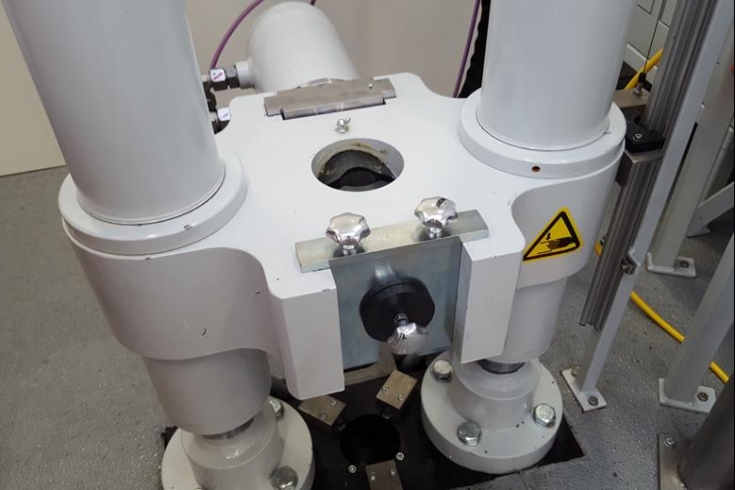

l 堅固的200 kN貫入系統（拉力260 kN，行程1350 mm）。最大貫入力取決于履帶車的重量。
l “負載傳感”液壓泵（靜音版）
l 電控比例液壓閥
l 中央潤滑系統，確保在使用單元越野時部件的壽命

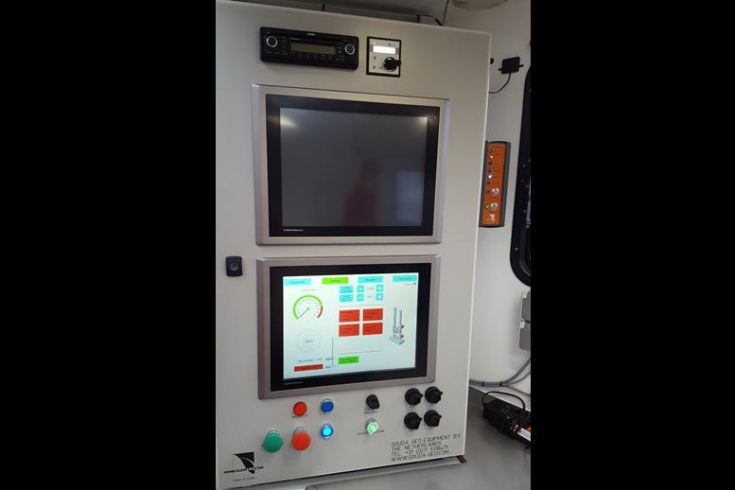

l 觸摸屏面板PC，操作所有功能
l 基于CAN總線的電子控制系統
l 安裝在工作艙內的第二發動機控制單元
l 在高度可調控制臺上控制CPT貫入儀探桿上下運動的操縱桿
l 電池充電器的外部連接
l CPT探桿和套管不銹鋼貯存架
l 波紋管結構為CPT貫入儀的上下運動提供了必要的空間。
l 堅固的膠合板地板，在工作艙內覆蓋著極其耐用的防滑涂層。

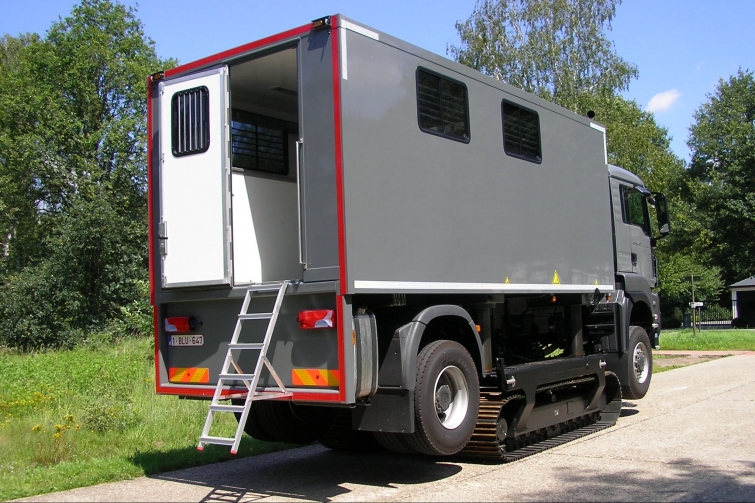

l 工作艙的安全鋁制梯
l 法律規定的道路法定照明和倒車反光線
附加選項
CPT履帶式卡車可以提供以下可選的附加件：
l 自動作用式液壓夾具，集成在CPT貫入儀中。適用于自動推拉標準CPT探桿（36 mm）、重型CPT探桿（44 mm）和CPT套管（55 mm）。
l 機械CPT試驗用CPT管儲存旋轉架
l 滲壓計管頂板通道
l 屋頂天窗
l 15英寸TFT彩色顯示屏和觸摸屏工業平板PC機
l 滅火器
l 煙霧報警器
l 氣體探測器
l 急救包A型
l 急救包-B型
l 防盜網
l 報警系統
l 椅子
l 二門柜
l 滲壓計管貯存架
l 帶恒溫器的獨立柴油加熱器
l 帶有抽屜柜和不銹鋼或Traba頂部的BOT工作臺
l HuEER虎鉗（125 mm）夾管夾爪
l 虎鉗接頭
l 工具套件
l 工具存放架等。
l 備用探桿儲存設備
l 帶管和安全閥的氣槍
l 液壓絞車，包括卡車前部的安裝架
l 數據通信系統（各國不同）
l 液壓驅動發電機，容量5 kVA
l 純正弦波功率逆變器，輸出24V直流?230V，容量800 W
l 純正弦波功率逆變器，輸出24伏直流?230伏，容量2500 W
l 電池組配有隔離器和安裝架等。
l 24 V直流電源插座
l 230 V交流電插座
l 系統配有3個攝像頭和一個監視器。相機1安裝在右門（盲點）的頂部、CPT機艙后部的攝像機2和CPT貫入儀支撐梁的通道下方的攝像機3，便于在測試點上操縱系統。
l 2盞LED警示燈（橙色）
l 泛光燈/工作燈
l 在貫入儀前檢查艙口的燈
l 額外顏色（雙色調繪畫）
l 刻字

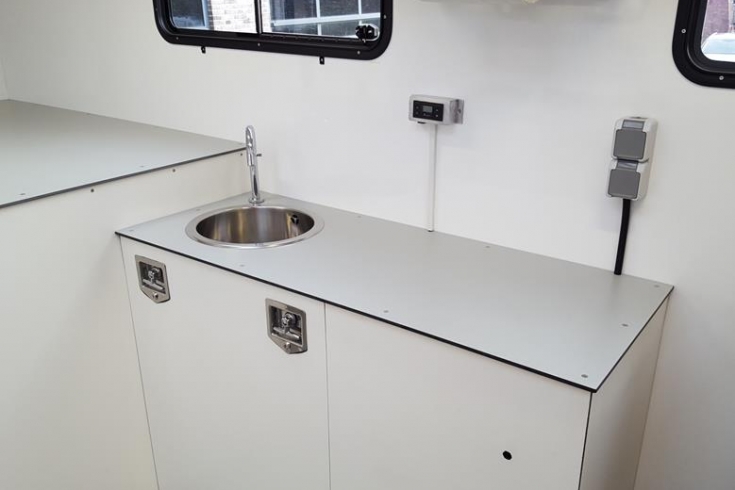

l 廚房單元不銹鋼槽，“高儀”水龍頭和不銹鋼水箱
l 具有天線和揚聲器的收音機和CD播放機
l 有色玻璃代替透明玻璃的額外成本
l 垃圾桶
l 用于清潔紙張的保持器，包括一卷清潔紙
l 卷簾
l 空調
l 液壓夾持器
l 帶橡膠環的刮泥器
國際標準、安全與CE標志
CPT貫入儀是按照國家和國際標準和規定設計和建造的。它符合歐盟標準2006/42／EG的規定，并提供CE標志，證明它符合歐盟消費者的安全、健康和環境要求。
設備配備有200 kN CPT貫入系統，適用于各種類型的圓錐貫入試驗的測量設備，最大貫入力為200 kN，例如：
l Piezocone CPTU試驗
l 用標準電測CPT探頭進行電測式CPT試驗
l 消散試驗（當使用孔壓探頭時）
l 三向地震波SCPT（U）試驗
l 磁強計土壤調查
l 連續不連續機械CPT
l 圓錐貫入試驗可根據國際標準如ISO22476-1、ISO22476－12、NF P94-113、歐洲規范7、ISSMGE標準、ASTM D34 41-05、ASTM D577—12、ASTM D6067—96、ASTM D700—08等相同。這當然包括第1類孔壓探頭CPTU測試和消散測試。
該設備的操作程序詳細描述，易于閱讀和良好說明的用戶手冊。
