地震CPT系統
型 號：CPT
原產地：荷蘭gouda-geo
用 途：Gouda-Geo地震CPT系統是一種易于使用、通用和簡單的系統，可以與標準的10 cm2或15 cm2的電測式CPT（U）探頭結合使用。該系統包括三軸地震適配器、信號分配箱和地震儀的GROSSO MODO。
地震CPT系統
地震波靜力觸探試驗（SCPT或SCPTU）系統是確定低應變原位壓縮（P）和剪切（S）波速度剖面的一種精確可靠的巖土儀器。
該系統具有以下優點：
l 在傳統的CPT試驗中進行了地震試驗。
l 三軸地震適配器允許在3個不同的方向上測量地震波。
l 通用多功能8通道地震儀

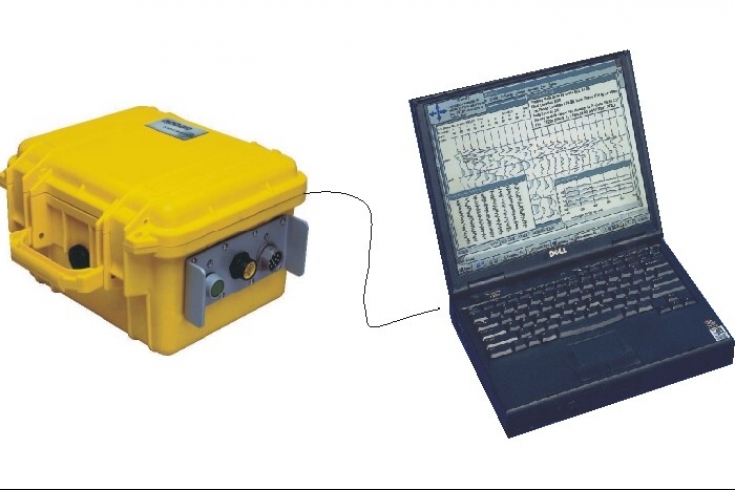

l 地震數據采集、顯示、繪圖、存儲和分析軟件
l 允許按照國際標準進行地震波測試
一般描述
地震波靜力觸探試驗（SCPT或SCPTU）已被證明是一個非常準確和可靠的試驗，是在巖土工程中確定低應變原位壓縮（P）和剪切（S）波速度剖面的重要工具，。P波和S波速度與泊松比、剪切模量、體模量和楊氏模量的土壤彈性常數直接相關。從記錄的時間序列中準確地計算P波和S波到達時間對于計算可靠的地震波速至關重要。
在傳統的CPT測試（地震模塊安裝在傳統的電測式CPT探頭上）中進行地震試驗，將剪切波右旋波、剪切波左旋波和壓縮波參數與傳統CPT測試得到的參數錐尖阻力（QC），側壁摩阻力（FS），垂直（I）的偏差和原位孔隙水壓力（U）相結合。
準確的原位縱波和橫波速度剖面在巖土地基設計中具有重要意義。在靜態和動態土壤分析程序中使用這些參數，其中彈性常數是輸入變量，定義為定義不同狀態的變形，如彈性、彈塑性和破壞（Fern，1984）。
估算橫波速度在巖土工程設計中的另一個重要應用是土壤液化評價。由于S波速度受許多影響液化的變量（如孔隙比、土壤密度、圍壓、應力歷史和地質年代）的影響，是一個很好的液化指標。

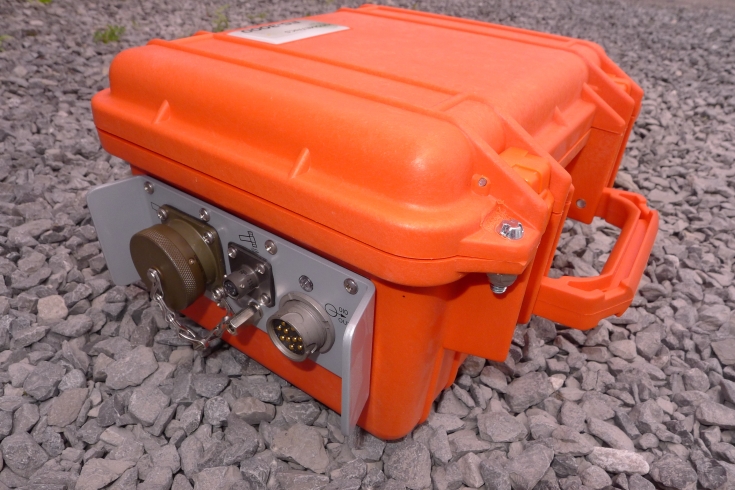

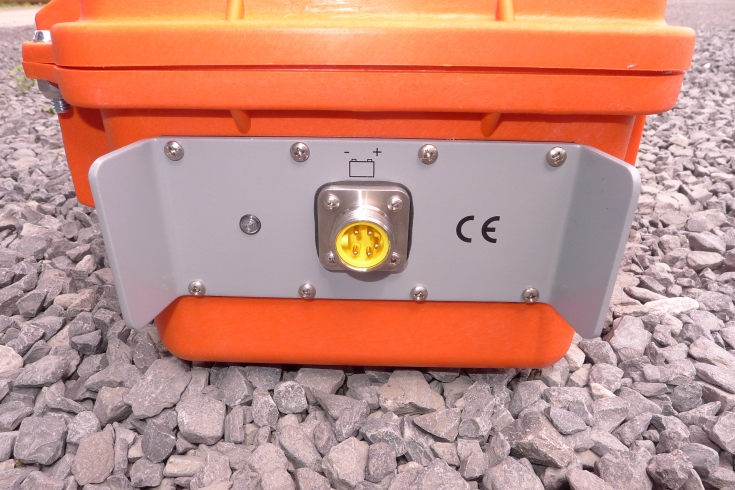

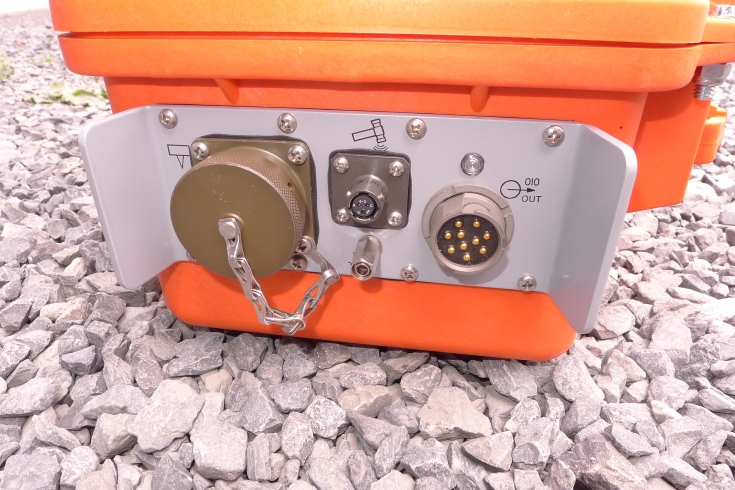

Gouda-Geo地震CPT系統是一種易于使用、通用和簡單的系統，可以與標準的10 cm2或15 cm2的電測式CPT（U）探頭結合使用。該系統包括三軸地震適配器、信號分配箱和地震儀的GROSSO MODO。
地震CPT系統主要由標準的工業組件（使其成本有效）證明的技術和可靠性（它具有例如可控源）。輸出數據可直接由工程師使用。完全不需要信號調節系統和類似的系統。用戶界面是簡單的，這使得地震CPT系統操作簡單。地震CPT測試的結果可以有效地耦合到土壤探頭?？才羶?nèi)拉等人（1986）描述了地震CPT系統的細節、井下測試程序以及與跨孔結果的比較。
三軸地震波適配器
地震波適配器可以安裝在10 cm2或15 cm2的電測式CPT（U）探頭頂部，并允許在進行標準CPT（U）測試時進行高精度的地震波測試。
該適配器在3個不同的方向容納3個單獨的地震檢波器，這使得適配器適用于測量在X，Y和Z軸方向的地震波，也稱為三軸地震波試驗。這些高精度地震檢波器具有無限的保質期，并提供多年無故障服務。
地震適配器的地震檢波器是專為崎嶇環境設計的自發電速度探測器。它們承受極端沖擊，性能特征沒有變化。
地震檢波器本身對沿其縱軸的運動敏感，并設計成從垂直位置到水平位置的任意位置。在28 Hz的自然頻率下，檢波器是聲波頻譜中理想的頻率傳感器。
適配器的設計使得地震檢波器記錄土壤剖面對小應變地震擾動的響應。其直徑為44 mm，它也減少了摩擦對CPT探桿的影響。
技術參數
l 長度：380mm
l 直徑：44 mm
l 測量方向：X、Y、Z軸
l 地震檢波器：3個 Geospace GS 14-L3
l 靈敏度：290 mV/iPS（±15%）
l 固有頻率：28 Hz（±20%）
l 線圈電阻：570歐姆（±5%）
l 線圈電感：45 mA
l 阻尼系數：0.18（±30%）
l 阻尼常數：172
l 位移極限：2.29 mm（0.09英寸）
l 慣性質量：2.155 Gr（0.076盎司）
l 方位角：±180°
l 工作溫度：-45°至+100°C
l 儲存溫度：-45°至+100°C
l 抗沖擊性：5,000 g
