GRIFFIN 200 KN履帶式CPT貫入儀
型 號：CPT
原產地：荷蘭gouda-geo

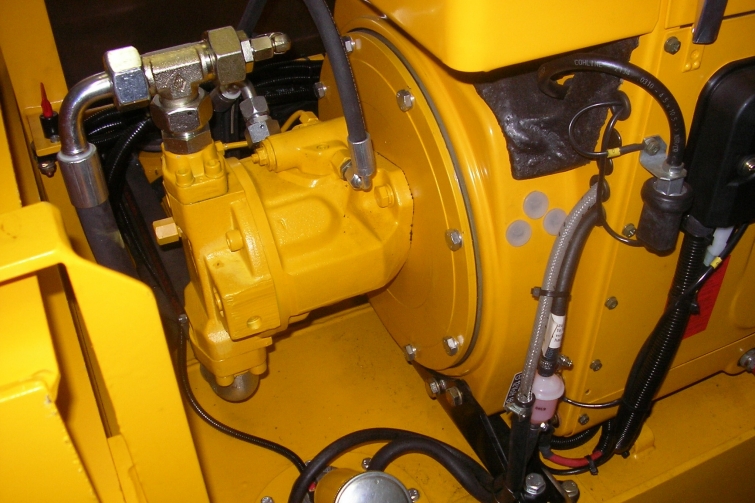

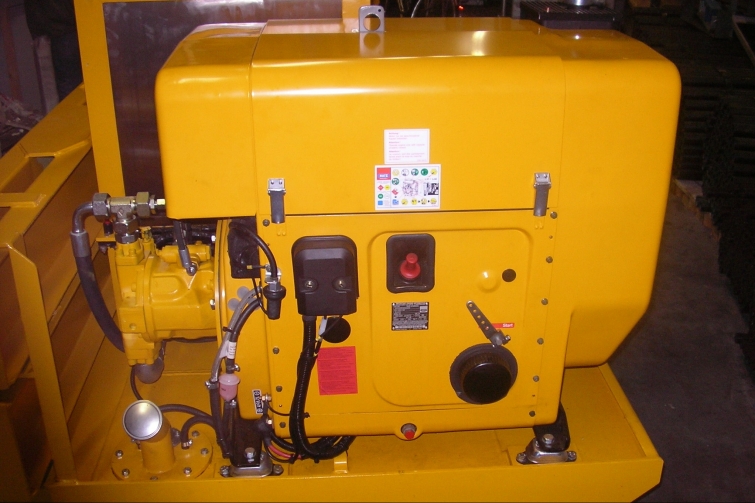

用 途：履帶式CPT貫入儀，采用橡膠履帶推車，HATZ 3缸柴油機內置隔音罩，負載傳感液壓泵，200 kN CPT貫入系統，反作用臂上獨特的錨固系統。實際上，所有的功能都是通過無線遙控器來控制的。
GRIFFIN
200 KN履帶式CPT貫入儀

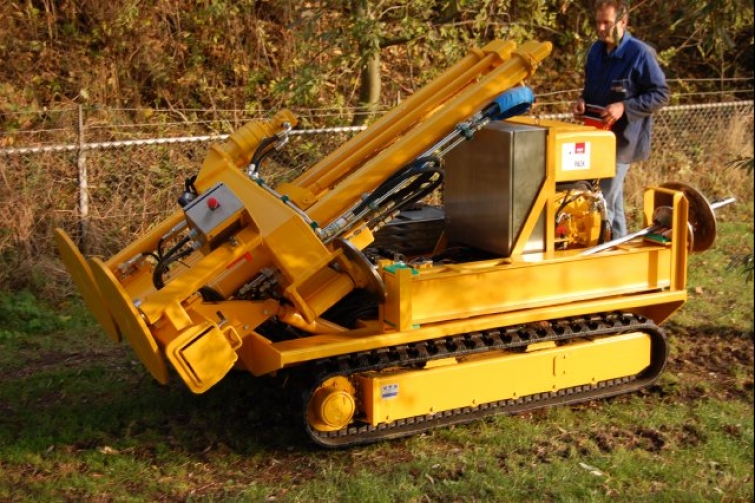

這是一款真正耐用的履帶式CPT貫入儀，采用橡膠履帶推車，HATZ 3缸柴油機內置隔音罩，負載傳感液壓泵，200 kN CPT貫入系統，反作用臂上獨特的錨固系統。實際上，所有的功能都是通過無線遙控器來控制的。

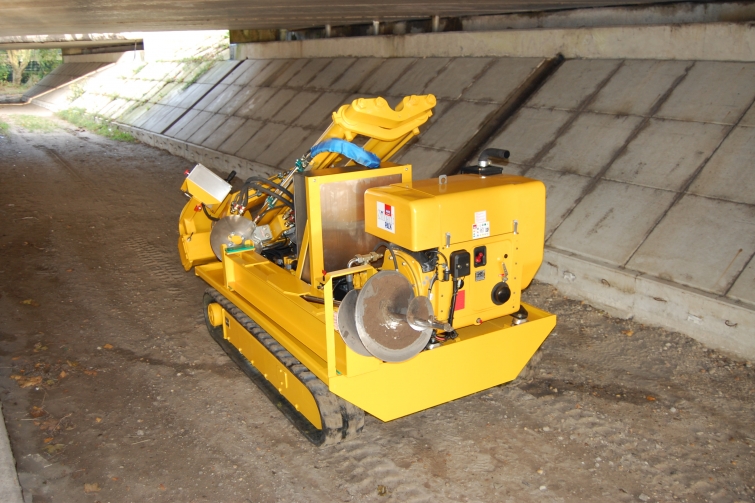

Griffin 200 KN履帶式CPT貫入儀是由最優質的部件建造的。在世界范圍內擁有本地服務中心的知名制造商的高質量組件的選擇使機器停機時間降至最低。
遠程控制

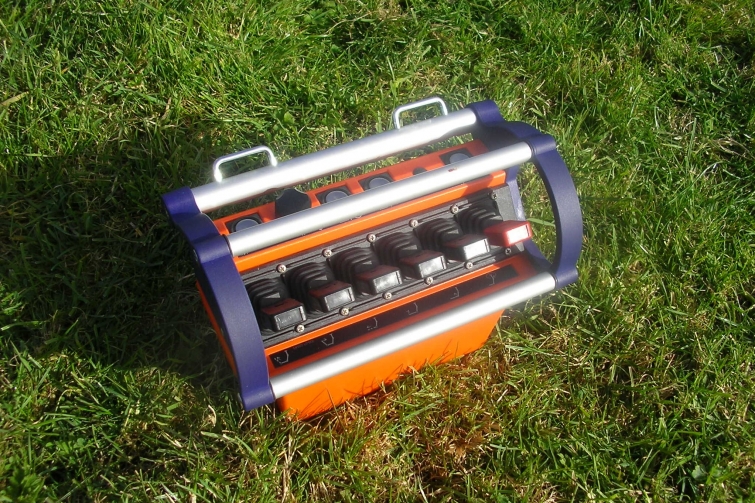

CPT貫入儀配備了無線電遙控系統，為您提供了一種操作貫入儀的有效方法。此功能增強了性能，提高了生產力，并允許您在任何時候安全有效地工作。便攜式控制單元配備有六（6）桿，具有抗沖擊和耐氣候性，重量輕，符合人體工程學設計。操縱桿可以提供完全可變的操作，彈簧被加載到中立位置，即“事故剎車手柄”。
該無線電遙控系統允許對基于履帶式貫入儀的液壓閥進行無問題的比例控制。它非常容易使用，速度，精度和控制在最大的安全性，并防止電磁輻射和射頻輻射。無線電發射機及其天線內置。
錨固

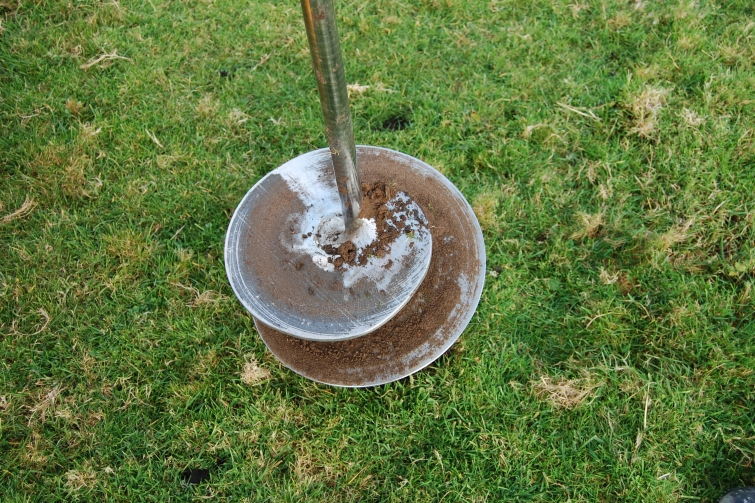

4根接地錨在測試和擰出之前經過螺紋擰入地面，為在適當?shù)牡鼗^固時貫入系統的200 kN貫入力提供了足夠的反作用力。額外的反作用力是通過使用延伸桿，錨具有較大的葉片直徑或通過放置更多的錨來實現的。
錨桿延長桿用于增加地錨的長度。在土壤表面很松的地方，它們是最有用的，但是土壤的強度隨深度的增加而增加。延伸桿在一個覆蓋有較硬土層的填土場地上是非常有用的。延伸桿在底部有一個六角形的傳動裝置，將銷固定在地錨上。頂部有一個公頭六邊形的驅動器。錨延伸桿用高強度螺栓和螺母連接到地錨（兩者都包括）。

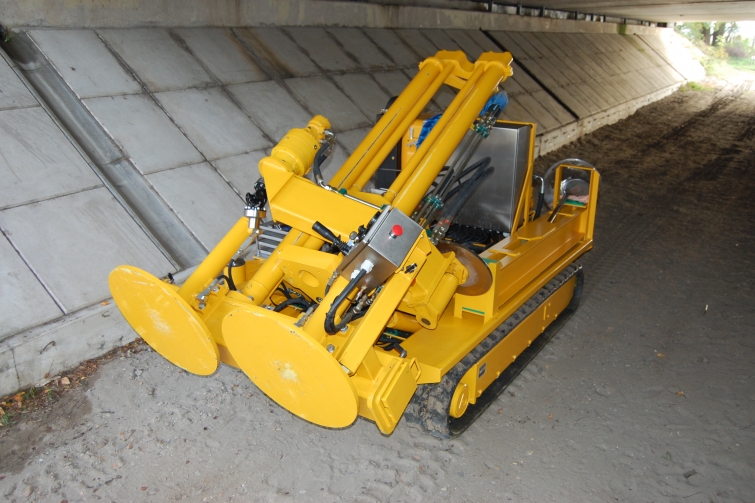

系統配備了非常先進的錨固系統。旋轉驅動裝置安裝在反應臂上，在鉸鏈點上設有液壓制動器。反應臂可自由地圍繞推桿擺動，液壓制動器的作用是鎖定反作用臂，防止反應臂在正確位置上移動。

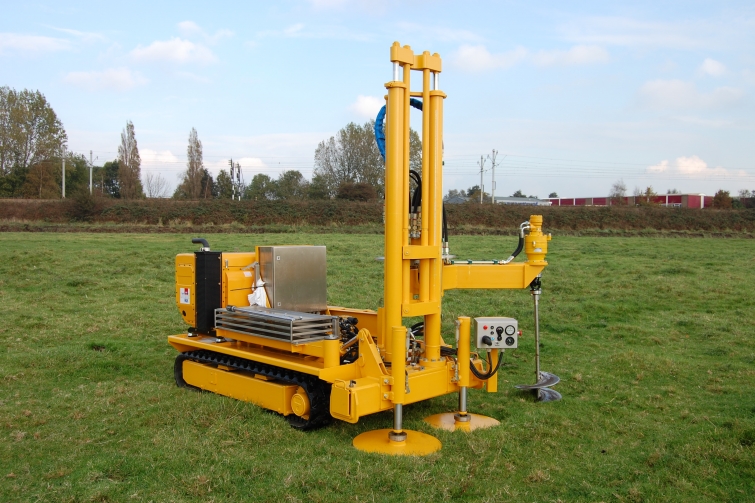

使用該系統，地面錨可以放置在適合操作員的位置。反應臂固定在CPT貫入系統上，后者在地錨上提供垂直力。CPT貫入系統的垂直運動與旋轉驅動器的轉速同步，并與地錨的節距一致。
錨桿延長桿用于增加地錨的長度。在土壤表面很弱的地方，它們是最有用的，但是土壤的強度隨深度的增加而增加。延伸桿在有一層覆蓋更堅硬的本土土壤的地方是非常寶貴的。
地面錨可用3種不同的葉片直徑，即220, 300和400 mm。
技術參數
l 尺寸（L×W×H）：2760×1400×1700 mm（推桿向后傾斜）
l 重量：2,950公斤（沒有附件和CPT設備）
l 履帶總長度：約2,000 mm
l 履帶有效長度：約1,750 mm
l 履帶寬度：230 mm
l 地面壓力：約0.37 kg/cm（無附件和CPT設備）
l 發動機性能：38.8 kW（52.8馬力），轉速為3000轉/分鐘，符合DIN ISO 3046標準。
l 燃油類型：柴油
l 噪音水平：1,500轉/分（CPT測試條件）70分貝
l 起動機類型：電起動
l 液壓泵：節油“負荷傳感”型
l 校準CPT測試速度：20 mm/秒（電子控制）
l 空載速度（連續可變）：下降0～165 mm/秒，0～125 mm/秒
l 最大行駛速度：2.5公里/小時
l 液壓能力（最大）：CPT試驗期間200 kN（20噸），拉拔過程中260 kN（26噸）
l 液壓缸行程：1,150 mm
l 液壓調平千斤頂：氣缸行程＝350 mm，踏板直徑＝600 mm
l 錨固旋轉驅動力矩：2,500納米
*履帶式CPT貫入儀的最大有效貫入能力取決于所述系統錨固的有效性。
電氣安裝
基于履帶式CPT貫入儀的所有功能都是電子控制的。電子裝置被放置在不銹鋼柜中，安全地位于貫入儀的中心。操作該系統所需的元件聚集在控制面板上，該控制面板集成在位于CPT貫入系統右側的不銹鋼外殼上，該高度可調支撐具有鎖定銷。
管架
Gouda Geo在CPT型貫入儀上對CPT探桿的存儲十分重視。在一臺貫入儀左側的旋轉臂上安裝一個由4個可折疊托盤組成的不銹鋼支架，其總?cè)萘繛?/span>40根CPT探桿。下托盤固定安裝，其它三可通過鉸鏈結構折疊（因此沒有可裝卸的托盤）。
當CPT試驗開始時，管架可以容易地向CPT貫入系統轉動，使得管的處理容易完成。
國際標準、安全與CE標志
CPT貫入儀是按照國家和國際標準和規定設計和建造的。它符合歐盟標準2006/42／EG的規定，并提供CE標志，證明它符合歐盟消費者的安全、健康和環境要求。
系統配備有200 kN CPT貫入系統，適用于各種類型的圓錐貫入試驗的測量設備，最大貫入力為200 kN，例如：
l Piezocone CPTU試驗
l 用標準電測CPT探頭進行電測式CPT試驗
l 消散試驗（當使用孔壓探頭時）
l 三向地震波SCPT（U）試驗
l 磁強計土壤調查
l 連續不連續機械CPT
l 圓錐貫入試驗可根據國際標準如ISO22476-1、ISO22476－12、NF P94-113、歐洲規范7、ISSMGE標準、ASTM D34 41-05、ASTM D577—12、ASTM D6067—96、ASTM D700—08等相同。這當然包括第1類孔壓探頭CPTU測試和消散測試。
該系統的操作程序詳細描述，易于閱讀和良好說明的用戶手冊。
