200 KN履帶式CPT系統（專業版）
型 號：CPT
原產地：荷蘭gouda-geo
用 途：200 kN 履帶式CPT系統是基于履帶式起落架的CPT貫入儀。系統已被設計為基于靜力觸探測試（CPT）技術以有效的方式完成土力學研究。通過安裝在CPT履帶的重心位置的貫入系統，將電測試或機械式探頭（稱為錐體）貫入地面，記錄土壤的機械阻力和摩擦力。CPT履帶本身具有相對較高的自重，并用作配重以提供所需的貫入力。
200 KN履帶式CPT系統
200 kN 履帶式CPT系統是基于履帶式起落架的CPT貫入儀。系統已被設計為基于靜力觸探測試（CPT）技術以有效的方式完成土力學研究。通過安裝在CPT履帶的重心位置的貫入系統，將電測試或機械式探頭（稱為錐體）貫入地面，記錄土壤的機械阻力和摩擦力。CPT履帶本身具有相對較高的自重，并用作配重以提供所需的貫入力。

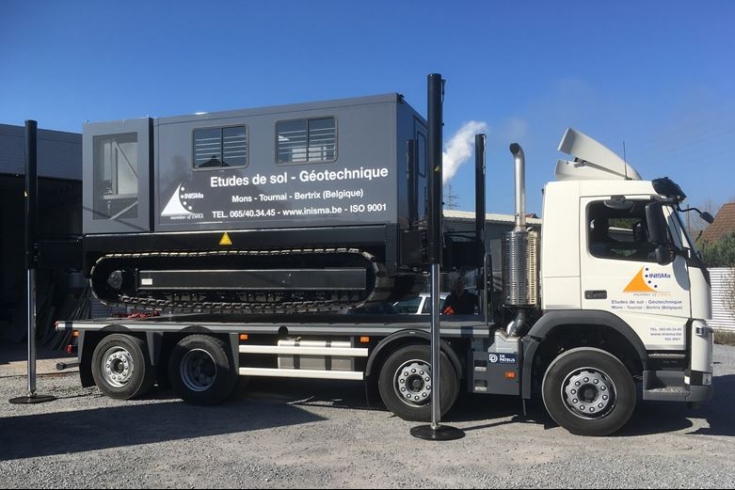

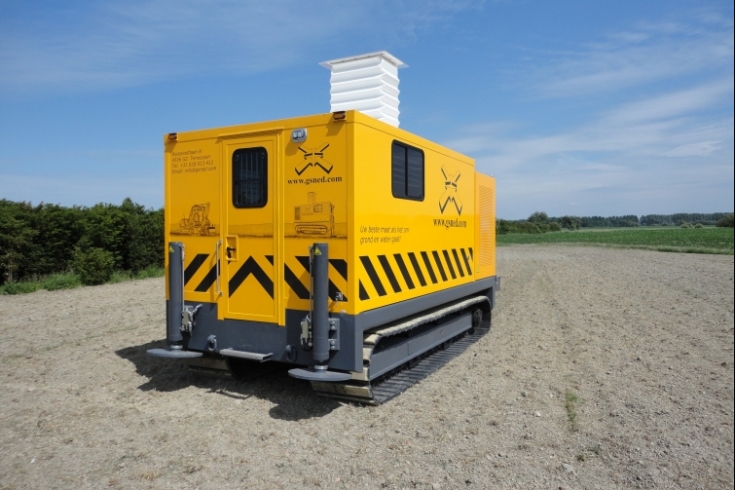

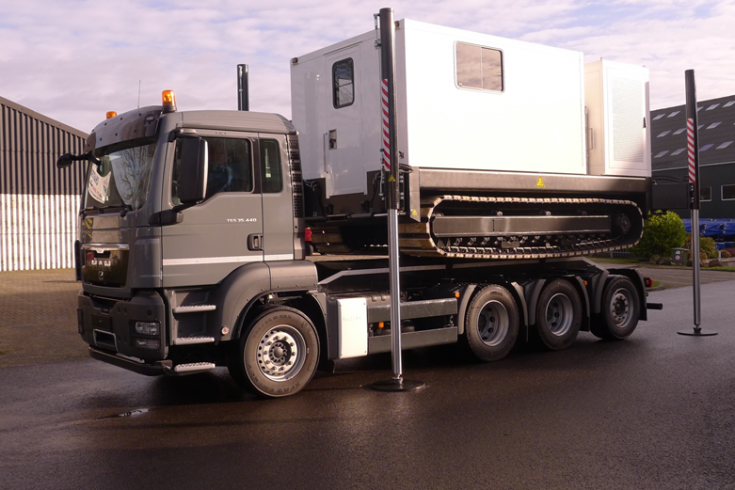

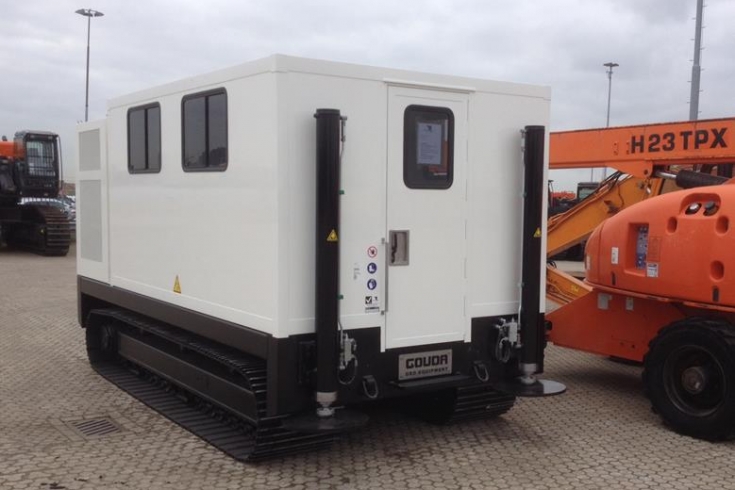

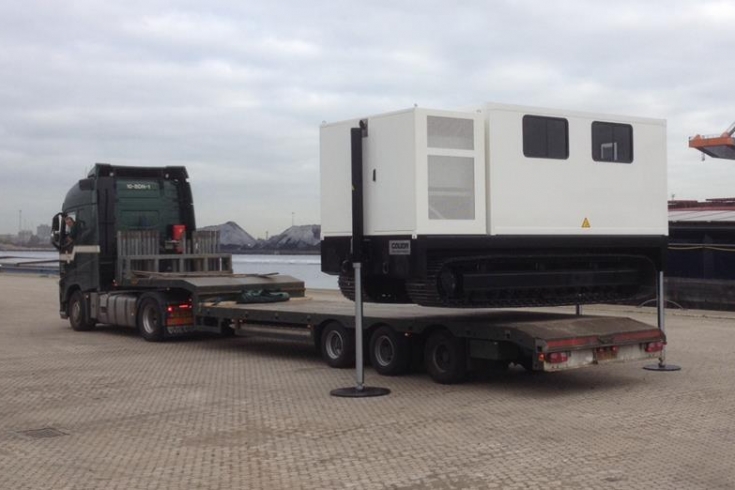

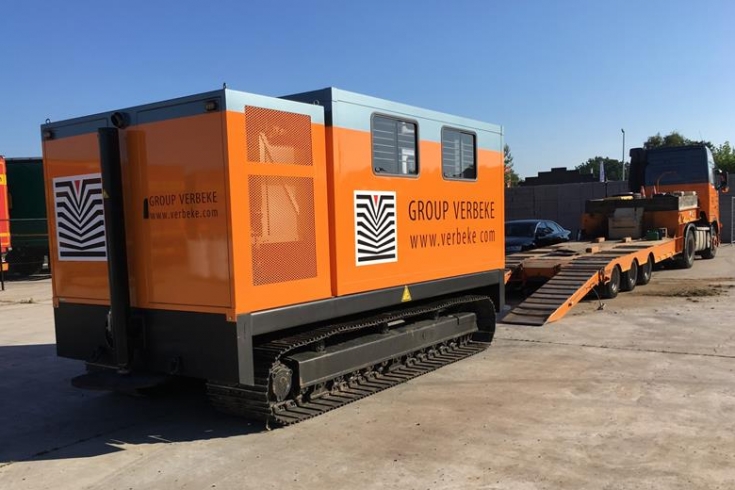

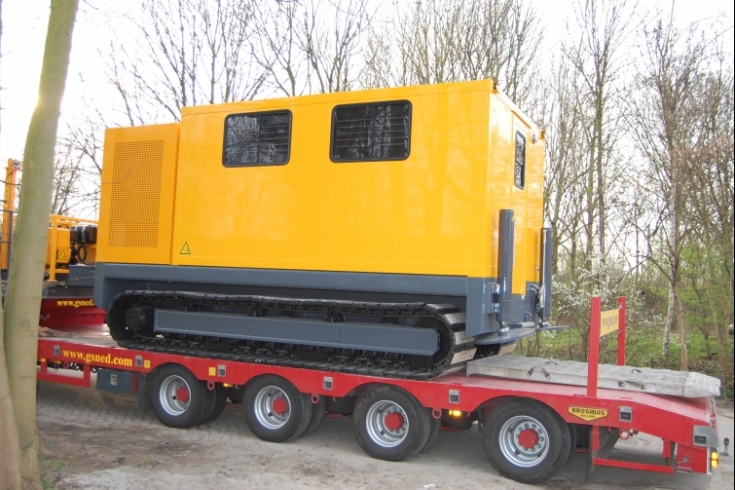

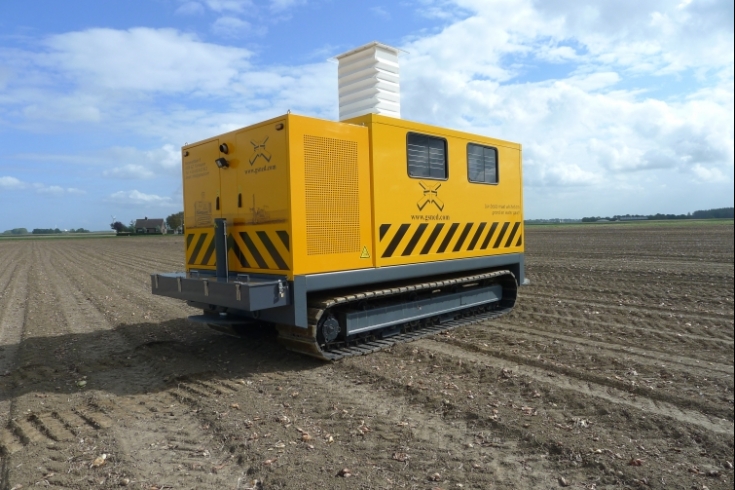

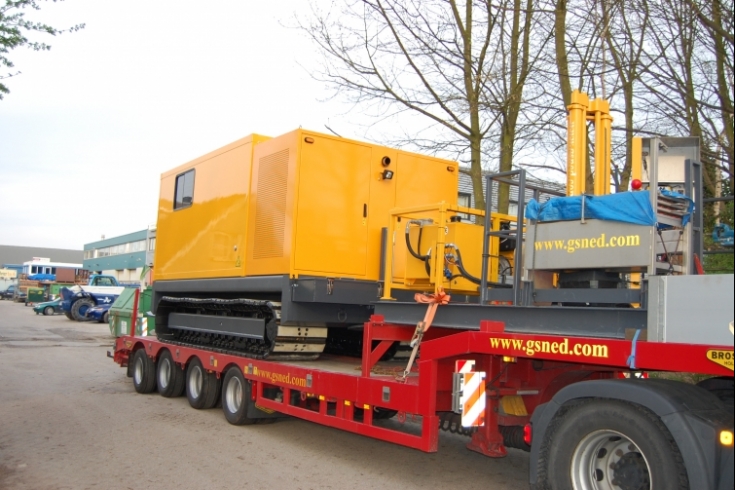

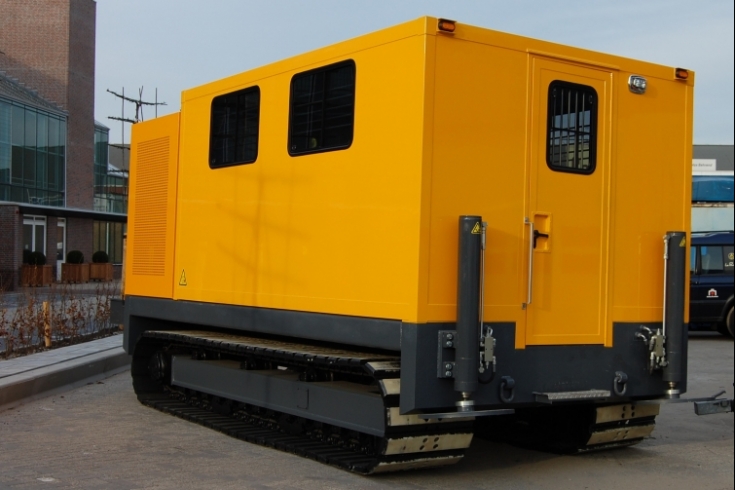

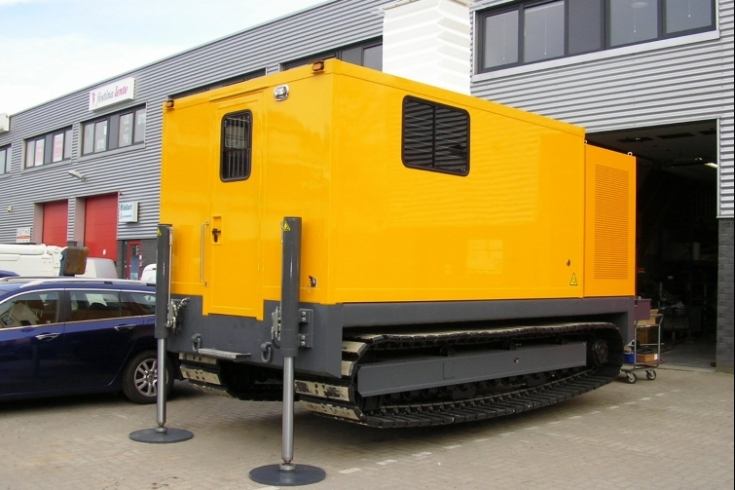

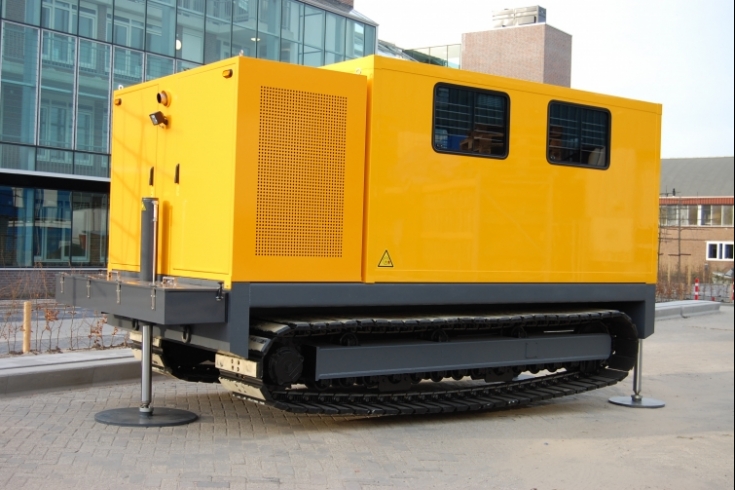

履帶式CPT系統通常用于不易接近的工作場所，并配有700 mm寬履帶鞋的起落架，以保持地面壓力盡可能低。在履帶式CPT系統可以進行CPT測試之前，要進行水平調節。這是通過3個液壓調平千斤頂來完成的。通過這些，履帶式CPT系統可以精確地水平調節，并且還保證了其在測試過程中的穩定性。
履帶式CPT系統的所有功能都是液壓驅動的。系統的柴油機驅動液壓泵，為所有液壓功能產生所需的工作壓力和體積。

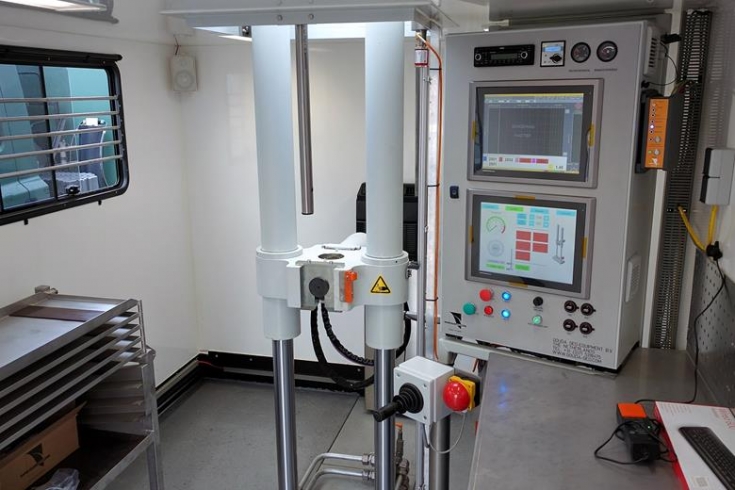

CPT貫入儀位于系統工作艙內。在它旁邊，是操作貫入系統上下運動的桿，所有的電子設備、發動機控制面板和控制元件都位于電氣柜內。
技術參數
l 發動機：JCB ECOMAX 4缸直噴增壓柴油機
l 發動機功率：173馬力（129 kW）- 690納米共軌
l 廢氣排放：Stage IV/Tier 4
l 液壓：負荷傳感
l 履帶式起落架：堅固的D3（?。┛蚣艹叽缗c三重履帶履帶鞋（W＝700 mm）
l 重量：約21,000 kg（200 kN布局）無附件
l 地面壓力：0.39 kg/cm×（200 kN鋪設）
l 尺寸：550×250×296 cm（L×W×H）
l 3沖程千斤頂行程為750 mm（更長的水平千斤頂可選）
標準設備
履帶式CPT系統的標準配備如下：
l 用于所有驅動和調平功能操作的專業無線電遙控器
l 堅固的200 kN貫入系統（拉力260 kN，行程1350 mm）。最大貫入力取決于履帶的重量。
l “負載傳感”液壓泵（靜音版）
l 電控比例液壓閥
l 觸摸屏面板PC，操作所有功能
l 基于CAN總線的電子控制系統
l 在高度可調控制臺上控制CPT貫入儀探桿上下運動的操縱桿
l CPT探桿和套管不銹鋼貯存架
l 波紋管結構為CPT貫入儀的上下運動提供了必要的空間。
l 堅固的膠合板地板，在工作艙內覆蓋著極其耐用的防滑涂層。
l 不銹鋼機房外殼
附加選項
履帶式CPT系統可以提供以下可選的額外內容：
l 自動作用式液壓夾具，集成在CPT貫入儀中。適用于自動推拉標準CPT探桿（36 mm）、重型CPT探桿（44 mm）和CPT套管（55 mm）。
l 液壓夾持器
l 帶橡膠環的刮泥器
l 鋼軌鞋用聚氨酯防護墊
l 更長的水平千斤頂，行程為1,800 mm（更換行程為750 mm的千斤頂）
l 水準器千斤頂支腿結構（1或2）
l 通過與PLC控制器相連接的XY傾角傳感器實現自動調平
l 螺旋鉆后保險杠上的鉆桿
l 設備貯存架

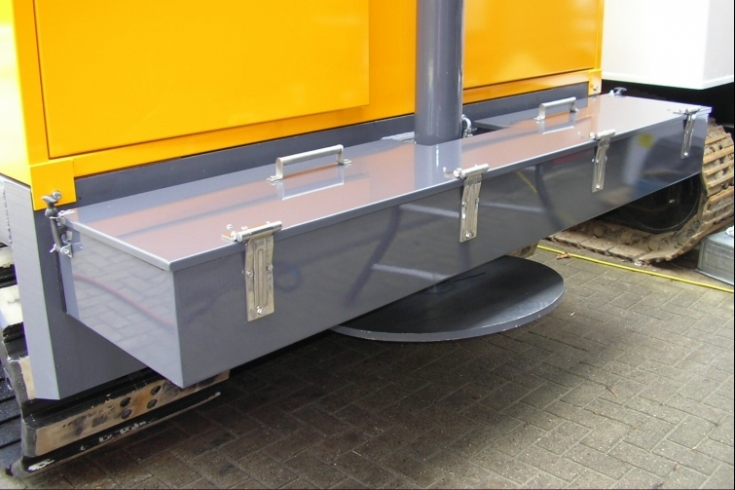

l 用于儲存“臟”工具的可鎖存儲箱
l 機械CPT試驗用CPT管儲存旋轉架
l 拖纜拖眼
l 滲壓計管頂板通道
l 屋頂天窗
l 15英寸TFT彩色顯示屏和觸摸屏工業平板PC機
l 滅火器
l 煙霧報警器
l 氣體探測器
l 急救包A型
l 急救包-B型
l 防盜網
l 報警系統
l 椅子
l 二門柜
l 帶恒溫器的獨立柴油加熱器
l 發動機冷卻系統加熱
l 滲壓計管貯存架
l 帶有抽屜柜和不銹鋼或Traba頂部的BOT工作臺
l HuEER虎鉗（125毫米）夾管夾爪
l 虎鉗接頭
l 工具套件
l 工具存放架等。
l 備用探桿儲存設備
l 直接安裝在柴油機上的空氣壓縮機，用氣槍完成
l 數據通信系統（各國不同）
l 液壓驅動發電機，容量5 kVA
l 純正弦波功率逆變器，輸出24V直流?230V，容量800 W
l 純正弦波功率逆變器，輸出24伏直流?230伏，容量2500 W
l 電池組配有隔離器和安裝架等。
l 24 V直流電源插座
l 230 V交流電插座
l 帶有攝像頭和監視器的系統。攝像機安裝在CPT機艙的后部。這使得在不離開機艙的情況下操縱系統成為可能。
l 2盞LED警示燈（橙色）
l 泛光燈/工作燈
l 機艙內的照明
l 在貫入儀前檢查艙口的燈
l 額外顏色（雙色調繪畫）
l 刻字
l 逆向反射等高線
l 廚房單元不銹鋼槽，“高儀”水龍頭和不銹鋼水箱
l 具有天線和揚聲器的收音機和CD播放機
l 有色玻璃代替透明玻璃
l 垃圾桶
l 用于清潔紙張的保持器，包括一卷清潔紙
l 卷簾
l 空調
國際標準、安全與CE標志
CPT貫入儀是按照國家和國際標準和規定設計和建造的。它符合歐共體指令2006/42／EG的規定，并提供CE標志，證明它符合歐盟消費者的安全、健康和環境要求。
系統配備有200 kN CPT貫入系統，適用于各種類型的圓錐貫入試驗的測量設備，最大貫入力為200 kN，例如：
l Piezocone CPTU試驗
l 用標準電測CPT探頭進行電測式CPT試驗
l 消散試驗（當使用孔壓探頭時）
l 三向地震波SCPT（U）試驗
l 磁強計土壤調查
l 連續不連續機械CPT
l 圓錐貫入試驗可根據國際標準如ISO22476-1、ISO22476－12、NF P94-113、歐洲規范7、ISSMGE標準、ASTM D34 41-05、ASTM D577—12、ASTM D6067—96、ASTM D700—08等相同。這當然包括第1類孔壓探頭CPTU測試和消散測試。
該系統的操作程序詳細描述，易于閱讀和良好說明的用戶手冊。
