GEONOR H-10 現場十字板剪切儀
型 號：H-10
原產地：挪威GEONOR
用 途：現場十字板剪切試驗（FVST）是現場測定軟粘土不排水抗剪強度和敏感性最常用的方法。FVT是一種比CPT更經濟的方法，因為它的操作不需要鉆機或高素質的人員。
GEONOR H-10
現場十字板剪切儀
特征
?軟質和中硬質粘土的不排水抗剪強度和敏感性的詳細現場調查。
?用手動千斤頂完成從0到30米測試，甚至可穿過堅硬的粘土、砂層或淤泥層。
?配備兩個十字板板頭尺寸。測量范圍從0到60kPa和0到100kPa。
?高精度測試結果，可用于填土地基和路堤的設計。
?符合ASTM規范
概述
現場十字板剪切試驗（FVST）是現場測定軟粘土不排水抗剪強度和敏感性最常用的方法。FVT是一種比CPT更經濟的方法，因為它的操作不需要鉆機或高素質的人員。
但是，如果所選FVST設備用作專業、詳細的調查工具，則必須遵守一些標準：
——儀器應允許直接穿透鉆孔，以避免由于探桿粘土摩擦造成的誤差。
——板頭本身必須受到保護，以防因石塊或更硬土層而產生任何彎曲。
GeonorH-10是一種完全受保護的壓力推入式現場十字板剪切儀。由于用套管保護探桿，因此不可能產生桿土摩擦。無需檢查板頭，也無需在每次剪切之間清洗板頭（粘附在板頭上的粘土可能會大大增加其面積比）：GeonorH-10的保護靴不僅保護板頭，而且在每次測量前自動清洗板頭。該保護靴測試分層，砂質，石質和海洋沉積物粘土是特別有用的。
技術規格
安裝:通過壓力貫入,無需錘擊.通過Geonor地錨千斤頂系統手動貫入或通過鉆機液壓貫入。
儀器:齒輪驅動,扭力讀數精度:+-0.5%量程。
測量范圍:從0-60kPa(0-6T/m2)和0-100kPa(0-10T/m2).
下放部件：
板頭伸出時的總長度:1430mm
最大外經:77mm
重量:15kg
兩個不同尺寸的十字板板頭:55mmx110mm和65mmx130mm
儀器：
最大外經:320mm
含儀器箱重量:16kg

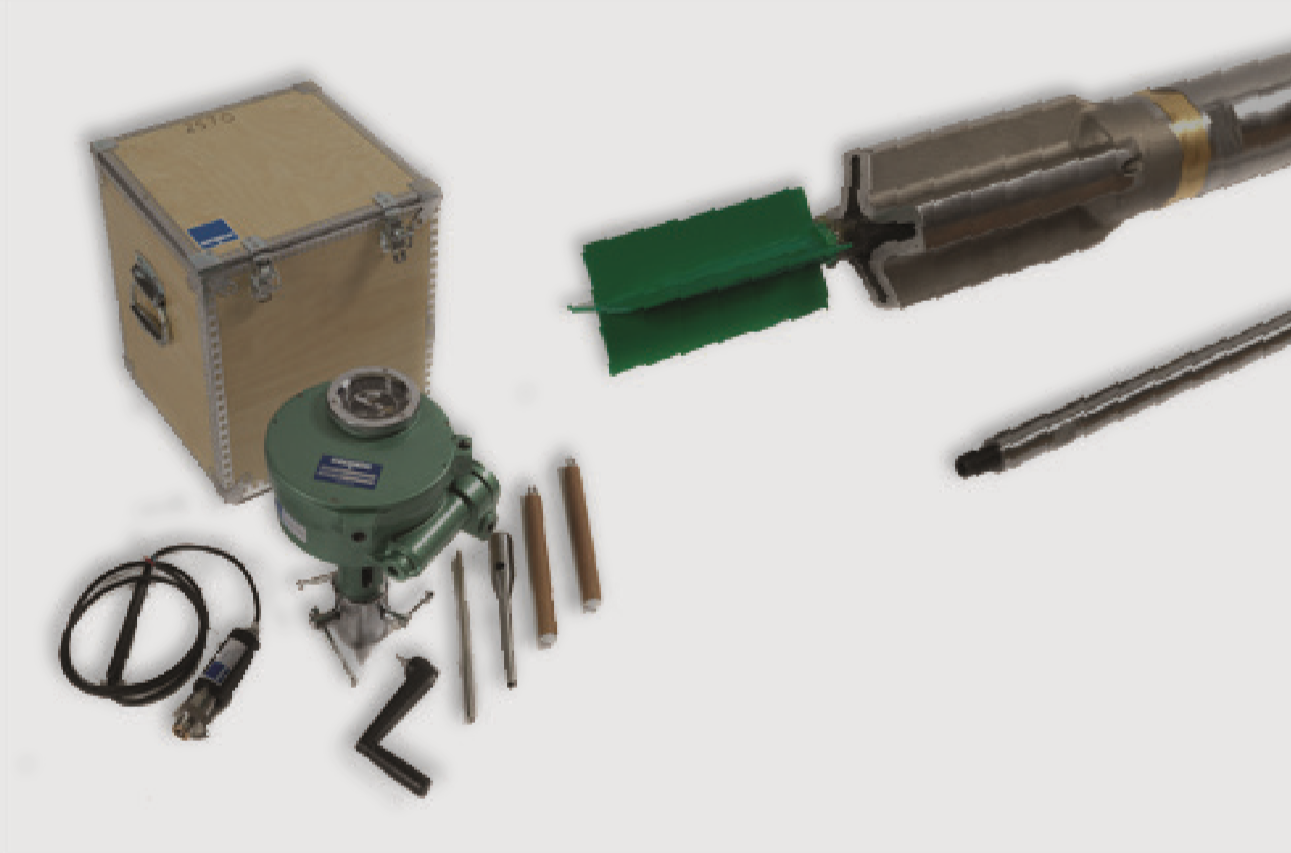

30m測試深度H-10十字板剪切儀,主要包含以下部件：
-整套讀數裝置
-配有板頭的十字板下放部件
-備用十字板板頭和保護套管
-30根延長套管和探桿
-整套預鉆部件
-配有千斤頂、球型夾具，錨等得到整套插入/拔出裝置
-鋼質運輸箱
- 2020-03-10GEONOR H-10 現場十字板剪切儀
