徠卡ScanStation P50
型 號：P50
原產地：
用 途：高精度的測角測距技術、WFD波形數字化技術、Mixed Pixels混合像元技術和HDR圖像技術的同時，掃描距離提高至1km以上，使得徠卡ScanStation P50具有更長的測程和更強大的性能，滿足長距離及各種掃描任務需求。
徠卡ScanStation P50
全新長測程三維激光掃描儀
——強勁性能，體現于千米之外
徠卡測量系統作為三維激光掃描儀發展的行業領導者，全新打造的長測程三維激光掃描儀ScanStation
P50，在完美繼承高精度的測角測距技術、WFD波形數字化技術、Mixed
Pixels混合像元技術和HDR圖像技術的同時，掃描距離提高至1km以上，使得徠卡ScanStation
P50具有更長的測程和更強大的性能，滿足長距離及各種掃描任務需求。
兩種全新的長距離掃描模式，滿足大場景、長距離及各種掃描任務需求
■ 全新的570m、>1km兩種長距離掃描模式，增大掃描范圍、減少設站次數，節省外業成本
■ 更遠的掃描距離，可輕松滿足地形測繪、礦山、大壩、滑坡等長距離掃描需求

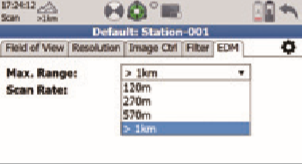

全新的兩種長距離掃描模式

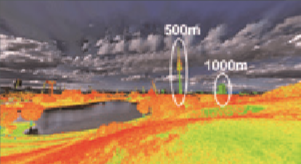

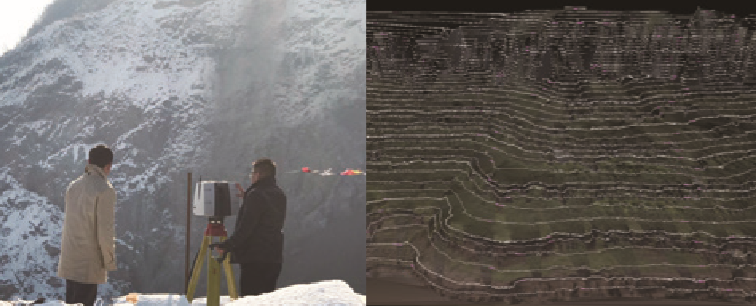

長距離實測，更方便獲取遠處地物
超大的視場角，超高的掃描速率，為您數字化重現完整場景
■ 視場角高達360°×290°，超大視野掃描為您提供完整的現場數據，無需重復掃描
■ 掃描速率高達1,000,000點/秒，超高速掃描為您減少外業時間，節省成本
360°×290°超大視場角
600m處超精細點云
傳統測量設站方式，直接獲取本地成果
■ 具有全站儀的設站定向方式，如后方交會，可利用平差后的控制點坐標進行設站
■ 直接獲取本地坐標數據，無需轉換，減少誤差，提高成果精度

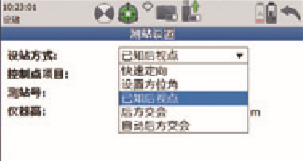

專業測繪設站方式
已知控制點設站

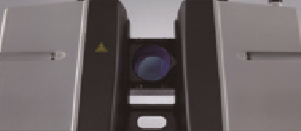

內置同軸相機，生成逼真的彩色點云，還原真實現場
■ 內置同軸相機采用HDR技術，可快速獲取低反差、色彩絢麗、細節層次明顯的照片
■ 全景圖像高達7億像素，媲美人眼視覺效果，方便點云著色和紋理貼圖
HDR圖像光影層次優化
自動生成效果逼真的彩色點云，真實場景再現
優異的掃描精度，滿足從專業測繪到民用掃描等各個應用需求
■ 測距精度1.2mm+10ppm（270m模式）/3mm+10ppm（>1km模式），測角精度8"，確保成果精準可靠
■ 百年制造工藝和研發經驗，卓越硬件品質，確保了儀器具有更高、更穩定的性能
優異的掃描精度，滿足各種應用需求
百年工藝，卓越品質
WFD波形數字化 & Mixed Pixels混合像元過濾技術，細節清晰噪聲低
■ 噪音精度0.5mm@50m，極低的范圍噪音，掃描復雜特征更清晰銳利
■ 混合像元過濾技術，消除物體邊緣拖影現象，邊緣更加精確
一般掃描數據，噪聲大，邊緣模糊
WFD技術，噪聲極低，邊緣清晰
工作溫度范圍廣，防護等級高，專為外業工作設計
■ 工作溫度范圍可達-20℃至+50℃，無懼嚴寒酷暑，輕松應對惡劣工作環境
■ 防水防塵等級IP54，潮濕環境甚至雨天也能正常工作，經久耐用，節省維護成本

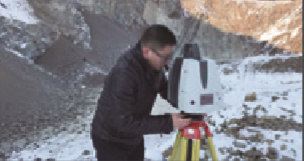

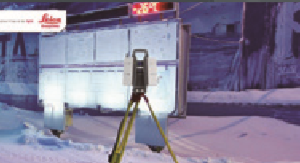

極低溫環境工作

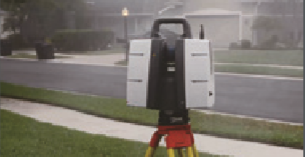

雨中掃描作業
精密雙軸補償，點云精度有保障
■ 精密雙軸補償技術，精度高達1.5"，可實時補償儀器輕微震動帶來的精度偏差
■ 無需擔心掃描儀高速轉動對點云精度的影響，為獲得高質量的數據提供了保障
特有的機載校準功能，自行校準，無需返廠，節省成本
■ 擁有機載檢查&校準功能，用戶可對儀器進行校準，時刻保持設備精準如初
■ 無需返廠即可對儀器軸系誤差進行校準或標定，節省日常維護成本
自定義掃描分辨率，局部精細掃描，點云密度自由掌控
■ 根據需求自定義掃描分辨率，預設最高支持0.8毫米@10m
■ 可針對特定區域進行“精細掃描”，提高局部點密度，優化作業效率
實用的外接設備，方便的遠程遙控，應用無極限
■ 外置高像素單反相機，30秒即可獲取360°全景圖像，快速、專業
■ 可通過iPhone/iPad遠程遙控，同步顯示機載軟件畫面，輕松便捷
徠卡HDS三維激光掃描解決方案
徠卡Cyclone點云極速處理軟件
徠卡Cyclone點云極速處理軟件，功能強大，包含了7個功能模塊，可控制儀器掃描，自動去噪，自動拼接，自動建模，并可生成各種應用成果，同時支持scripting腳本運行功能以及模型庫管理功能，拓寬軟件的應用領域。
繪制線畫圖、Mesh網格、等高線、三維模型
可計算體積方量、面積、長度等幾何信息，滿足各種實際需求，功能強大又實用。
自動數據拼接，精度高，報告全
自動進行點云拼接和已知點拼接，并生成拼接報告，
省時省心，精度有保障
徠卡CloudWorx點云應用擴展軟件
在多平臺上輕松實現Cyclone基礎功能
支持AutoCAD,
Revit, 3D Reshaper, Microstation, Navisworks, PDMS, S3D, SmartPlantReview, JetStream
Viewer, IMS Map360等豐富的軟件平臺。
?？怂箍?/span>3D Reshaper點云分析軟件
復雜曲面建模、變形分析、特征線提取
能進行復雜曲面建模，并提取特征線、等高線等；方便地對比兩期數據，進行變形分析、超欠挖分析。
徠卡JetStream海量點云管理軟件
海量點云管理，輕松應對大項目數據
為徠卡CloudWorx用戶提供了超大型點云項目管理所必須的高效性能，可極速加載顯示所有點云，不再有延遲、卡頓現象，數據處理更流暢。
徠卡TruView三維實景發布軟件
及時便捷的網絡共享方式
可支持所有設備的瀏覽器隨時隨地進行三維實景點云的瀏覽、查看、量測和注記，讓您仿佛身臨其境一般。
廣泛的應用領域

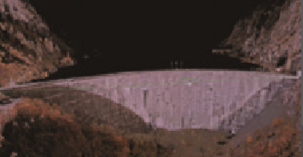

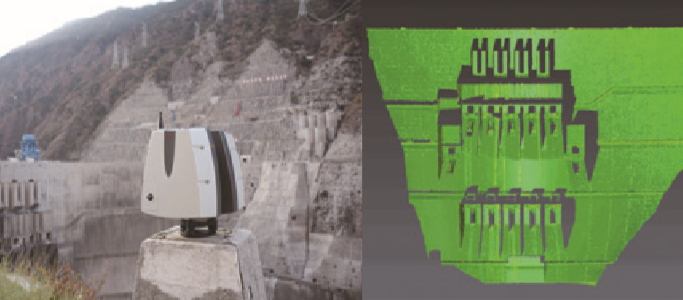

水利水電
大壩、河道等水利設施橫跨距離長，短距離掃描效率低，不容易實現整體數據獲取。徠卡ScanStation
P50能夠從一端完整獲取大壩整體數據，計算庫容、分析洪水期壩體變形等，保障設施運營安全。

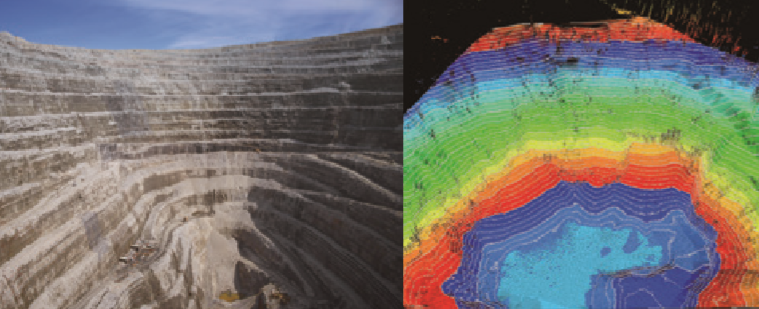

礦山地質
礦山、礦坑坡度大，下沉深，徠卡ScanStation
P50能從頂部或底部獲取完整的礦山數據，節省頻繁換站，提高效率。通過精細三維掃描，分析兩期變化方量，精確預估產量，提高礦山項目收益管理。
地形勘測
對于傳統測繪應用，尤其是大場景、大規模的地形勘測、工程測量，需要徠卡ScanStation
P50發揮長距離掃描優勢，獲取山地、峽谷等地形數據，繪制等高線、地形圖，為復雜地形勘測提供快速解決方案。

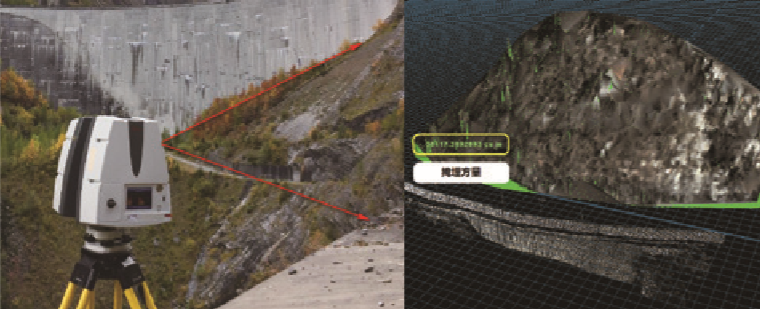

災害應急
泥石流、山體滑坡等災害危害嚴重，發生后需要第一時間制定應急搶險方案，徠卡ScanStation
P50能夠快速獲取大范圍掃描數據，第一時間計算掩埋土方量， 快速評估搶險工作量，為救援工作提供指導依據。
技術參數
|
系統精度 |
|
|
單次測量精度* |
|
|
距離精度 |
1.2
mm + 10 ppm（120m
/ 270m模式下） 3
mm + 10 ppm（570m
/ >1km模式下） |
|
角度精度 |
水平8" ；垂直8" |
|
標靶獲取精度** |
2
mm @ 50 m |
|
雙軸補償器 |
實時機載液態傳感器形式的雙軸補償，可 選開/關，分辨率1"，補償范圍+/- 5’，補償精度1.5" |
|
距離測量系統 |
|
|
類型 |
超高速WFD（波形數字化）增強技術 |
|
波長 |
1550
nm (不可見的)
/ 658 nm (可見的) |
|
激光安全等級 |
1級（符合IEC60825:2014標準) |
|
激光發射角 |
<
0.23mrad |
|
前窗激光光斑直徑 |
?3.5mm |
|
掃描范圍和反射率 |
最小距離0.4 m 最大范圍模式 反射率 120m 8% 270m 34% 570m 60% >1km 80% |
|
掃描速率 |
1,000,000
點/秒 |
|
范圍噪音* |
0.4 mm rms @ 10 m 0.5 mm rms @ 50 m |
|
視 場 角 水平方向垂直方向 |
360° 290° |
|
數據存儲容量 |
256
GB內置固態硬盤（SSD）或外接USB 設備 |
|
通訊/ 數據傳輸 |
千兆以太網，集成WLAN或USB 2.0設備 |
|
機載界面顯示 |
觸摸屏（觸筆）控制，真彩色VGA圖形顯示 （640 x 480像素) |
|
激光對中器 |
激光安全等級：1級（IEC
60825:2014） 對中精度：1.5 mm @ 1.5 m 激光光斑直徑：2.5 mm @ 1.5 m 可打開/關閉 |
|
圖像系統 |
|
|
內置相機 |
|
|
分辨率 |
單幀400萬像素17°x17°彩色圖像全景圖像7億像素 |
|
像素大小 |
2.2μm |
|
視頻 |
視頻流可縮放；根據環境自動調節曝光 |
|
白平衡 |
晴天，陰天，暖光，冷光，自定義 |
|
HDR |
色階映射/全范圍 |
|
外接相機 |
支持Canon EOS 60D/70D/80D |
|
供電 |
|
|
電源 |
24
V直流電或100
- 240 V交流電 |
|
電池類型 |
2塊內置電池：鋰電池，外掛電池：鋰電池 （通過外掛電池端口，可同時使用，支持熱插拔） |
|
工作時間 |
內置電池 > 5.5小時 （2塊電池） 外掛電池 > 7.5小時（常溫下） |
|
環境規格 |
|
|
工作溫度 |
-20°C
至 +50°C |
|
存放溫度 |
-40°C
至 +70°C |
|
濕度 |
95
%，非冷凝 |
|
防塵/防水等級 |
IP54（IEC 60529） |
|
物理規格 |
|
|
掃描儀 尺寸（長 x 寬 x 高） 重量 |
238mm
x 358mm x 395mm 12.25
kg (不含電池) |
|
電池（內置） 尺寸（長 x 寬 x 高） 重量 |
40mm
x 72mm x 77mm 0.4
kg |
|
安置 |
豎立或倒置 |
|
控制器選項 |
|
|
真彩色觸摸屏進行機載掃描控制。遠程控制：徠卡CS10/CS15/ CS20/CS35手簿，或其他遠程控制設備，例如iPad、iPhone等智能 手機；外接模擬器 |
|
|
功能 |
|
|
測量工作流程和機載 拼接 |
快速定向，設置方位角，已知后視點，后方 交會（4參數和6參數方法） |
|
檢查 & 校準 |
外業直接檢校角度參數，雙軸傾斜補償器和 距離偏離值 |
|
機載標靶獲取 |
通過視頻或掃描選取標靶 |
|
機載用戶界面 |
可選標準或高級兩種界面 |
|
一鍵掃描控制 |
掃描儀采用一鍵式操作理念 |
|
掃描區域定義 |
通過視頻或掃描選取掃描區域；批處理掃描 |
技術規格如有變更，恕不另行通知。
所有精度指標如未單獨注明，均為標準差。
*
78 %反射率。
**適用于HDS黑白標靶（4.5”）。
掃描儀：符合 IEC 60825:2014標準的1級激光
激光對中器：符合IEC
60825:2014標準的1級激光
iPhone和iPad是蘋果公司的產品型號
