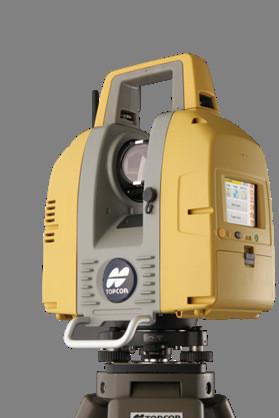

GLS-2000 三維激光掃描儀
型 號：GLS-2000
原產地：美國拓普康
用 途：360°全圓掃描，簡單方便圖形化的機載軟件，五種掃描模式，滿足各種不同應用需求，自動量取儀器高，SD 卡記錄數據，"Precise Scan Technology II" 高質量點云抑噪技術，測距精度 3.5mm/150m（長距模式），測程 350m。簡單智能的高精度點云拼接方法，ScanMaster 軟件高效處理海量點云
GLS-2000
三維激光掃描儀
高精度、多功能、智能化的完美統一
●360°全圓掃描，簡單方便圖形化的機載軟件
●五種掃描模式，滿足各種不同應用需求
●自動量取儀器高，SD 卡記錄數據
●"Precise Scan Technology II" 高質量點云抑噪技術
●測距精度 3.5mm/150m（長距模式），測程 350m
●簡單智能的高精度點云拼接方法
●ScanMaster 軟件高效處理海量點云

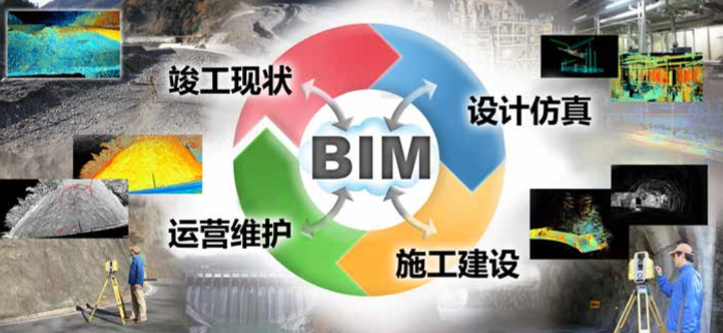

應用范圍覆蓋所有 BIM （建筑信息模型）領域
多種功能，提供簡單、穩定和安全的作業方式
兩種激光等級可選（3R 級激光或1M級激光）
GLS-2000配備3R級和1M級兩種不同功率的激光。根據不同現場的實際情況，選擇合適的激光等級，進行安全、高效的掃描作業。
廣角/長焦雙數碼相機
GLS-2000配備了兩個數碼相機，一個是視場角為170°五百萬像素的廣角相機，另一個是視場角為8.9°同軸的五百萬像素長焦相機。廣角相機可以快速獲取周圍的影像數據，長焦相機則可以拍攝到目標物的詳細信息。
支持多種點云拼接方式
GLS-2000支持多種點云拼接方法。針對各種不同的掃描現場情況，都可以簡單快速準確地完成多個測站之間點云數據的拼接。
?連接點法
?測站后視法
?形狀匹配法
世界上首款“自動量高”掃描儀
GLS-2000 配備了獨特的自動量取儀器高的功能，只需輕輕一按鍵就可以精確地測量儀器高，極大地提高了點云數據的測量精度。
360°全圓掃描
GLS-2000 具備水平360°和垂直 270°的全范圍掃描能力，可以輕松獲取較難獲取的點云數據，例如建筑物內部、橋下跨梁、高塔等物體。GLS-2000 這一超強的能力可以滿足各種工程項目的需求。
簡單方便圖形化的機載軟件
GLS-2000可以直接在儀器上進行掃描操作，無需連接 PC電腦或野外手簿。其彩色圖形化的機載軟件操作簡單方便，可將掃描數據直接記錄到SD卡中，使得野外掃描作業輕松高效。

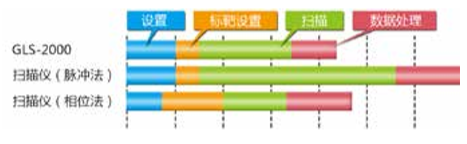

速度、精度、測程的均衡搭配，達到掃描作業的最佳效率
高效的掃描理念、更快的掃描速度
更快速、更精確的脈沖法測量技術
脈沖法測量技術提供高質量低噪聲的點云數據，Topcon 采用“超高速直接采樣技術”進一步增強了脈沖法測量技術的細分處理，從而達到更快速、更精確的測量要求。
|
點云間隔（10m處） |
掃描時間* |
|
25mm |
大約55秒 |
|
12.5mm |
大約1分50秒 |
|
6.3mm |
大約7分45秒 |
*高速模式
掃描距離長達350米
GLS-2000 提供從短距離掃描至長距離掃描等五種可選的掃描模式。例如工廠和室內可選擇短距的掃描模式，建筑物和大型構件可選擇長距離的掃描模式。
高速掃描極大地提高作業效率
GLS-2000 實現了高速激光掃描，其快速穩定高效的掃描性能貫穿于整個工程項目的始末，極大地提高整個工程項目的生產力和效率。
Precise Scan Technology II 技術
Precise Scan Technology II高質量點云抑噪技術極大地改進了點云數據的質量， 提高了點云數據的性噪比和精度，簡化了點云數據處理的工作量。
五種掃描模式
GLS-2000提供了：長距模式、近景模式、高清模式、高速模式、安全模式等共五種不同測程的掃描模式。在任何掃描環境下，它都能夠快速、高效、準確地完成掃描作業任務。

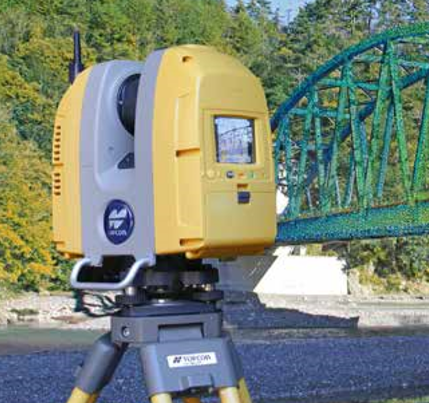

大型結構件掃描觀測
掃描數據可以早期及時檢測到大型結構件（如：橋梁、塔、堤壩等）的惡化區域，有助于進行維修和加固。3D數據可以用來量測損壞區域幾何形狀和尺寸，計算維修所需材料的體積。周期性的定期掃描監測是防止大型結構件坍塌的有效手段之一。
室內設施的掃描建模
GLS-2000可以在不影響設備正常運行的情況下快速掃描采集到高精度的3D點云數據，生成管網線路或者設備的3D模型，用于工廠設備的改擴建和搬遷。GLS-2000提供了近景模式的掃描方法，采用安全的1M級激光，可以在那些激光受限制的區域進行正常的掃描作業。
五種可選的掃描模式
掃描模式 掃描距離 不同掃描模式可測量的參考對象 反射率 9% 18% 90% 高清模式 - 40m 100m 高清晰物體 ，考古遺址 ，古建筑物等等 高速模式 - 90m 210m 事故調查 ，災害預警，短期工程項目等 安全模式 - 90m 210m 步行街、激光敏感區域等 長距模式 - 150m 350m 高大的建筑物，大型建筑工地 ，體積測量等 近景模式 40m - - 低反射率物體 *
* 指潮濕、有積水或者反射率很低的物體表面。

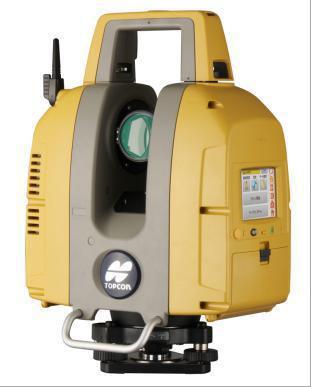

GLS-2000
技術指標
型號 GLS-2000 掃描單元 類型 脈沖法 距離測量模式* 高清模式 高速模式 安全模式 長距模式 近景模式 90%反射率 100m 210m 210m 350m - 18%反射率 40m 90m 90m 150m - 9%反射率 - - - - 40m 激光 1064nm 激光等級 3R 1M 3R 掃描分辨率 光斑大小 ?≦4mm ?≦11mm 1~20m 1~150m 點間距 最小3.1mm（10米處） 最大點數 H：20,268點/列（360°），V：15,202點/列（270°） 掃描速度 最大120,000點/秒 視場角 H:360°/V:270° 角度精度 H:6”/V:6” 距離精度 3.5mm() 3.5mm() 4.0mm() 3.5mm() 3.5mm() 1~90m 1~110m 1~110m 1~150m 1~40m 表面精度 1~90m 1~110m 1~110m 1~150m 1~40m 儀器高測量 測量范圍 0.3~2.0m 測量精度 3.0mm（使用專用反射片） 相機單元 視場角 廣角相機：對角線170° 長焦相機：11.9°（H）×8.9°（V） 像素 廣角相機和長焦相機均為500萬像素 傾斜傳感器 類型 液態雙軸補償器 補償范圍 ±6’ 顯示單元 類型 3.5英寸VGA彩色觸摸屏液晶顯示器 其他 激光對中 光斑大小?1mm(1m)/?4mm(1.5m) 影像對中 放大范圍：1m 端口 卡槽 SD卡（Class6SDHC或者更高版本） 電源 電池 BDC70 容量 5240mAh/1塊，共4塊 標定電壓 7.4V/1塊，共4塊 工作時間 2.5小時/4塊(連續掃描) 物理特性 尺寸 228(長)×293(寬)×412(高)mm（帶手柄和基座） 儀器高 226mm（從儀器基座底部到儀器中心位置的距離） 重量 10kg（含電池和基座） 工作環境 工作溫度 -5~+45℃ 存儲溫度 -20~+60℃ 防塵防水 IP54(JISC0920,IEC60529)
* 因氣象條件和大氣穩定性等外界條件的變化有所差異
標準配置
?GLS-2000掃描儀主機
?BDC70電池×4
?CDC68A電池充電器×2
?EDC113電纜線×2
?儀器箱
?干燥劑
?清潔布
?SD存儲卡
?SD存儲卡盒
?工具包
?標靶貼片
?中心標靶
?使用說明書
?質保認證
