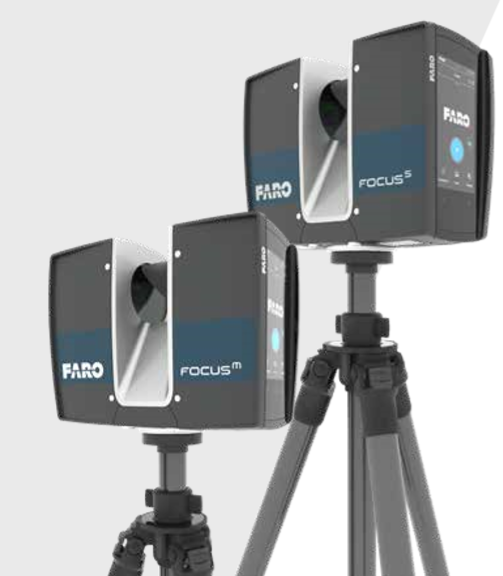

FARO? Focus Laser Scanner 三維激光掃描儀
型 號：Focus Laser Scanner
原產地：法國FARO
用 途：FARO Focus 激光掃描儀專為建筑、工程、建造、公共安全和取證以及產品設計等行業的室內外測量應用而設計。這些設備幫助將現實世界數字化，獲取用于分析、協作和作出最佳決策的信息，以改進和確保項目和產品的總體質量。
FARO? Focus Laser Scanner
最緊湊、輕便、直觀的激光掃描儀系列
適合短、中、長距離應用的激光掃描儀
FARO Focus 激光掃描儀專為建筑、工程、建造、公共安全和取證以及產品設計等行業的室內外測量應用而設計。這些設備幫助將現實世界數字化，獲取用于分析、協作和作出最佳決策的信息，以改進和確保項目和產品的總體質量。
Laser Scanner FocusS 系列提供諸多高級功能。除了增強的距離，角度精度和量程外，FocusS 掃描儀的現場補償功能可確保高質量的測量，而外部配件擴展區和HDR功能使掃描儀非常靈活。
精度
通過結合使用最先進的傳感器技術，實現最高的精度和測距。
現場補償
借助現場補償功能，用戶可以在掃描前立即驗證和調整補償，確保高質量的掃描數據和可追溯的文檔。
現場配準
在現場數據采集期間，激光掃描儀可即時將掃描數據無線傳輸?shù)?/span> FARO SCENE，進行實時掃描處理和配準，從而提高效率并節省時間。
重新掃描遠距離靶標
掃描組功能可識別要以較高分辨率重新掃描的多個區域， 以執行準確的靶標檢測或捕獲感興趣區域的更多細節。
IP54 防護等級和更大的溫度范圍
采用密封設計，工業標準異物防護(IP) 等級認證達 IP54
級，Focus 可在 -20℃ 至 55℃ 9 的潮濕天氣條件下使用。
緊湊且便攜
Focus Laser Scanners 是其性能等級中體積最小、重量最輕的設備。
優點
? 可追溯的校準和市場領先的現場補償功能讓用戶對所記錄的數據質量充滿信心。
? 可在挑戰性的環境下完成掃描且具有塵土、碎屑和濺水保護功能。將 FocusS 掃描儀倒置安裝，例如在大廳的天花板下。
? Focus 激光掃描儀產品組合能為各種要求和預算提供最經濟的三維掃描解決方案。
? 直觀、易于操作的觸摸屏界面以及實踐和在線教程確保將培訓難度降至最低。
? 配備適合各種標準 CAD 系統的接口，確保有效的集成現有的軟件架構和工作流程。
規格
|
FocusSSeries S350|S150|S70 |
FocusM70 |
|||||||||||||||
|
測距單元 |
||||||||||||||||
|
可視范圍: |
122-488Kpts/sec（在614m處） 976Kpts/sec（在307m處） |
122-488Kpts/sec（在614m處） |
||||||||||||||
|
距離1: |
||||||||||||||||
|
90%反射率（白色） |
0.6-350m|0.6-150m| 0.6-70m |
0.6-70m |
||||||||||||||
|
10%反射率（黑灰色） |
0.6-150m|0.6-150m| 0.6-70m |
0.6-70m |
||||||||||||||
|
2%反射率（黑色） |
0.6-50m|0.6-50m| 0.6-50m |
0.6-50m |
||||||||||||||
|
測距噪音2 |
10m時 |
10m時-噪聲壓縮3 |
25m時 |
25m時-噪聲壓縮3 |
10m時 |
10m時-噪聲壓縮3 |
25m時 |
25m時-噪聲壓縮3 |
||||||||
|
mm |
||||||||||||||||
|
90%反射率（白色） |
0.30 |
0.15 |
0.30 |
0.15 |
0.70 |
0.40 |
0.70 |
0.40 |
||||||||
|
10%反射率（黑灰色） |
0.40 |
0.20 |
0.50 |
0.25 |
0.80 |
0.40 |
0.80 |
0.40 |
||||||||
|
2%反射率（黑色） |
1.30 |
0.65 |
2.00 |
1.00 |
1.50 |
0.80 |
2.10 |
1.10 |
||||||||
|
測量速度(pts/秒): |
122,000/244,000/ 488,000/976,000 |
122,000/244,000/ 488,000 |
||||||||||||||
|
測距誤差4: |
±1mm |
±3mm |
||||||||||||||
|
角精度5: |
19角秒 （豎直角/水平角） |
未注明 |
||||||||||||||
|
三維位置精度6: |
10m:2mm/25m:3.5mm |
未注明 |
||||||||||||||
|
色彩單元 |
||||||||||||||||
|
分辨率: |
Upto165megapixelcolor |
|||||||||||||||
|
高動態范(HDR): |
ExposureBracketing2x,3x,5x |
|||||||||||||||
|
視差: |
由于同軸設計而最小化 |
|||||||||||||||
|
旋轉單元 |
||||||||||||||||
|
視野范圍: |
300°縱向7/360°橫向 |
|||||||||||||||
|
步長: |
0.009°(360°的三維像素為40,960)縱向 /0.009°(360°的三維像素為40,960)橫向 |
|||||||||||||||
|
最大垂直掃描速度: |
97Hz(縱向) |
|||||||||||||||
|
激光(激光發射器) |
||||||||||||||||
|
激光等級: |
1級激光 |
|||||||||||||||
|
波長: |
1550nm |
|||||||||||||||
|
光束發散角: |
0.3mrad(1/e) |
|||||||||||||||
|
出射光束直徑: |
2.12mm(1/e) |
|||||||||||||||
|
數據處理和控制 |
||||||||||||||||
|
數據存儲: |
SD,SDHC?,SDXC?;256GB存儲卡 |
|||||||||||||||
|
掃描儀控制: |
通過觸摸屏和WLAN連接?？赏ㄟ^帶有HTML5的移動設備進行訪問 |
|||||||||||||||
|
|
FocusS Series S 350 | S 150 | S 70 |
FocusM 70 |
| 接口連接 |
||
| WLAN: |
802.11n (150 Mbit/s)，作為現有網絡中的訪問點或客戶端 |
|
| 其他功能 |
||
| 雙軸補償器： |
對每次掃描進行水平校準，精度達到 19 角秒，誤差 范圍 ±2° |
|
| 高度傳感器： |
通過電子氣壓計，與固定點相對的高度可添加至掃描圖像 |
|
| 指南針8: |
電子指南針可指示掃描的方向 |
|
| GNSS: |
集成 GPS 和 GLONASS |
|
|
現場補償： |
創建當前質量報告并自動改善補償 |
- |
| 附件擴展接口： |
附件擴展接口用來將多種配件連接到掃描儀 |
- |
| 反向安裝： |
是 |
是 |
|
在 SCENE 軟件中實時現場配準 |
連接到 SCENE，實時掃描、處理和配準，和創建概覽圖 |
- |
|
電子自動化接口 |
可用選項，僅在銷售時可選擇 |
- |
|
數字散列功能 |
掃描儀將對掃描數據進行散列加密并簽名 |
|
| 重新掃描遠距離靶標 |
定義區域的數據，能夠在更遠的距離以更高的分辨率被重新采集 |
|
|
重拍照片 |
選擇包含多余對象的單張照片并重新拍攝 |
|
| 一般規格 |
||
| 電源電壓: |
19V （外置電源） 14.4V （內部電池） |
|
| 功耗: |
15W（待機時）25W（掃描時） 80W（充電時） |
|
| 電池使用時間: |
4.5 小時 |
|
| 工作溫度: |
5 - 40℃ |
|
| 擴展工作溫度9: |
-20 - 55℃ |
|
| 貯存溫度: |
-10 - 60℃ |
|
| 防護等級: |
IP54 |
|
| 濕度: |
無凝結 |
|
| 重量: |
4.2kg(包括電池) |
|
| 尺寸: |
230 x 183 x 103mm |
|
| 維護/校準: |
每年一次 |
|
