加拿大Roctest公司產品在LNG儲罐監測中的應用
介紹
簡要說明
液化天然氣（LNG）是在中壓下壓縮的天然氣，但在-169°C（-260°F）下冷卻，以保持其液態，便于儲存和運輸。天然氣作為液體的體積是其氣體體積的1/600。
液化天然氣的儲存主要通過兩種方式進行設計：在專門設計的海上船舶中或在大型儲罐（液化天然氣儲罐）中。雖然第一種方法確實需要監測，但Roctest主要涉及液化天然氣儲罐監測。液化天然氣接收站內使用的管道（用于運輸、再氣化等）也可能需要監控。
儲 罐
世界各地使用了許多不同設計的液化天然氣儲罐。最常見的施工設計之一包括以下內容：
1-直徑約90m的厚混凝土底板
2-40m高的雙壁儲罐（外壁由混凝土制成，內壁由不銹鋼/鎳復合材料制成）
3-覆蓋有圓頂形鋼筋混凝土屋頂?shù)膽腋∈轿蓓?/span>
為了使外壁與液化天然氣的低溫隔絕，在外壁和內壁（也稱為環形空間）之間安裝了幾種隔熱裝置：
1-內壁旁邊的彈性毯子（本質上是一堆窗簾）
2-珍珠巖隔熱層（類似于粉末），通過振動壓實完全填充環形空間
3-沿外墻高達10m的拐角保護（鋼簾）
每個壁之間的典型距離小于1m，環形空間內的溫度范圍從-160°C（內壁）到外壁附近的約-50°C。儲罐和底板之間有多層混凝土和隔熱層。
監測LNG儲罐的主要好處
1 - 集成解決方案使用光纖技術和振弦傳感器的組合提供完整的解決方案。
2 - 質量保證驗證新的和現有的結構性能符合設計要求。
3 - 重大事件發生后立即對液化天然氣儲罐進行安全評估，監測地震、泄漏或火災后的狀況。
4 - 優化安全和維護提供LNG儲罐真實狀況的結構健康監測數據。
5 - 遠程訪問液化天然氣儲罐的結構健康監測可提供關鍵信息，如儲罐內部難以接近位置的熱收縮/膨脹導致的溫度、移動或變形。
6 - 遵守許多國家的法規，世界各地的政府機構要求將結構健康監測作為LNG接收站項目設計的一部分。
7 - 易于與其他監控系統集成我們的結構健康監控系統幾乎可以在任何協議（如Modbus）上工作，并且可以輕松地連接到與其他監測系統一起使用的任何PLC上。
8 - 興趣點的快速可視化我們的類似HMI的軟件可以很容易地被沒有結構工程學位的技術人員使用；關鍵數據以全圖形模式顯示。
9 - 堅固的設備我們的傳感器設計用于惡劣環境，如極端寒冷的溫度、沉重的結構、粗糙的操作等。

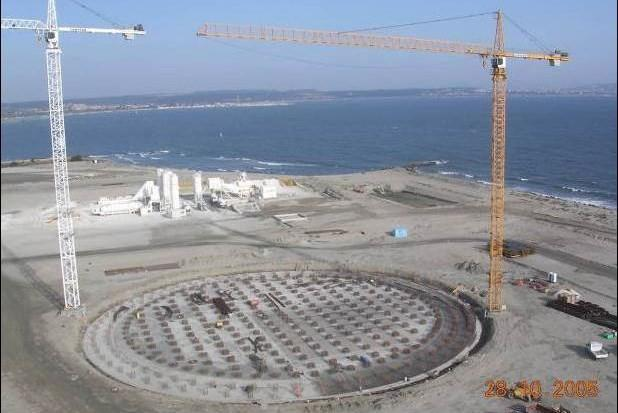

板坯應變監測
在施工期間，監測混凝土中的溫度和應變可能會加快施工時間，因?yàn)檫@兩個參數將為您提供有關混凝土養護不同階段的關鍵信息。它還可以指示在水庫剩余部分施工期間，混凝土板的特定位置是否施加了意外荷載。最后，它是一種非常經濟有效的質量控制工具，將幫助總承包商在整個施工期間評估質量。
儲罐下方沉降

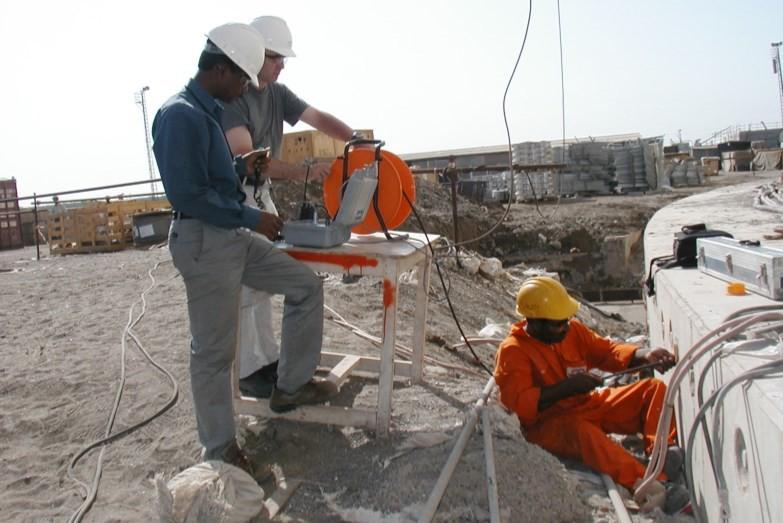

在施工、水壓試驗和正常操作期間，監測混凝土板沉降的一種行之有效的方法是使用手動插入預先安裝的測斜儀套管內的測斜探頭。雖然這是一種手動方法，但它為此類測量提供了市場上最準確的結果之一。其他監控方法也可用于自動化此任務。
水壓試驗

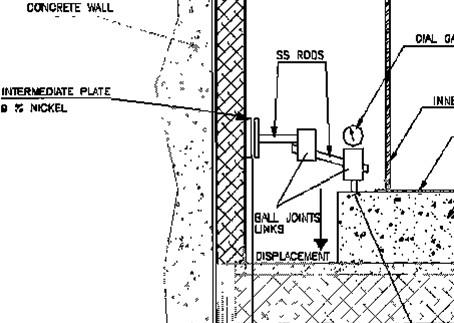

用LNG填充儲罐之前的步驟是進行水壓試驗，以使用水代替LNG監測儲罐的性能。對于設計為雙壁的液化天然氣儲罐，通過使用專門設計的傳感器和僅在水壓試驗期間使用的刻度盤，可以以經濟有效的方式監測內壁與外壁的運動。
油箱傾斜
除了板水平的沉降和環形空間內的運動外，通常監測的另一個參數是水庫混凝土外壁的傾斜度。使用電動傾斜儀，在液化天然氣接收站的施工和正常運行期間，可以通過遠程站永久跟蹤傾斜儀的移動。

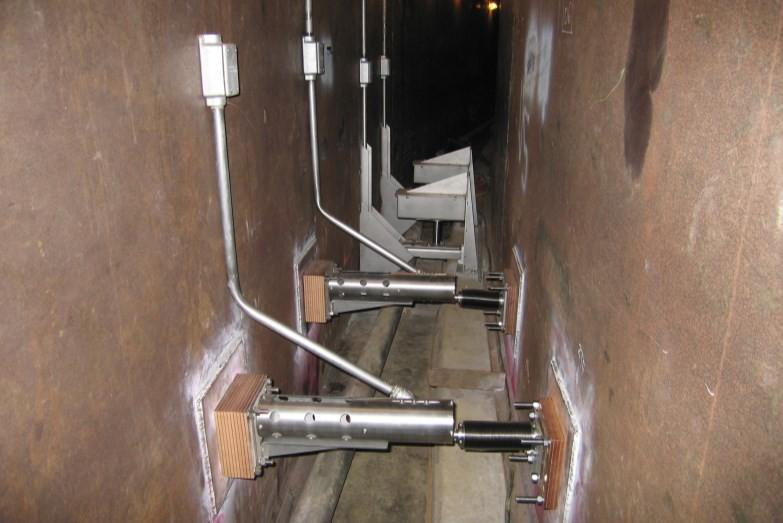

環形空間監測：垂直運動
一旦完成水壓試驗并確認儲罐的穩定性，長期而言，儲罐內（內壁和外壁之間）始終存在差異運動的風險，主要是由于儲罐內LNG的重量。我們獨特的解決方案，使用專為該應用而設計的本質安全（IS）光纖傳感器，可以監測此類移動，并將其與可能影響結果的其他結構移動隔離開來。該傳感器可以永久保持低溫（-169°C）。

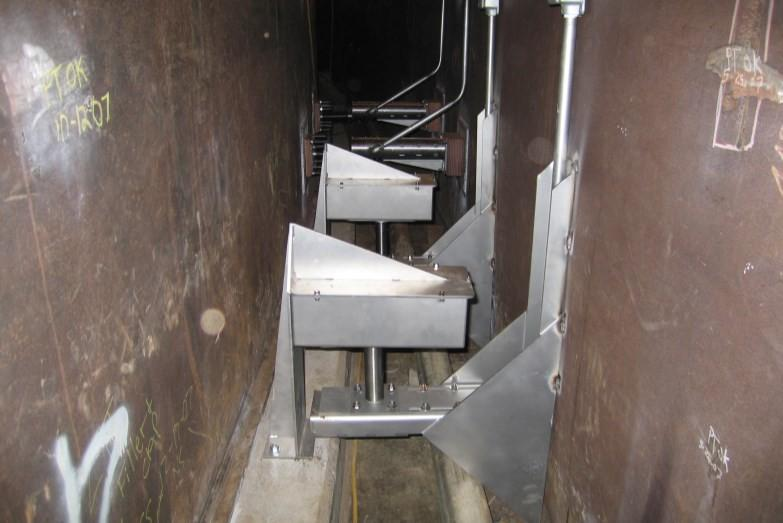

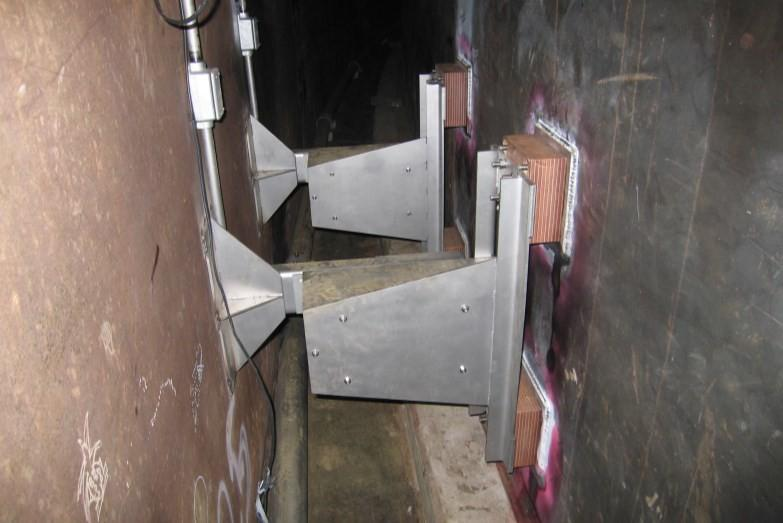

環形空間監測：水平運動
預計液化天然氣儲罐內的中壓和低溫（約-169°C）會導致外壁和內壁之間的差異運動：內壁將或多或少地“收縮”，并導致兩壁之間的運動。然而，如果沒有我們的水平監測系統，幾乎不可能量化這些差異運動。與用于垂直運動的傳感
器一樣，它也將由于內壁收縮而引起的運動與其他結構運動（如沉降或旋轉運動）隔離開來。
環形空間監測：旋轉運動
外壁和內壁之間潛在差異運動的第三個維度是旋轉：低溫和低壓，導致“收縮”也可能引發旋轉運動，從而可能在內壁內產生應變。該傳感器可使用本質安全（IS）光纖技術監測最輕微的運動，該技術的設計方式也可將因內壁收縮而產生的運動與其他結構運動（如內壁沉降和收縮）隔離開來。.
溫度監測

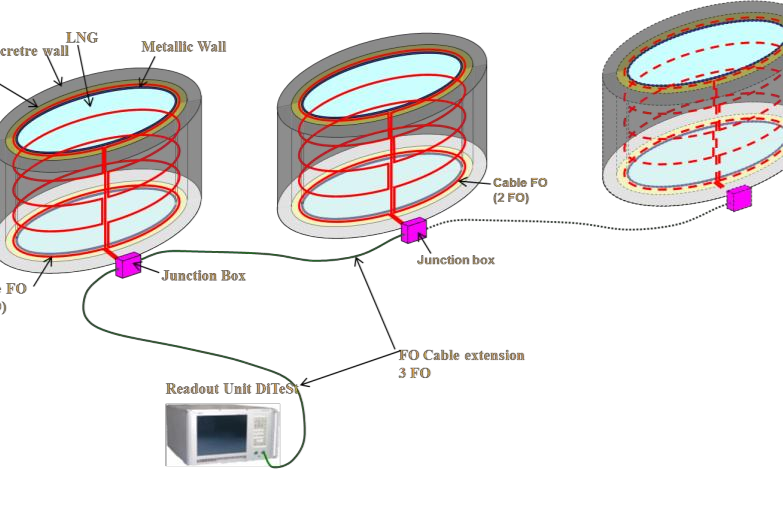

儲罐內的溫度是一個關鍵參數，需要使用儲罐內的多電阻溫度檢測器（RTD）進行測量，以便在運行期間獲得儲罐的某種溫度分布。我們的本質安全型光纖分布式溫度傳感器（DTS）僅用一根光纖就可以提供罐內溫度的無與倫比的信息—沿儲罐周邊安裝在不同高度的光纜。因此，泄漏檢測變得更加有效且成本效益更高。

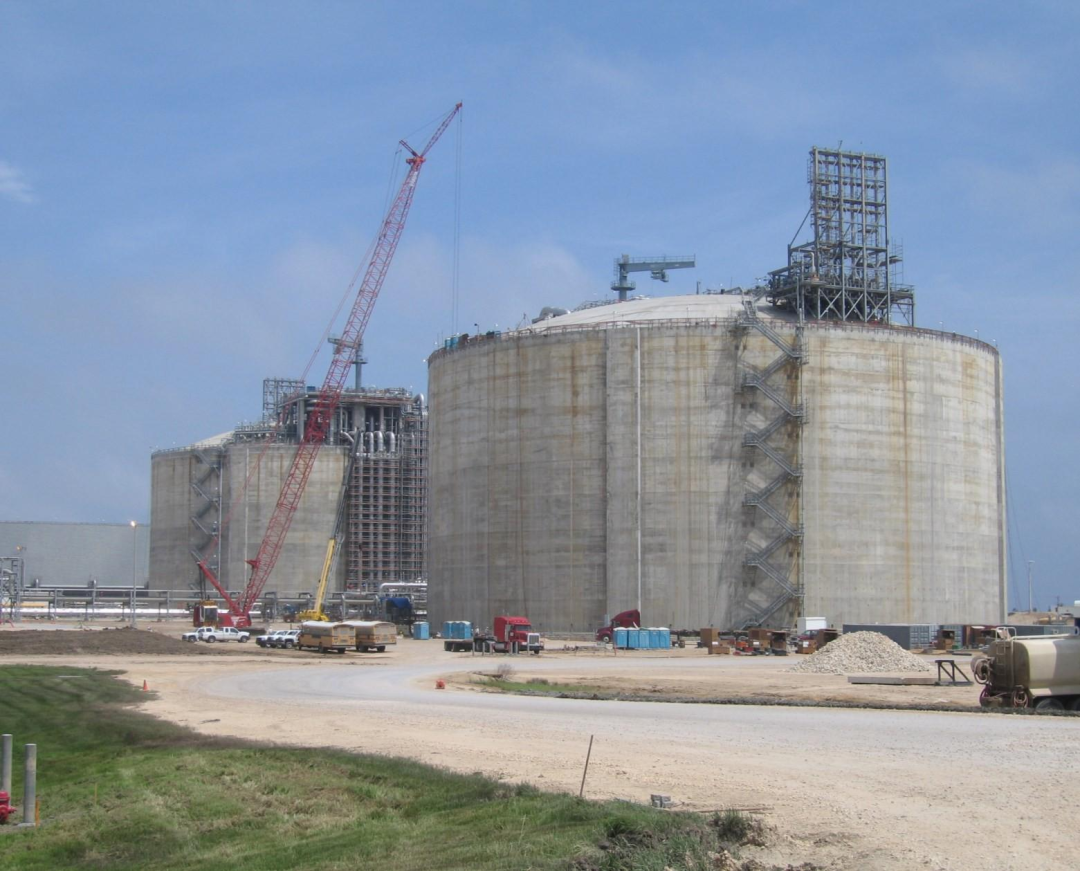

地面液化天然氣項目
地下液化天然氣項目
