日前，由瑞科（廣州）儀器科技有限公司獨家代理的荷蘭Gouda Geo履帶式靜力觸探系統成功交付中電建振沖建設工程股份有限公司。

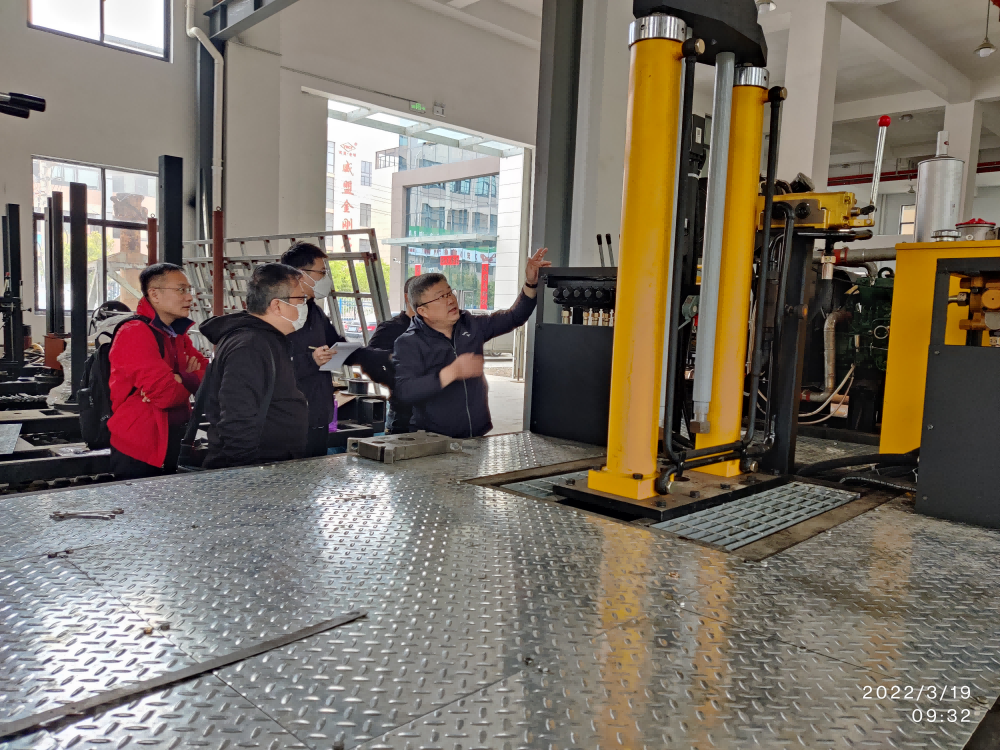

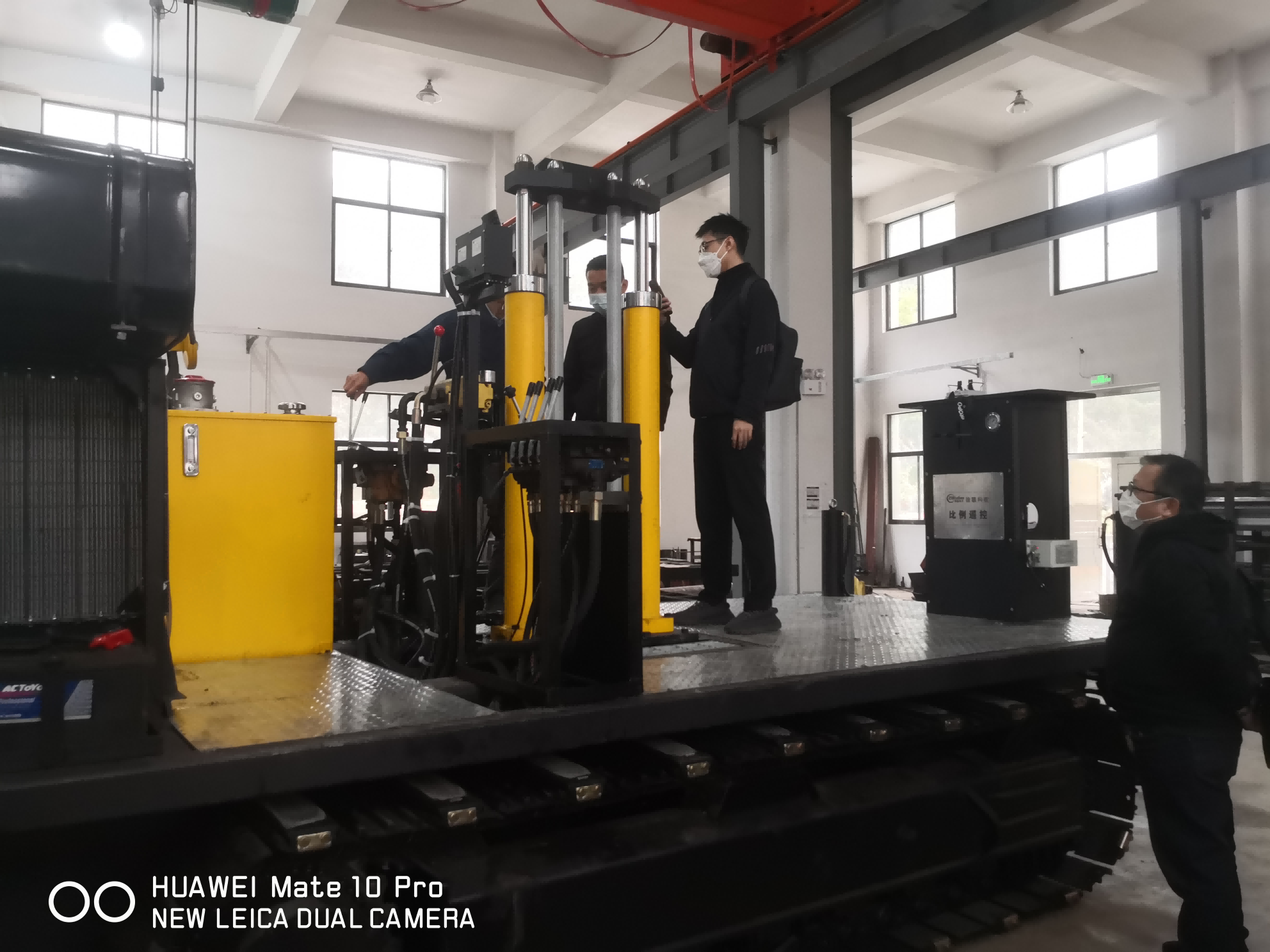

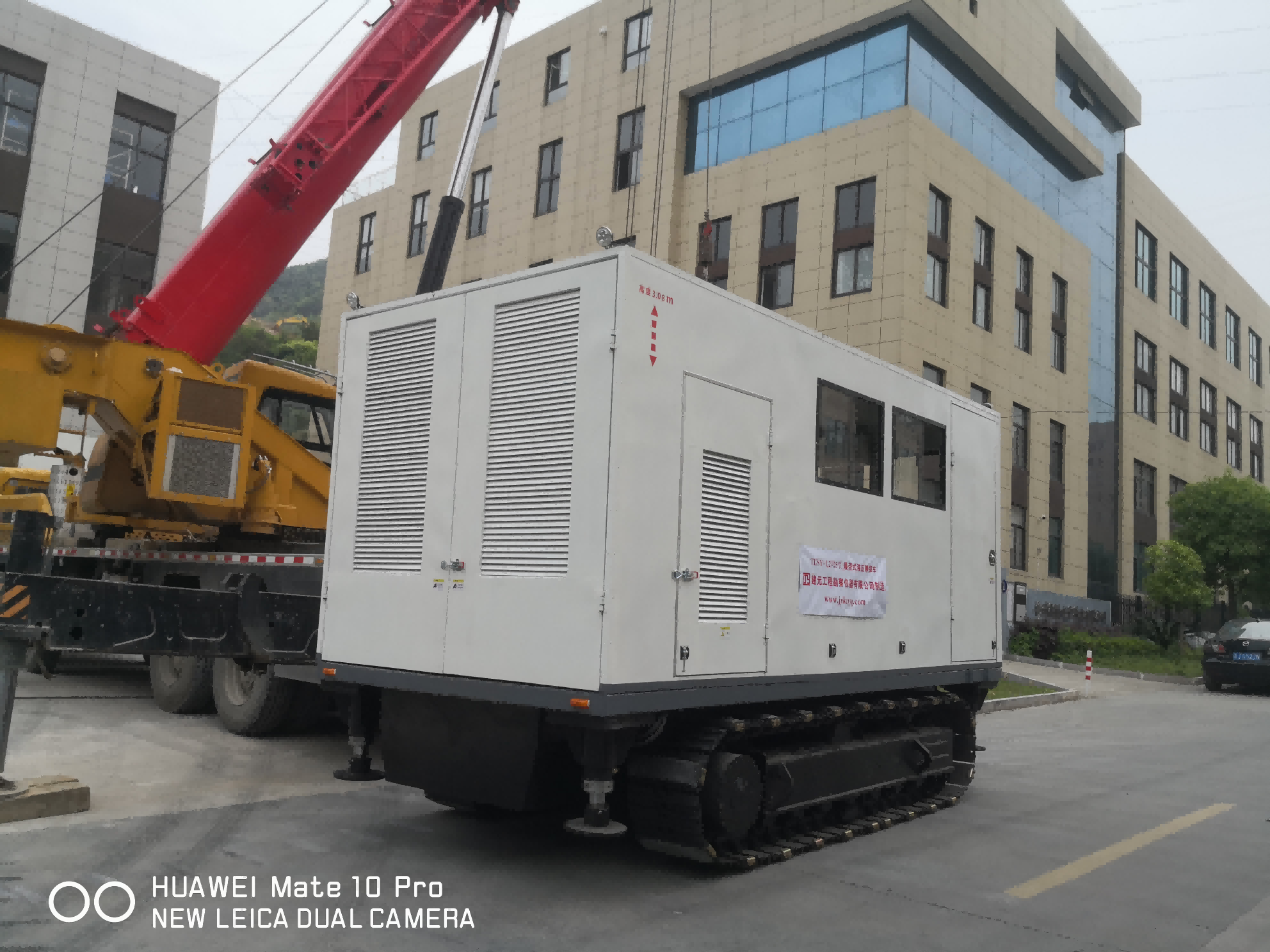

交付的履帶式靜力觸探系統

中電建振沖建設工程股份有限公司（簡稱中電建振沖）是國家一級施工企業， 是集工程施工及其新技術開發、應用和推廣為一體的企業，隸屬于世界500強企業中國電力建設集團有限公司。中電建振沖從成立之初便積極培育和開拓海外市場，通過多年的努力已積累了豐富的國際項目運作經驗，先后參建的項目涵蓋新加坡、馬來西亞、阿爾及利亞、阿聯酋、巴基斯坦、以色列、秘魯、港澳地區等10余個國家和地區。

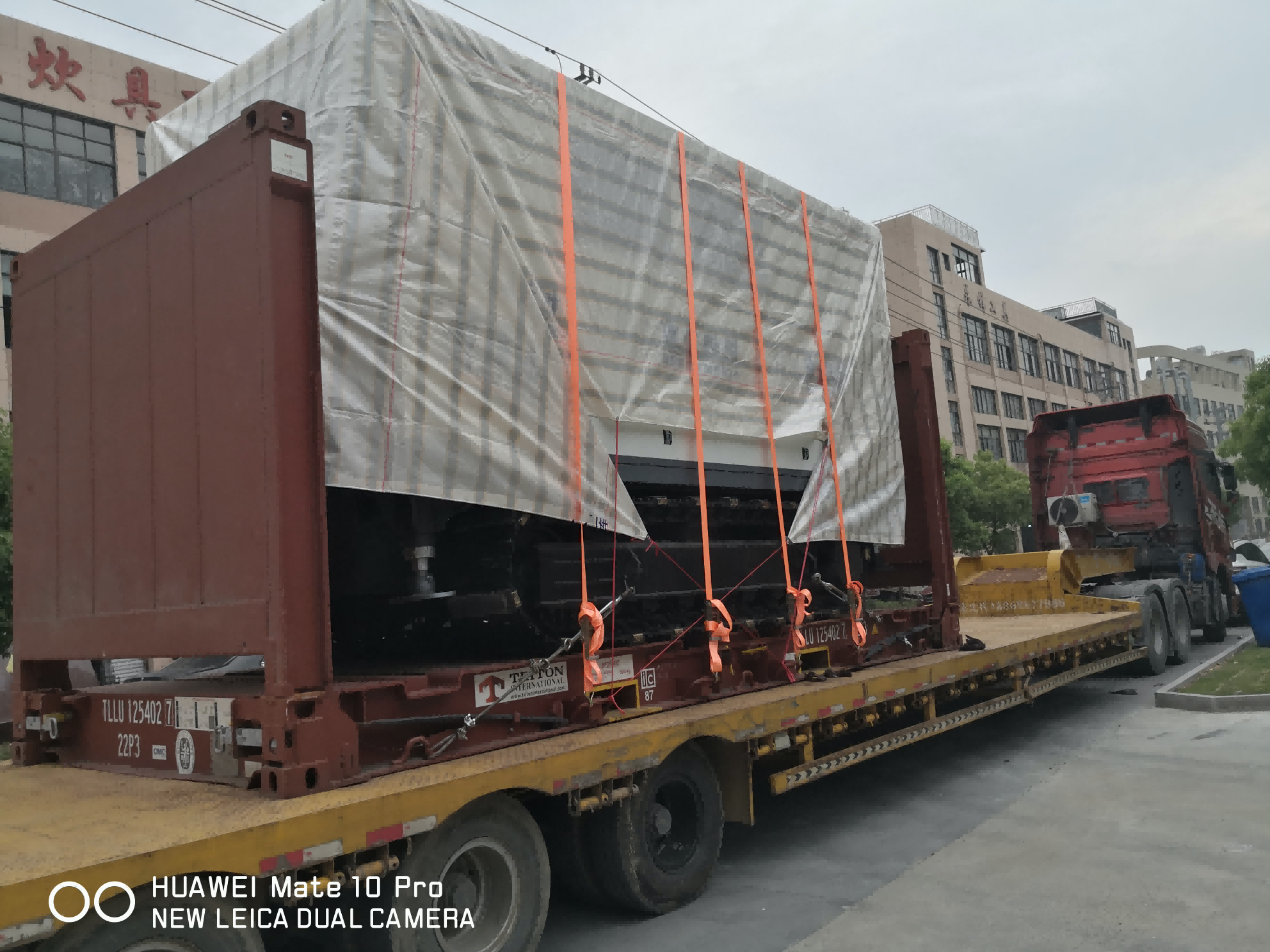

本次交付的核心部件是荷蘭Gouda Geo公司生產的CPTU靜力觸探系統，配備國產自主研發的21噸履帶式靜力觸探貫入系統，由瑞科（廣州）儀器科技有限公司與建元工程勘察儀器有限公司全力打造的全尺寸全天候履帶式靜力觸探系統。該系統將運往菲律賓，助力中電建振沖建設工程股份有限公司開拓海外原位測試市場。

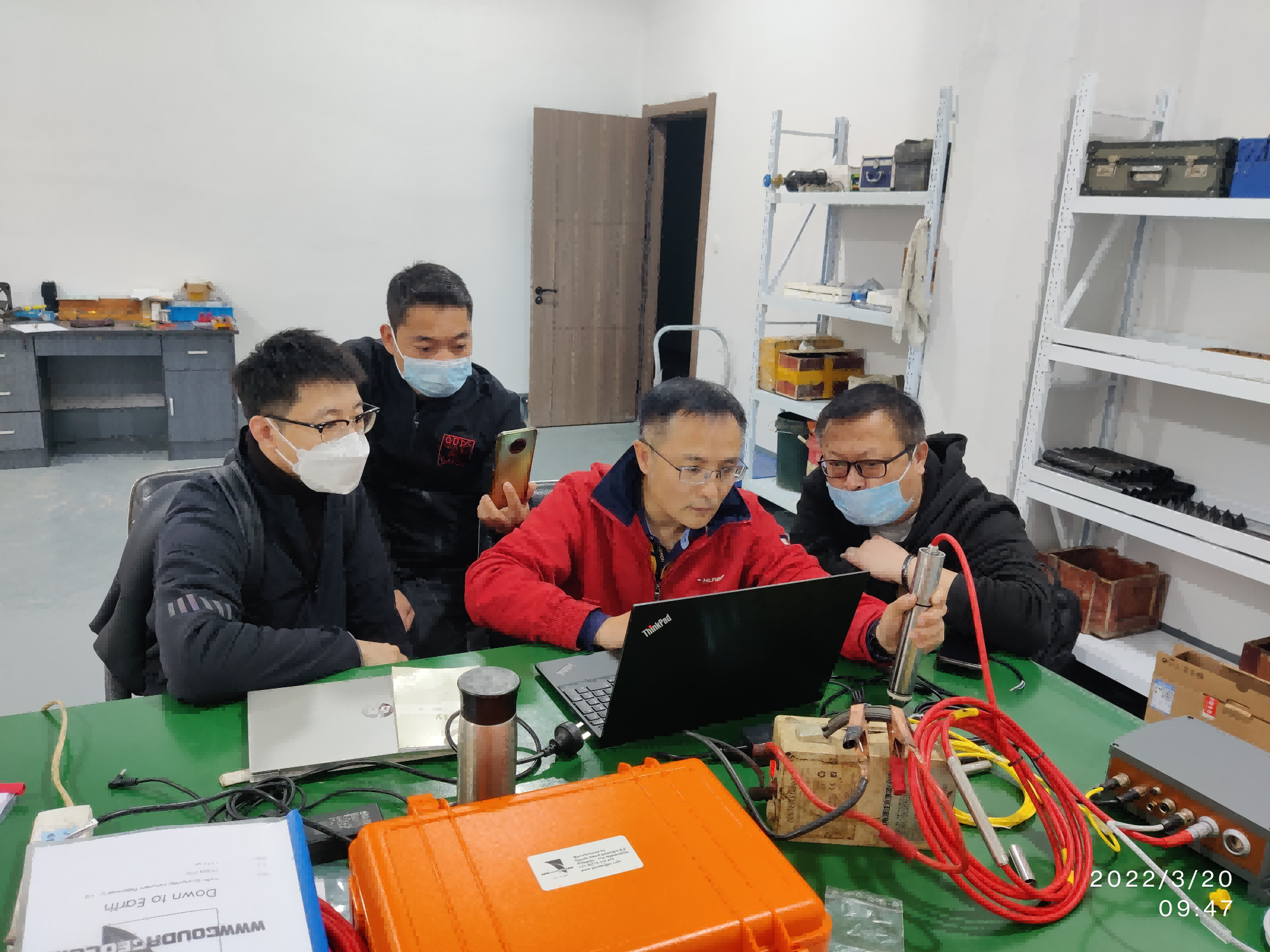

現場培訓和驗收

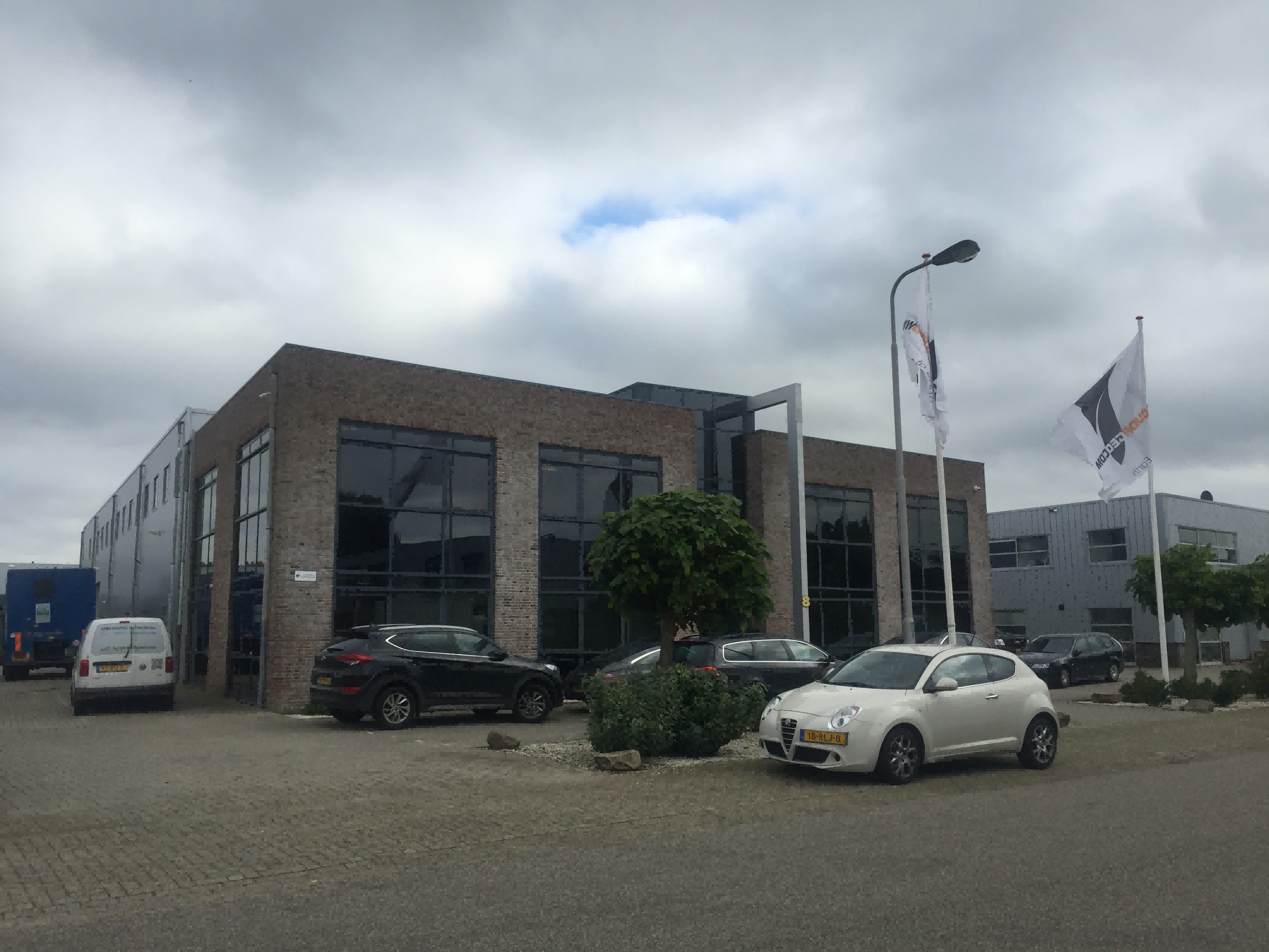

荷蘭Gouda Geo-Equipment公司源自1932年成立的靜力觸探創始廠家GMF Gouda，公司位于荷蘭 Hillegom小鎮。是一家專門從事土壤調查和試驗的研發、設計和制造商?？蛻舯椴既?30個國家和地區。

荷蘭Gouda Geo-Equipment公司可提供的設備包括：

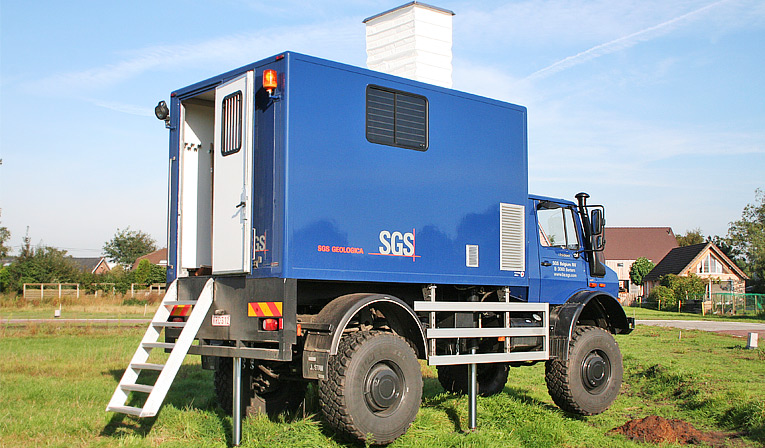

• 卡車和履帶式靜力觸探系統（陸上）

• 閘板靜力觸探系統（近岸）

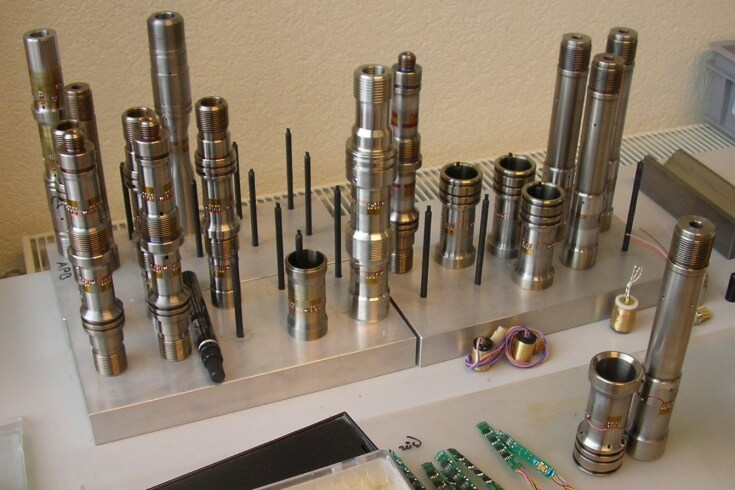

• 數字式孔壓靜力觸探探頭、數據采集儀和軟件

• 地震波靜力觸探探頭

• 含水量靜力觸探探頭

• 未爆炸彈藥檢測（磁力計）探頭

• 動力觸探系統

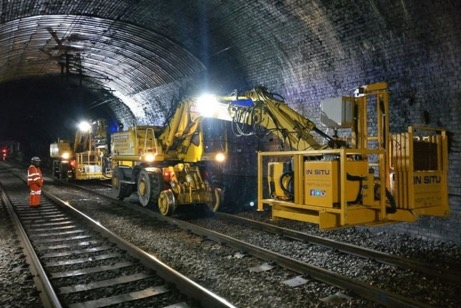

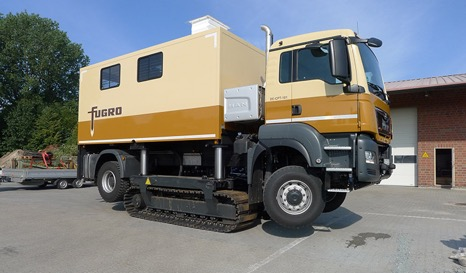

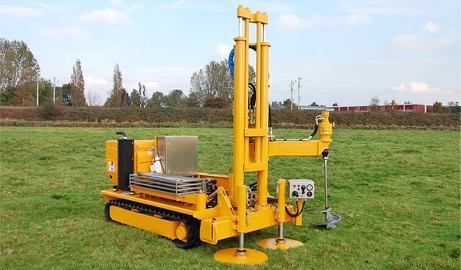

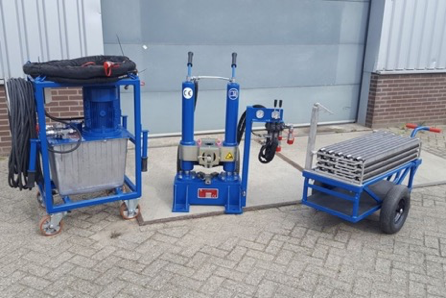

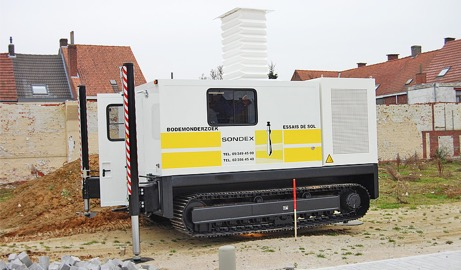

荷蘭Gouda Geo公司可提供的各種貫入設備

所有貫入系統均符合歐洲標準（2006/42/EG），測量設備符合所有國際標準（如ISO 22476-1、ASTM D5778-12等）。

地震波靜力觸探試驗（SCPT或SCPTU）已被證明是一個非常準確和可靠的試驗，是在巖土工程中確定低應變?cè)粔嚎s（P）和剪切（S）波速度剖面的重要工具。P波和S波速度與泊松比、剪切模量、體模量和楊氏模量的土壤彈性常數直接相關。從記錄的時間序列中準確地計算P波和S波到達時間對于計算可靠的地震波速至關重要。

估算橫波速度在巖土工程設計中的另一個重要應用是土壤液化評價。由于S波速度受許多影響液化的變量（如孔隙比、土壤密度、圍壓、應力歷史和地質年代）的影響，是一個很好的液化指標。

該系統具有以下優點：

• 在傳統的CPT試驗中進行了地震試驗。

• 三軸地震適配器允許在3個不同的方向上測量地震波。

• 通用多功能8通道地震儀

• 地震數據采集、顯示、繪圖、存儲和分析軟件

• 允許按照國際標準進行地震波測試

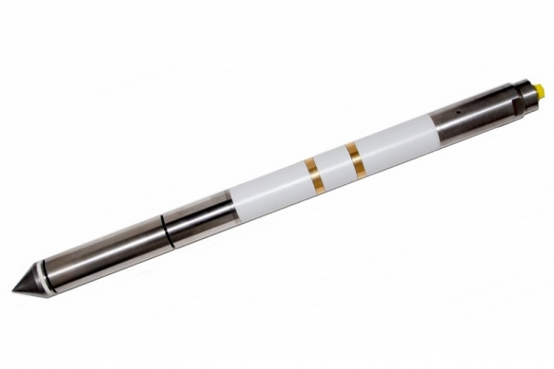

• 能夠精確地測量土壤的導電性（或電阻，如電阻與電導率的倒數）。

• 可獲得地層、含水量、鹽水入侵或環境污染方面有用的綜合信息

• 與標準的15 cm2電測式CPT（U）探頭配套使用




技術參數：

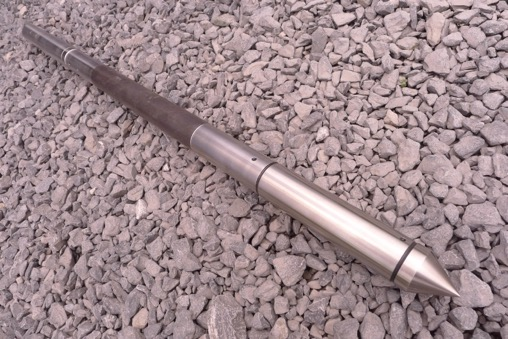

• 長度（包括S15探頭）：650 mm

• 直徑：44 mm

• 重量：5,100 g

• 設計：采用KEVLAB尼龍絕緣的ASIC測量電極

• 介電常數：從1到80（FS精度0.5%）

• 電導率：范圍為0至500毫秒/米（精度0.5%的FS）

• 土壤含水量：0～100%（FS精度0.5%）

• 工作溫度：0°～+60°C

• 儲存溫度：-45°至+100°C

• 連接器：Lemo 10引腳（其它需求也可以）

• 磁力計是用來測量磁場強度和/或方向的科學儀器。

• 探測礦化和相應的地質結構和探測埋藏物或被淹沒的物體

• 基樁打入深度的確定

• 板樁長度的確定

• 保持或回錨位置的確定

• 電力電纜位置的確定




技術參數：

• XYZ方向上的磁通門傳感器能夠確定物體的方位

• 測量范圍100,000 NT或250,000 NT

• 靈敏度1 NT

• 精度為0%，5%的滿刻度

• 分辨率為5NT（10NT為250,000 NT版本）

• 小于20 PT的噪聲電平

• 內置的雙向傾角儀與XY傳感器相結合，測量范圍為±25°（精度為0.1°），用于確定磁場的方位

• 磁力儀模塊長度350mm（不包括電錐或啞尖）

• 長度與虛設尖端500mm的組合

• 長度結合非磁性S15型（孔壓）探頭750 mm

• 直徑44 mm

• 非磁性外殼

• 外殼的“北方”標記（Y軸）

• 與CPT測深管串連接的頂部標準螺紋

• Z軸方向分辨率10 mm

• CPT-Explorer數據采集軟件允許操作者在測試過程中放大/縮小刻度圖，以便圖形的最佳呈現。

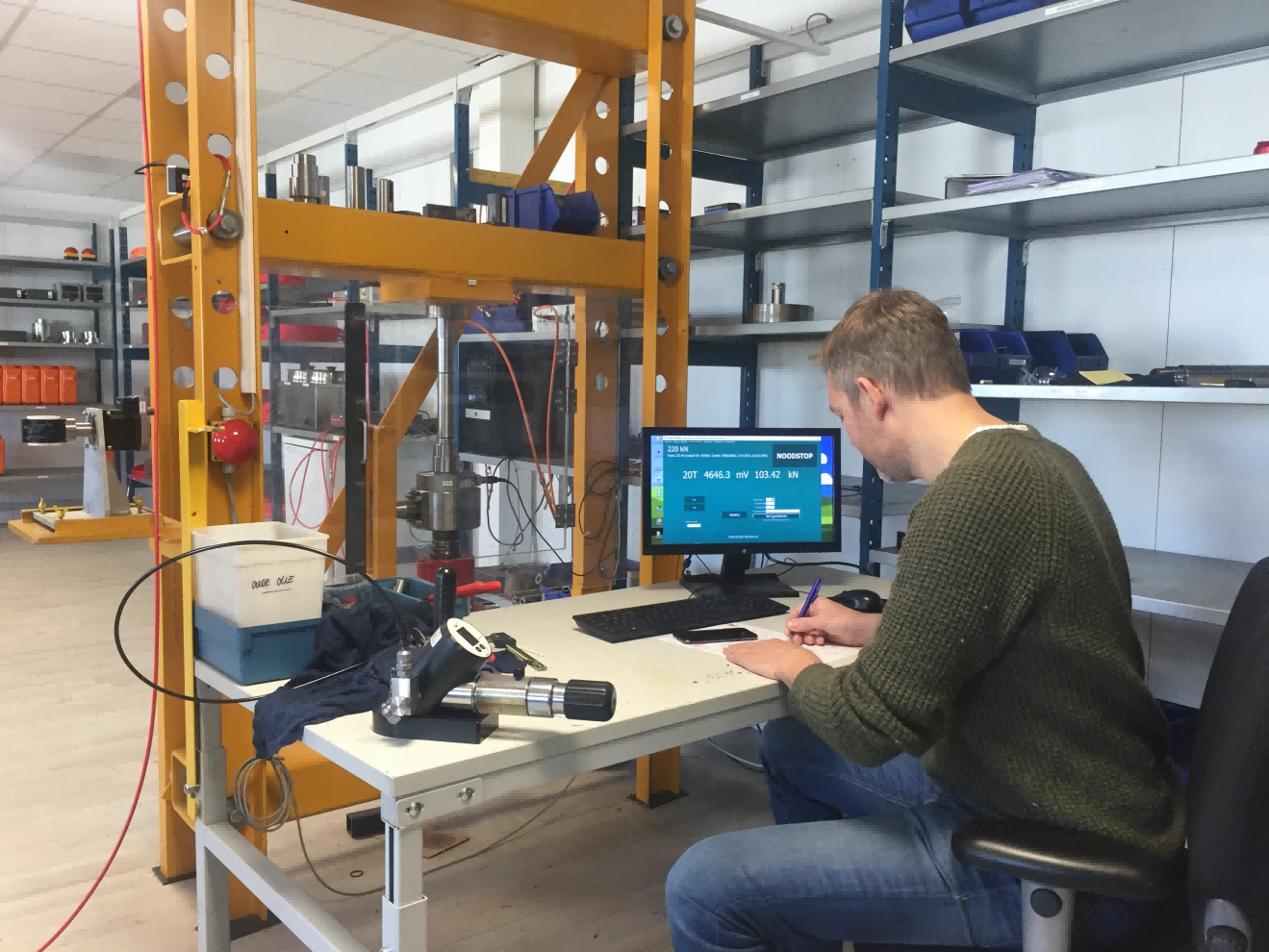

Gouda Geo使用來自以下一個或多個來源的校準數據：荷蘭Meetinstituut（NMI）或其他國家實驗室（如NIST）、自然物理常數或比率技術。校準參考數據在NMI存檔。

所有校準均符合Gouda Geo Equipment的內部質量體系、內部校準程序，并符合NEN2649、NEN3680和/或NEN5140標準的要求。
