瑞科儀器助力廣東省交通集團 “隧道工程長期安全實體實驗室建設”項目

時間：2021-7-28 來源：瑞科儀器微信公眾號 查看次數：2699

瑞科儀器助力廣東省交通集團

“隧道工程長期安全實體實驗室建設”項目

2021年5月25日，廣東省交通集團在清遠主持召開了“隧道工程長期安全實體實驗室建設”項目驗收評審會議。本次會議特別邀請了中國工程院院士陳湘生、全國工程勘察設計大師蔣樹屏、廣東省公路學會理事長陳冠雄等8位專家到會指導。

△評審會議現場

會上，陳湘生院士高度肯定了“隧道工程長期安全實體實驗室建設”項目的科技成果，他指出，我國正在逐步完善山區公路網、大力發展水下及地下交通網絡，隧道工程的運營安全及應急保障是一個重大課題，這個時期建設隧道工程長期安全實體實驗室非常必要，符合國家交通強國建設綱要、公路水路交通科技發展戰略和粵港澳大灣區發展需求，對實現“新基建”與公路交通基礎設施融合創新具有示范性意義。

△陳湘生院士發言

本項目由廣東省集團有限公司研究開發中心牽頭，廣東華路交通科技有限公司和廣東交科檢測有限公司提供技術支持，隧道實體試驗場由廣東省路橋建設發展有限公司和廣東惠清高速公路有限公司承建，廣東省交通規劃設計研究院股份有限公司負責設計。

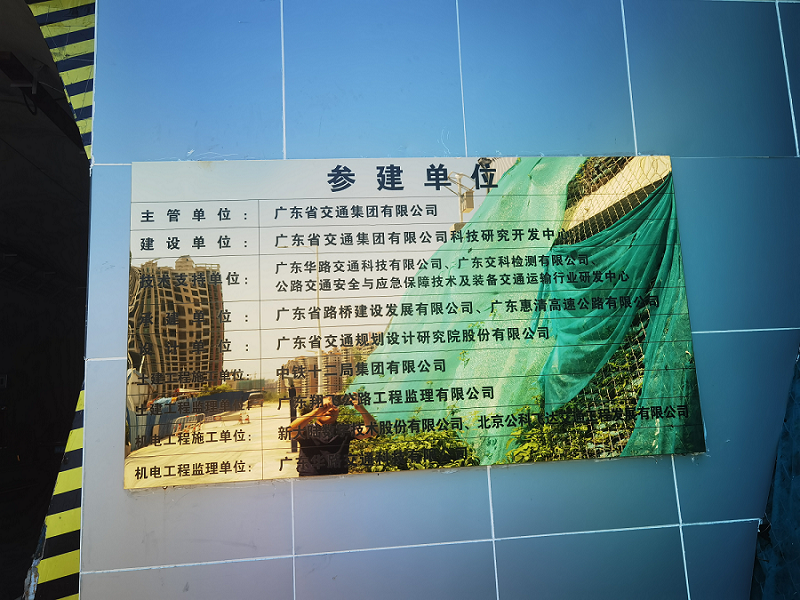

△本項目參建單位

據悉，我國雖然有23個隧道實驗室，但開展隧道運營安全研究的實體試驗?zāi)Ｐ腿匀蝗狈Α?strong style="margin:0px;padding:0px;">本次利用惠清高速太和洞隧道的臨時工程，建成了長579米，具備隧道結構安全、運營安全、隧道建設條件三大類15個試驗功能的“建管養一體化”實體隧道試驗場，開創了國內第一長實體隧道試驗場。

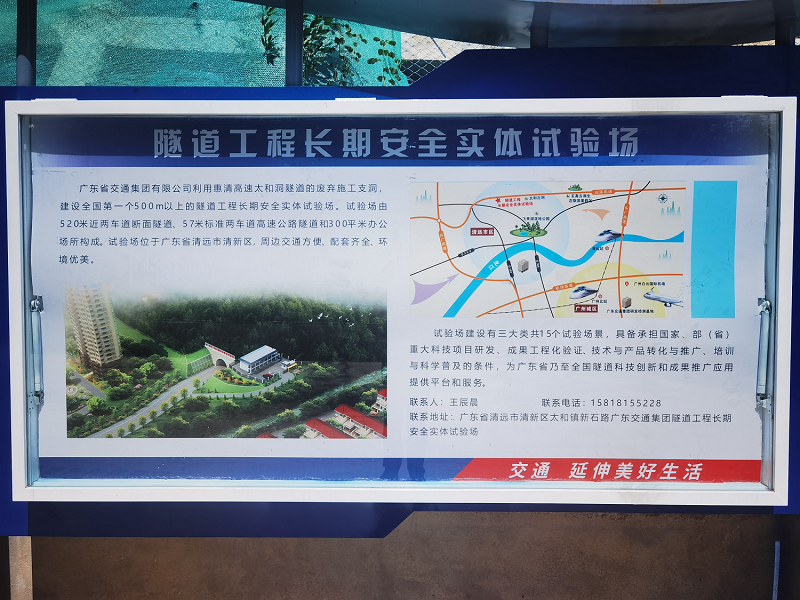

△試驗場簡介

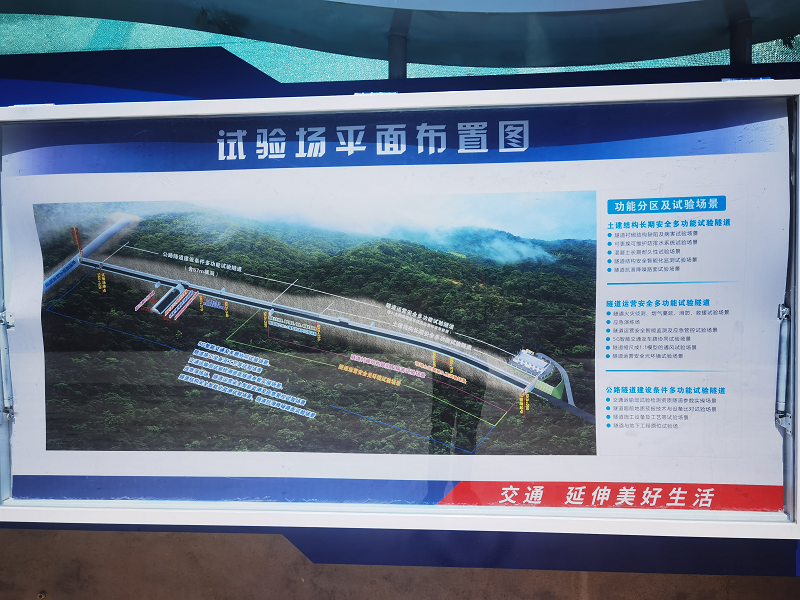

△試驗場平面布置圖

隧道工程長期安全實體實驗室以解決隧道工程結構安全和交通安全為目標，瞄準5G、人工智能、物聯網、大數據等在隧道工程安全保障中的集成應用和創新，力爭在濕熱地區公路隧道結構長期安全、長大公路隧道高抗滑低噪音路面修筑、公路隧道運營安全及災害應急保障、公路隧道智能交通安全管控等方向取得創新性成果，致力于推動隧道工程科技研發、成果轉化和人才培養，推進粵港澳大灣區交通建設，做好科技+交通強國這篇大文章。

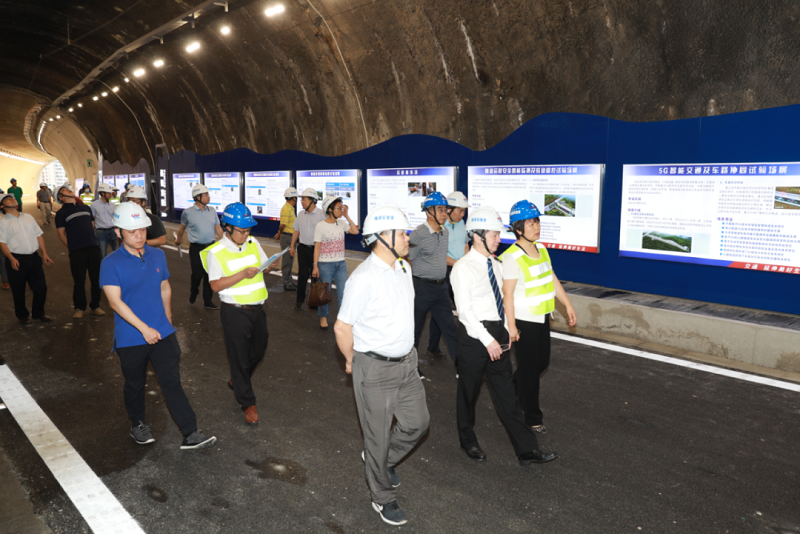

△評審專家實地考察

△評審專家合影

瑞科（廣州）儀器科技有限公司全程參與了本試驗場隧道結構安全智能化監測設備的供應和安裝調試工作。

本次試驗場采用的監測設備具有如下特點：

采用設備數量多，共埋設了49只振弦式應變計，49只光纖光柵應變計，2個地下水位監測傳感器、4個水壓力傳感器、2個堰流計、8個荷重傳感器、4個多點位移計、28只鋼筋計、40只土壓力盒、4套振動監測傳感器、1套雨量計、34米柔性測斜儀及2000多米的分布式光纖傳感器。

采用傳感器種類多，涉及傳感器種類包括振弦式傳感器、MEMS傳感器、光纖光柵傳感器、分布式光纖傳感器等。

實現云平臺、全自動化監測，所有傳感器通過物聯網技術，實現云平臺查看和預警，整套系統實現自動化監測。

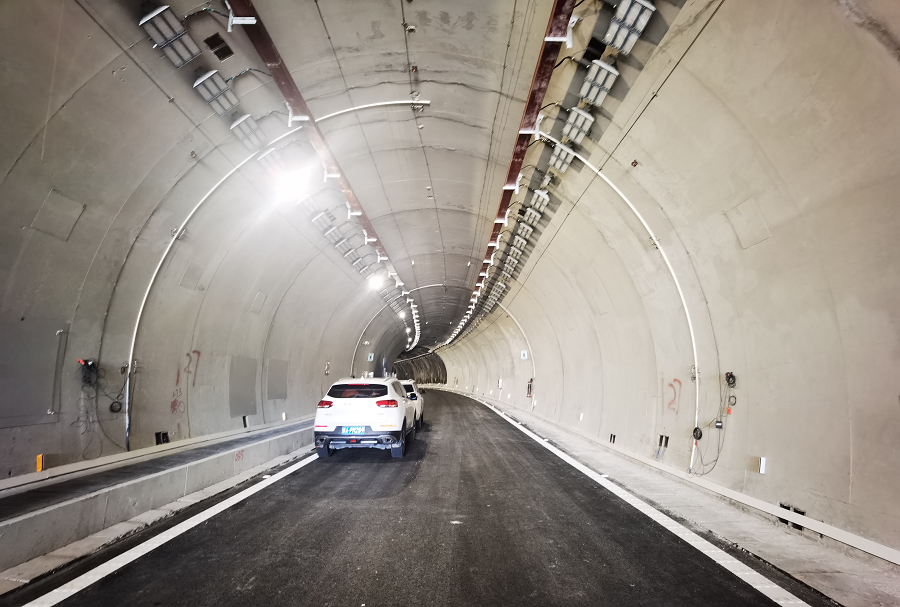

△隧道監測系統安裝現場

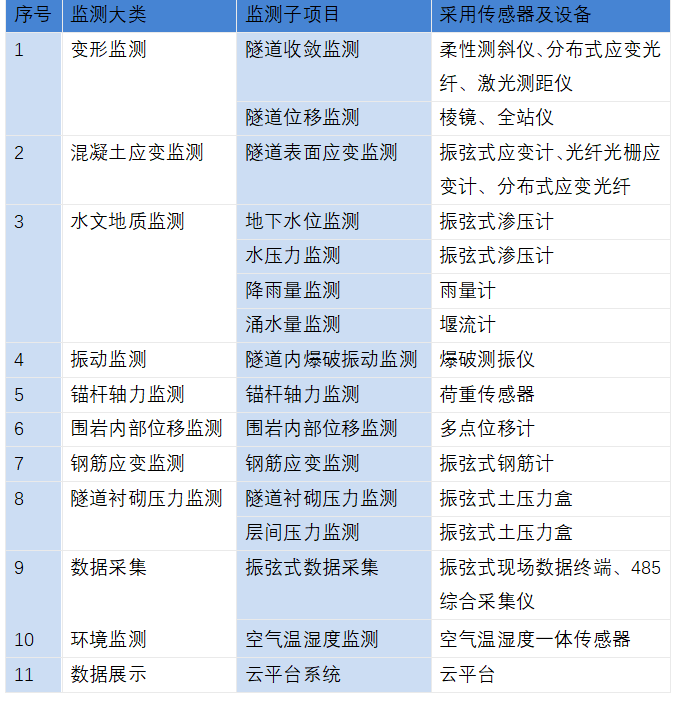

本項目采用的設備一覽表

設備1

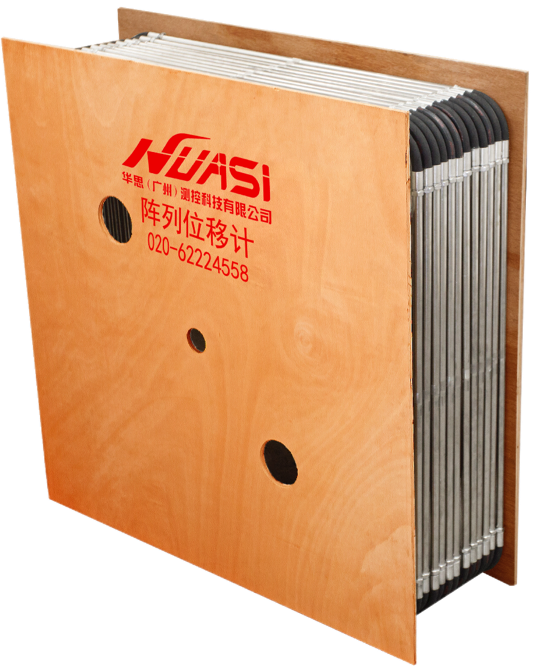

ADMX柔性測斜儀

ADMX系列陣列位移計實時三維監測系統集陣列位移計、數據采集設備、監測云平臺于一體，系統可實現監測數據實時采集、監測成果分類規范化存儲、報警信息多樣化推送等功能。環形安裝，可以監測隧道收斂。

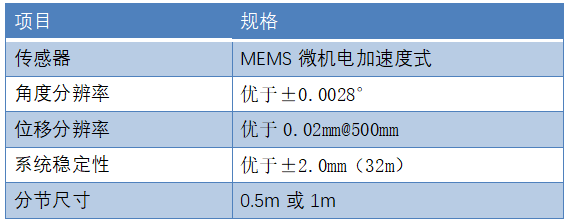

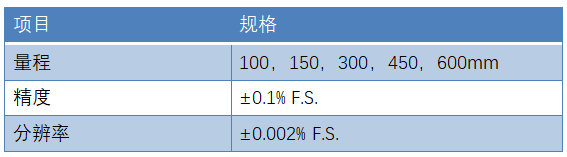

技術規格

設備2

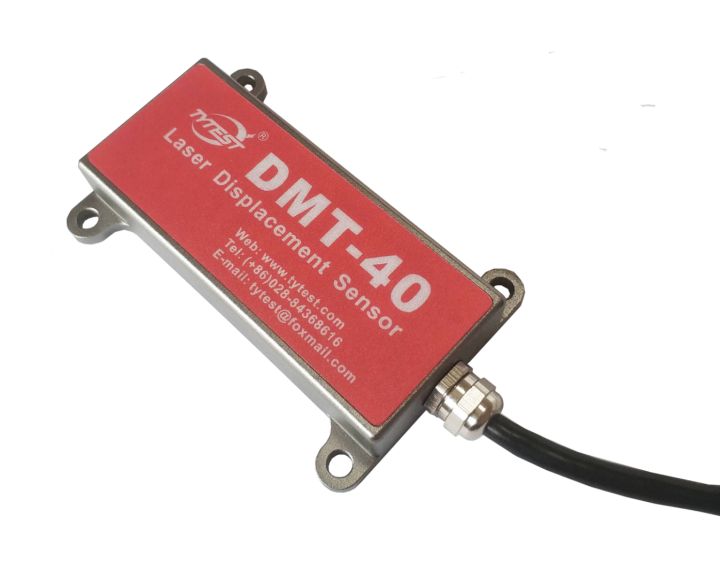

DMT型激光測距儀

主要用于非接觸式的長距離的位移測量，采用工業化設計，適用范圍廣泛，防水防塵，穩定性好。傳感器按標準RS485總線接入工作，安裝靈便，數據準確，經濟性好，在各類在線監測項目中得到廣泛采用。

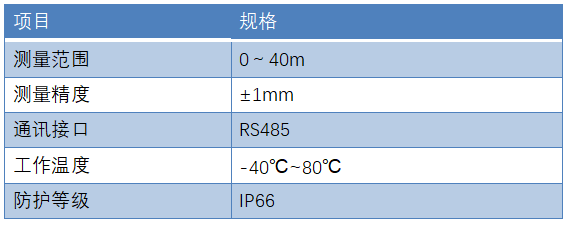

技術規格

設備3

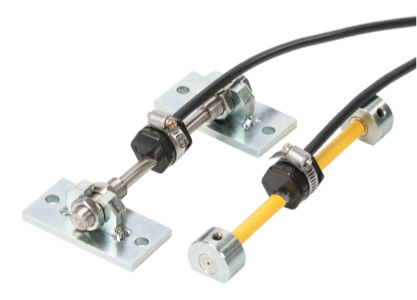

SM-5型振弦式應變計

SM-5是表面安裝的振弦式應變計，用于監測應變的變化，彈模已經知道的情況下，可以對應力進行評估。

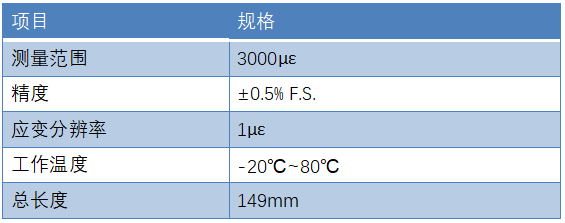

技術規格

設備4

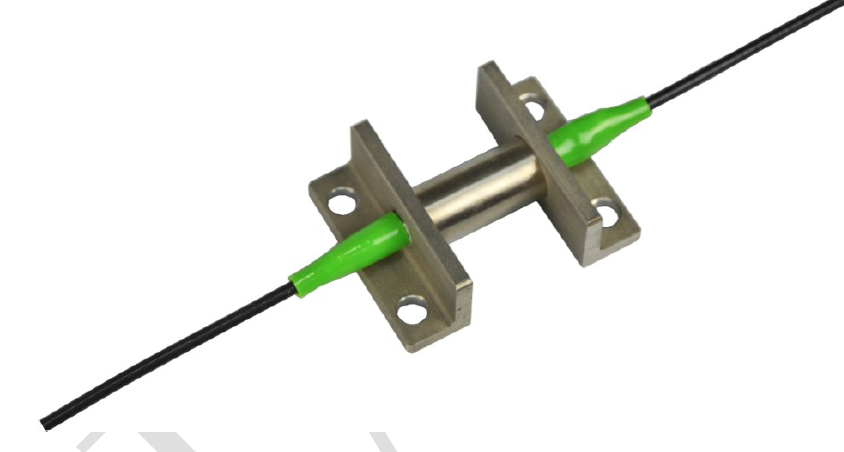

BA-OFS2型光纖表面應變計

BA-OFS2 光纖表面式應變計是面向橋梁、建筑結構檢測評定與在線監測需求研制的表面安裝式應變測量傳感器，采用47mm 標距設計，兼顧混凝土和鋼結構表面應變測量對標距的要求。

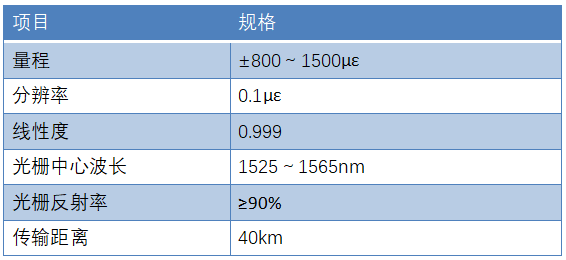

技術規格

設備5

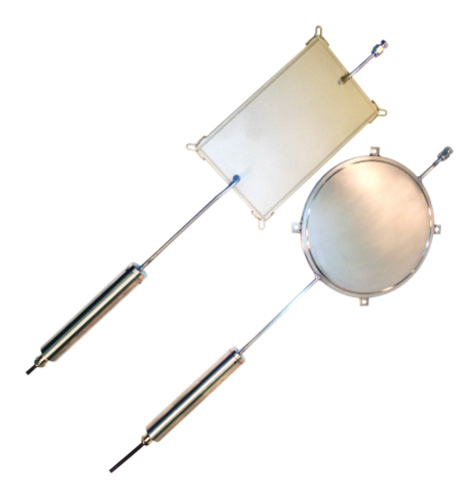

TPC土壓力盒

TPC土壓力盒由填充油的密封墊組成，通過實心管連接到壓力傳感器。用于監測混凝土中的應力或隧道襯砌上的接觸壓力。

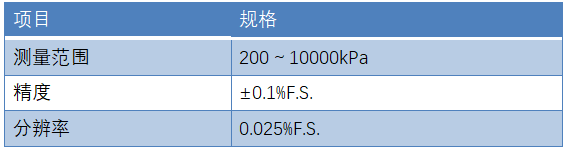

技術規格

設備6

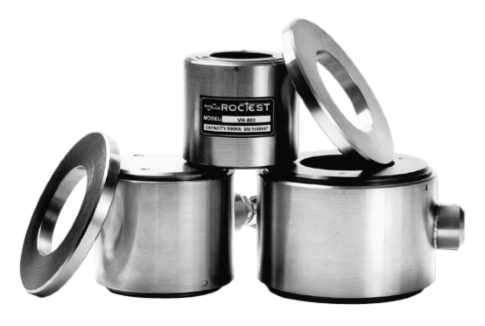

VH振弦式荷重傳感器

VH型荷重傳感器用于錨桿荷載監測。

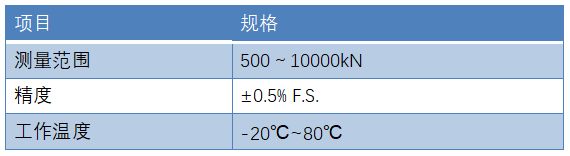

技術規格

設備7

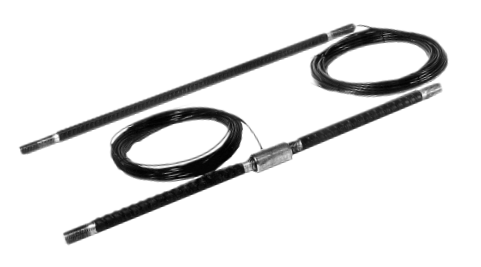

IRHP型振弦式鋼筋計

IRHP型鋼筋計是一種包含振弦式應變計的中空式鋼筋。它用于測量混凝土結構中的應變和載荷。

技術規格

設備8

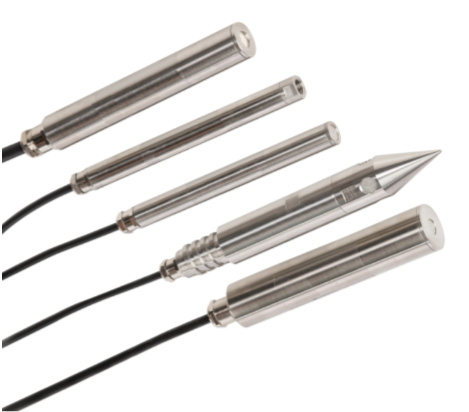

PWS型振弦式滲壓計

PW型振弦式滲壓計，用于測量孔隙水壓力或地下水位。

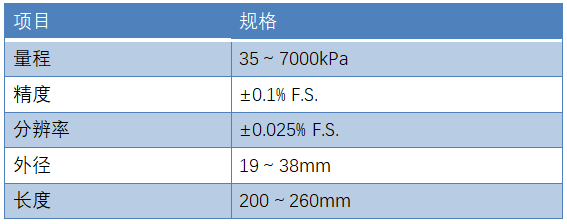

技術規格

設備9

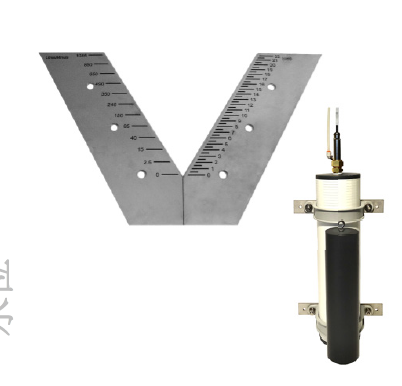

NIVOLIC WL堰流計

V-NOTCH由不銹鋼制成。在凹口的兩側刻有兩個刻度，顯示水位的相應地流速。NIVOLIC WL用振弦式水位傳感器測量水位的變化。

技術規格

設備10

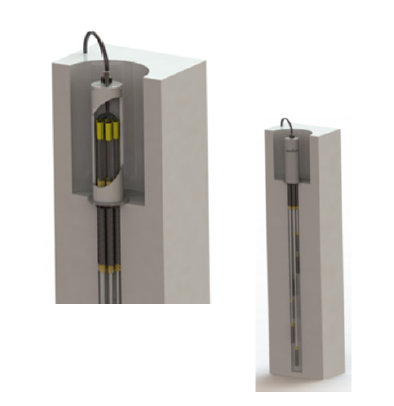

BOR-EX多點位移計

BOR-EX多點位移計用于測量所有錨塊的變形。

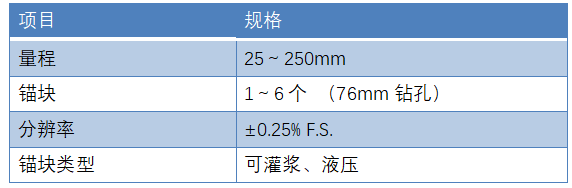

技術規格

設備11

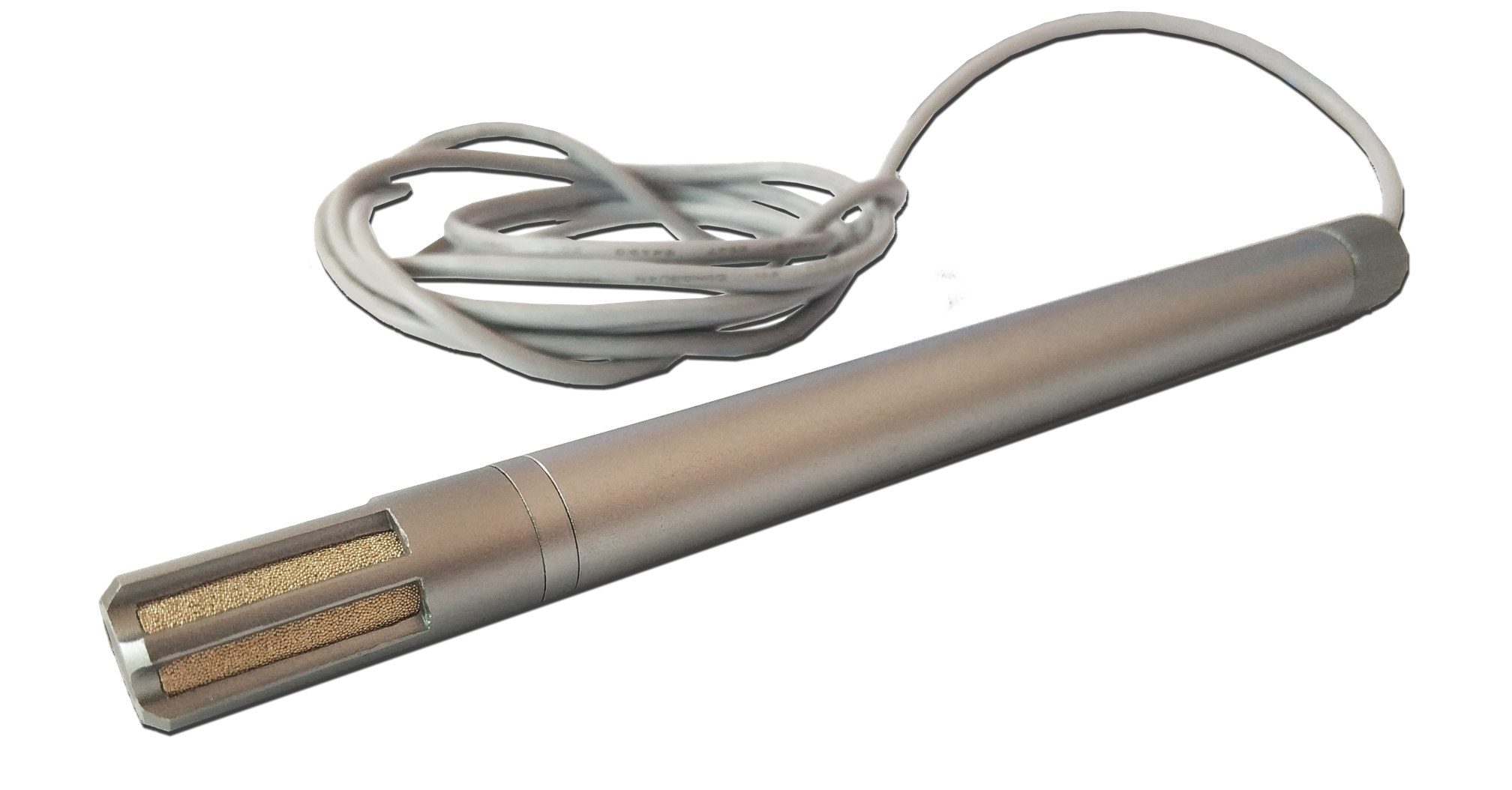

THE型溫濕度傳感器

TEH型溫濕度傳感器是一款全工業化設計，適用范圍廣泛，穩定可靠的專用測量傳感器。傳感器按標準RS485總線接入工作，安裝靈便，數據準確，經濟性好，在各類在線監測項目中得到廣泛采用。

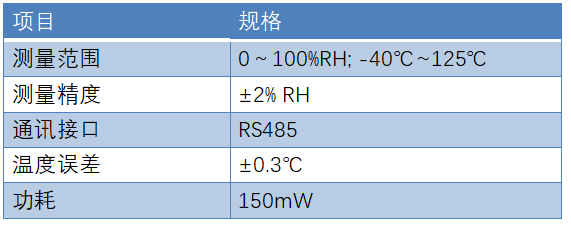

技術規格

設備12

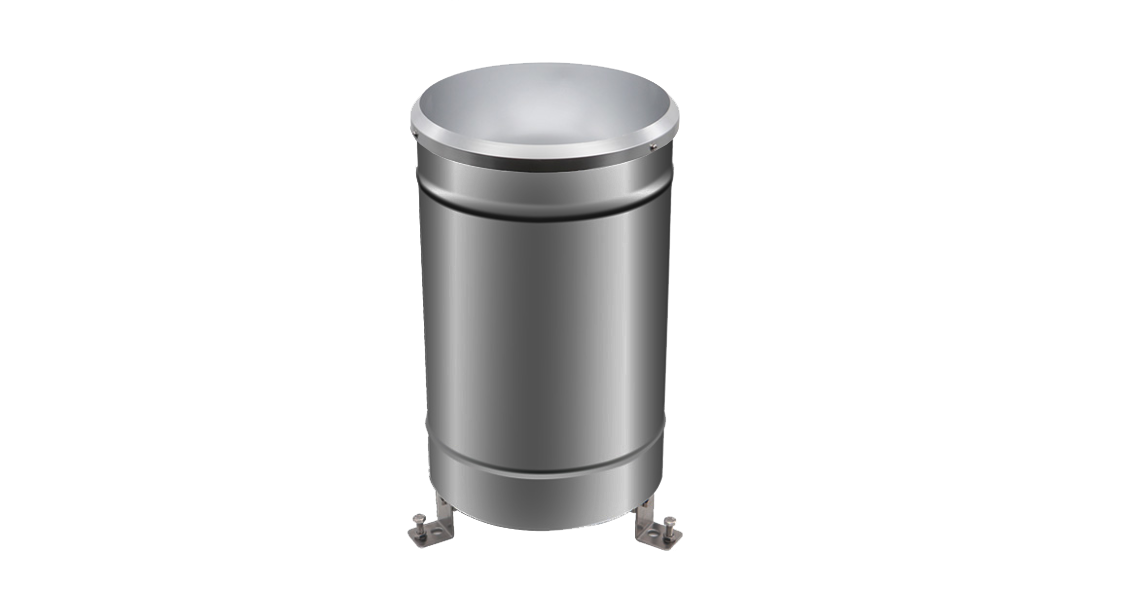

RH型雨量計

RF型翻斗式雨量計是一種水文、氣象儀器，用來測量自然界降雨量，降雨量通過雨量計翻斗的轉動產生脈沖信號將通過電纜線傳送到采集器進行處理，采集器通過統計翻斗雨量計的脈沖信號輸出次數，能夠?qū)崿F(xiàn)降雨量的精確計算。該產品自動化程度高、獲取降水量的及時性強，降雨量資料易于保存和傳輸。此外其具有抗干擾能力強、全戶外設計、測量機精度高、全自動無人值守、運行穩定等特點，特別適合野外降雨量自動監測站。

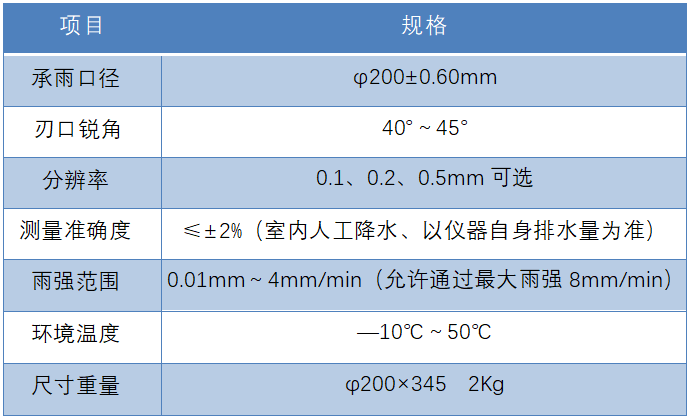

技術規格

設備13

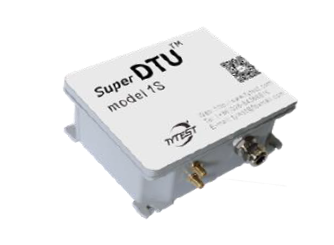

Super DTU 現場采集終端

Super DTU現場采集終端是自動化監測當中的核心技術點之一，它是一款集數據采集、數據管理、數據備份和數據上傳功能為一體的專用監測終端。終端可將不同的監測量斷面化、整合化管理，并獨具超低功耗模式，能滿足各種復雜的、嚴苛的應用方案，非常適合野外惡劣條件下的高可靠工程需求。設備兼有被動數據查詢和主動數據上報功能，全自主知識產權，支持通信協議定制。

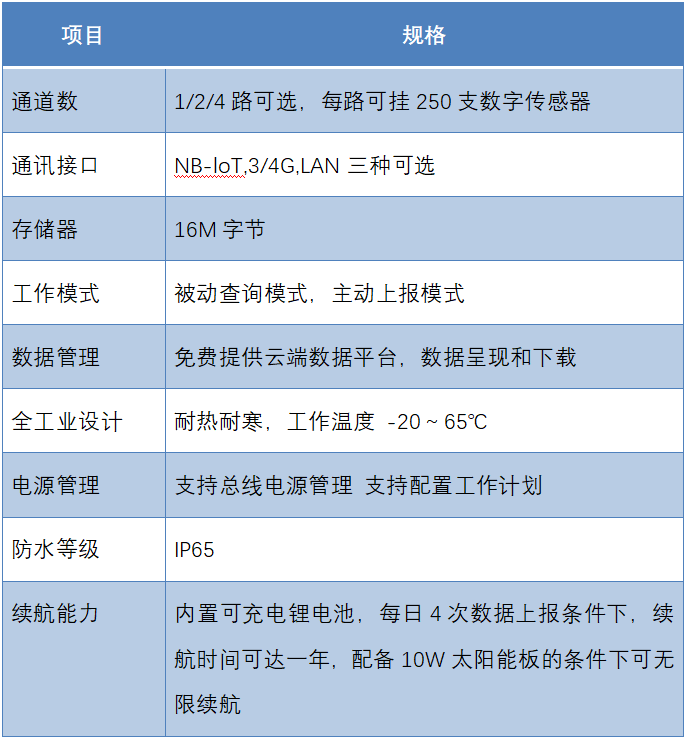

技術規格

設備14

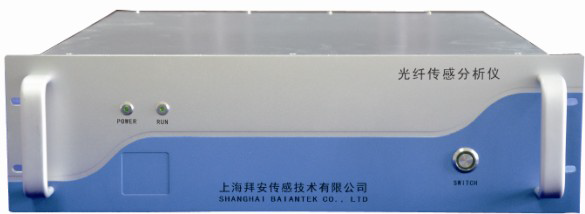

HT-FT310 光纖光柵解調儀

HT-FT310 光纖光柵解調儀集成有工業級液晶觸摸顯示屏，可直接進行參數設定、溫度顯示、報警顯示。HT-FT310 光纖傳感分析儀具有100M 以太網、RS232、RS485、ZIGBEE、GPRS 等多種數據通信接口，以及4 路繼電器輸出控制接口。

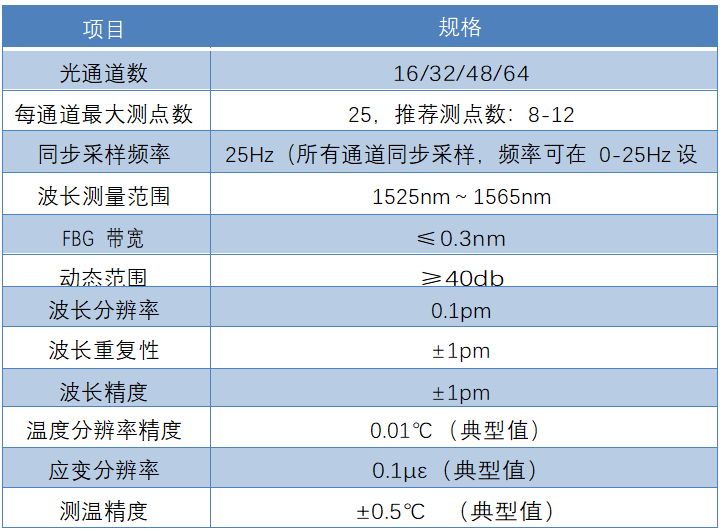

技術規格

設備15

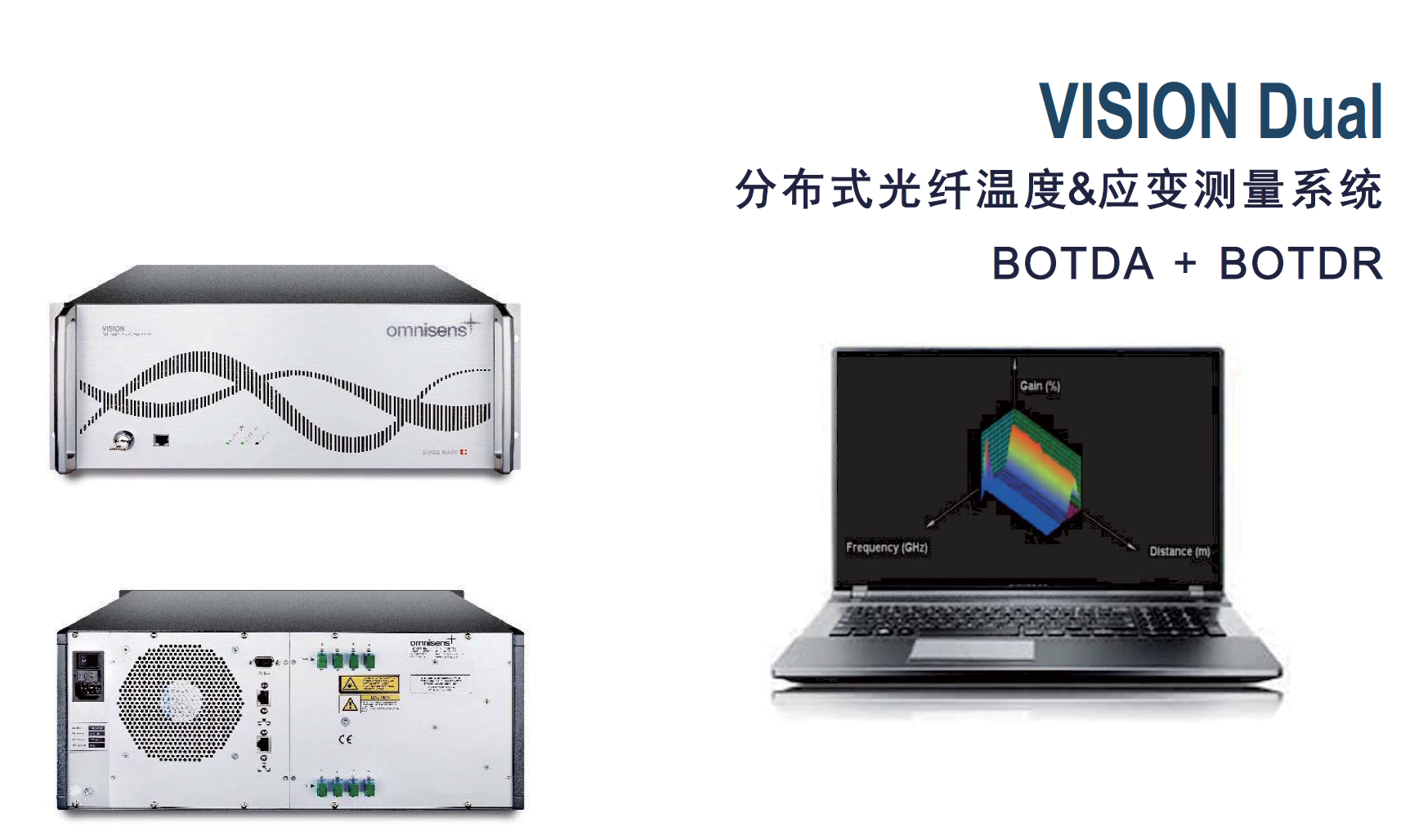

分布式光纖應變&溫度解調儀

Omnisens光纖傳感產品可快速準確地完成應變和溫度測量。得益于其靈活的設置功能， Vision Dual測量系統能很好地適應各種測試和測量需求，具有 BOTDA和 BOTDR雙模式。

標準測量距離為 60km，另有 10km、 20km、 40km、 80km可選。

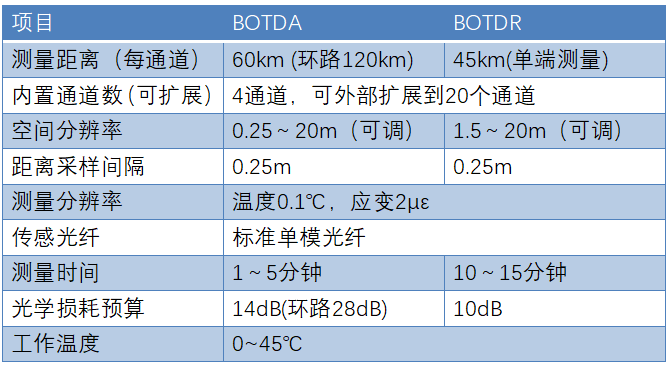

技術規格

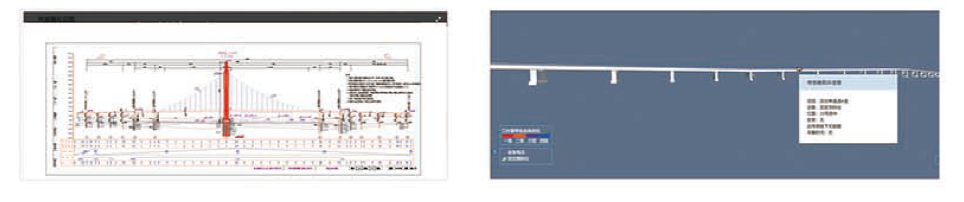

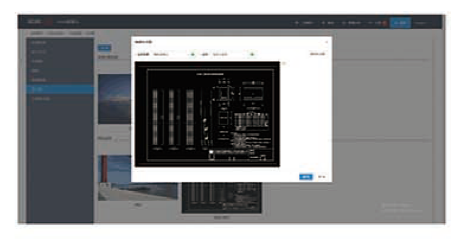

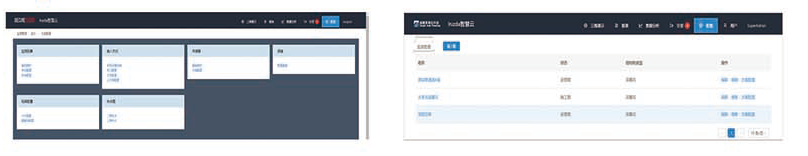

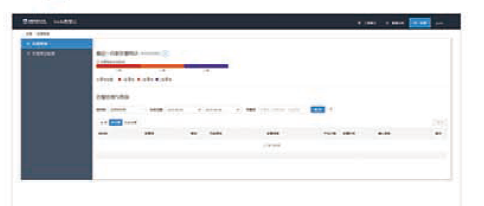

智慧云平臺

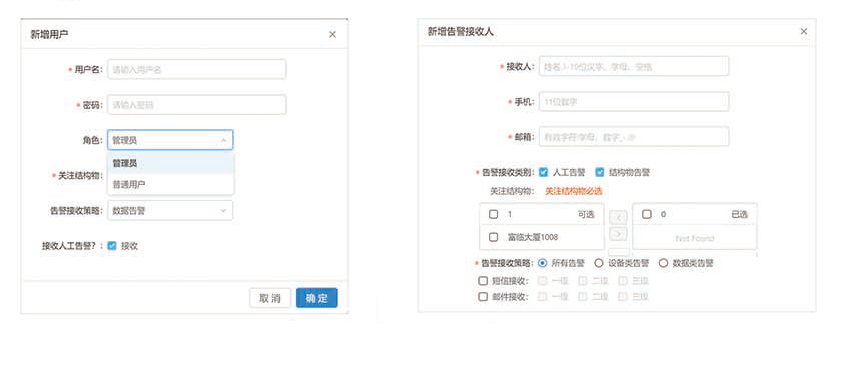

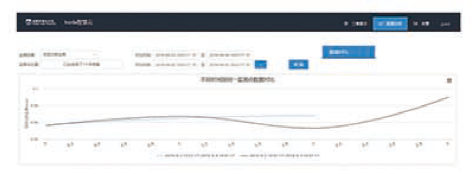

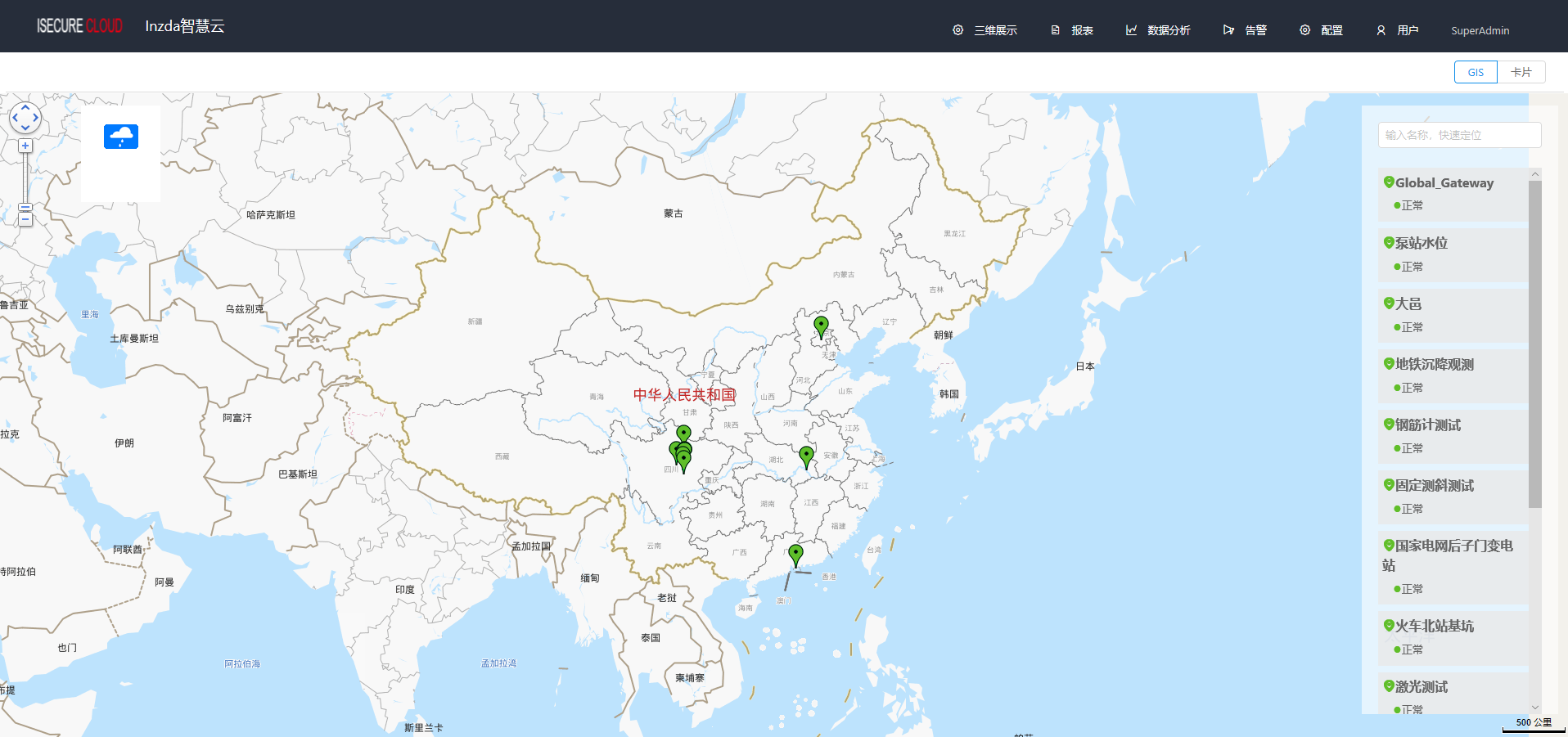

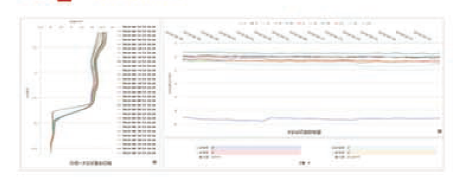

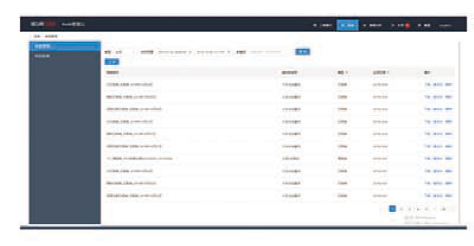

智慧云平臺是一個以提供大規模傳感器接入為基礎服務的云計算系統，也是工程監測相關的集成發布平臺，涵蓋了工程監測成果、施工相關信息、空間位置分布等相關內容，具有數據處理、數值報警功能，融合大數據技術進行深度數據分析及數據預警等功能。授權用戶可通過本系統了解監測對象的地理位置、項目信息、監測頻率、變形大小、現場圖片等信息，同時提供監測數據的上傳、更新、發布和下載等服務。平臺提供用戶管理，并進行嚴格的權限檢查，確保數據安全。平臺采用了最新的互聯網技術，界面清新美觀。

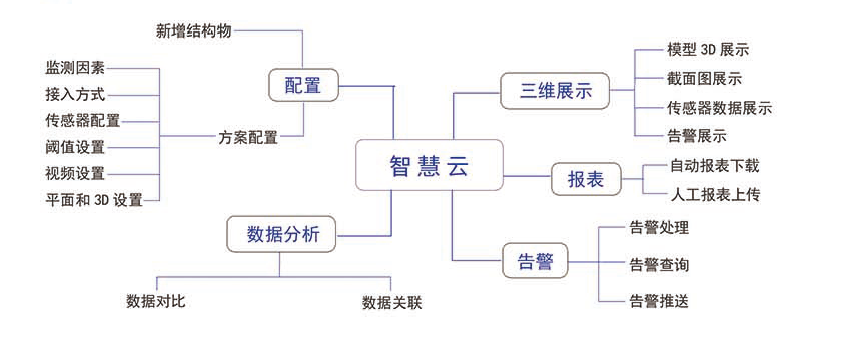

功能架構圖
