干貨分享 | 結構健康監測光纖光柵傳感解決方案
時間：2021-7-13 來源：瑞科儀器微信公眾號 查看次數：2901
結構健康監測
光纖光柵傳感解決方案

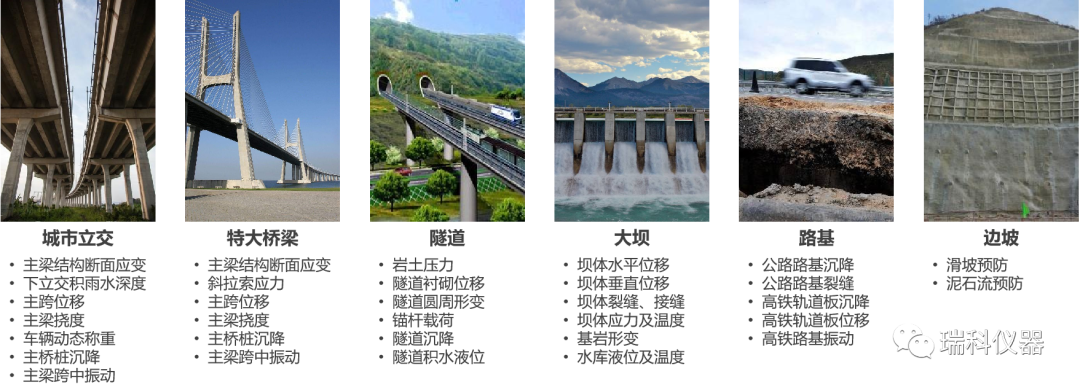

光纖傳感在土木行業監測的應用領域
土木工程結構健康監測系統，是以橋梁、隧道、大壩、路基、邊坡等為監測對象，應用傳感、通信和物聯網絡技術，對結構、氣象環境及地質災害進行監測，并綜合了報警和數據分析功能后成為一體的綜合監測系統，為大型結構體安全運行的管理提供科學依據。

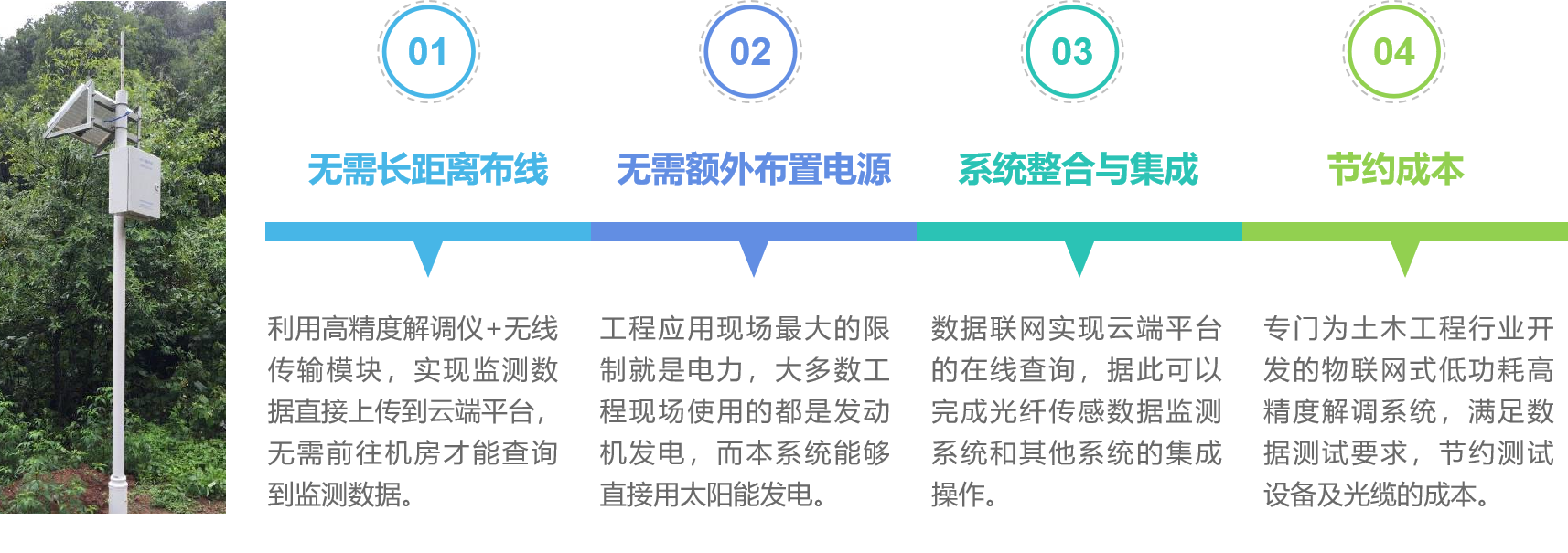

物聯網式光纖傳感的技術優勢
利用無線傳輸技術完成數據聯網，實現監測數據自動上傳平臺，實現遠程監控和事故預防，建立安全保障體系。
光纖傳感結構監測系統

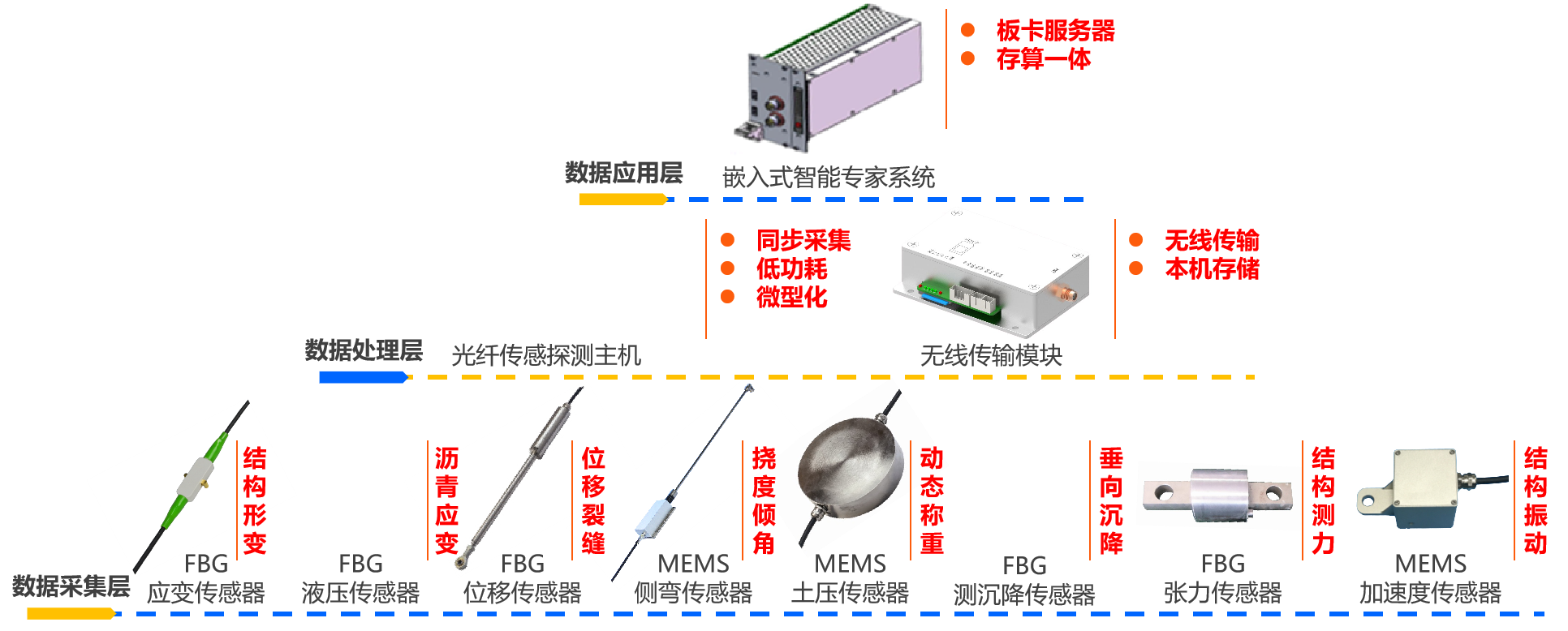

光纖傳感結構監測系統層級構架

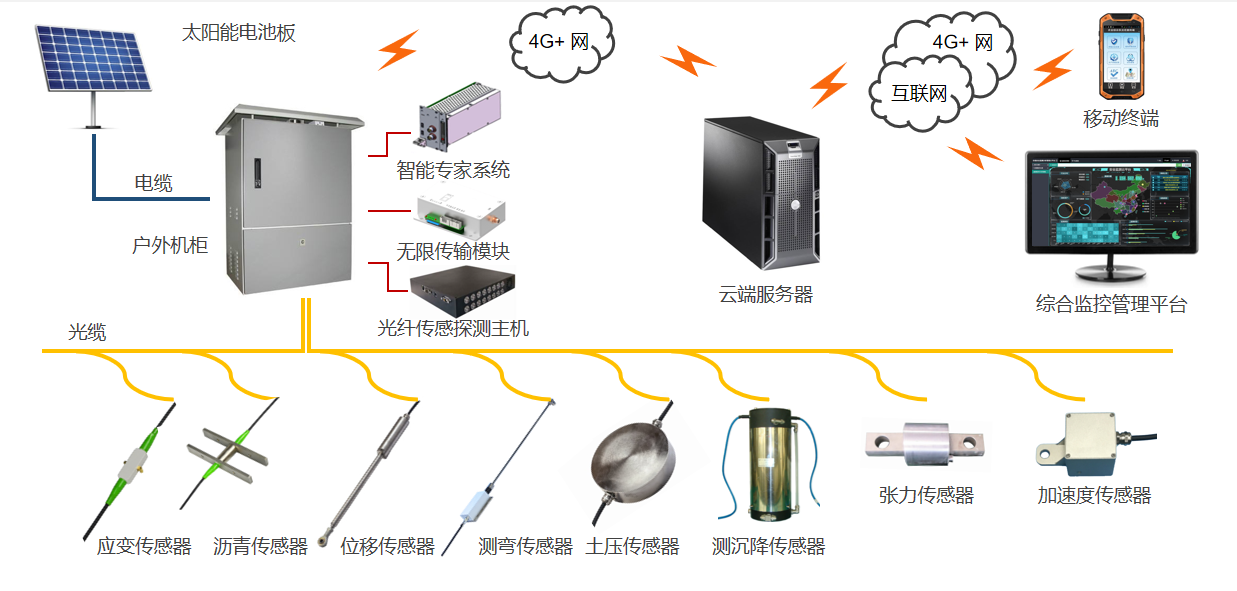

物聯網式光纖傳感系統組網

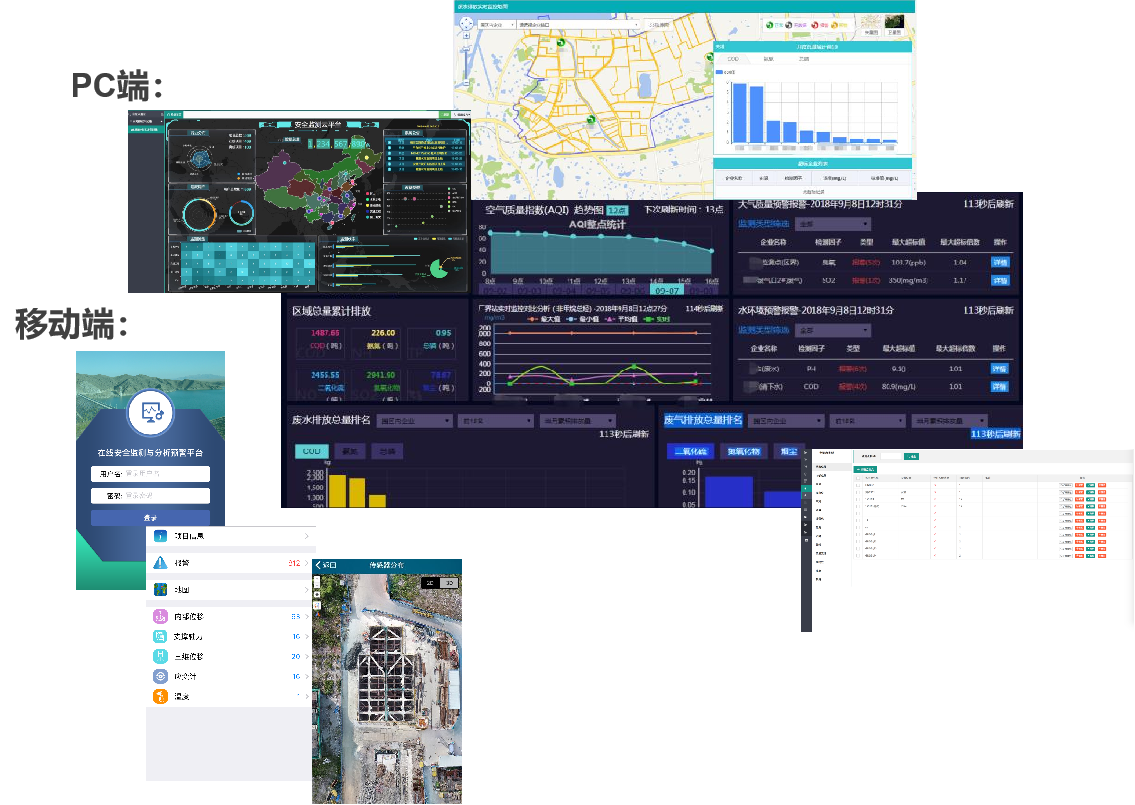

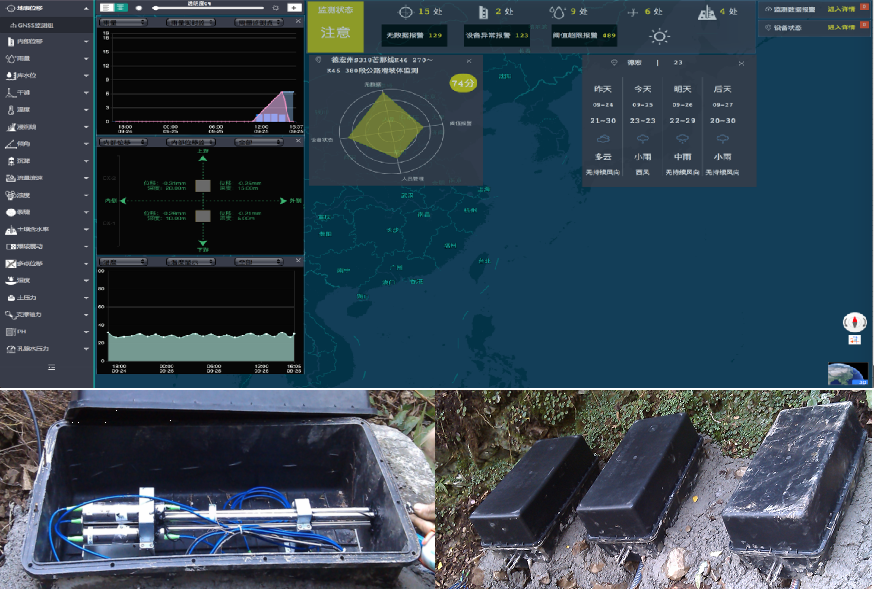

系統軟件主要功能
? PC端和移動端
? 用戶分級登陸
? 傳感器分布地圖
? 閾值配置及報警
? 實時數據分析
? 歷史數據圖表
經濟效益及社會效益
? 實時監測和準確的定位，及時報警并發現狀態異常；
? 有利于運行部門快速準確地采取應對措施；
? 預防重大事故的發生；
? 減少尋線排查事故點的人力和物力；
? 減少運維人員的日常工作量；
? 降低企業運行和維護成本，為企業帶來經濟效益；
保證安全 = 增加效益
? 來發展趨勢是，物聯網式光纖傳感技術將成為土木工程實時監測的主流技術。
土木工程行業監測的應用業績

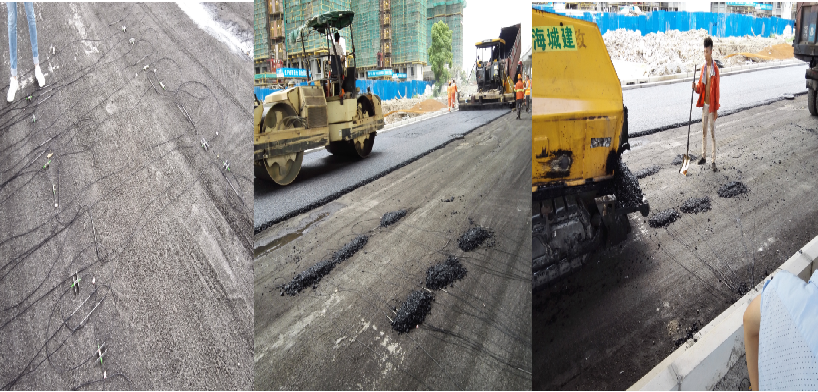

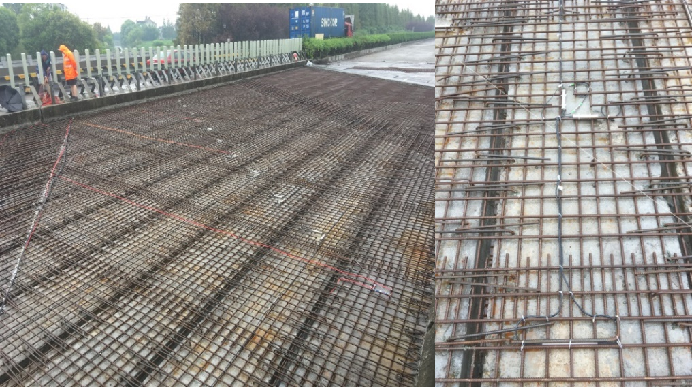

(一）瀝青/公路路基表面安全監測系統

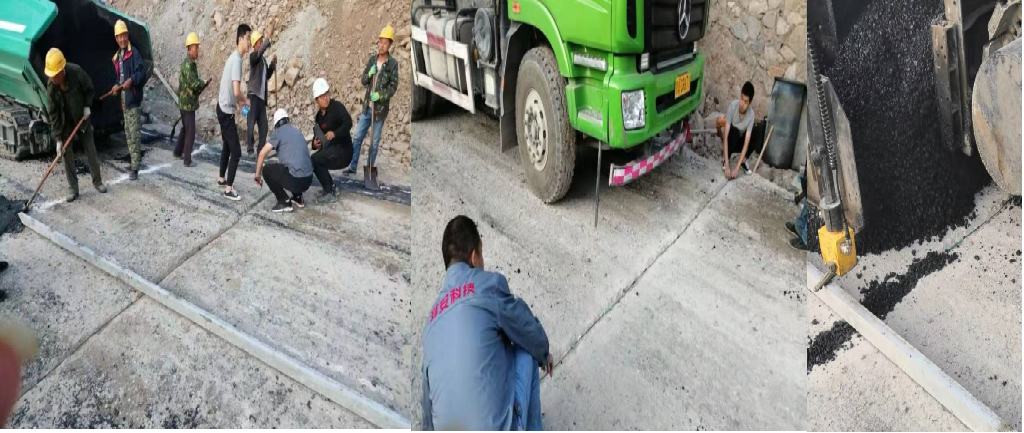

?上海市政院某公路段瀝青/水泥路面應力應變光纖傳感監測系統
?北京延慶某滑雪場瀝青路面應力應變光纖傳感監測系統

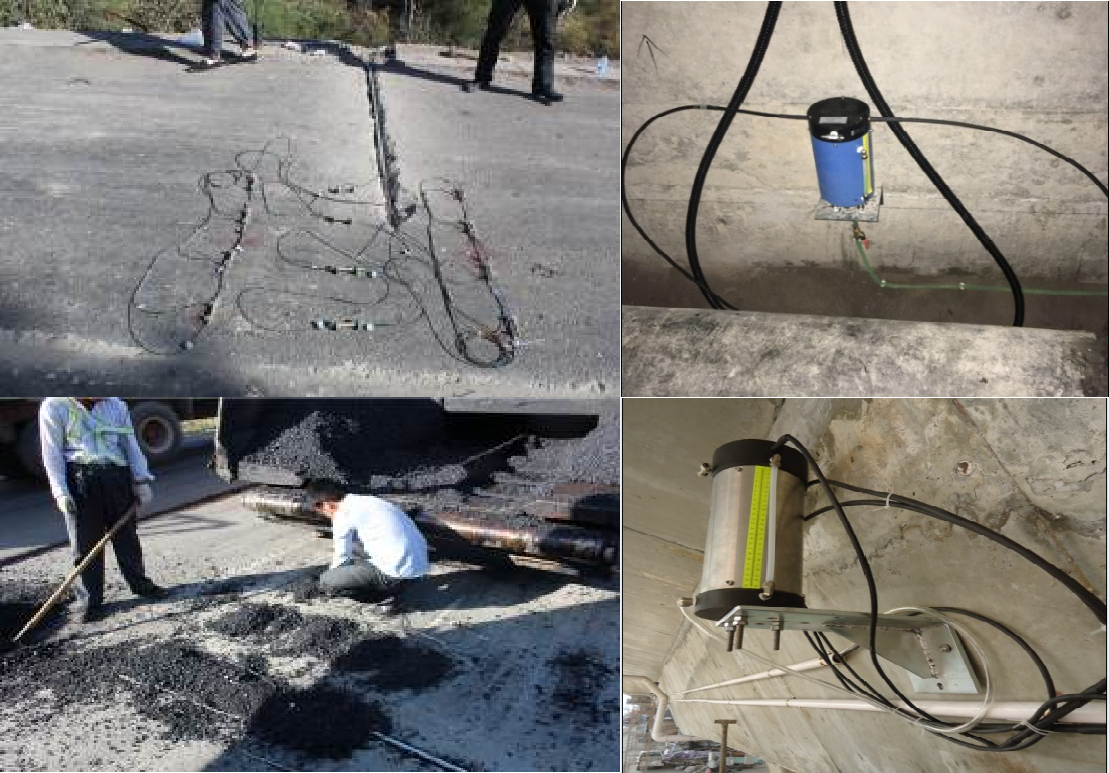

（二）路面沉降安全監測系統
?內蒙古某公路段應力應變及沉降光纖傳感監測
（三）隧道結構安全監測系統

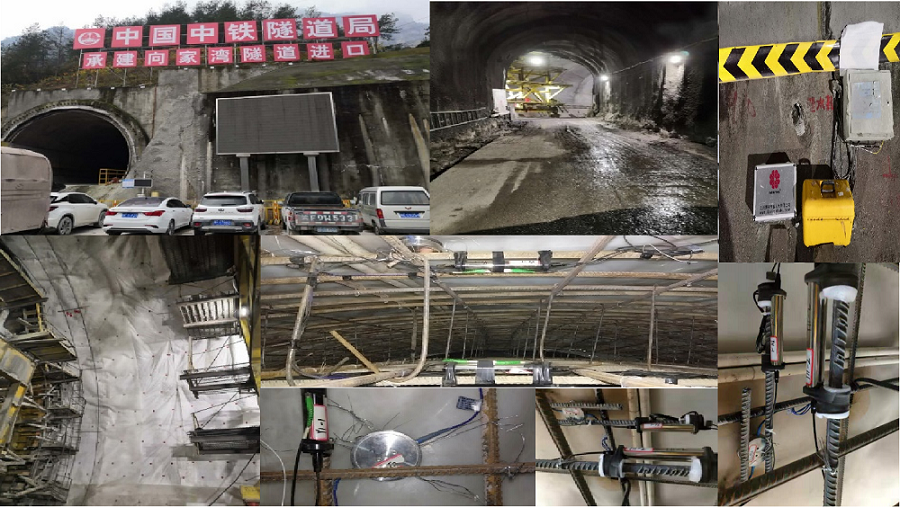

?鄭萬高鐵向家灣隧道應力監測系統
（四）橋梁結構安全監測系統

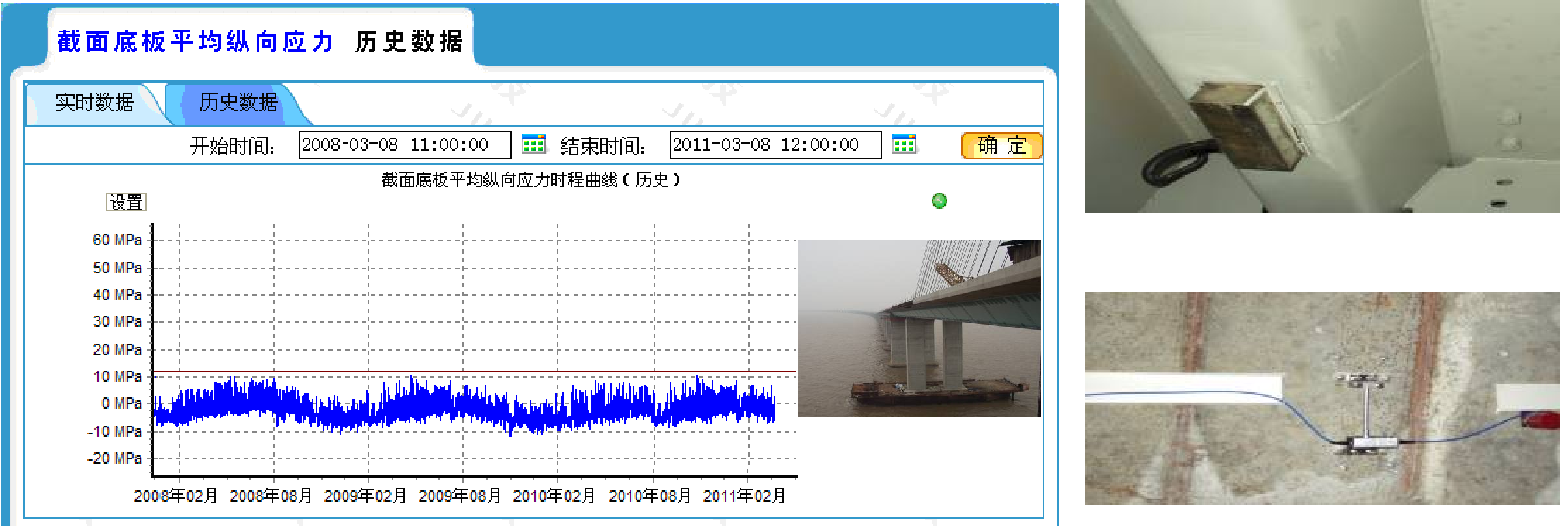

?上海東海大橋橋梁結構健康監測系統
（五）邊坡的滑移&防護網張力監測系統

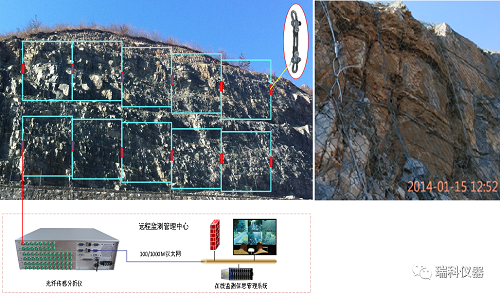

?黃山某邊坡的滑移&河北某鐵路道口防護網張力監測系統
（六）樁基監測系統
左右滑動查看更多

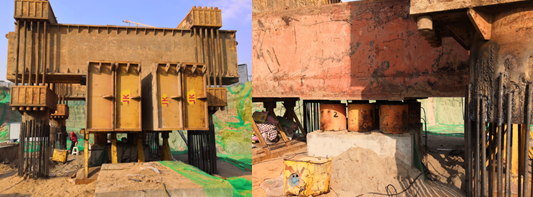

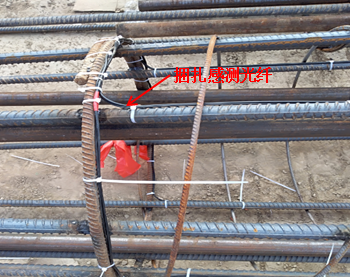

?西安灃東新城中國國際絲路中心大廈樁基監測系統
光纖傳感系統的主要產品介紹

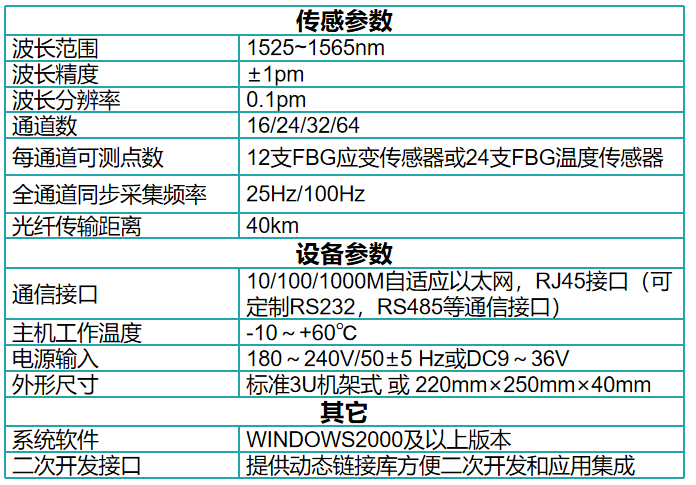

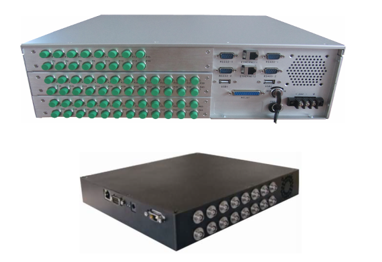

# 光纖傳感探測主機
適用于探測解調溫度、應變、壓力、位移等多種類型的MEMS和FBG光纖傳感器信號。

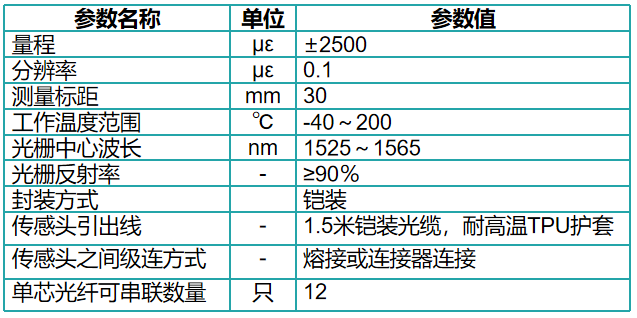

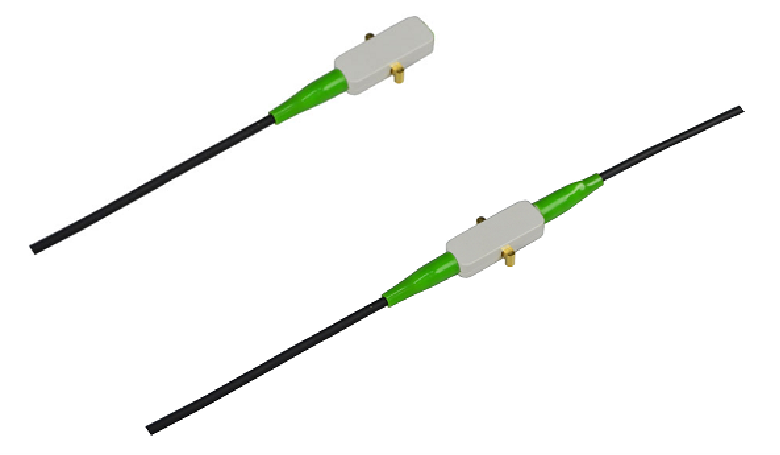

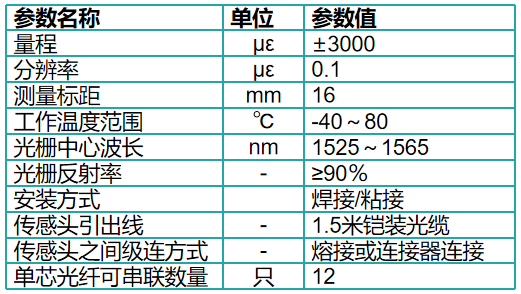

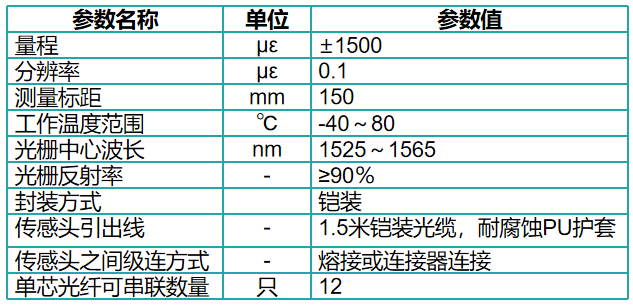

# FBG焊接式應變傳感器

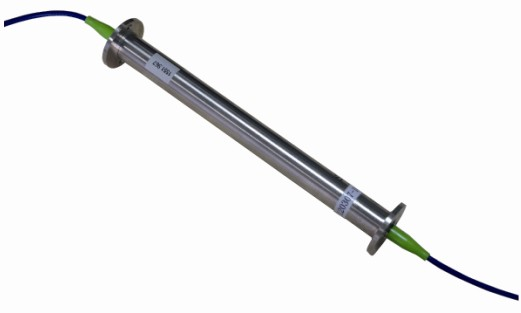

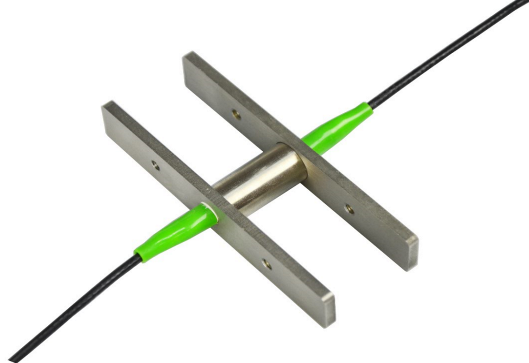

# FBG埋入式應變傳感器

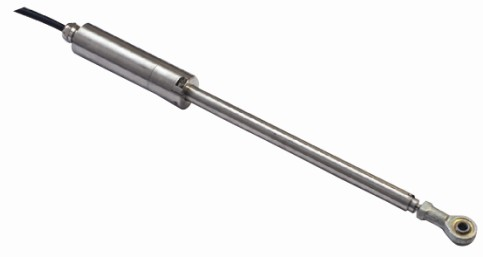

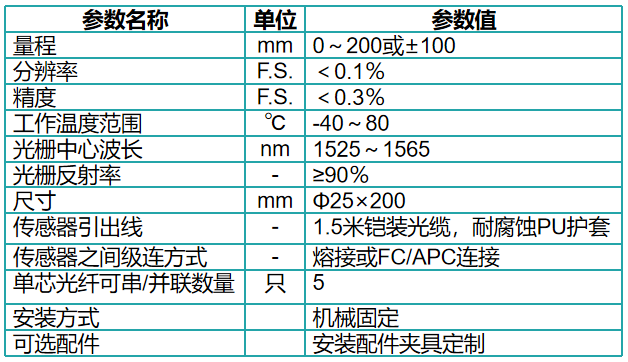

# FBG位移傳感器

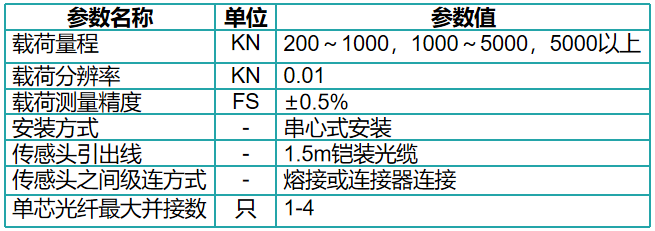

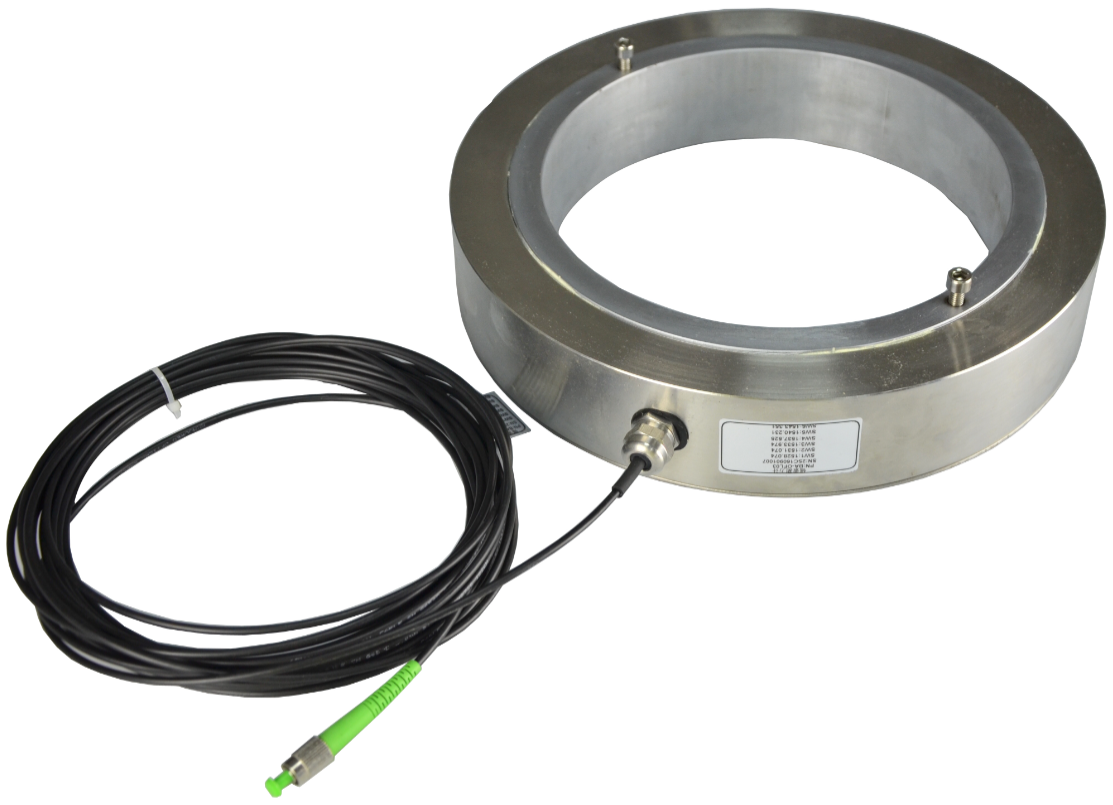

# FBG錨索測力傳感器

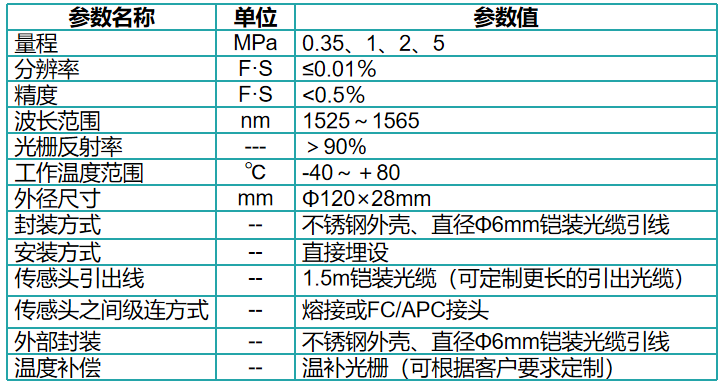

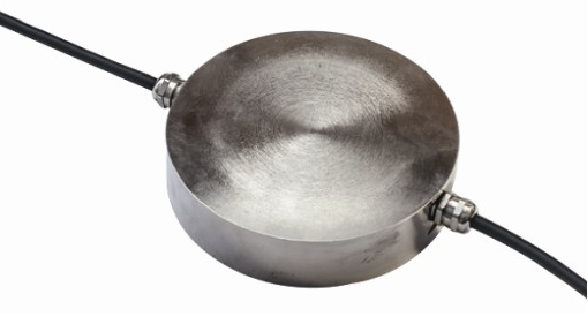

# MEMS土壓傳感器

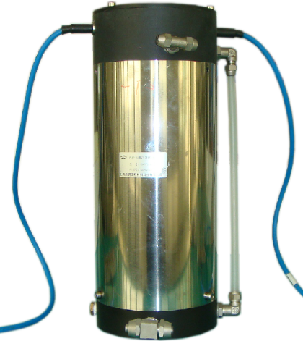

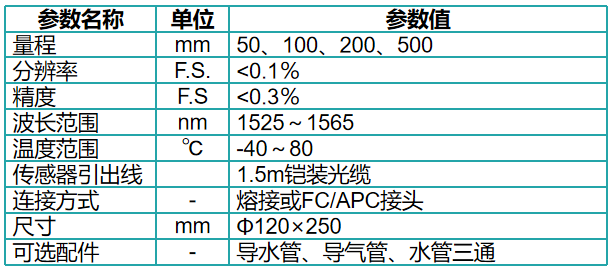

# FBG測沉降傳感器

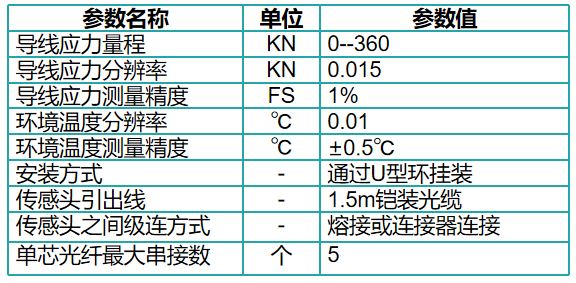

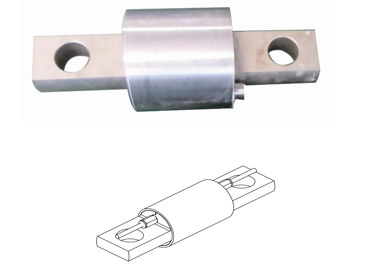

# FBG張力傳感器
# FBG瀝青應變傳感器
