隨著我國工程建設蓬勃發展,樁基礎已成為越來越重要的一種基礎形式。鉆孔灌注樁基礎由于承載力大、施工方便的特點而在眾多的樁基礎形式中獨占鰲頭。如何確保鉆孔灌注樁基礎的質量是保證結構安全的重要環節。有人這樣給樁下過一個定義:樁是垂直或微斜埋置于土中的受力桿件。因此確?；鶚顿|量最重要的一點就是要保證基樁的埋置方向及其桿件特性，通俗一點講就是保證基樁的傾斜度符合設計和規范的要求。根據 《建筑基樁檢測技術規范》(JGJ106-2003)的規定，鉆芯孔的垂直度偏差不大于0.5%，在如此嚴格質量要求下，嚴謹準確的定量鉆孔傾斜就成為了重要環節，而PILETEST BIT-鉆孔傾角測試儀正是在這一作業環節中，能為我們提供巨大的幫助。
接下來，就讓我們一起來了解PILETEST BIT-鉆孔傾角測試儀吧！
一
特征及優勢
所有打樁規范都規定了樁軸與垂直方向的允許偏差。一般限制在1.33％（英國ICE）和2％（美國FHWA）之間變化。在地下連續墻和咬合樁中，規范通常更嚴格。優勢如下：
簡便性
與傳統系統不同，BIT使用螺旋鉆/鏟斗本身作為扶正器，因此不需要龐大的系統。BIT可以快速準確地確定干孔和濕孔傾斜度，確定它們是垂直或傾斜的。
規范性
BIT符合ASTM D8232-18標準。
實時性
在鉆孔過程中，可以多次快速測試大鉆孔和地下連續墻，以實現實時的糾正措施
全面性
完成樁的傾斜度可以通過跨孔測試管來測量
二
系統組件
1.BIT儀器，由微控制器驅動，與外圍設備進行無線通信，耐用的電纜與傳感器連接。
2.傳感器包括精密雙軸測斜儀和陀螺儀，防水深度達160m。
3.無線深度編碼器。
4.安裝有軟件和藍牙通信功能的Android智能手機或平板電腦（不包括在內）。

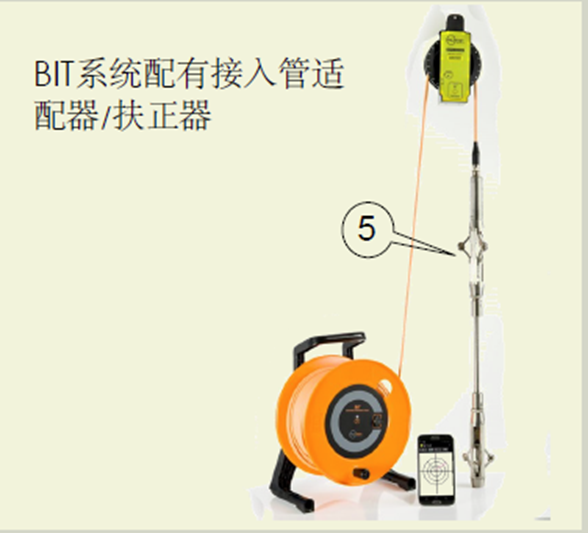

5.進出管適配器/扶正器（可選）

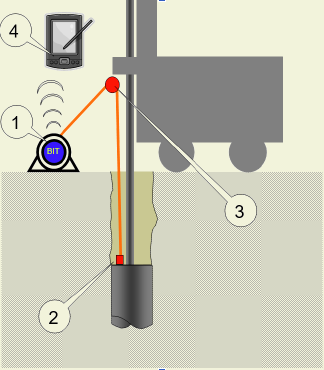

原理圖 1
原理圖 2
三
配件略覽
1

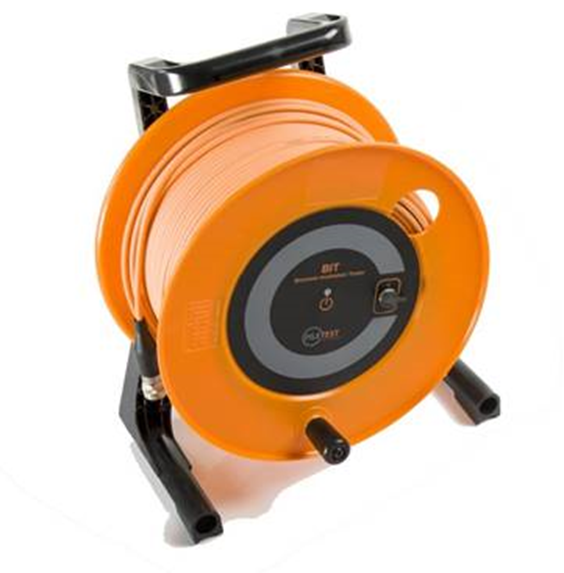

BIT 主機內部電纜盤
主機安裝在防濺電纜盤內，標準長度為100米，其他長度可特殊定制。主電子單元包括一個帶內置充電器的可充電鋰離子電池、信號調理電路、一個2.4Mhz無線收發器（用于與深度編碼器通信）和一個與計算機通信的藍牙模塊。
主機內部電纜盤
2

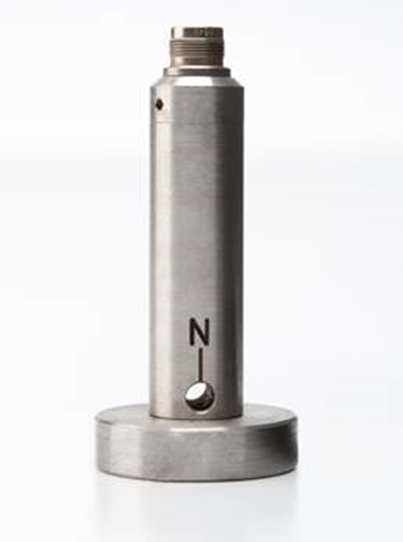

BIT傳感器
該傳感器包含一個測量傾角的精密雙軸測斜儀和一個固態陀螺儀，在鏟斗旋轉時跟隨傳感器的軸承一起旋轉。鉆頭傳感器電子元件封裝在堅固、防水、外徑為25mm的不銹鋼圓筒內。
帶安裝盤的BIT傳感器
3

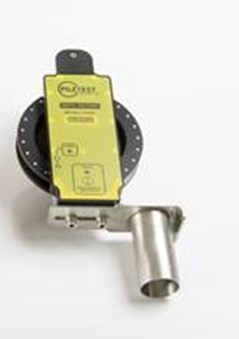

無線深度編碼器
防濺深度計配備了精度為10mm的磁編碼器和將深度讀數傳輸?shù)街鳈C的無線模塊。
無線深度編碼器
4
管接頭（可選，用于管內測試）

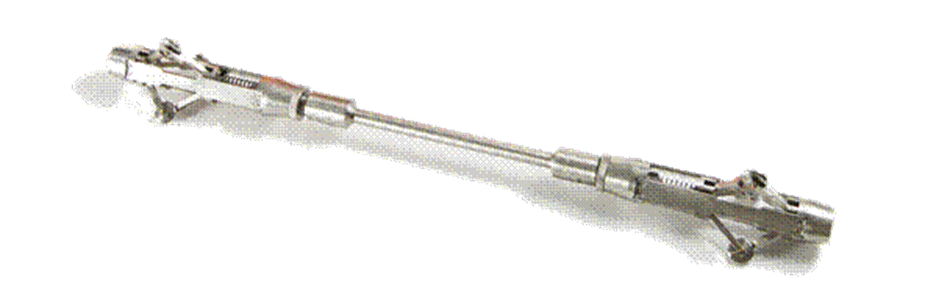

標準管接頭安裝在內徑45mm至67mm的檢修管內。其他尺寸可特殊訂制。
管接頭
注：其他配件將在訂購時一一列出，本文便不一一列舉
四
實際操作與理論支持
1
實際操作
在開孔中，傾斜儀剛性地連接到鉆頭（鏟斗或螺旋鉆）并且深度編碼器懸掛在鉆機上。然后將鏟斗降低（最小軸轉動）到開孔中。在傾斜讀數的預定深度處停止下降，并且通過對傾斜度進行積分來實時計算偏差。當將鏟斗向上拉到地表時，重復該過程。產生的閉合誤差分布在整個深度上。通過可選的進出管適配器，BIT還可以檢查鉆孔樁的傾斜度。
操作視頻?
若打不開視頻，可查看瑞科儀器公眾號查看操作視頻，或是點擊以下鏈接查
看微信原文觀看操作視頻https://mp.weixin.qq.com/s?__biz=MzUxODkxMjkyNA==&mid=2247484897&id
x=1&sn=1261845fdc4f5842559b3d75219c674d&ch
ksm=f980eb12cef76204aacb3e5ff18c808a669d33b4

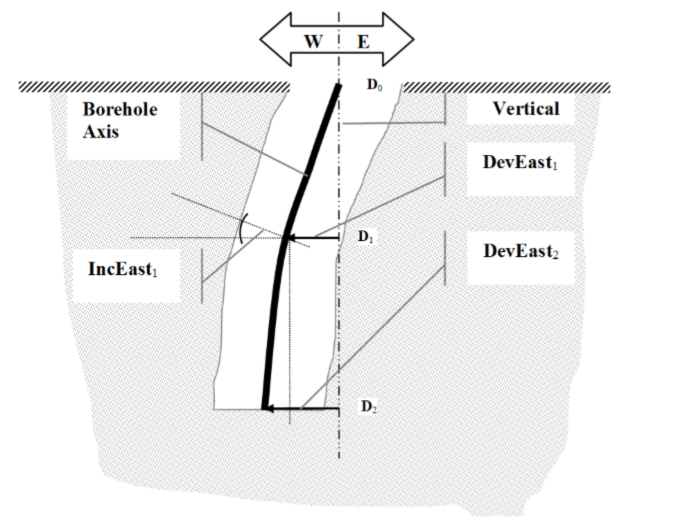

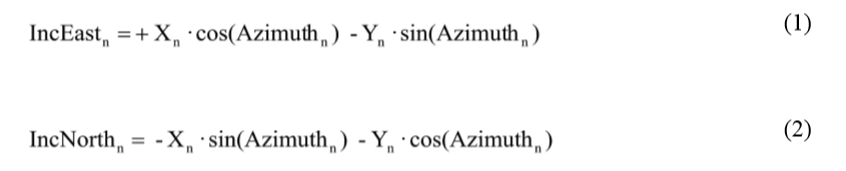

(1)對于編號為[n]的每個測試點，X-Y方向的傾斜通過以下關系轉換為n-E方向的傾斜

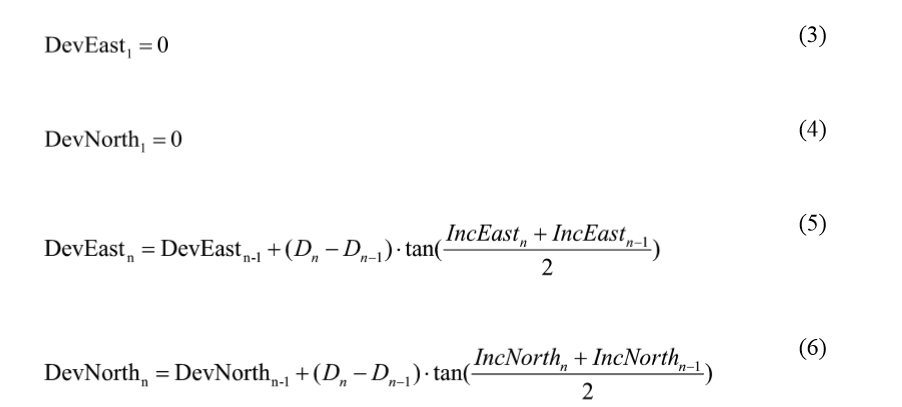

(2)對于深度=D處編號為[n]的每個樁號，樁軸在n-E方向上的偏差計算如下。
傾斜度和偏離

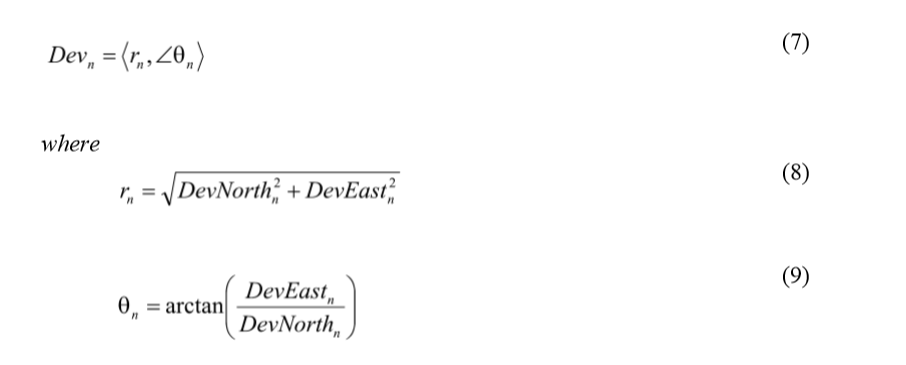

以極向量表示的組合偏離為：
(3)理想情況下，對于最終表面讀數N，總計算偏差rn應為零。
(4)如果閉合誤差rn小于預先確定的閾值（表示為樁長的分數），則閉合誤差在所有擋塊之間成比例分布。
(5)如果閉合誤差rn超過閾值，操作員將收到警告，并可能需要重復測試。
(6)對于每個停止點，將校正的向下和向上偏差進行平均并轉換為極坐標。

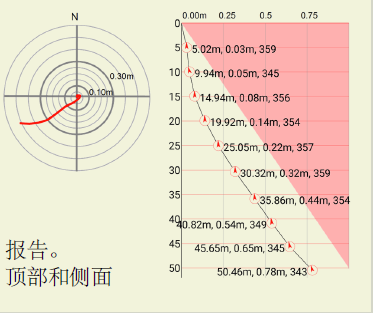

生成報告
五

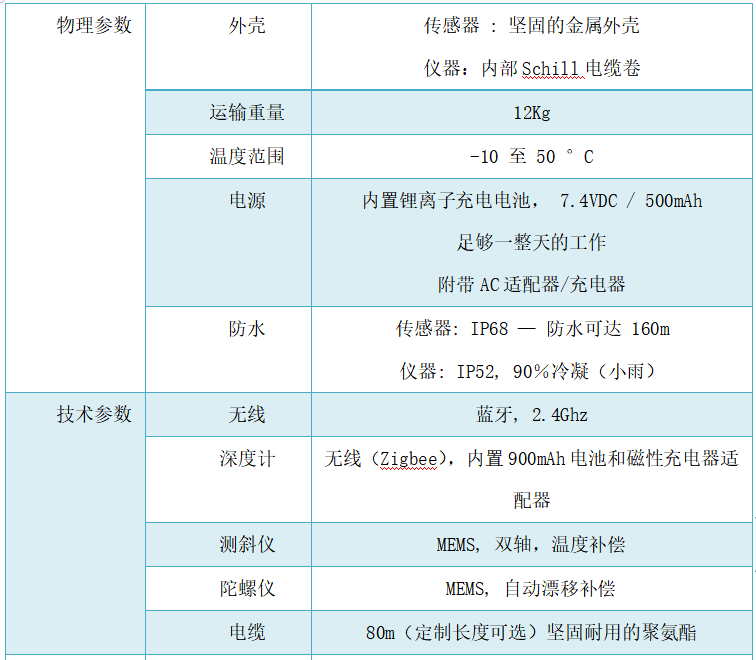

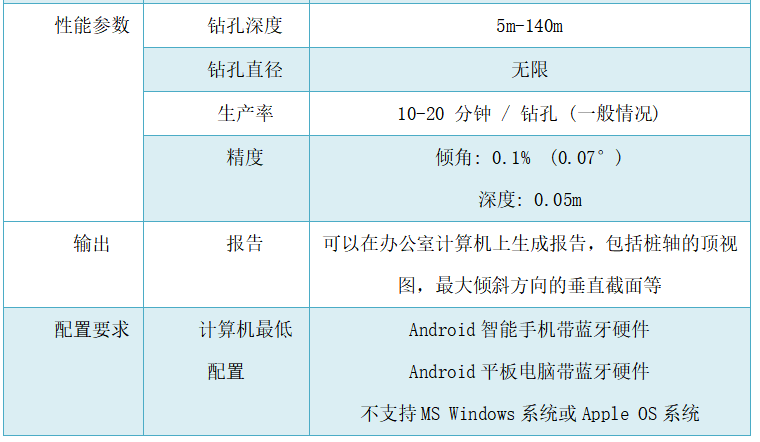

技術參數
結束語
在實際鉆孔施工中,由于地質條件、鉆孔機具、施工操作人員等因素的影響,導致樁孔會產生局部的偏移或扭曲。一般來講,實際的樁孔中軸線不是一條絕對的直線。而在鉆孔灌注樁施工過程中, 能否保證樁的垂直度滿足施工規范與質量評定標準的要求, 是衡量該樁施工質量與承載能力的關鍵指標。傾斜度檢測成為控制性檢測項目, 要求檢測快速、可靠。
因此施工企業、監理單位有必要采用一種現場可操作性強、簡單易行、使用方便的快速檢測方法, 且能保證傾斜度的檢測精度, 提高速度,保證灌注樁施工的連續性。而PILETEST BIT-鉆孔傾角測試儀出色的測試精度，便捷的操作，簡便的操作系統，正是在鉆孔傾角測試過程中最有力的助手。
感謝您的耐心閱讀，如想進一步詳細了解鉆孔傾角測試儀，可聯系瑞科（廣州）儀器科技有限公司，隨時歡迎您的叨擾喔！
