DMT試驗是在自升式平臺的固定工作面上進行的。

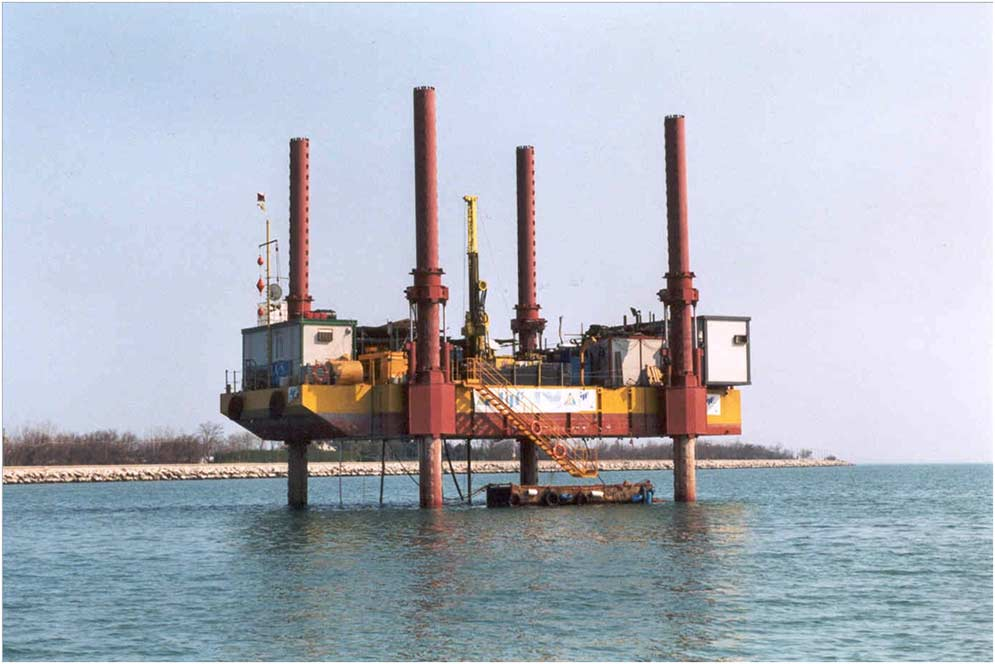

圖1 2003年意大利威尼斯瀉湖DMT試驗用自升式和鉆機

圖1顯示了2003年在意大利威尼斯瀉湖進行土壤調查時使用的自升式平臺和鉆機，該項目屬于MOSE項目，MOSE項目是為了保護威尼斯免受漲潮影響而發起的一個項目。

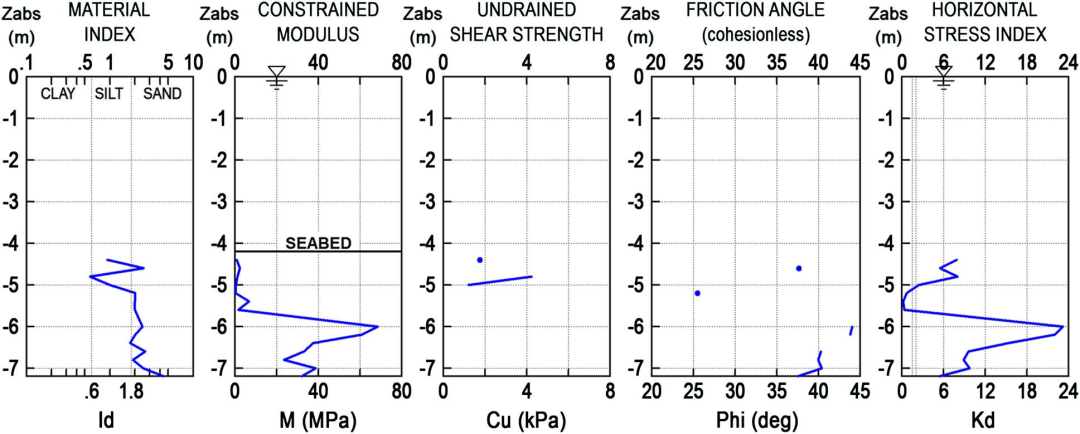

圖2 意大利威尼斯瀉湖DMT試驗結果（試驗在2003年完成）

海底深度為海平面以下4m，圖2中的結果顯示了在海平面以下50 m處檢測到的砂層和淤泥夾層。

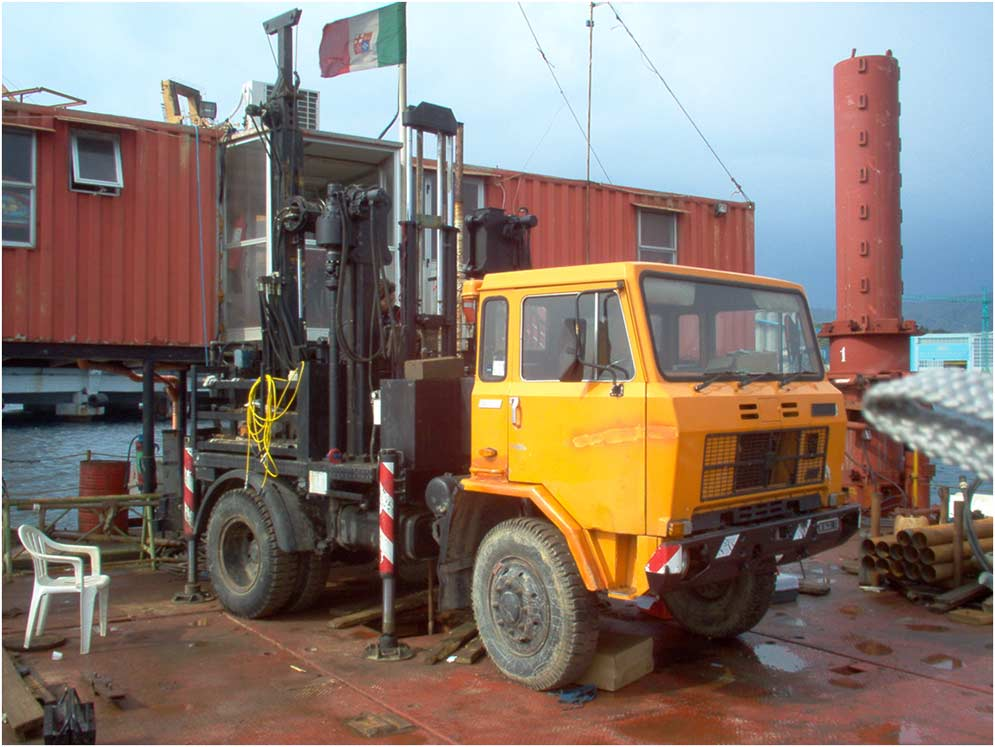

圖3顯示出了2006年在意大利瓦多利古雷使用重型卡車貫入儀進行的自升式鉆井測試。安裝了一根厚金屬管，將直徑 為36 mm的套管從自升式平臺的工作面向下引導至海底，以避免探桿在水下最初12m處發生彎曲。

駁船可以在海浪的垂直方向上自由漂浮。貫入儀操作員小心地將探桿推進到下一個測試深度。然后，斷開貫入儀頭，以 便進行DMT和SDMT測量，而不使探頭在土壤中移動。用一個擺錘，在表面用一根繩子激活，成功地產生了橫波，用于Vs的測量。

圖4中的試驗結果展示了非常軟的頂部粘土層，厚度為5m，然后是砂和粘土的夾層。最右邊的剖面顯示了第一個使用SDMT獲得的海上橫波速度（Vs）剖面。

自升式平臺提供的固定工作平面允許進行相對簡單的設置，直接將板頭貫入和完成試驗過程。然而，對于某些項目的預算來說，租用一個自升式平臺的成本可能太高了。與靜力觸探試驗（CPT）相比，DMT的貫入技術和速度在合理的范圍內，不會干擾試驗的壓力讀數，CPT的讀數應 以2cm/s的恒定靜態貫入速率讀取。其原因是DMT的測試和貫入的兩個階段是獨立的和非同步的。該特性允許浮式駁船進行DMT和SDMT試驗，如圖5所示

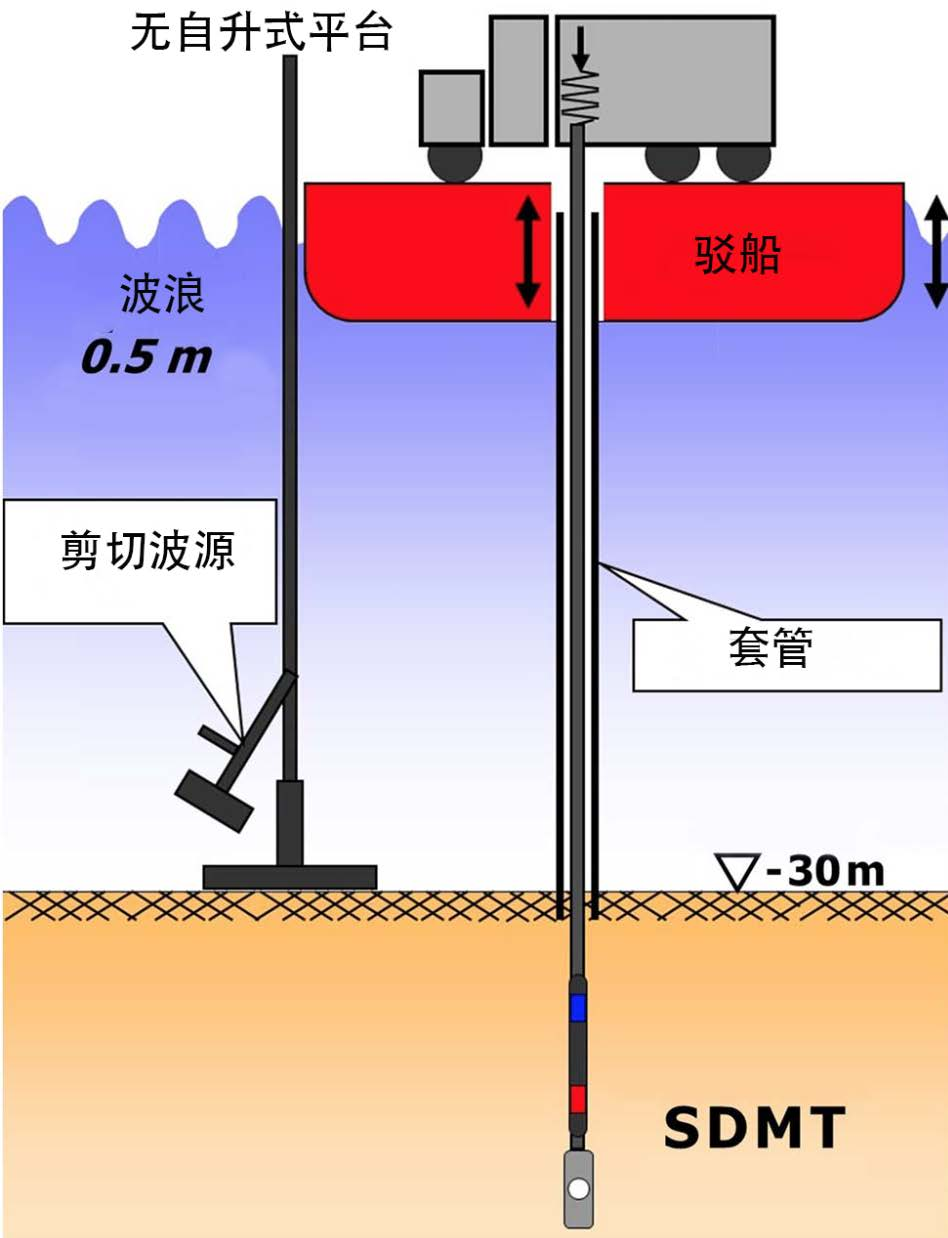

圖5 在浮式駁船上進行SDMT試驗的配置

在意大利熱那瓦 港，卡拉塔?貝托洛（Calata Bettolo）的土地復墾項目中使用了這種裝置（圖6）。20噸卡車貫入儀放置在浮式駁船 上，如圖7所示。駁船用系在碼頭上的繩索水平固定，將其水平運動限制在水深的5%以內。

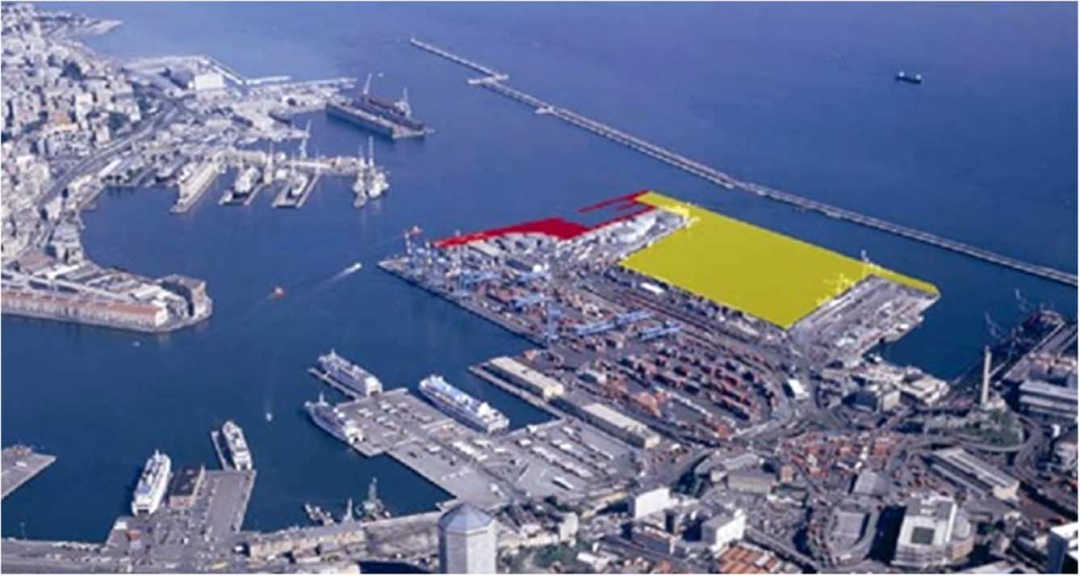

圖6 卡拉塔貝托洛全景，熱那瓦港，意大利 2008年

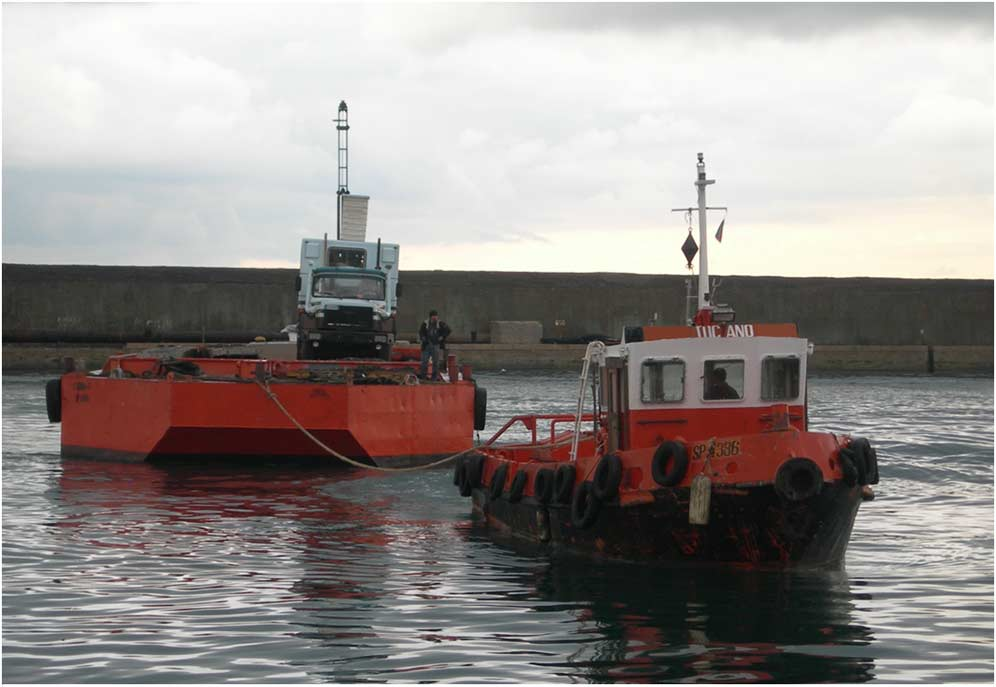

圖7 2008年意大利熱那瓦港，重型卡車貫入儀放置在浮駁上

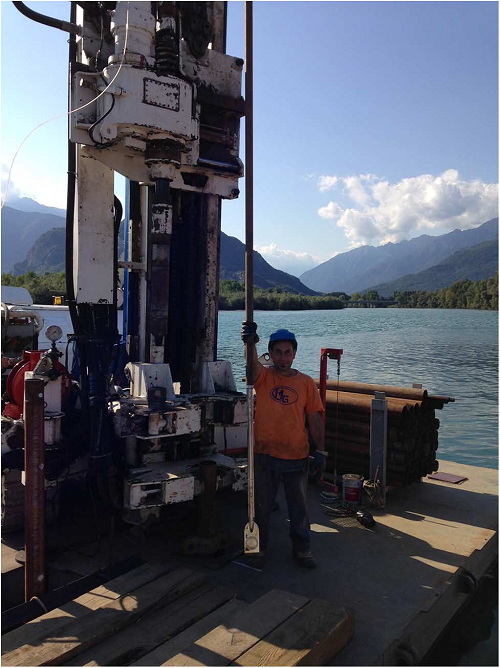

圖8 2015年意大利馬焦雷湖水平錨定浮式駁船上的鉆機

圖8示出了在意大利馬焦?fàn)柡M(jìn)行巖土工程勘察期間， 用于進行SDMT試驗的浮動駁船上的鉆機。

考慮到波高非常適中，采用四個水下配重實現水平錨定，在開始測試活動之前，預先安裝在每個測試位置。所有試驗地點的最大水深為51m，要求的試驗深度為入海底10m。圖9顯示了記錄的高質量剪切波。圖10中的SDMT結果檢測出前3m的極軟材料，隨后是下面的砂層。

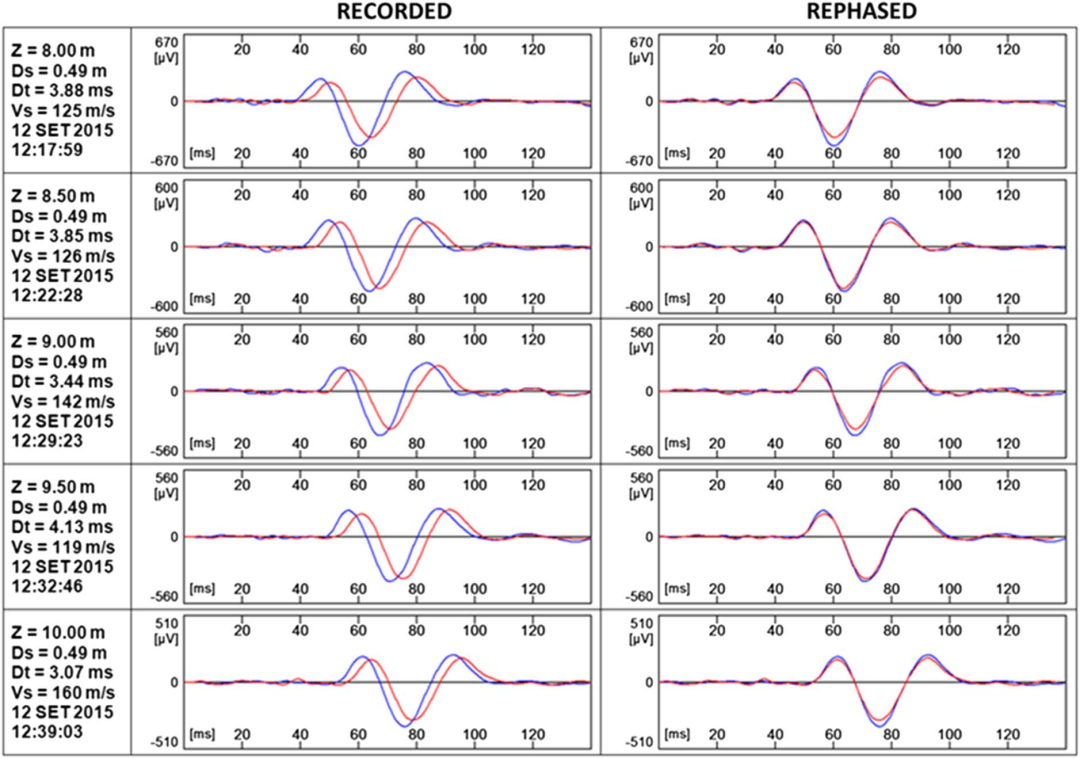

圖9 意大利馬焦雷湖的SDMT地震圖（2015年測試）：根據評估的時延記錄并重新分階段

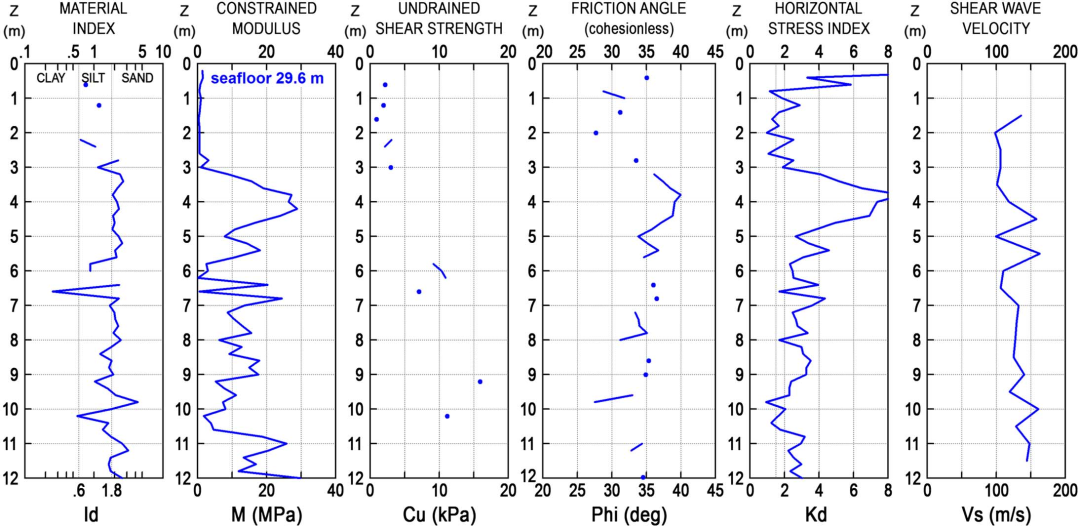

圖10 意大利馬焦雷湖SDMT結果（2015年測試）

浮式駁船需要水平錨定，這在無保護的海上試驗場地很難實現。大多數自升式平臺系統可在水深約50m的范圍內使用， 而最大的系統，如馬士基巨型自升式鉆井平臺（馬士基鉆井 2014年）可在最深130m的范圍內使用。

海床系統特別適用于深水下測試，或當水平錨定不可能時，因?yàn)樗鼈儽幌鲁恋胶５撞⑶要?dú)立于地表?xiàng)l件完成測試。

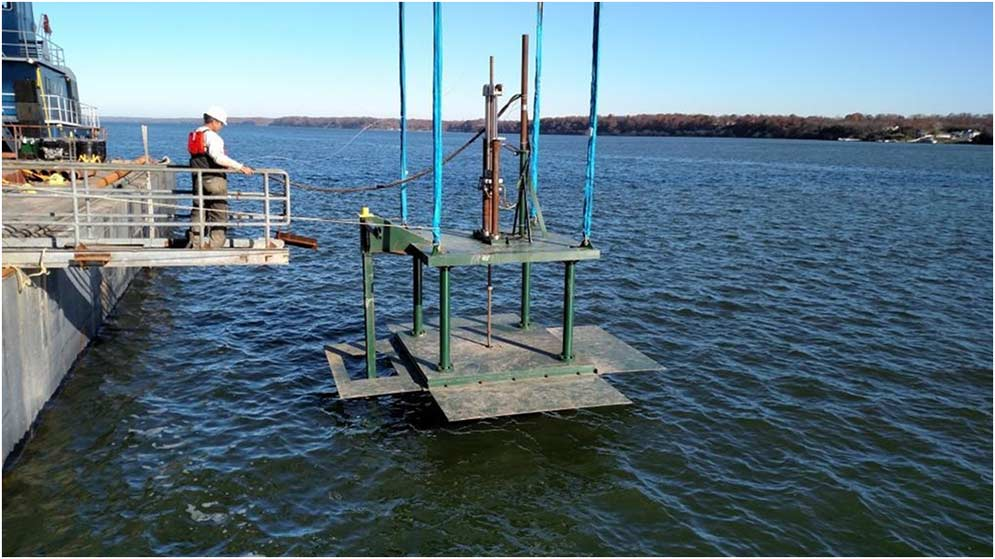

圖11 為美國東海岸橋址項目開發的直接貫入海底系統

圖11顯示了專門為美國東海岸某橋址項目開發的15噸直推系統。DMT測試在海平面以下40米處進行，SDM測試在55米以下進行。海床系統能夠貫入海底以下17m，然后由于遇到致密礫石層而停止。

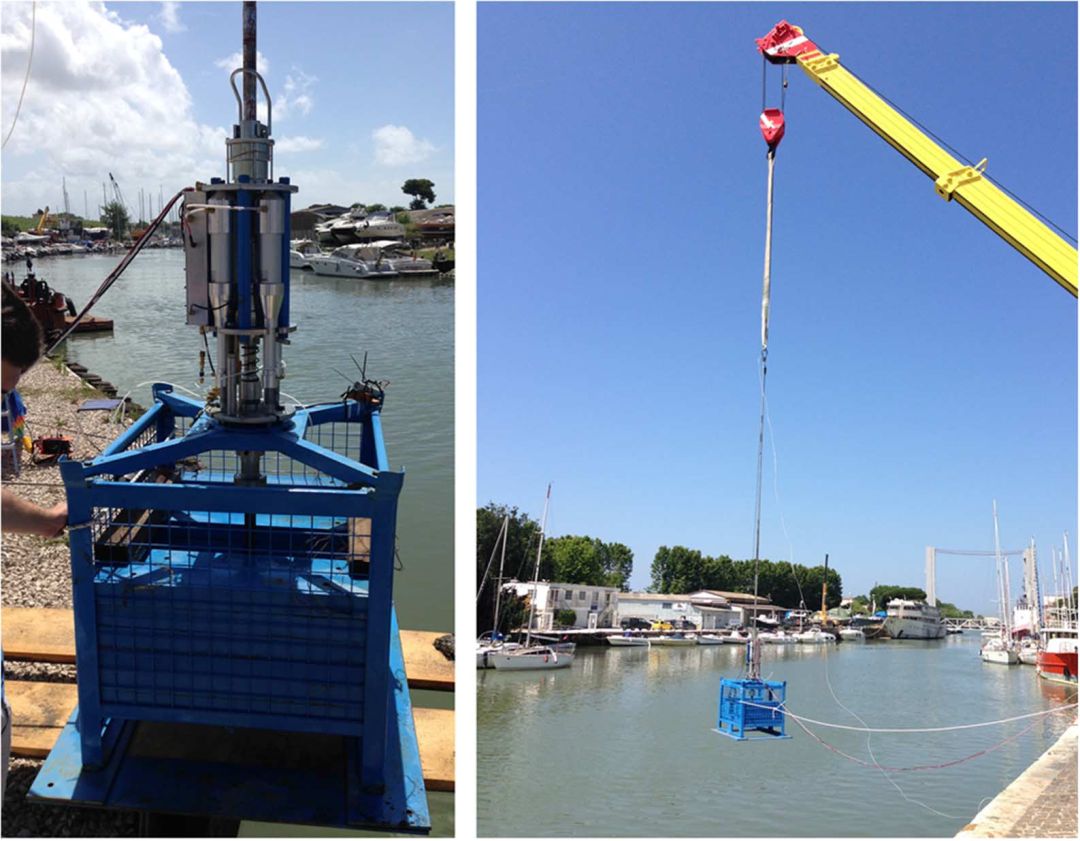

圖13 2014年，在意大利菲烏米奇諾測 試了海床DMT原型

圖14 使用意大利菲烏米奇諾海底DMT原型獲得的初步結果（2014年進行的試驗）

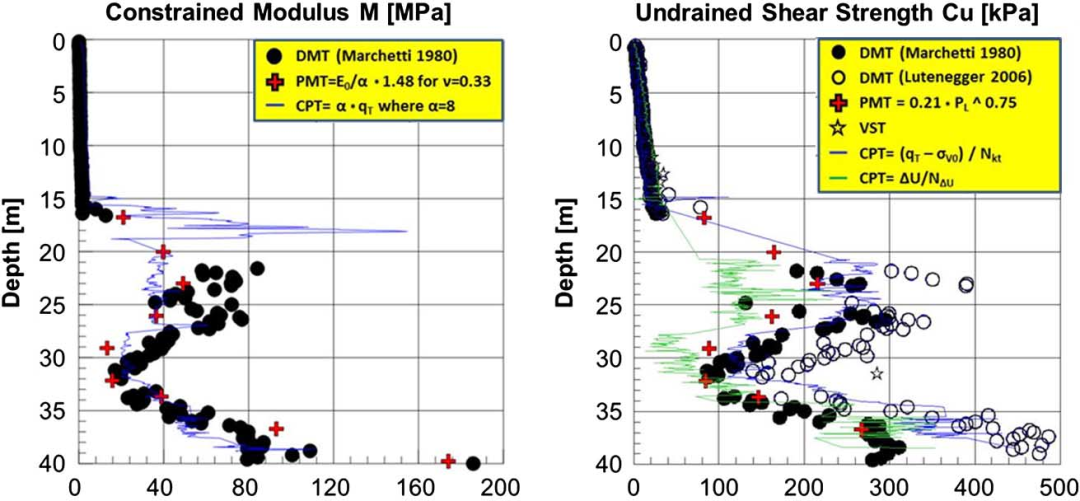

鉆機被用來鉆過這一層并繼續下面的測試。如圖12所示，使用通用插值公式（Marchetti 1980）從DMT獲得的約束模量和不排水抗剪強度與從旁壓試驗（PMT）、十字板剪切試驗 （VST）和CPT獲得的結果一致。海床DMT是一種特殊的海床測試系統，用于以固定長度的貫入行程（例如10 cm）靜態貫入探頭。以20厘米的標準深度間隔貫入板頭可能需要兩個或更多沖程。這種不連續的貫入方法不會影響DMT的壓力讀數，因?yàn)樵囼?yàn)過程的貫入和測量階段之間存在上述區別。2014年開發并測試了海床DMT原型，最大貫入力為5噸，貫入行程約為4厘米。圖13 示出了該系統的示意圖，圖14示出了在意大利羅馬菲烏米奇諾機場附近的河流試驗中獲得的初步結果。

DMT試驗也可使用設計用于操作CPT探頭的商用海床裝置進行。然而，這些機器非常昂貴，因?yàn)樗鼈冃枰诓恢袛喽鄾_程貫入系統的情況下，強制和監測恒定的2cm/s貫入速率。

充氣膜所需的氣動電纜是深層DMT測試的一個很強的限制。 從地表供應的氣體通過電纜傳輸?shù)桨孱^。在傳統的氣動DMT設備中，壓力讀數是從地面控制單元獲取的。標準中規定的試驗程序指示完成A和B壓力讀數的可接受充氣時間間隔，以便將電纜兩端的壓力差降至最低?，F(xiàn)有經驗表明，如果土壤不是非常軟，并且如果電纜長度限制在100～150m，則電纜沿線的壓力均衡不是問題。在深海試驗中，壓力均衡可能是問題，因?yàn)橥寥劳ǔ７浅＼洠绕涫窃诤５纵^淺的貫入深度，電纜必須足夠長，以覆蓋水和貫入試驗深度的總和。Medusa DMT由一個獨立的無纜探頭組成，能夠自動完成側脹儀讀數（Marchetti 2014）。圖15示出了儀器的主要部件。由可充電電池供電的電路板激活電動注射器，以液壓方式擴張DMT膜。使用高精度壓力傳感器記錄壓力讀數。

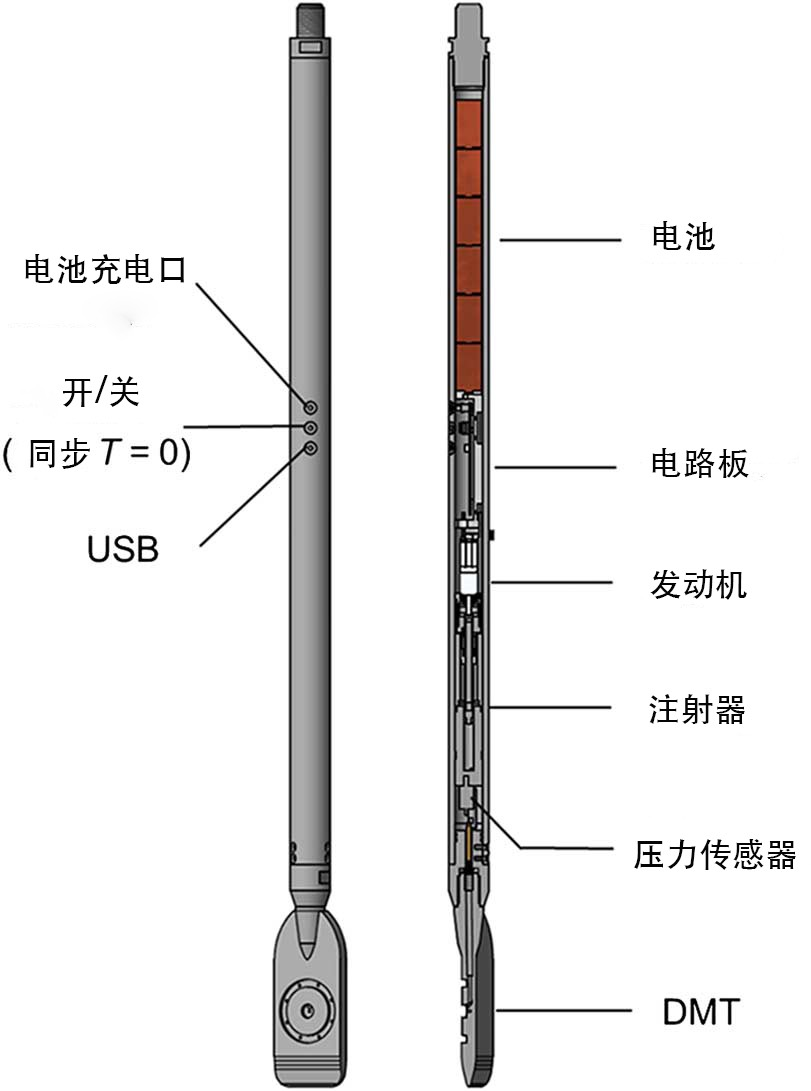

圖15 Medusa DMT的主要部件

組成部分：一個電子開關、一個電池充電插座和一個USB端口可以在探頭一側的密封防水罩內。打開Medusa DMT和設置時間原點(T0 = 0)時，必須使用電子開關。

USB端口用于編程Medusa周期 (TMCP)，使計算機與時間原點T0同步，并在測試結束時下載數據。

TMCP周期是執行以下兩個操作所需時間的總和：

① 測量：電路板啟動電動注射器，以獲取A、B和（可 選）C壓力讀數。設TM為分配給此操作的最大時間。

② 等待貫入到下一個測試深度。讓TW=TMCP-TM作為第 二次操作的時間

例如，總周期TMCP可以設置為1分鐘，其中TM＝TW＝30  s。在周期的前30 s中，將完成DMT讀數。然后，Medusa將保持在空閑狀態，直到1分鐘結束。在這段時間內，將繼續貫入，以將探頭貫入到下一個測試深度。循環按順序重復， 直到用電腦通過USB關閉或中斷Medusa。與Medusa時間原點（T0=0）和周期參數（TMCP、TM和 TW）的同步，使計算機軟件能夠在屏幕上自動指示何時進行DMT測量，何時儀器空閑，等待貫入達到下一個測試深度。軟件要求用戶在開始每個測試周期之前確認Medusa的深度（默認值比之前的測量值低20 cm）。取回Medusa后，存儲在其EPROM存儲器中的測試數據 將通過USB端口下載到計算機上。DMT壓力讀數與周期編號相關，從時間原點T0開始。每個周期對應于板頭的特定深度，由用戶在測試完成期間記錄。軟件使用周期編號將壓力讀數分配給相應的探測深度，將數據處理到正常的DMT測試。

與傳統的膨脹計試驗一樣，A、B和C讀數必須用校準偏移量Δa和ΔB進行校正，以分別獲得p0、p1和p2。必須在將探頭放入水中（近岸）之前或貫入土壤（陸上）之前獲取ΔA和ΔB值。探頭必須處于垂直位置，以便還包括系統中液壓液體重量的壓力效應。Medusa可以選擇使用連接到地面電腦的電纜進行操作。應盡可能使用這種有線配置。在這種情況下，總體測試效率更高，因?yàn)橛脩艨赡芤笤谪炄胪瓿珊罅⒓撮_始每次測試，而不是等待下一個周期（TMCP）。用戶也可以像使用傳統的氣動DMT設備一樣，持續監測膜接觸狀態和施加到膜上的當前壓力。此外，DMT壓力讀數是實時采集和存儲的，可以繪制測試結果的初步剖面。其他參數也可用，例如注射器活塞的位置、提供給發動機的電壓和電流，以及其他有助于降低斷桿風險（例如傾斜）的信息。Medusa 可以用任何機器推進土壤，包括貫入儀和鉆機。無纜版本相對于有線配置，更簡單，且增強了適應性。

Medusa 自動化消除了傳統氣動扁鏟側脹儀測試配置中使用的氣動電纜、控制單元和氣罐。壓力產生和深度測量的集成克服了使用長氣動電纜時可能出現的任何壓力均衡問題。操作人員不參與膜的膨脹。編碼在Medusa固件中的算 法定義了一個可重復的膜充氣和放氣過程。這消除了由于缺乏經驗的操作人員造成的任何可能的不確定性，這些操作人員與標準中的指示相比，可能充氣速率不足。注射器活塞的 體積控制速度可重復計時，以獲得DMT讀數（A、B和可選 C），精度為1s。這在充氣時是不可能的，因?yàn)闅怏w的高壓縮性。

注射器可注入液體的有限性可防止膜過度膨脹，從而改變膜的校準常數或永久損壞膜。

校準腔內的初步試驗表明，A讀數可在試驗循環開始后約12s內獲得，B讀數可在試驗循環開始后約45s內獲得，與壓力值無關，且無精度損失。這種快速測試執行在生態位粉土中可能特別有用（Marchetti 2015），其中對B讀數的部分排水影響可能會顯著降低。目前正在進行的進一步研究需要 評估液膜膨脹的可能效益，以改進對此類中間土壤巖土參數的解釋為了評估從注射器活塞的測量位置推斷出的注射器注入液體的體積與膨脹過程中的膜位移之間是否存在合理準確的關系，還需要進行額外的實驗。如果有這樣的關系，就有可能估計每個DMT試驗循環的整個加載-位移曲線。Medusa DMT還可以擴寬扁鏟側脹儀成功完成消散試驗的土壤適用范圍，扁鏟側脹儀通常用于估算固結水平系數C_h。

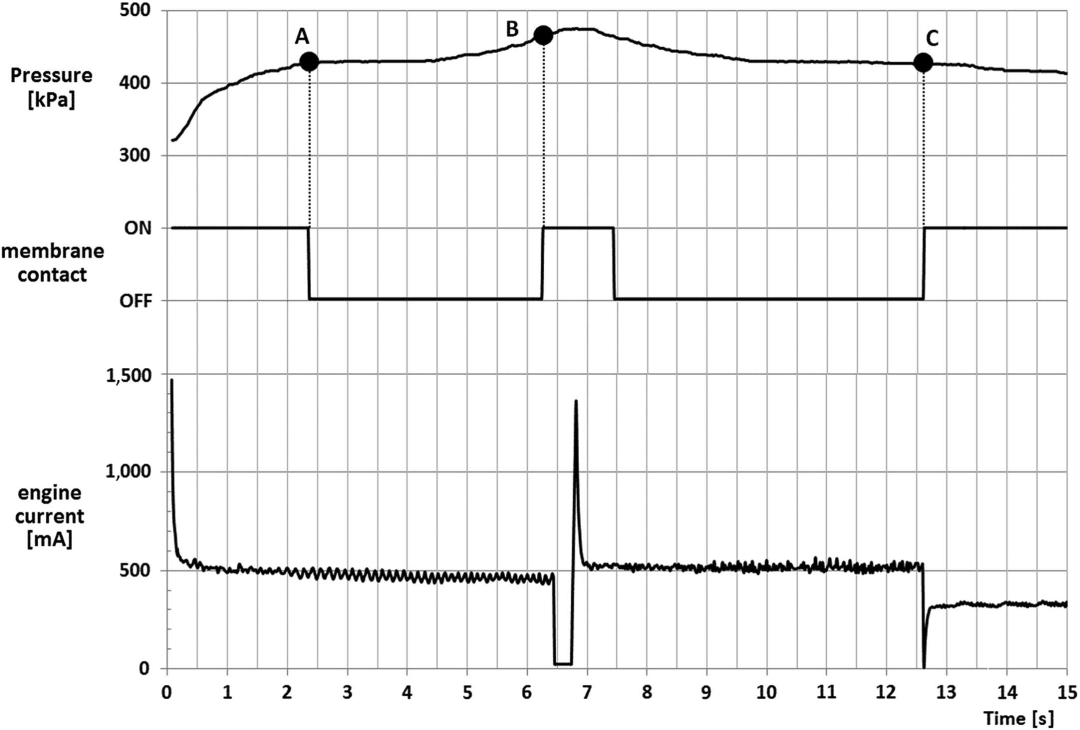

圖17 在約450kPa壓力下，使用Medusa DMT的標定室中，在整個DMT循環中的壓力、膜接觸狀態和發動機電流隨時間的關系圖

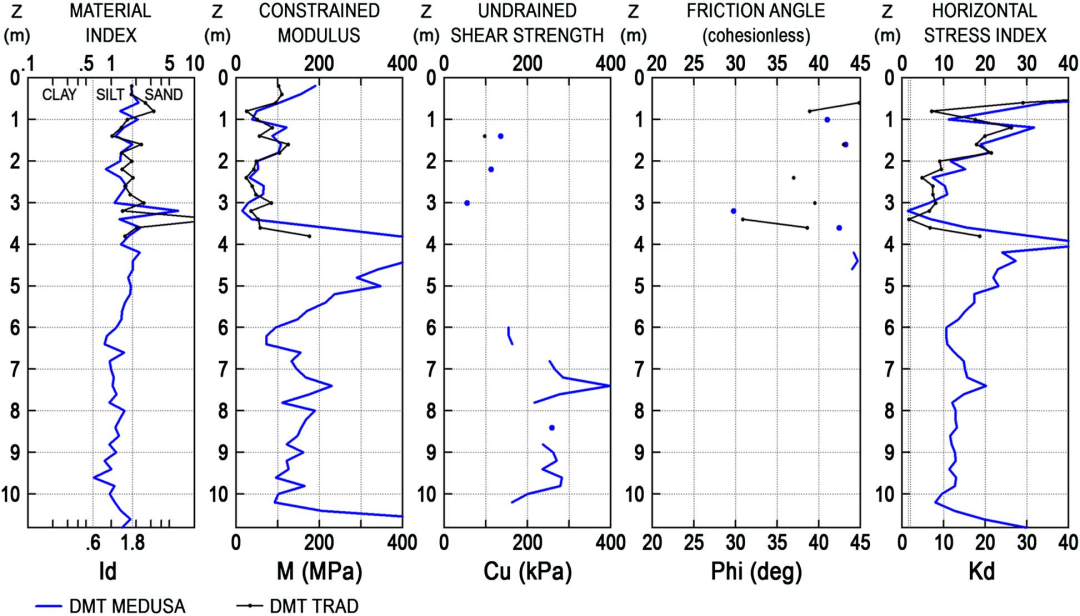

圖18 意大利塞薩諾陸上用傳統氣動DMT設備和Medusa DMT獲得的膨脹計試驗結果對比（試驗于2016年進行）

對于傳統的氣動DMT設備，這種試驗只推薦在非常細粒的土層中進行，與獲得序列的第一個A-讀數所需的大約15秒的典型時間相比，這種土層的消散速率很慢。在大約23s的時間內重復A讀數的可能性可能會擴大用于進行特別的DMT消散試驗的土壤范圍。

與傳統的DMT配置相比，Medusa的主要缺點是在發生斷桿和探頭丟失的情況下增加成本。DMT板頭比MedusaDMT便宜，Medusa DMT包含圖15所示的附加組件。此 外，Medusa DMT中的膜更換不像氣動板頭那樣簡單，因?yàn)樽⑸淦骱桶孱^中的液體必須小心飽和。

Medusa DMT已經在一個校準腔中進行了測試，其中大部分了水（比如90%），其余的充滿了空氣。腔室蓋上的連接用氣體給腔室加壓。圖16示出了用于對設備進行初步試驗的腔的圖片。校準腔的蓋子被設計成將板頭放在校準腔內， 將電動注射器放在校準腔外。用有線版Medusa監測膜的壓 力及其與時間的接觸狀態。圖17示出了完整的由Medusa進行的DMT循環，校準腔壓力約為450 kPa。

Medusa DMT在意大利塞薩諾的陸上現場進行了測試（2016年）。圖18示出了用Medusa DMT和傳統氣動設備進行的試驗結果之間的比較。良好的協議提供了系統在現場的首次驗證。計劃在非常軟的土壤中進行進一步的驗證，預計Medusa DMT將提供更高的精度。

本文給出的例子描述了在使用傳統氣動設備進行近岸 DMT/SDMT試驗時成功使用的各種配置。這項技術的局限性，特別是氣動電纜的要求，可以解釋為什么這種原位測試工具不常用于海上調查。新開發的Medusa-DMT是一種獨立的無纜探頭，能夠自主地進行扁鏟側脹試驗。該裝置在設備和試驗程序方面大大簡化了扁鏟側脹試驗。最初的設想是為了克服深海扁鏟側脹測試的困難，它的特點也使其適合于陸上測試，可以選擇使用電纜進行實時數據采集。由電動注射器調節的膜的體積控制膨脹使得DMT的性能得到提高。測量速度非?？?，壓力讀數所需時間的重復性很高。

資料來源：Geotechnical Testing Journal
