防開裂 找空洞 給混凝土做CT就是這么簡單
時間：2020-3-17 來源：企業公眾號 查看次數：6135
"
近年來，一種新型的無損檢測方法應用越來越廣泛，這就是超聲波CT法。超聲波具有穿透能力強，檢測設備簡單，操作方便等優點，特別適合于對混凝土的檢測，尤其適合對大體積混凝土如大壩、橋墩、承臺及混凝土灌注樁的檢測。常規的超聲波對測法及斜測法可檢測混凝土內部的缺陷，但這需要操作人員具有一定的工作經驗，且檢測精度也不夠高，僅能得到某些測線上而非全斷面的混凝土質量信息。將計算機層析成像(Computerized Tomography,簡稱CT)技術用于混凝土超聲波檢測，即為混凝土超聲波層析成像檢測方法。該方法首先將待檢測混凝土斷面剖分為諸多矩形單元，然后從不同方向?qū)γ恳粋€單元進行多次超聲波射線掃描，即由來自不同方向的多條射線穿過一個單元，用所測超聲波走時數據進行計算成像，期成像結果可精確、直觀表示出整個測試斷面上混凝土的缺陷及質量信息，使檢測精度大為提高。
通過超聲波測試混凝土內部缺陷，會遇到以下挑戰
非均質材料帶來強烈的結構噪聲
檢測對象結構的復雜性（內部存在鋼筋、管道等）
被檢物體尺寸大
被檢測對象通常處于使用狀態中–只能提供有限的接觸面
很少有系統性/指導性文件
每個被測物體都有“唯一性”和“特殊性”
操作員的專業技能和經驗有很大影響
但選擇超聲波檢測，又具有以下優勢和局限性：
可獲得較深的穿透深度
內部結構的可視化與結果解釋的簡易性
多種多樣的測量/分析方法（表面脈沖速度、體脈沖速度、脈沖回波、SAFT/DFA超聲層析成像）
檢測參數對被測物體屬性的可調性：工作頻率范圍20-150 kHz
聲衰減與頻率強烈相關
對緊密鋪設鋼筋的敏感性較低（與探地雷達相比）
檢測靈敏度和分辨率與波長（ l ?2 – 25 cm）相當
鋼筋會影響可探測性

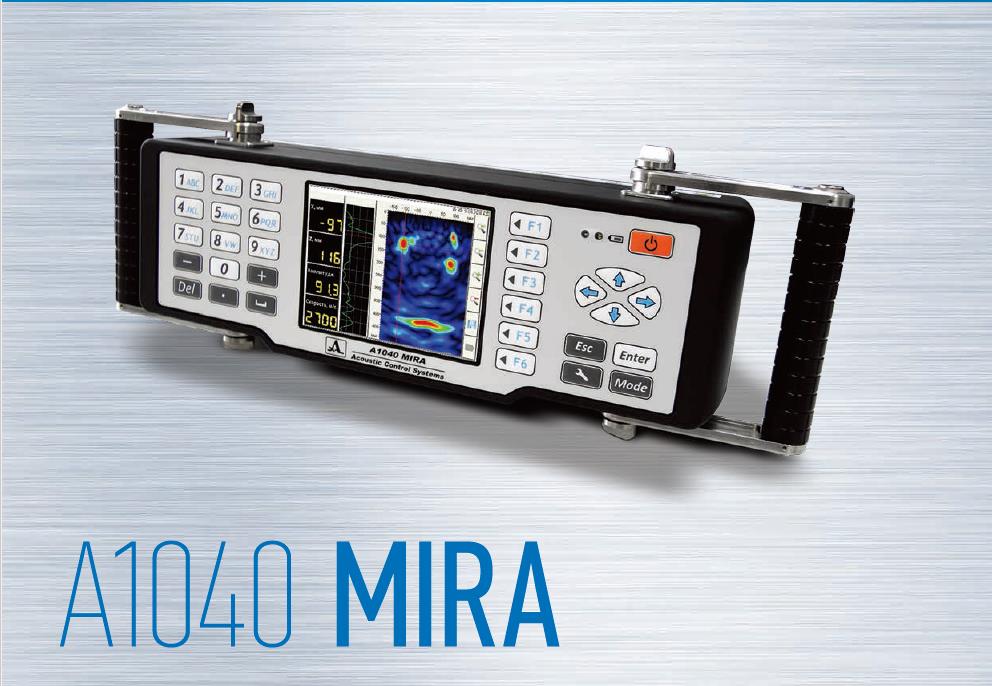

那么遇到這些挑戰和局限性，我們該如何解決？今天，給大家介紹一款德國ACS-Solutions公司生產的超聲波三維層析成像儀—— A1040 MIRA。
（1） 功能和應用
為評估建筑結構完整性，可檢測厚度達2米的混凝土構件
為評估建筑結構完整性，可檢測厚度達80厘米的鋼筋混凝土構件
尋找混凝土體、鋼筋混凝土或自然石塊中的外來包體、孔洞、空隙、分層、充填泄露、裂縫等
檢測厚度達2米的大理巖或花崗巖構件
尋找鋼筋混凝土中，管徑大于10毫米的金屬和塑料管道
檢測直徑大于900毫米的碳棒的內部結構
檢測鋼筋混凝土橋梁上加固通道的情況
檢測灌注結構的基礎、樁體、露頭部位的空隙和充填泄露
尋找地鐵和鐵路隧道襯砌后方的孔洞和空隙
檢測玻璃鼓風爐的耐火墊
評估鋼筋的混凝土保護層厚度
在施工地點受限情況下，從單邊表面測試某對象的厚度
（2）技術參數
干點接觸剪切波換能器，帶陶瓷防磨帽
25～85 kHz中心頻率
換能器裝載有彈簧，保證在不平整表面順利工作
相控陣天線，帶48個換能器，呈4×12排列，尺寸365×115×125 mm，重量4.5 kg
測試深度：50～2000 mm
可充電電池，5小時工作時長
每測點數據采集處理時間：不大于3 s
Introview軟件用于3D成像
工作溫度 -10°C至50°C
（3）特點
單邊接觸結構體，可以對結構內部進行成像
可探測的不連續體的尺寸：
圓柱體缺陷——直徑大于10毫米
球體缺陷——直徑大于25毫米
高效——每次點測僅耗時數秒鐘
易上手，使用簡單
輕便防震的塑料外殼
干點聲學接觸——檢測時無需使用耦合劑，不需要對測試表面進行特殊處理
天線陣列可適應不平整表面
耐磨處理的換能器探頭
對不同的缺陷具有高度的測量準確度和儀器靈敏度
自動計算超聲剪切波在測試體中的傳播速度

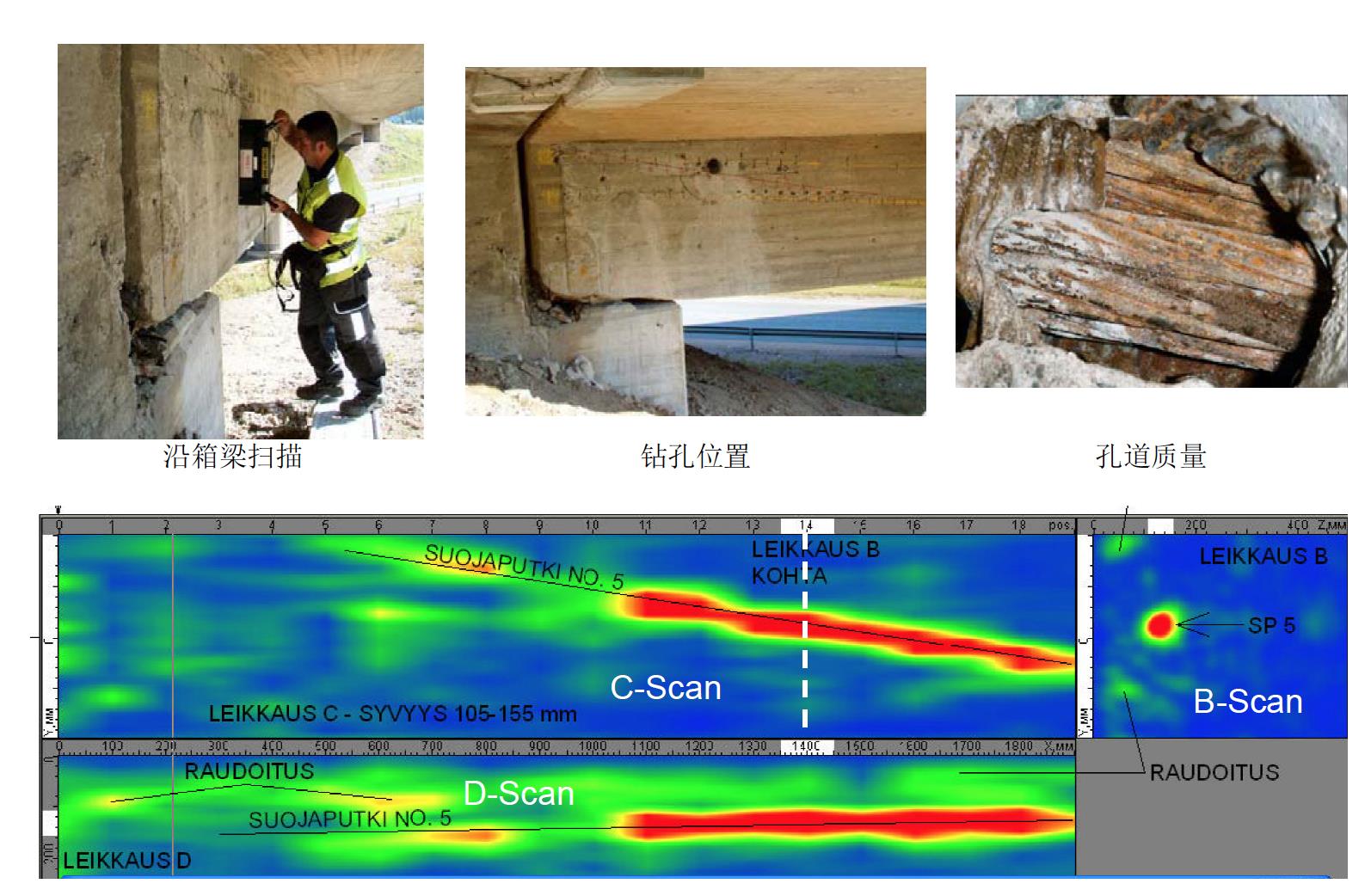

系統自帶內存以存儲數據，使用外部電腦可以B-、C-、D-Scans的切片方式對內部結構作3D成像
MIRA超聲波斷層掃描成像儀測試原理

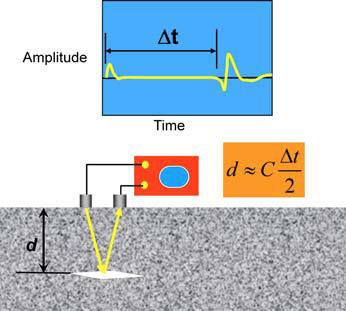

MIRA基于超聲波脈沖回波方法，采用激發和接收換能器組成的收發對模式。一個換能器激發應力波脈沖，另一個換能器則接收反射回來的脈沖。脈沖從激發到被接收的時間可以被測得。如果波速C已知，則反射界面的深度則可以被計算出來（假設兩個換能器相距很近）

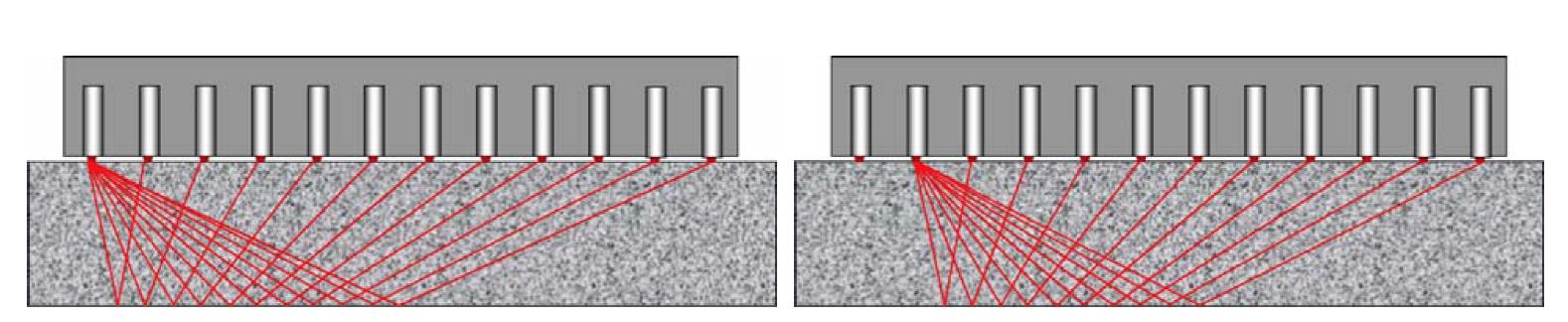

MIRA A1040超聲波探頭由4×12個干點換能器陣列和一個控制單元組成，換能器為信號發射和接收裝置，可發射周期脈沖。探頭內的控制單元激活一排換能器作為信號發射端，而其它排的換能器作為信號接收端。上圖表示第一排換能器發射信號，其它換能器接收信號。圖中顯示了信號傳播路徑。此后，下一排換能器發生信號，其右側的換能器接收信號。此過程循環重復，直至前11排換能器都已經激發過信號為止。

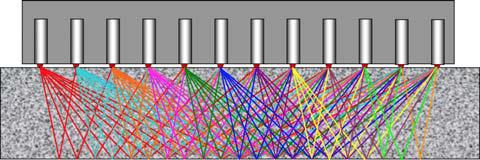

下圖顯示每次測量時獲得的66條射線路徑。每點采集和處理數據的時間不超過3秒。測量的信號傳播時間會被計算機處理生成天線下方空間的2D圖像。重建的圖像可以顯示反射界面的位置，這些界面有可能是構件的底面、鋼筋，以及最重要的內部混凝土-空氣界面（比如空洞、裂縫和分層等）。

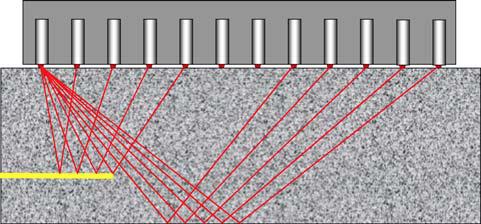

如果構件內部的混凝土-空氣界面（缺陷）足夠大，一部分激發的應力脈沖會被該缺陷提前發射。如右圖所示，因為射線路徑更短，由缺陷反射的信號會早于構件底面反射的信號到達接收端。信號處理軟件依據每排換能器接收到的反射脈沖的到達時間，來推斷構件內部缺陷的位置。注意圖中某些換能器不會接收到來自缺陷或者底面的反射信號，因為缺陷的存在阻擋了射線的傳播，這即是某些2D圖像中的盲區現象。
MIRA超聲波成像儀技術特點
陣列式系統：MIRA的控制器是一個陣列式的控制器，由12個模塊組成，每一個模塊包含4個橫波傳感器。當超聲波信號發出后，接受到信號的會被控制器進行處理，然后轉移到電腦用合適的軟件進行處理。
合成孔徑聚焦超聲成像：通過將陣列小探頭接收的超聲信號合成處理而得到與較大孔徑探頭等效的聲學圖像，對接收到的信號作適當?shù)穆晻r延遲或相位延遲后再合成得到的被成像物體的逐點聚焦的聲學圖像，其特點是可以獲得較好的橫向分辨率。
干耦合換能器：傳統的換能器需要使用耦合劑才能與混凝土表面緊密接觸。干耦合即不使用耦合劑，通過彈簧彈力實現與被測表面的耦合。使用干耦合換能器加快了檢測速度，并消除了耦合劑涂抹不均勻?qū)y量結果的影響。

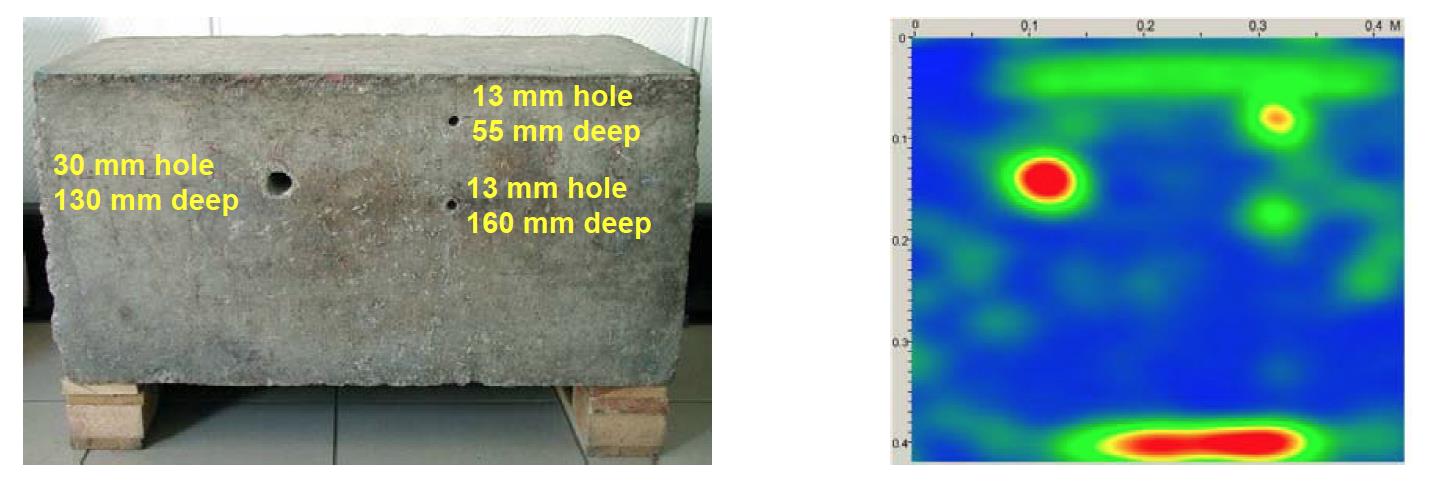

成像顯示：數據采集得到的實時二維圖像。用不同的顏色表示不同強度的反射。也可以使用idealViwer 3D軟件將在多個位置測量的結果整合，在計算機中上生成三維圖像，更加直觀。
橫波檢測：固體中的聲波有縱波、橫波和表面波三種類型。傳統方法只利用縱波，橫波和表面波攜帶的信息被忽略。改用橫波檢測有以下好處：
①信噪比提高：超聲橫波在混凝土中的散射比縱波弱，因而橫波檢測的噪聲更低;
②分辨能力有所增強：識別越小的細節需要的波長越短，而混凝土中橫波的波長大約是同頻率縱波波長的60%;
③缺陷的反映更明顯：因流體中的聲波只有縱波，橫波遇到欠密實、縫隙和空洞等缺陷后幾乎全被反射，其反射系數大于縱波。

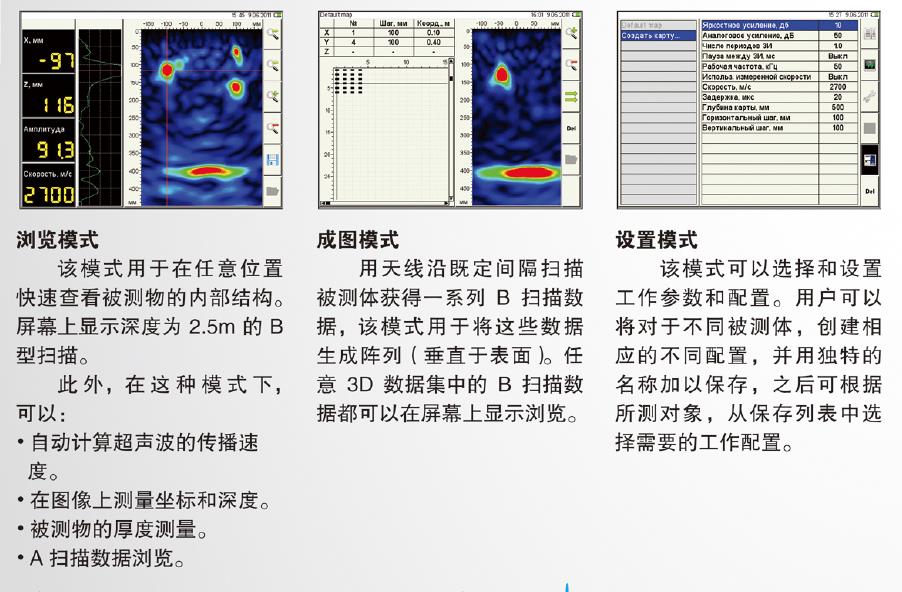

該儀器有三種操作模式

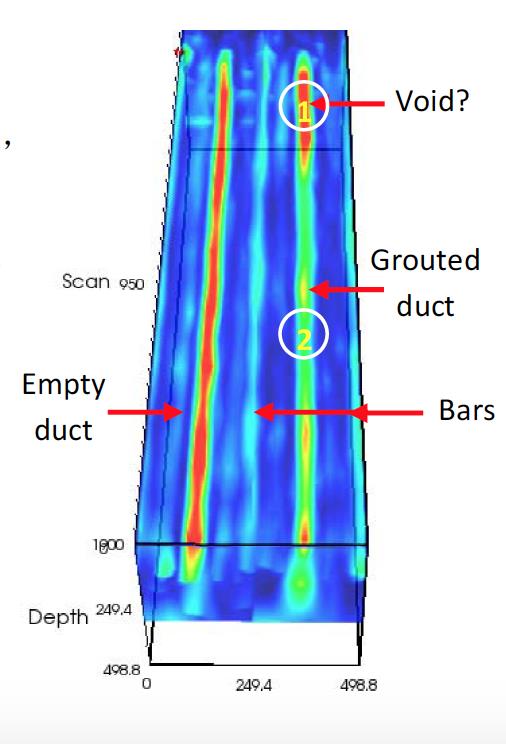

400毫米的厚板，其中貫通2個直徑100毫米的金屬管道，覆蓋層100毫米。其中一個管道中空，另外一個充填無收縮水泥漿。此外，預制板淺部布有鋼筋，且方向與管道平行。右圖所示為從預制板頂面采集的3D掃描結果。為使孔道看得更清楚，深部包含預制板底面的數據被截斷。中空孔道顯示為紅色，反映空氣界面的強烈反射。灌漿管道則顯示為黃綠色，反映鋼絞線的較弱反射。兩孔之間和灌漿孔右側的鋼筋顯示為淺藍色。可以看出，灌漿孔道遠端顯示為紅色，表現為空洞特征的強烈反射。為驗證灌漿不完全，對灌漿孔的兩處進行了開挖：(1)遠端150毫米處，即空洞反射所在位置；（2）在大概中央位置，即沒有空洞反射顯示的位置。

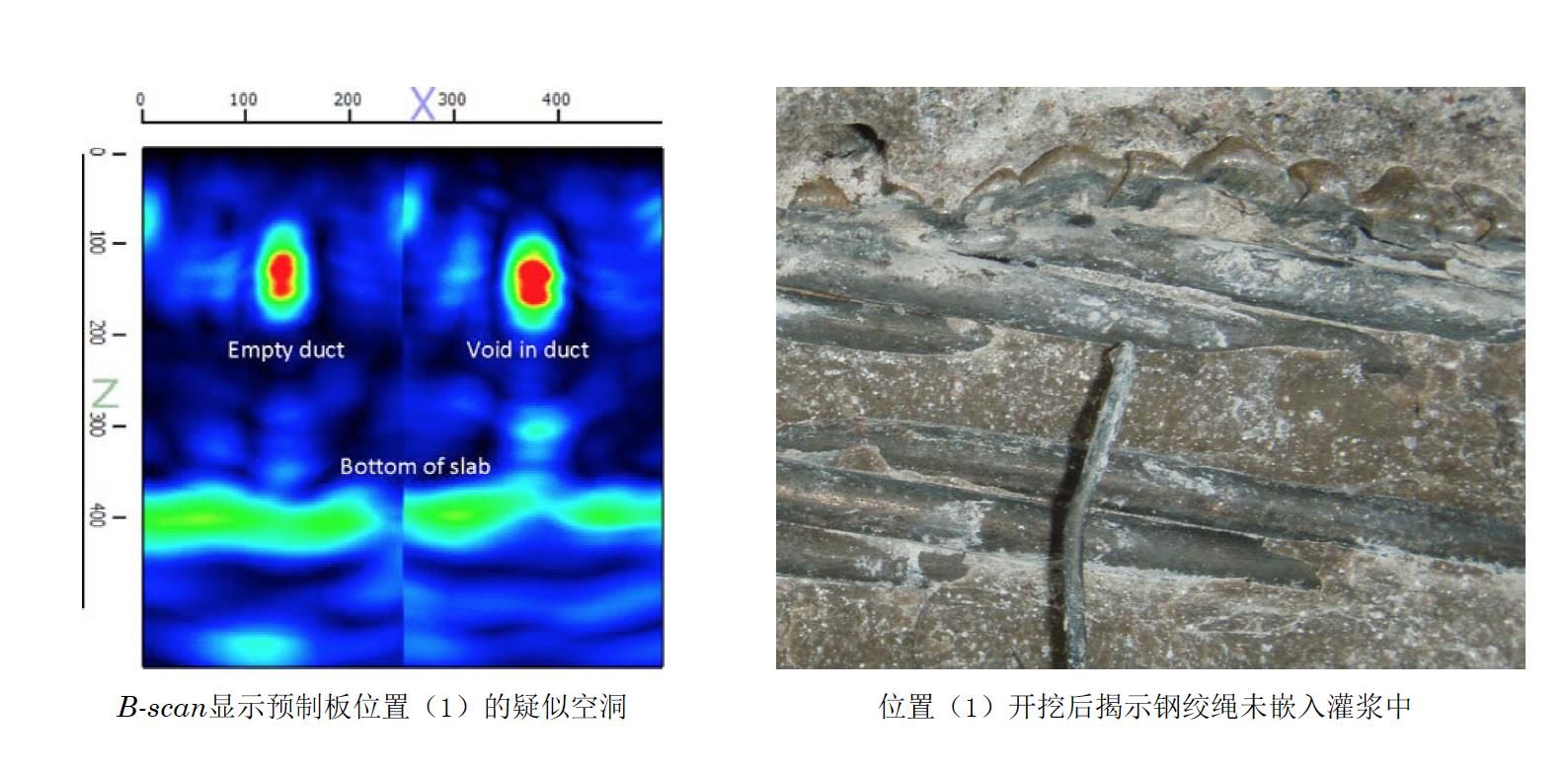

下圖所示為開挖位置1的B-scan圖像和對應的照片。B-scan顯示灌漿孔道此處的反射與中空孔道類似，清楚得指示出此處可能未被灌填完全。開挖后的照片顯示，一些鋼絞繩沒有嵌入灌漿中。至此，灌漿孔中的不密實孔洞被證實。

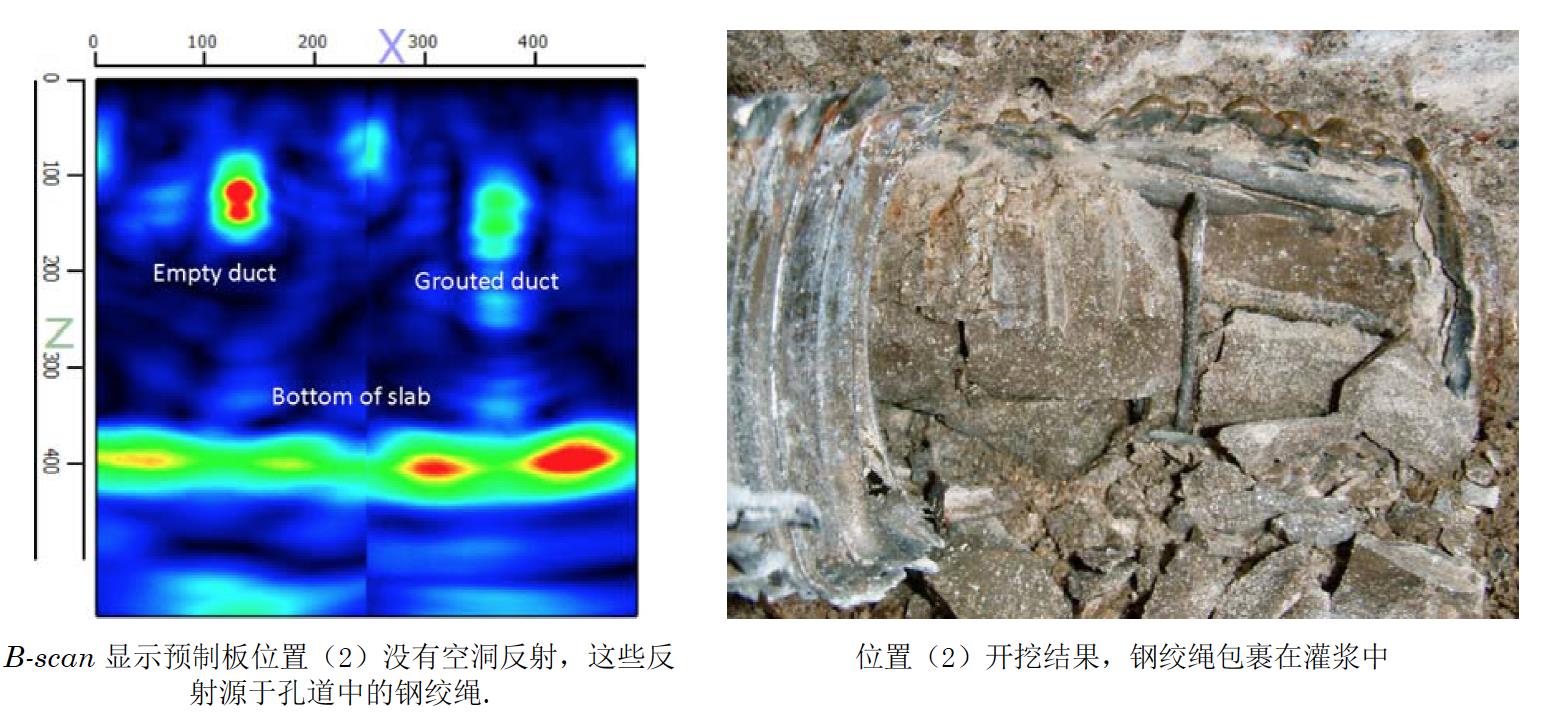

下圖為位置（2）的結果。B-scan圖像顯示灌漿孔道此位置的反射比中空孔道振幅更弱。這些弱振幅反射源于孔道中的10根鋼絞繩。灌漿-鋼界面的反射系數小于空氣界面，所以灌漿密實位置的反射信號不顯示為紅色。開挖結果顯示鋼絞繩都被包裹在灌漿中。開挖時移除金屬管壁的過程中不慎壓裂了灌漿，所以有些鋼筋暴露在外。
