我司代理的瑞典ImpulseRadar第五代探地雷達成功交付廣重工設計院

時間：2019-12-23 來源：查看次數：8474

我司代理的瑞典ImpulseRadar公司的第五代探地雷達

成功交付廣東重工建筑設計研究院有限公司

日前，由我司代理的瑞典ImpulseRadar公司的第五代探地雷達成功交付廣東重工建筑設計研究院有限公司使用。廣東省重工建筑設計院有限公司始建于1959年，是一所專業設置齊全、實力雄厚的綜合性甲級設計院。在廣州承擔了大量的地鐵勘察工作，如何避免勘察過程中對城市地下管線的破壞成為本次采購的主要應用。

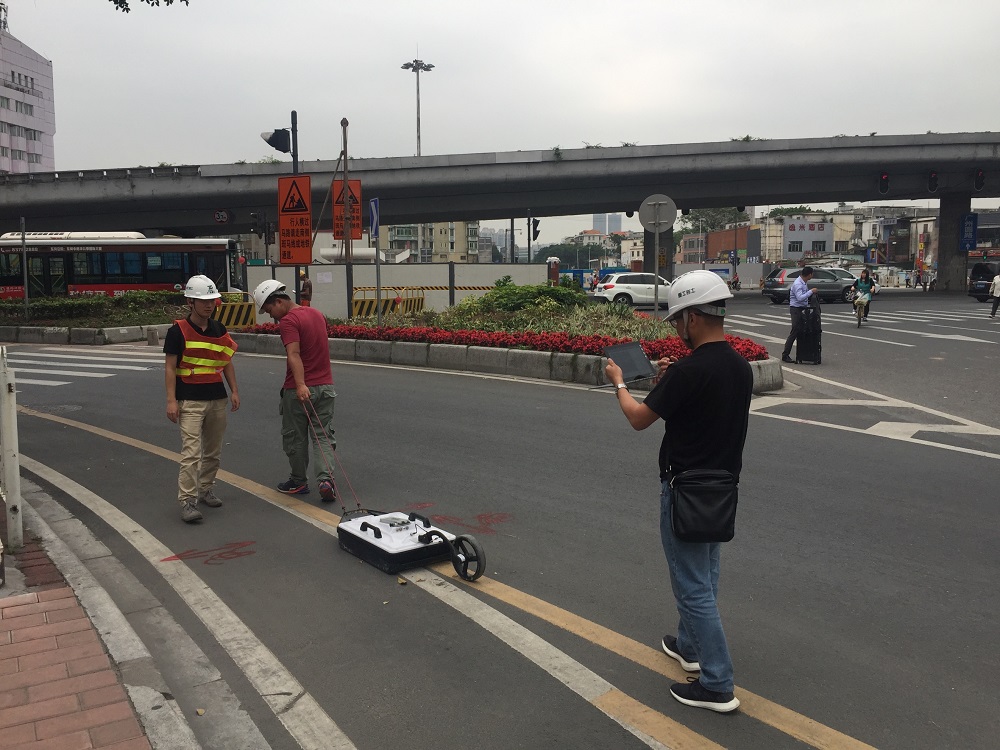

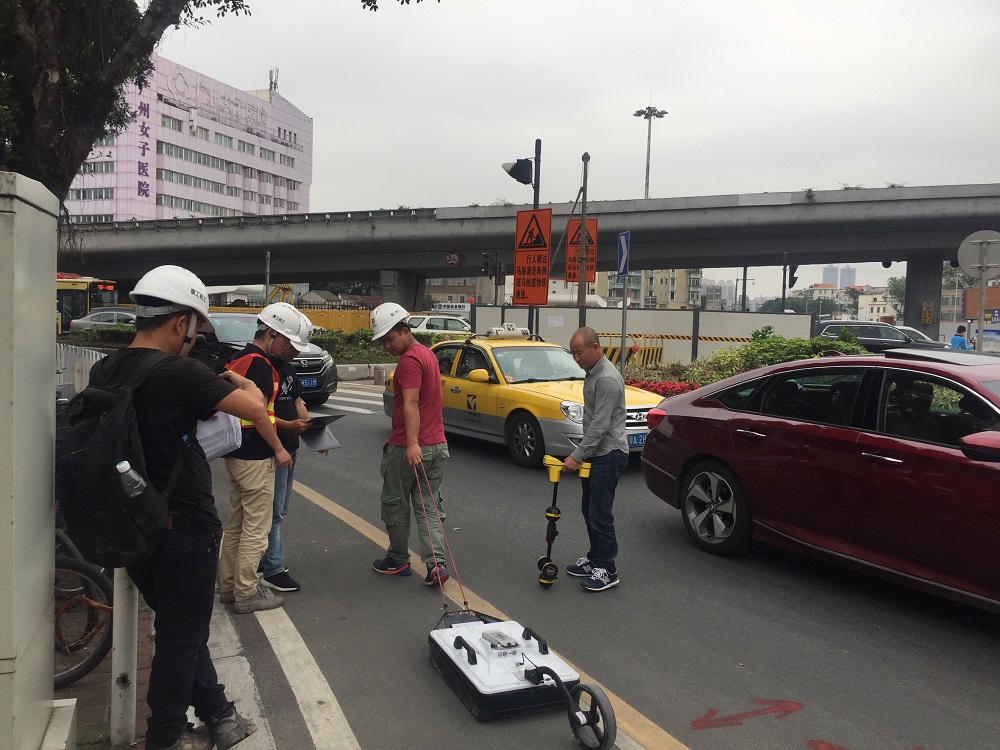

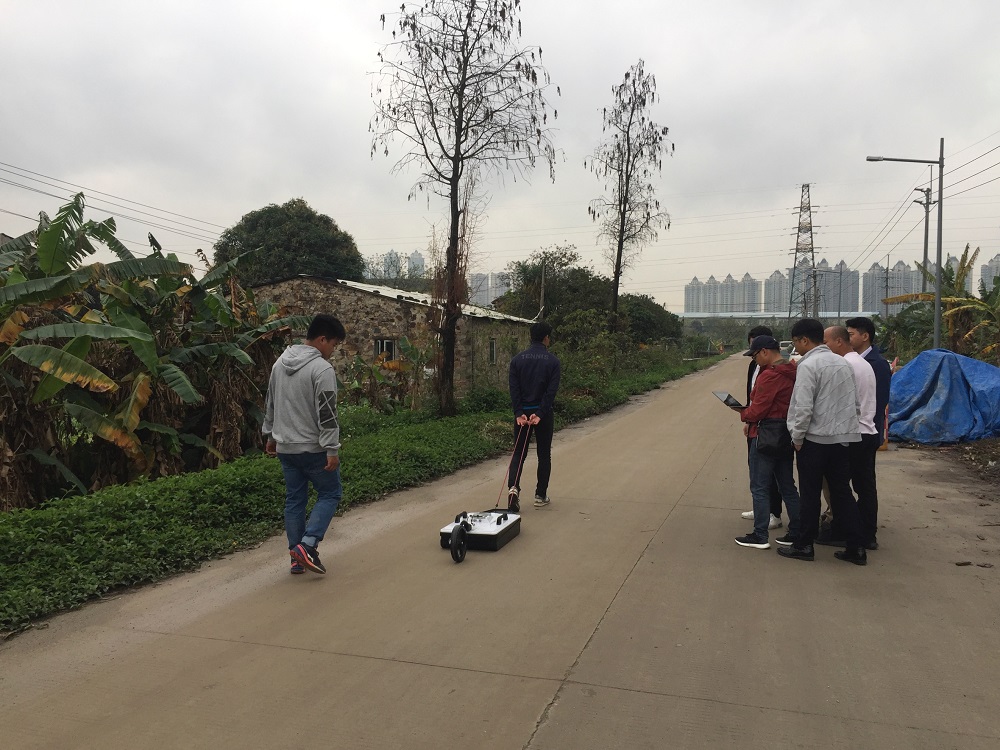

本次交付使用的是CrossOver1760型探地雷達。主要用于城市地鐵線路勘察中地下管線的探測。

該型號的雷達具有以下特點：

l 主機和天線一體化，集成化設計，采用雙頻率天線，一次工作可采集高頻高分比率以及低頻大探深兩組數據。

l CO系統采用實時采樣技術，和傳統天線相比大幅增加了采集速度。實時采樣技術是雷達的發射天線發出一個電磁波信號后，接收天線把不同時間的反射信號一次采集完成（也就是一次采集完不同深度的信號）。該技術為第五代雷達技術，目前市面上的雷達均為第三代技術，MALA的GX系列為第四代雷達技術。目前只有瑞典ImpulseRadar雷達擁有這一技術。傳統雷達是發射天線發射一次信號，接收天線只能接收某一個深度點的信號，如果要把不同深度的信號采集完成，雷達需要發射數百次信號才行。因此，CO雷達系統與傳統雷達相比，它的探測速度快了幾百倍。我們使用CO雷達，可以進行更加快速探測；或用很高的疊加次數（即在同一個點采集幾千次做平均），這樣數據的質量就會大大提高（圖像中的噪點幾乎沒有，地下異常顯示更清晰）。

l CO系統采用HDR（高動態范圍）技術，和傳統天線相比，不但提高了天線的降噪能力，還增加了天線的分辨率和測試的深度。常規雷達的噪聲水平比較高（噪聲水平是指雷達的發射天線不發射信號時，接收天線接收的自然界中到處存在的電磁波信號和隨機噪聲信號），當?shù)叵挛矬w的反射信號低于噪聲水平時，或地下太小的物體反射的信號較窄時，雷達就無法探測到了。CO系統的高動態技術，使得信號帶寬變大，噪聲水平變低。這樣采用同樣頻率，新雷達CO系統有效的低頻部分更低（對應到實際效果就是探測得更深了），高頻部分更高（對應到實際效果就是能探測到更小的物體了）。因此，采用高動態范圍的CO系統，和傳統雷達天線相比，探測更深，分辨率更高（可以看到更小的缺陷）。

l 設計堅固，適于野外使用。

l 整套系統無線采集，使用方便。

l 所有天線符合FCC，EC，IC法規。
