A1040 MIRA 3D超聲波斷層掃描儀在風機管片檢測中的應用
時間：2024-1-24 來源：https://mp.weixin.qq.com/s/vfQM5W_GJCs1OiinM3Y4uQ 查看次數：1923
近期，瑞科儀器應客戶要求，在齊齊哈爾市附近某風機管片檢測項目中，使用A1040 MIRA 3D 超聲波斷層掃描儀在現場進行實地檢測。對管片交接處，疑似不密實區域進行精細檢測，通過對檢測數據后期軟件3D成像分析，獲得了詳細的檢測報告。
測試設備

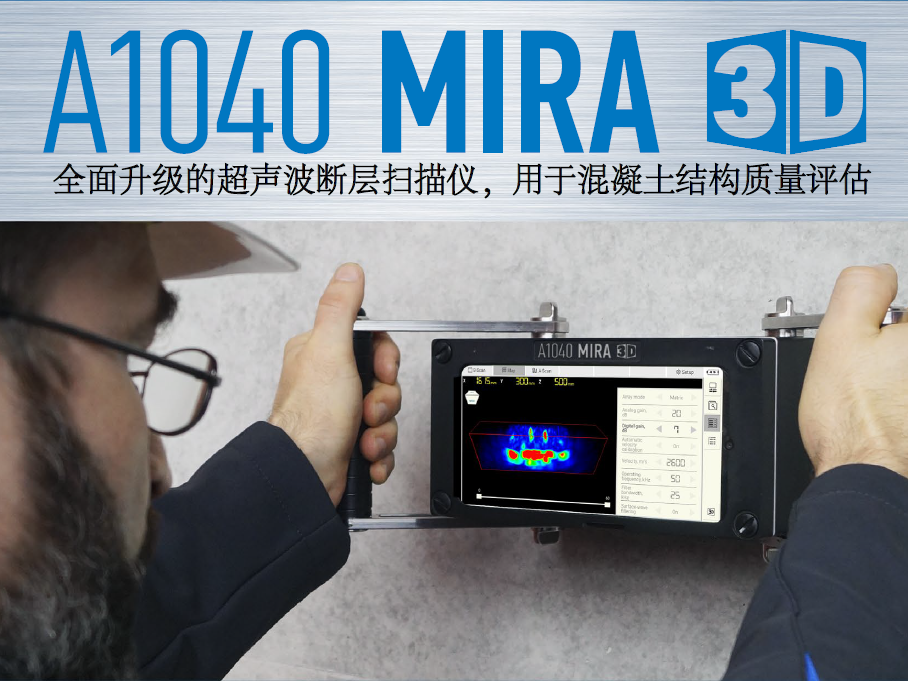

此次檢測，采用的設備是國際知名超聲波檢測設備生產廠家——俄羅斯ACSYS公司生產的A1040 MIRA 3D超聲波斷層掃描儀，由瑞科（廣州）儀器科技有限公司代理并提供技術支持和售后服務。該設備采用合成孔徑聚焦成像方法(SAFT)，具有分辨率高、能在實地工作的優點，是超聲成像領域發展起來的新技術，在無損探傷領域具有很好的應用前景。

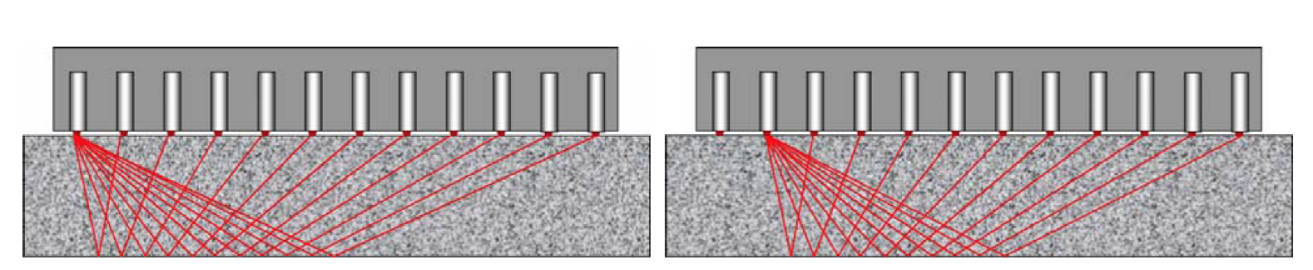

A1040 MIRA 3D超聲波探頭由4×8個干點換能器陣列和一個控制單元組成，換能器為信號發射和接收裝置，可發射周期脈沖。探頭內的控制單元激活一個換能器作為信號發射端，而其它的換能器作為信號接收端。下圖表示第一個換能器發射信號，其它換能器接收信號。圖中顯示了信號傳播路徑。此后，下一個換能器發生信號，其右側的換能器接收信號。此過程循環重復，直至前31個換能器都已經激發過信號為止。

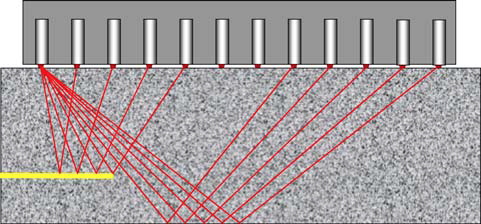

如果構件內部的混凝土-空氣界面足夠大，一部分發射的超聲波脈沖信號會被該缺陷提前反射。因為路徑更短，由缺陷反射的信號會早于構件底面反射的信號到達接收端。信號處理軟件依據每排換能器接收到的反射脈沖的到達時間，來推斷構件內部缺陷的位置。
MIRA超聲波成像儀技術特點：
陣列式系統：
A1040 MIRA 3D的控制器是一個陣列式的控制器，由8個模塊組成，每一個模塊包含4個橫波傳感器。當超聲波信號發出后，接受到信號的會被控制器進行處理，然后轉移到電腦用合適的軟件進行處理。
合成孔徑聚焦超聲成像
通過將陣列小探頭接收的超聲信號合成處理，得到與較大孔徑探頭等效的聲學圖像，對接收到的信號作適當?shù)穆晻r延遲或相位延遲后，再合成得到的被成像物體的逐點聚焦的聲學圖像，其特點是可以獲得較好的橫向分辨率。
干耦合換能器
傳統的換能器需要使用耦合劑才能與混凝土表面緊密接觸。干耦合即不使用耦合劑，通過彈簧彈力實現與被測表面的耦合。使用干耦合換能器加快了檢測速度，并消除了耦合劑涂抹不均勻?qū)y量結果的影響。
橫波檢測
固體中的聲波有縱波、橫波和表面波三種類型。傳統方法只利用縱波，橫波和表面波攜帶的信息被忽略。改用橫波檢測有以下好處：
信噪比提高：超聲橫波在混凝土中的散射比縱波弱，因而橫波檢測的噪聲更低;
分辨能力有所增強：識別越小的細節需要的波長越短，而混凝土中橫波的波長大約是同頻率縱波波長的60%;
缺陷的反映更明顯：因流體中的聲波只有縱波，橫波遇到欠密實、縫隙和空洞等缺陷后幾乎全被反射，其反射系數大于縱波。
成像顯示
數據采集得到的實時二維圖像。用不同的顏色表示不同強度的反射。也可以使用idealViwer 3D軟件將在多個位置測量的結果整合，在計算機中上生成三維圖像，更加直觀。
A1040 MIRA 3D超聲波成像儀技術參數：
并行數據采集通道數32
10～100 kHz中心頻率
檢測深度高達3m（取決于混凝土性能）
最大覆蓋面積10?20c㎡
可充電電池，10小時工作時長
幀重復頻率2D 成像25Hz、3D成像2Hz
單個A-DPC?干點式傳感器陣列配置（可與其他陣列組合擴展）

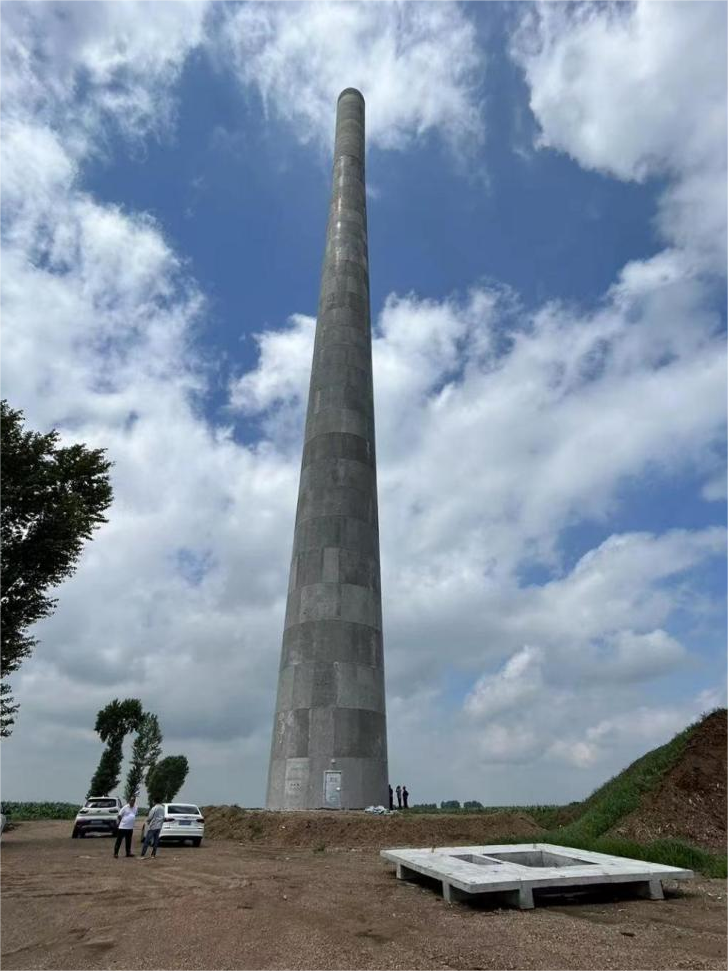

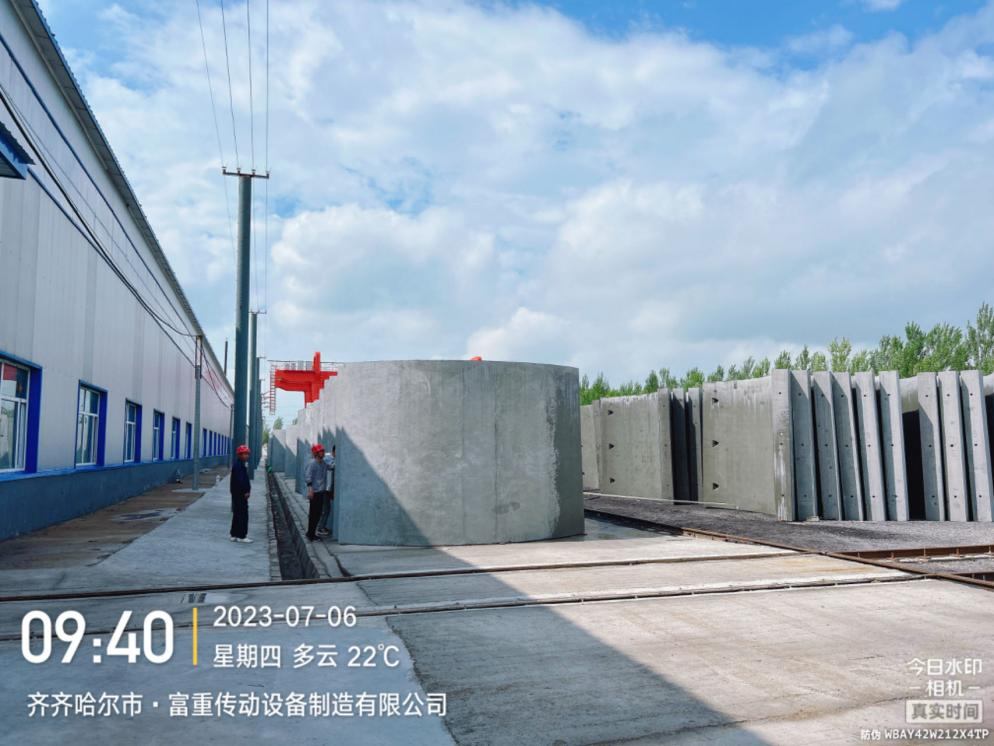

項目現場照片
第一塊試件測試結果

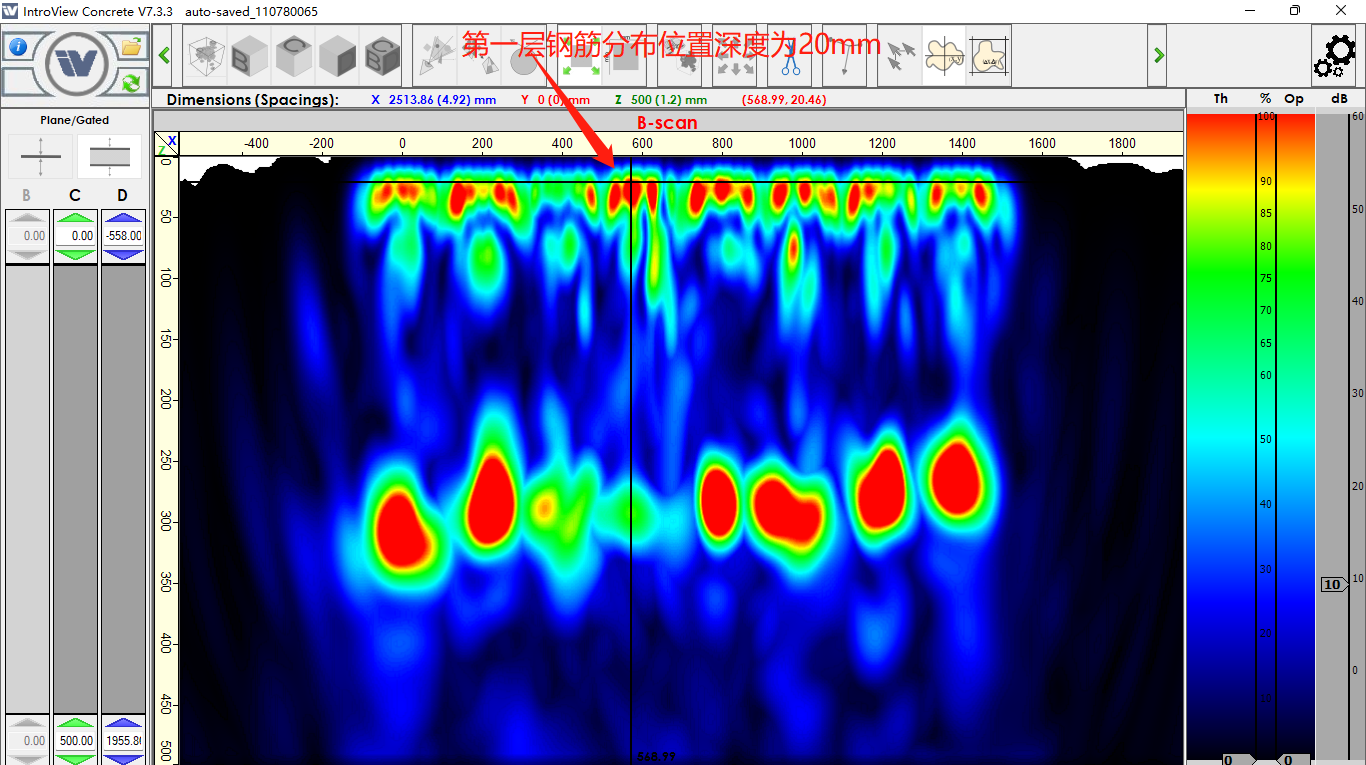

1.1、管片掃描

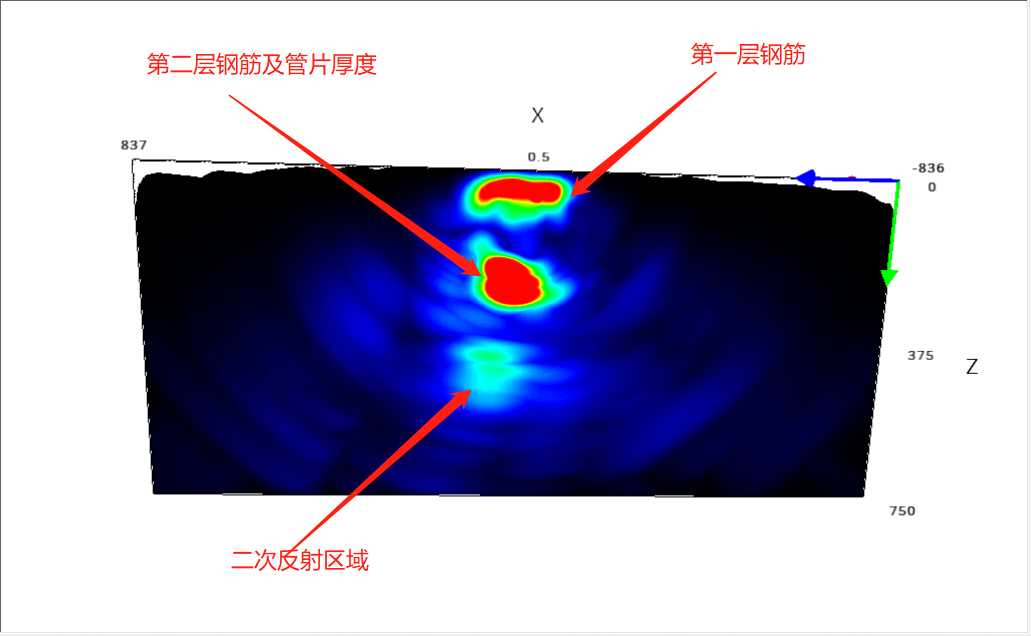

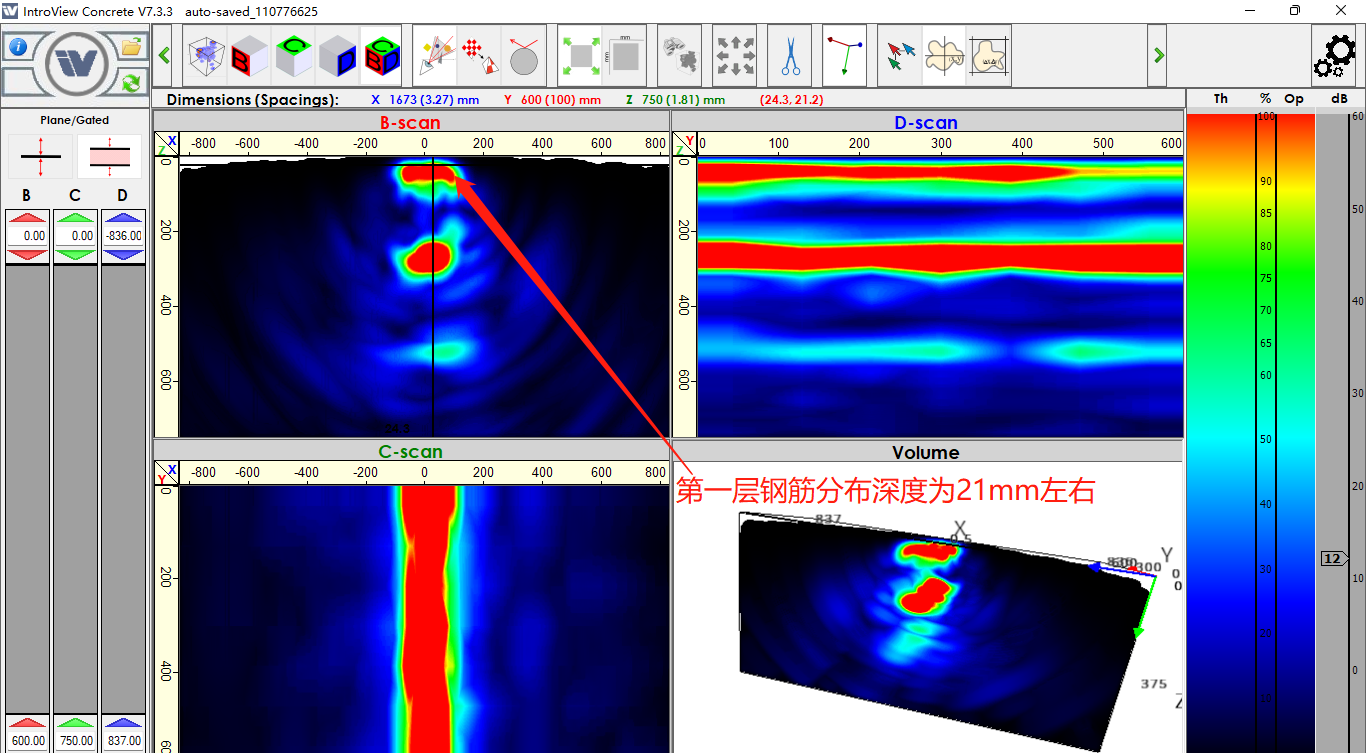

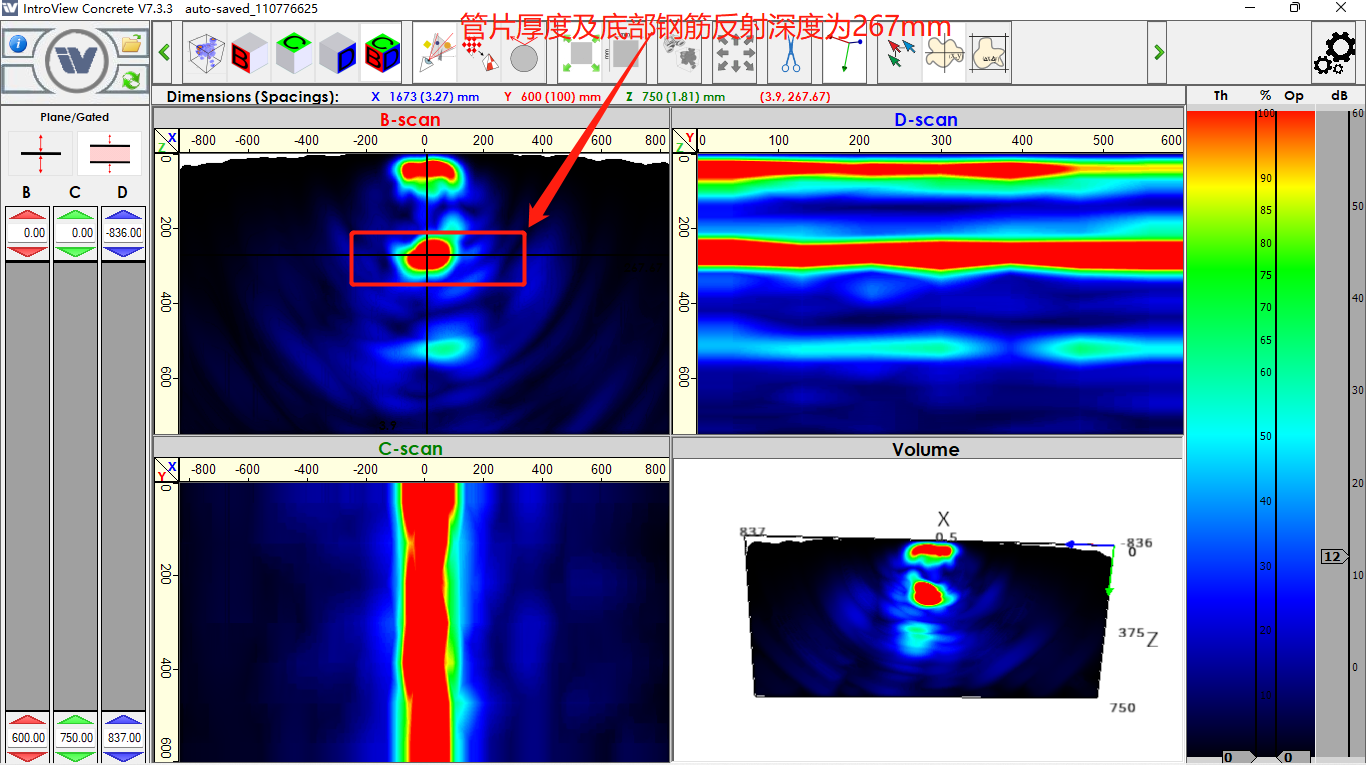

根據圖像，可知管片厚度約為267mm，與試件實際厚度260mm相符合；約21mm處存在第一層鋼筋區域，約267mm處存在管片厚度及第二層鋼筋分布區域。
管片銜接處灌膠密實度掃描

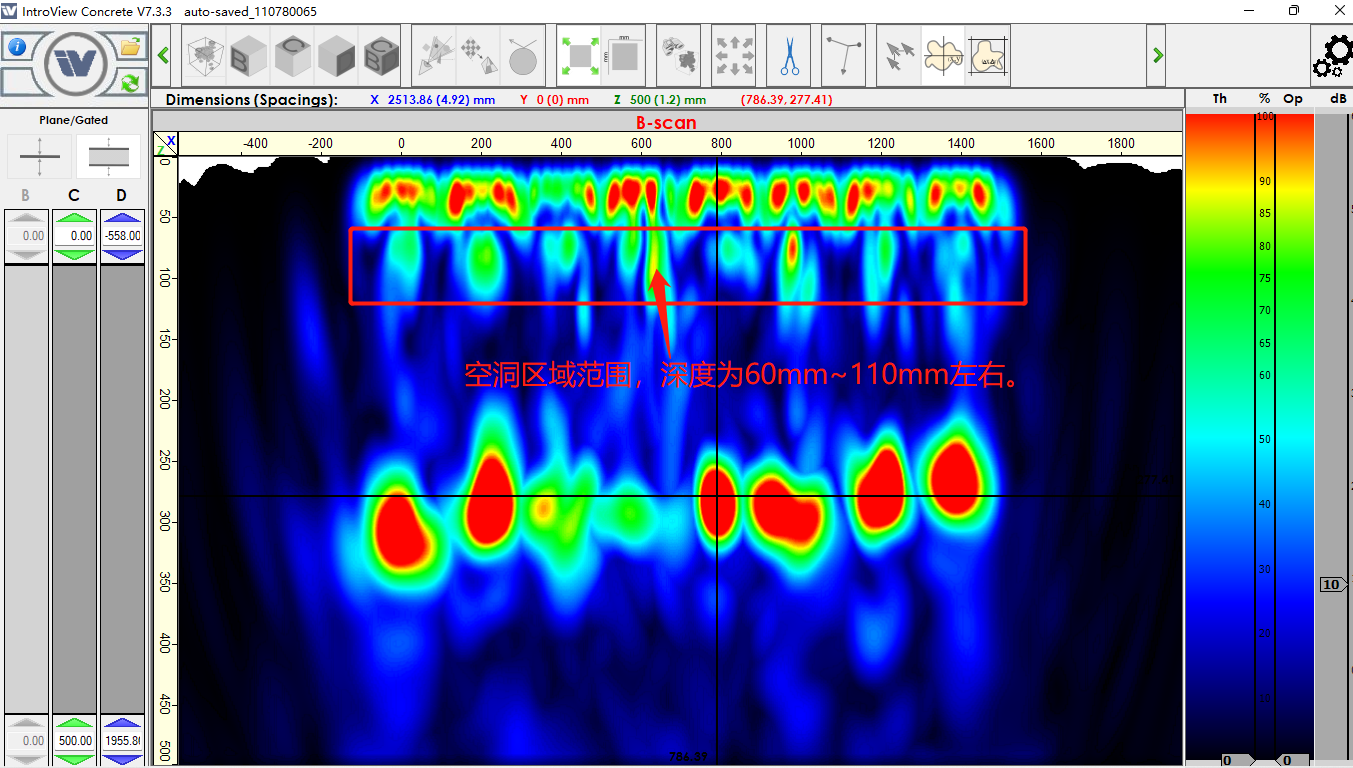

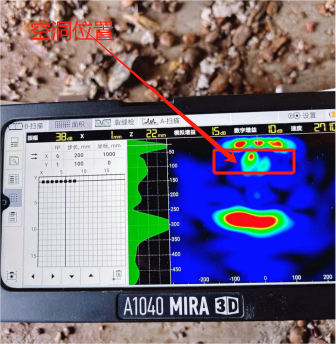

2.1、B掃描成圖
根據圖像，可知在深度約60mm至110mm處在異常反射，厚度約277mm,與試件實際厚度260mm相符；

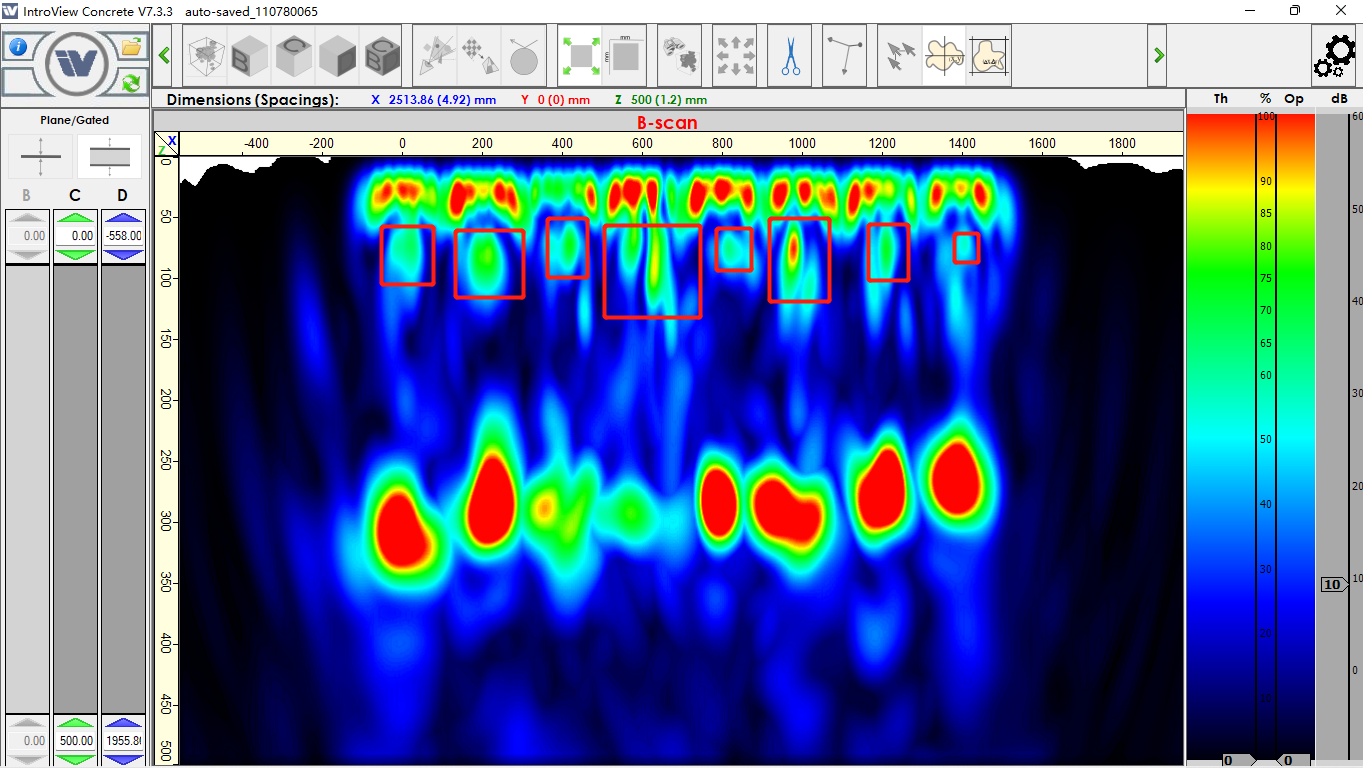

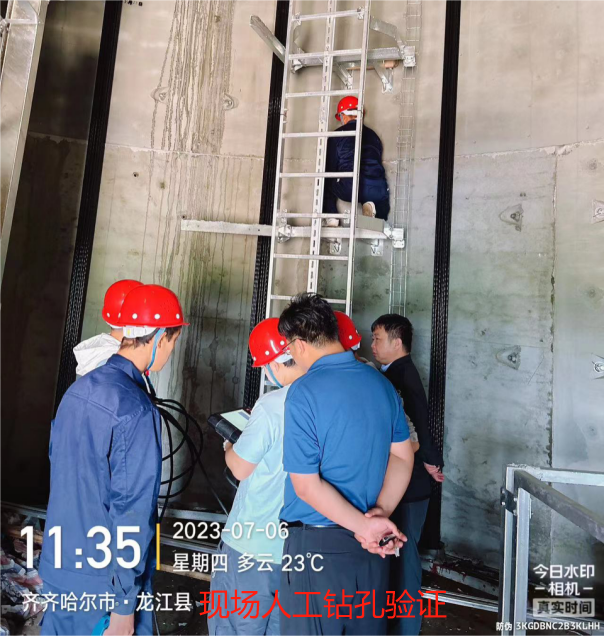

2.2、現場鉆孔驗證

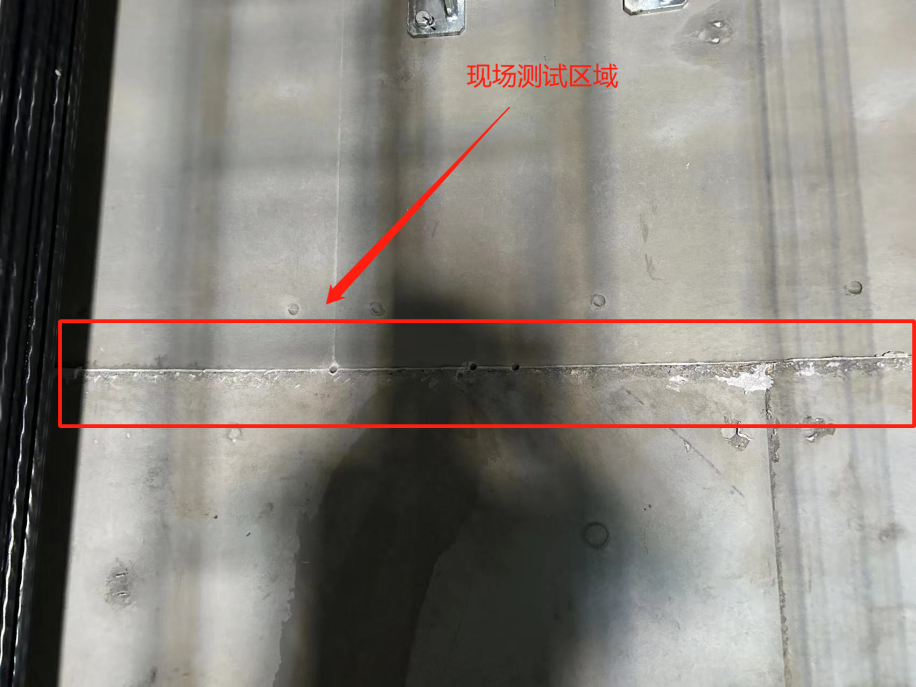

可以明顯的看到在深度約60mm處至110mm處，存在1大7小八個明顯的異常空洞，應為兩處管片環氧樹脂膠脫空區域；測試結果與現場驗證結果相符合，鉆孔深度約5至6cm處脫空，空洞深度約為6cm。
測試結論
以上是我司使用A1040 MIRA 3D設備對風機管片銜接處進行測量的實地檢測報告。通過此次項目，結合現場測試情況與實際操作使用，可以看出MIRA A1040 3D超聲波斷層掃描儀有以下使用特點：
1、 尋找混凝土體、鋼筋混凝土或自然石塊中的外來包體、孔洞、空隙、分層、充填泄露、裂縫等。
2、 測厚精度高，在現場通過對管片檢測，能夠清晰的檢測出鋼筋位置深度及管片厚度。圖像顯示管片厚度為267mm，實際管片厚度為260mm。管片厚度誤差僅僅7mm。
3、 根據現場情況，在管片相交縫隙處測試，可以明顯的看到在深度約60mm處至110mm處，存在1大7小八個明顯的異?？斩?，應為兩處管片環氧樹脂膠脫空區域；測試結果與現場驗證結果完全符合，人工鉆孔深度約5至6cm處脫空，空洞深度約為6cm。
4、 在測試過程中，能夠清晰的檢測出鋼筋位置深度及管片厚度。
作為新興的無損檢測的重要儀器，我們期待A1040 MIRA 3D能夠在各種實地應用中幫助工程師們更便捷快速的定位各類結構建筑的內部狀況，成為檢測工作的得力助手。
