野外電動十字板剪切儀 Geotech EVT 2000
型 號：
原產地：瑞典Geotech AB
用 途：野外十字板剪切試驗是測量粘性土不排水剪切強度和靈敏性最廣泛使用的方法之一。這些測試已經在世界各地的各種土壤條件和氣候下使用Geotech或Nilcon十字板剪切設備進行了50多年。
野外電動十字板剪切儀
GEOTECH EVT 2000
野外電動十字板件剪切儀
野外十字板剪切試驗是測量粘性土不排水剪切強度和靈敏性最廣泛使用的方法之一。這些測試已經在世界各地的各種土壤條件和氣候下使用Geotech或Nilcon十字板剪切設備進行了50多年。
孔內設備有兩種版本，帶十字板板頭保護靴和套管，或不帶保護靴。兩種版本都可以與相同的電動儀器一起使用，旋轉探桿串并記錄扭矩。十字板板頭和探桿桿之間的滑動聯軸器可以消除探桿摩擦的影響。

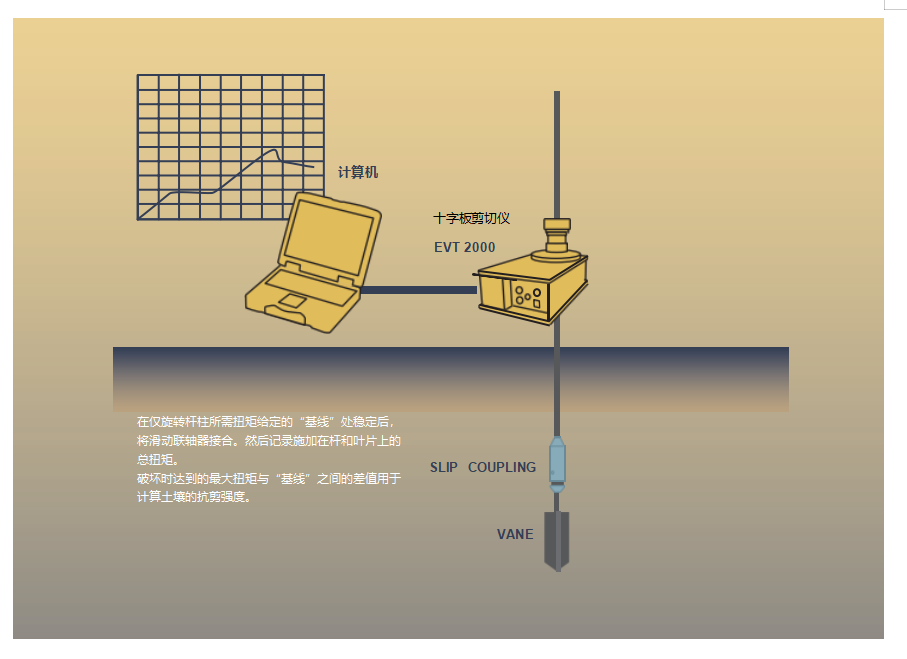

將十字板板頭貫入到所需的深度并安裝好儀器的卡盤。這儀器現在將旋轉探桿串，同時記錄扭矩和在計算機屏幕上實時顯示。
在僅旋轉探桿串所需扭矩給定的“基線”處穩定后，滑動聯軸器接合。然后記錄施加在探桿和十字板板頭上的總扭矩。土體破壞時達到的最大扭矩與“基線”之間的差異用于計算土的抗剪強度。測試完成后，松開卡盤。然后，您可以將孔內設備貫入到下一個測試位置或?qū)⑵涫栈?。探桿可以通過記錄儀中心添加。這有助于現場工作，因?yàn)闇y(cè)試之中不需要移除十字板板頭。
技術參數：
電動十字板剪切儀, Geotech EVT 2000 |
|
尺寸： |
450 x 210 x 110 (加上卡盤, 高 140 mm) |
測量量程： |
100 Nm (0-50, 0-100 or 0-200 kPa,取決于十字板板頭尺寸) |
測量精度： |
< 1 % 滿量程 |
重量 |
16 kg |
孔內設備 |
|||
標準型號（無保護套管） |
帶保護套管 |
||
十字板板頭（? x h，量程）: |
50 x 110 mm, 200 kPa 65 x 130 mm, 100 kPa 80 x 172 mm, 50 kPa (楔形) |
葉片（? x h，量程）: |
65 x 130 mm, 200 kPa （矩形） |
延長探桿： |
?22 x 1000 mm |
內部探桿： 保護管： 十字板保護靴： |
?22 x 1000 mm ?42 x 1000 mm ?75 x 820 mm |
滑動聯軸器： |
15°順時針方向 |
滑動聯軸器： |
15°順時針方向 |
規格如有更改，恕不另行通知。 |
|||
