鉆孔剖面 測斜儀
型 號：S430
原產地：SISGEO
用 途：主要應用于滑坡、水壩、隧道、深基坑及不穩定的斜坡等
鉆孔剖面測斜儀
鉆孔剖面儀設計用于自動監測要求幾乎實時監測位移的關鍵位置。

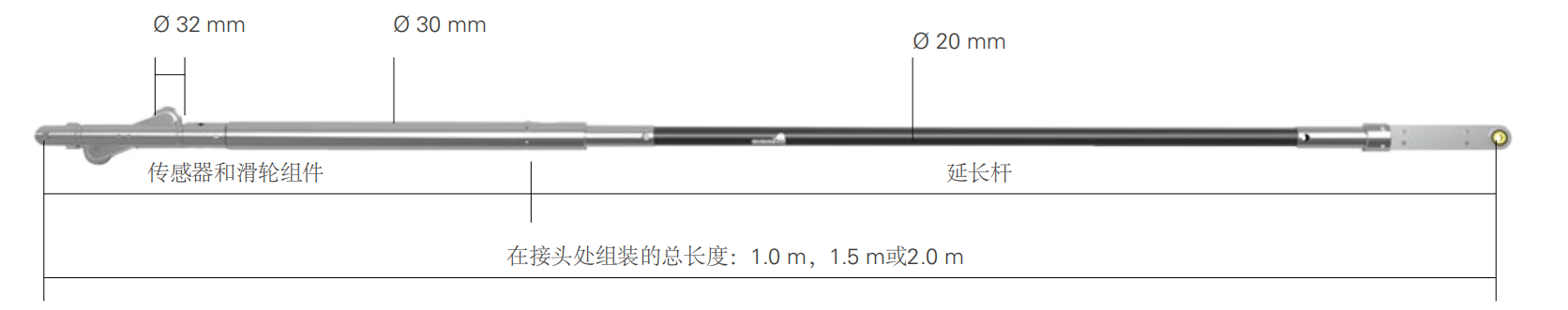

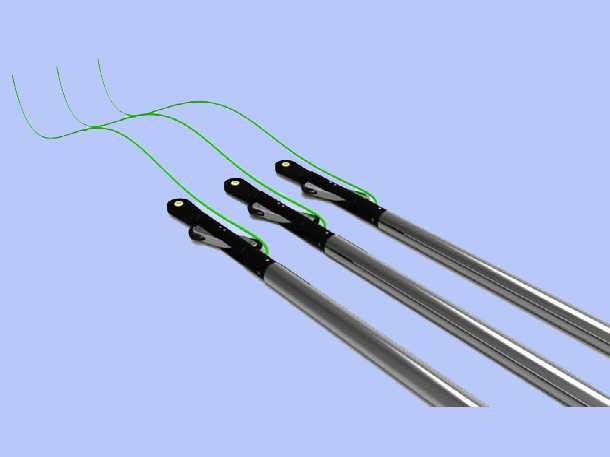

傳感器由一個不銹鋼主體組成，其一側連接有碳纖維延長桿，另一側是帶有彈簧加載輪的不銹鋼滑架。每個鉆孔剖面串鏈由一串帶有碳纖維延長桿和上端子輪組件的傳感器組成。
傳感器通過防水的公/母接頭彼此電氣連接，并且該串通過單條數字總線電纜連接至讀數器或數據記錄器。
主要應用 |
特點 |
滑坡 |
碳纖維棒使感器串更輕巧， 安裝更簡單 |
水壩 |
數字總線簡化并加快了安裝過程 |
隧道 |
|
深基坑 |
內部濕度和電源傳感可在儀表發生故障時提供更多信息 |
不穩定的斜坡 |
技術規格(1)
|
0S431HD15S0 |
0S431HD30S0 |
0S432HD15S0 |
|
測量原理 |
單軸MEMS測斜儀 |
雙軸MEMS測斜儀 |
||
測量量程 |
±10°, ±15° |
±20°,±30° |
±10°,±15° |
±20°,±30° |
傳感器分辨率 |
0.00056° （讀取頻率2 Hz） |
0.00056°(讀取頻率2 Hz） |
||
傳感器重復性 |
<0.0013° (讀取頻率2 Hz) |
<0.0013° (讀取頻率2 Hz) |
||
傳感器機械帶寬 |
18 Hz |
18 Hz |
||
靈敏度（2） |
見校準報告 |
見校準報告 |
||
傳感器精度 Lin. MPE（3） Pol. MPE（3） |
±0.025% FS ±0.010% FS
|
±0.070% FS ±0.015% FS
|
±0.025% FS ±0.010% FS |
±0.070% FS ±0.015% FS |
傳感器24h穩定性 （4） |
< ±0.04 mm / m |
< ±0.04 mm / m (A-axis) |
||
一串BH輪廓元素的重復性 （精度）（5） |
< ±2.00 mm / 30 m |
< ±2.00 mm / 30 m (A-axis) |
||
偏移溫度依賴性 |
±0.002° / °C |
±0.002° / °C |
||
電源 |
從8到28 Vdc |
從8到 28 Vdc |
||
信號輸出和協議 |
具有Modbus RTU協議的RS-485 （6） |
具有Modbus RTU協議的RS-485 （6） |
||
A/D 轉換器 |
sigma-delta 32位，38-KSPS |
sigma-delta 32位，38-KSPS |
||
平均消耗 |
4.3 mA @ 24 Vdc, 8 mA @ 12 Vdc |
5.3 mA @ 24 Vdc, 10.0 mA @ 12 Vdc |
||
溫度工作量程 |
從-30°C到+70°C |
從-30°C到+70°C |
||
內置溫度傳感器范圍/精度 |
溫度傳感器（內置在電子板上） -40°C+125°C / ±1 °C (-10°C + 85°C) |
溫度傳感器（內置在電子板上） 從-40°C到+125°C / ±1 °C (-10°C + 85°C) |
||
物理參數
|
傳感器和輪組 |
延長桿 |
材料 |
不銹鋼 |
不銹鋼接頭頭和碳纖維棒 |
IP 等級 |
IP68 最高1.0 MPa（可根據要求提供2.0 MPa） |
- |
套管兼容性（7） |
最小外殼ID 58 mm -最大外殼ID 83 mm |
- |
傳感器長/總重量 （8） |
1.0 m長 / 2.30 kg - 1.5 m長/ 2.40 kg - 2.0 m長/ 2.50 kg |
|
（1）對于安裝在垂直套管裝置中的儀器，應保證其在鉆孔沿任意位置的傾斜度均應與垂直方向成±2°以內，以確保其性能（ISO 18674-3）。
（2）靈敏度是每個傳感器均不同的特定參數。靈敏度是在傳感器校準測試期間計算的，并插入到“校準報告”中。
（3）MPE是測量范圍（FSR）上的最大允許誤差。在校準報告中，使用線性回歸（≤Lin. MPE）和多項式校正（≤Pol. MPE）來計算量規的精度。
（4）穩定性計算為在重復性條件下24小時后的差異（ISO 18674-3）。
（5）60天測試，安裝后96小時獲取參考讀數，系統由15根鉆孔剖面長安起和2m伸長桿組成。在幾乎可重復的條件下進行測試。
（6）使用RTU協議的RS485非光隔離Modbus通信。默認輸出為senα，其他可用單位為度，毫米/米和英寸/英尺（需定購）。 Sisgeo Modbus協議手冊可在此頁面上下載。
（7）我們強烈建議使用Sisgeo ABS測斜管。
（8）至于ISO 18674-3標準，總長度不應超過2 m。可根據要求提供帶更長拉桿的量規。延長桿長于2m的壓力計的性能可能比本茶品資料中報告的性能差。
配件和備件
碳纖維延伸桿 0S430EX00RD 延長桿在出廠時已連接到鉆孔剖面?zhèn)?感器。 可提供不同尺寸，以達到1.0 m，1.5 m和2.0 m的總長度 （長度需在訂貨時指定）。 |
末端輪支架 0S43WHE2SS0 由帶有兩個輪子的不銹鋼彈簧加載滑 架組成。允許在頂部結束BH型材鏈。 |
帶有接頭的上部電纜 0S400HD00MT 它具有不同的長度 （2m，5m，10m，15m），由帶有 IP68接頭的信號電纜組成，可以鏈接將 上部測斜儀探頭連接到接線盒或本地記 錄儀。 |
測斜儀支持頭 0S4TS101000 它安裝在測斜管的頂部，用于懸掛固定 式測斜儀串。
|
數字式測斜儀電纜 0WE606IPDZH LSZH電纜，用于將數字式鉆孔傳感器 配置文件鏈連接到OMNIAlog數據記錄 器。 |
數字接線盒 0EPD023IPID數字儀器鏈的接線盒，由IP67塑料盒，內部電子線路板和三個電纜密封套組成。 |
電阻套件（備用）0ERESIKIT00套件包括一個120歐姆，兩個240歐姆，三個360歐姆和四個480歐姆的電 阻端接設備。每個都有一個M12 5針接 頭，用于連接SISGEO數字儀表。向您的銷售代表檢查與舊式數字儀表的兼容 性。 |
- |

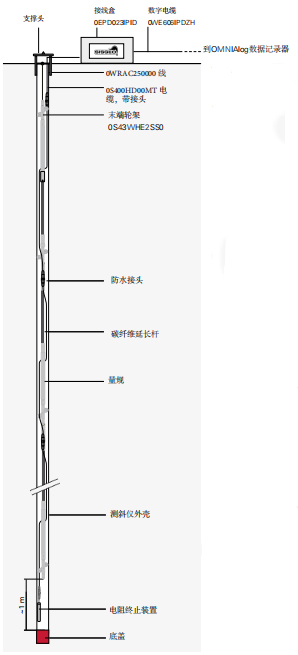

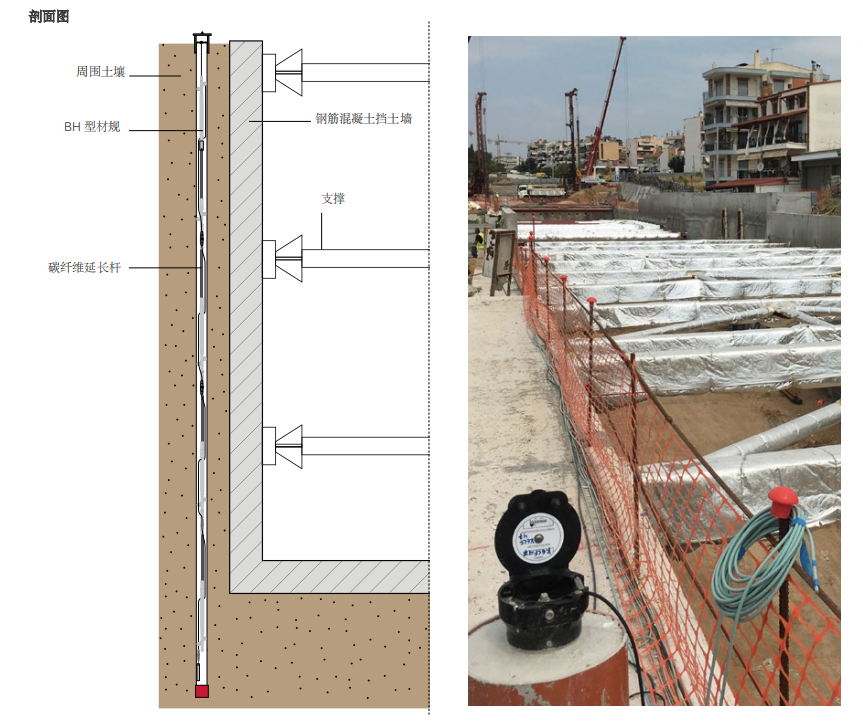

典型的溝槽安裝
可選讀數儀 |
|
有關更多信息，請參閱他們自己的數據表 本文檔中的所有信息均為Sisgeo S.r.l的財產。 未經Sisgeo S.r.l的許可，請勿使用。 我們保留更改產品的權利，恕不另行通知。 數據表以英語和其他語言發布。 為了避免在含義解釋上的差異和分歧，Sisgeo Srl聲明以英語為準。 |
技術支持 |
SISGEO為客戶提供電子郵件和電話幫助，以確保正確使用儀器和讀數并最大程度地提高系統性能。 |
