混凝土結構質量掃描系統

型號：LT-CQCT

1 產品概述

該產品主要針對大體積混凝土內部缺陷、澆筑密實性、均勻性，根據混凝土結構特點，采用輕量傳感器，便于現場耦合與提高測試效率，可廣泛應用于鐵路、公路、水利、建筑等行業。

2 適用范圍

橋梁的零號塊、腹板、底板、頂板、支座、墩、柱的混凝土均勻性與缺陷分布，巖體質量及缺陷分布，水利大壩、引水洞、建筑物等具有雙面測試條件的混凝土及巖體結構。

3 產品優勢

u 系統噪聲水平低，采集精度高；

u 支持無線傳輸功能，操作便捷；

u 多通道動態連續采樣，測試效率高；

u 受鋼筋影響小；

u 智能化人機交互功能，使檢測工作更具科技感；

u 多檔量程切換可適用于多種結構；

u 支持電荷和ICP兩種信號模式；

u 系統拓展性強，最大可至256通道；

u 現場可一鍵成像，無需特殊計算；

u 可支持設備狀態管理功能，設備工作地理信息及狀態信息動態展示；

u 可支持云平臺。

4 儀器參數

u 平臺：一體嵌入式平臺；

u 操作系統：windows ；

u 信號傳輸方式：無線/有線傳輸；

u 噪聲處理：平滑、濾波等機能 ；

u 分析方法：走時成像信號振幅綜合迭代；

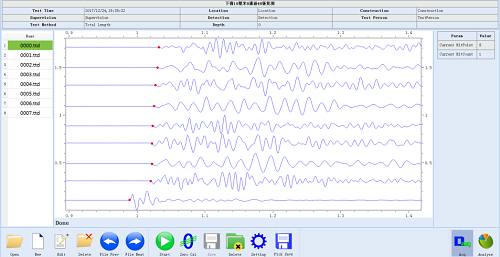

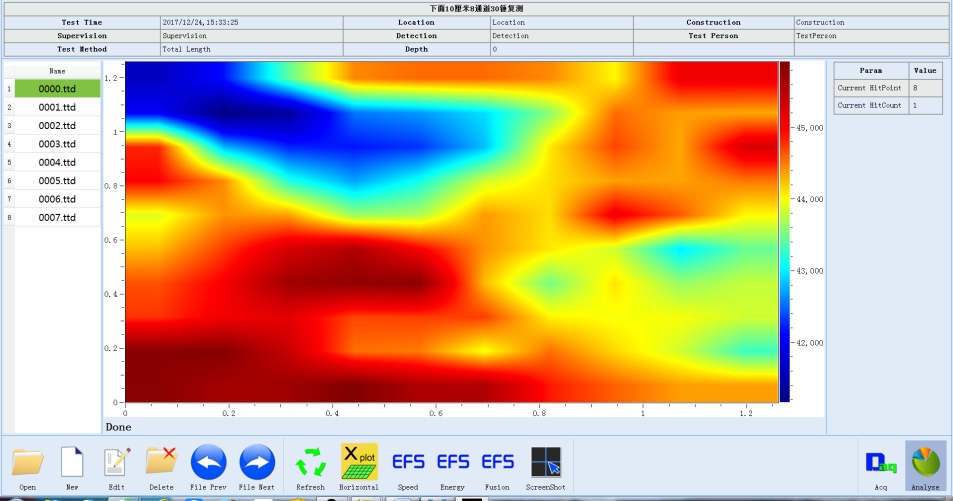

u 成像機能：一鍵快速屏幕成像，無需單獨特殊分析；

u 程序模式：波速層析成像、能量層析成像、綜合成像；

u 可接收信號通道數：獨立16通道，最大可擴展至256通道；

u 多通道動態連續采樣，；

u 多檔量程切換可適用于多種結構；

u 信號放大：測試波形支持鼠標縮放；

u 支持電荷和ICP兩種信號模式；

u 頻帶寬度（采集系統）：0-90KHz

u 工作溫度：-30～50℃；

u 采樣頻率：每通道獨立1MHz；

u 采樣精度：物理24位；

u 動態范圍：不小于120dB；

u 測試范圍： 0.5m至200m；

u 信號放大/縮?。簻y試波形支持鼠標縮放；

5 測試原理

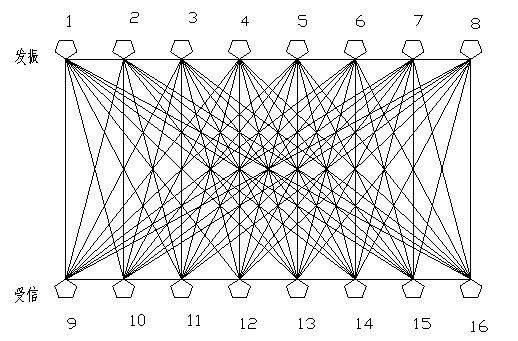

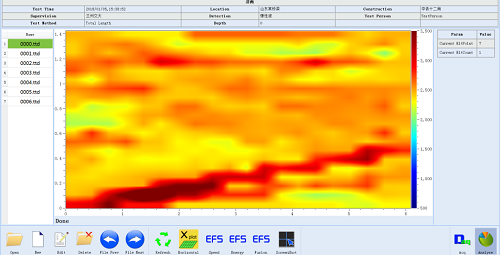

該方法以沖擊彈性波作為媒介，以波速和信號幅值作為計算依據，通過交叉測線對被檢對象進行全方位掃描，通過對采集數據的反演、重建得到能真實反映其結構內部情況的結構質量分布圖像，以達到檢測結構物內質量的目的。

1 對應標準

（1） 《水工混凝土結構缺陷檢測技術規程》（SL713-2015）；

（2） 《水利水電工程物探規程》（SL326-2005）

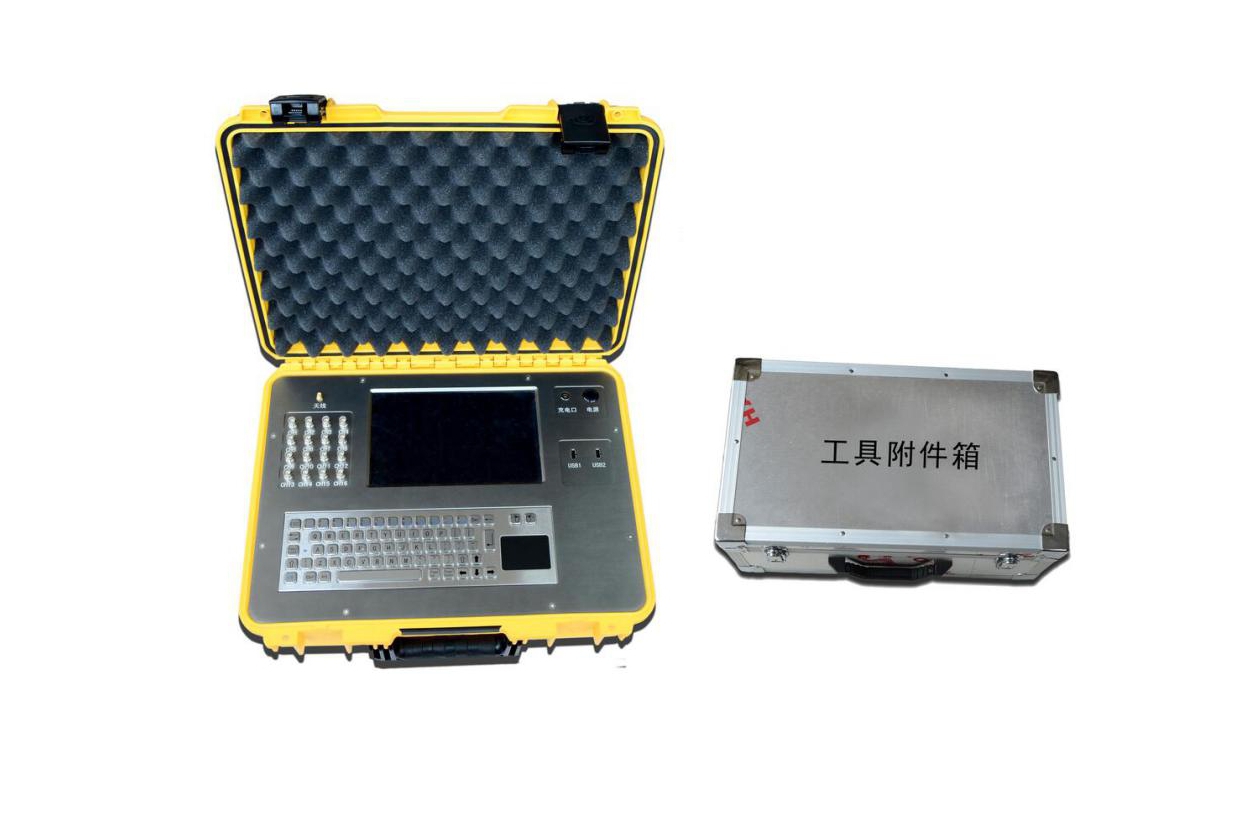

2 產品配置：

3 工程案例

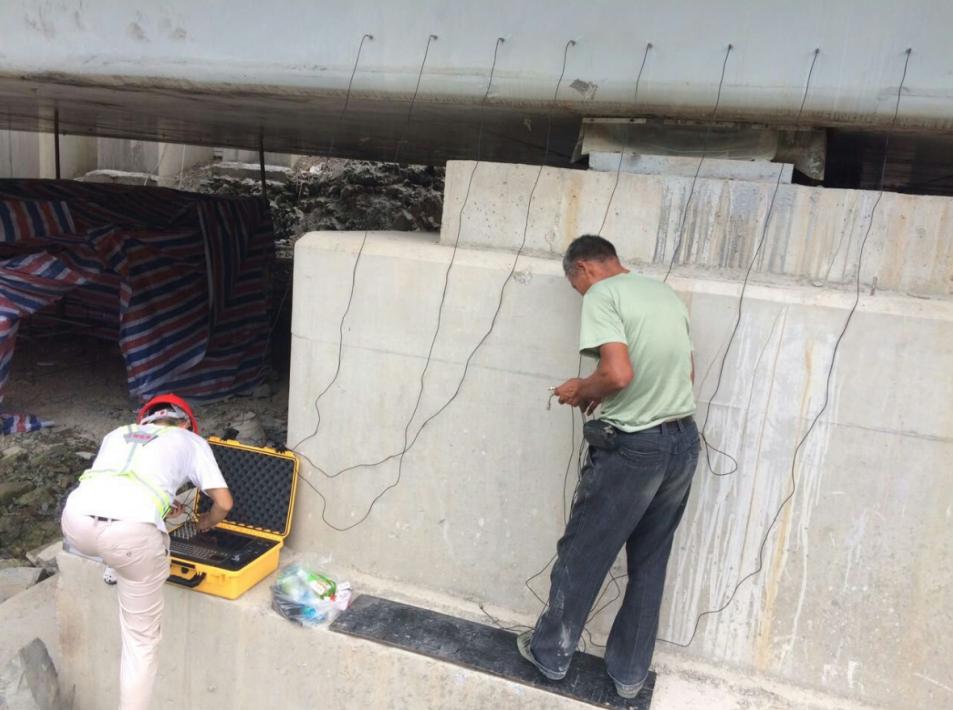

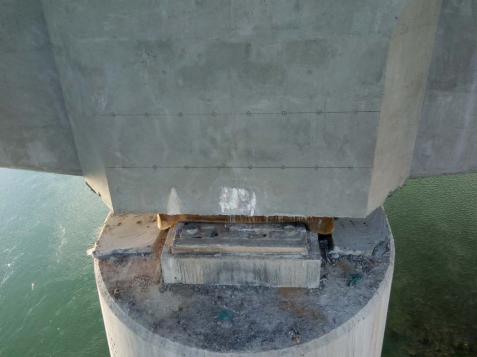

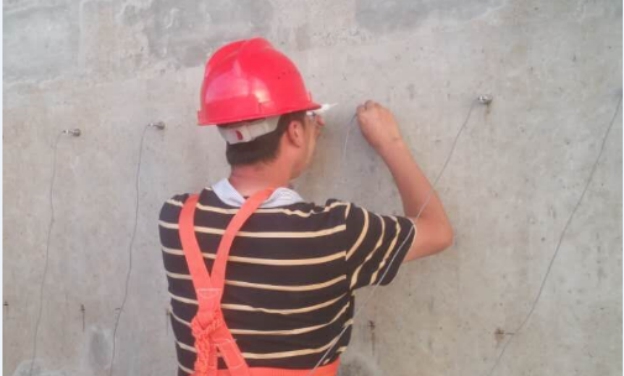

案例1：四川某在建鐵路某標段現場測試

應四川某在建鐵路施工單位邀請，我公司技術人員對某標段某橋梁“0”號塊進行混凝土缺陷測試，通過現場測試及直接出圖功能，我公司技術人員直接將測試結果匯報給相應領導，通過對現場測試結果并進行驗證；儀器方便程度及準確性得到現場人員一致認可。

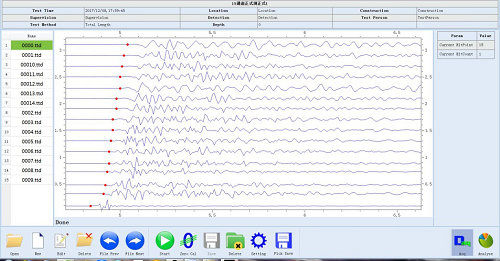

案例2：重慶某在建鐵路某標段現場測試

我公司技術人員對重慶境內某在建鐵路多個“0”號塊內部缺陷檢測過程中，通過現場分析數據發現某橋梁“0”號塊內部存在混凝土不密實現象，現場施工人員立即對“0”號塊進行破損驗證，通過驗證發現“0”號塊底部確實存在混凝土澆筑不密實現象，施工單位立即對其進行處理，保證了工程質量。

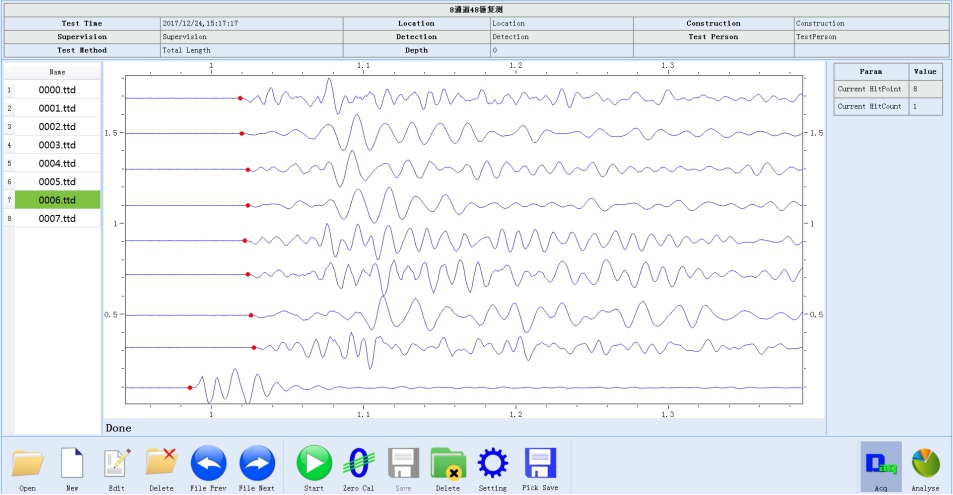

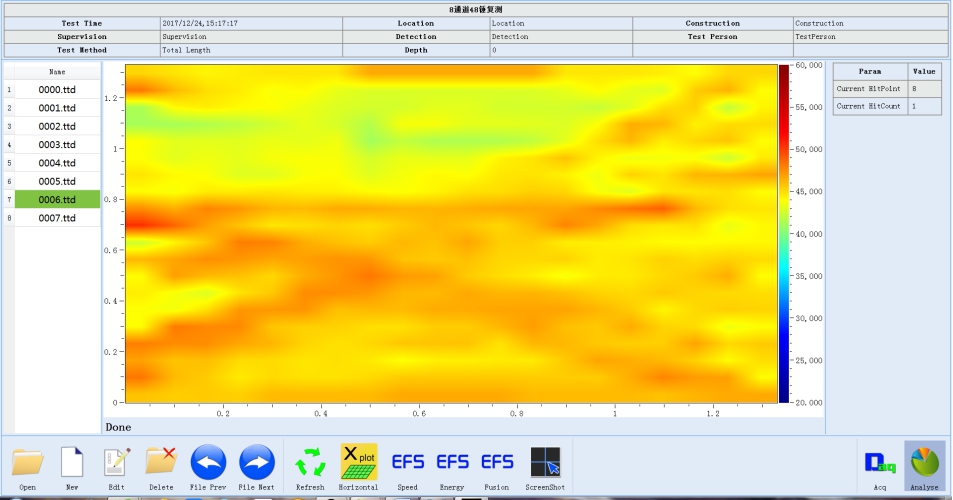

案例3：山東某在建鐵路某標段現場測試

山東某在建鐵路，因“0”號塊外觀未處理好，業主單位懷疑 “0”號塊內部可能存在混凝土缺陷；應相關單位邀請，我公司技術人員對其進行測試，通過現場測及數據分析，未發現“0”號塊內部存在明顯缺陷；通過多方資料核查及“0”號塊表面多處進行敲擊，確定“0”號塊無明顯缺陷，測試結果得到業主單位及施工單位一致認可。
