瀝青應變計
型 號：ASG152，ASG-V
原產地：美國CTLGroup
用 途：用于測量瀝青層的水平應變，而ASG-V用于測量垂直應變，這兩種類型都得益于使用耐用材料的現場驗證設計，以確保準確的長期數據采集。
瀝青應變計

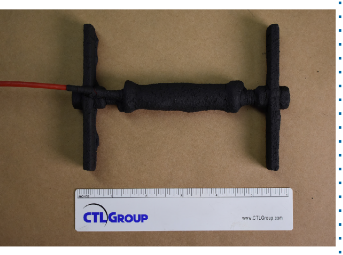

CTLGroup的瀝青應變計（ASG）設計用于瀝青路面施工相關的高溫和壓實荷載。ASG152（第1張照片）用于測量瀝青層的水平應變，而ASG-V（第3張照片）用于測量垂直應變，這兩種類型都得益于使用耐用材料的現場驗證設計，以確保準確的長期數據采集。
在我們的ASGs中使用的全橋結構，這樣減少了成本，因?yàn)闊o需配置昂貴的數據采集硬件和信號調節系統來提供橋路補償。編織網結構的屏蔽保護導線免受電氣噪聲的影響，而耐磨聚四氟乙烯聚合物涂層可承受高達205℃（400℉）的溫度。可以減少儀器額重復采購，所有這些都可以延長傳感器的使用壽命和長期節省成本。
通用技術參數
|
橋接方式 |
全橋 |
|
應變計電阻 |
350歐姆 |
|
激勵電壓 |
最大10V |
|
輸出電壓 |
≈2 mV/V @ 1500 με |
|
標定系數 |
單獨提供 |
|
網格面積 |
0.133cm2 |
|
應變計面積 |
1.22 cm2整體 |
|
疲勞壽命 |
<105重復@+/-1500 με |
|
模量 |
≈2340,000 psi |
|
材料 |
黑色6/6尼龍 |
|
涂層 |
兩部分組成,部分是多硫聚合物,另一部分是封裝外殼的硅丁基橡膠 |
|
質量保證 |
|
|
溫度 |
-34℃(-309℉) 至 204℃ (400℉) |
|
導線 |
30英尺22 AWG編織屏蔽導線,四線 |
