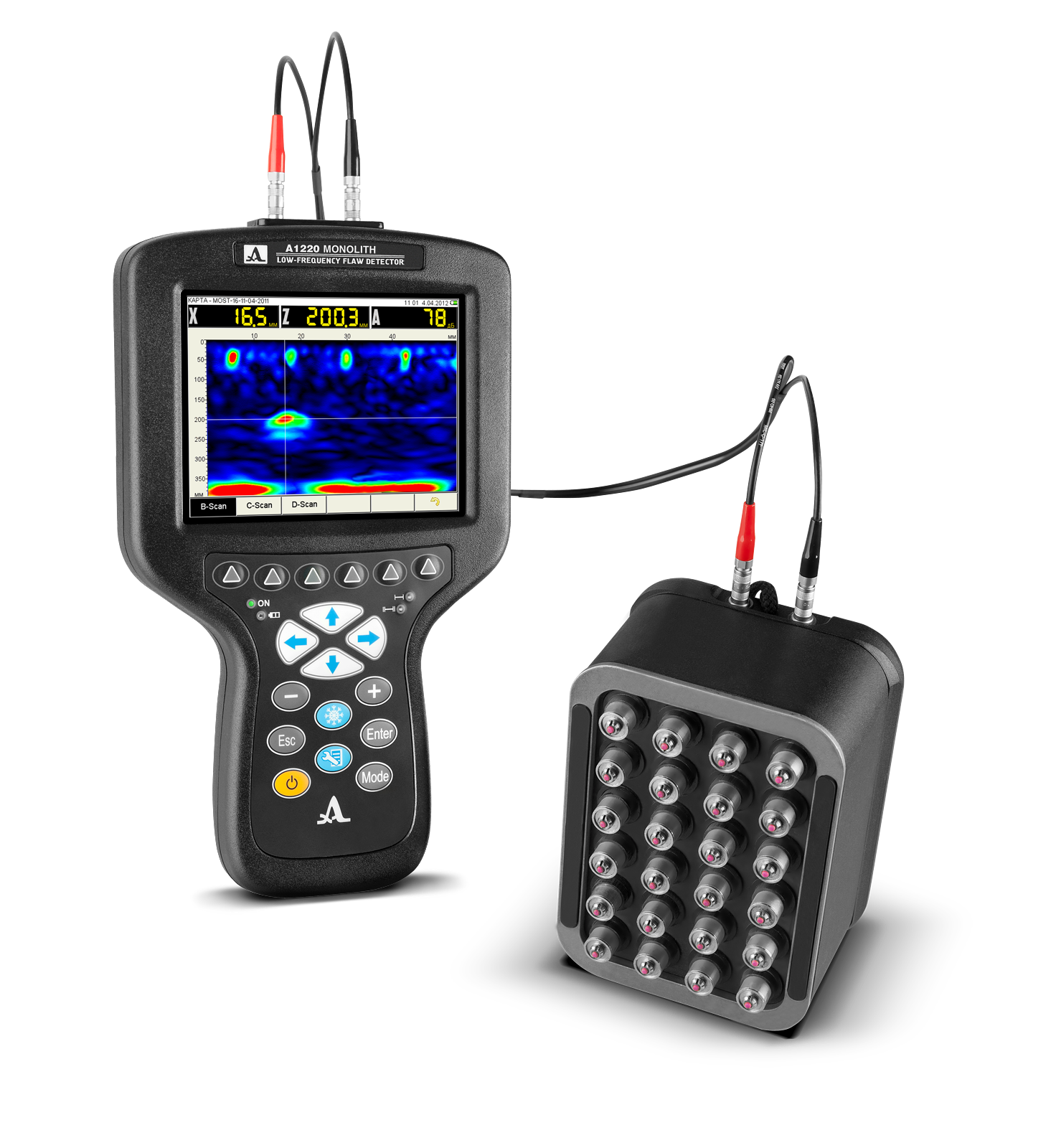

A1220 MONOLITH 3D 多功能混凝土超聲波檢測儀
型 號：A1220
原產地：德國ACS
用 途：混凝土制品的厚度測量。在單向進入的鋼筋混凝土，石材和類似材料制成的產品和結構中尋找異物，內腔和裂縫。研究粗粒材料的內部結構。
A1220 MONOLITH 3D 多功能混凝土超聲波檢測儀

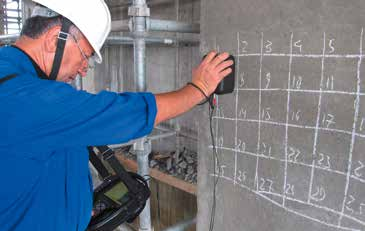

脈沖回波&穿透法傳數據采集方式多功能儀器，適用于多種應用
? 厚度檢測
? 缺陷探測
? 3D 斷層掃描

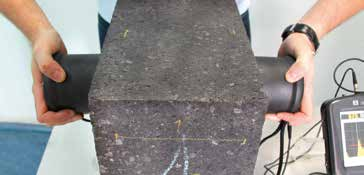

? 脈沖速度測試
新一代耐磨DPC干點接觸傳感器。通過INTROVIEW軟件實現3D可視化，進行內部評估
技術參數
測量范圍 |
0 to 1.000 mm* |
連續工作時長 |
≥ 8 hours** |
電子單元模擬帶寬 |
10 to 100 KHz |
DPC傳感器模擬帶寬 |
10 to 100 KHz |
額定傳感器頻率 |
50 KHz |
天線中傳感器數量 |
24（M2502 陣列傳感器） |
超聲波脈沖波速測試 更多傳感器選擇 |
S1802(單個剪切波DPC傳感器） S1803（單個縱波DPC傳感器） M2102(DPC陣列式剪切傳感 器） M2102（DPC陣列式縱波傳感 器） |
主要特征
● 粗糙/不平整表面的無耦合器UT測量
● MAP模式下的三維數據采集和處理
● 非凡的穿透能力，深度可達4m
● 兼容其它低頻傳感器
● 通過USB線傳輸數據
● MAP模式下的三維數據采集和處理
● 非凡的穿透能力，深度可達4m
● 兼容其它低頻傳感器
● 通過USB線傳輸數據

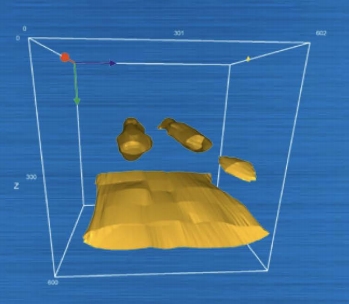

● 3D視圖模式
等值面-ISO紋理映射最大強度投影
● 2D視圖模式
● 與其它ACS儀器兼容全景B,C,D掃描平面切片/部分體積
(A1220 MONOLITH, A1040 MIRA)
● A1220 MONOLITH 電子單元
● AC 220/15V 電源適配器
● 220/15V 電源
● USB A 轉 MICRO B線
● Lemo-Lemo 雙線，1.2m
● M2502 陣列式天線
● INTROVIEW? 3D 軟件
● 硬質攜帶箱
● AC 220/15V 電源適配器
● 220/15V 電源
● USB A 轉 MICRO B線
● Lemo-Lemo 雙線，1.2m
● M2502 陣列式天線
● INTROVIEW? 3D 軟件
● 硬質攜帶箱
- 2024-02-06A1220 MONOLITH 3D 多功能混凝土超聲波檢測儀
