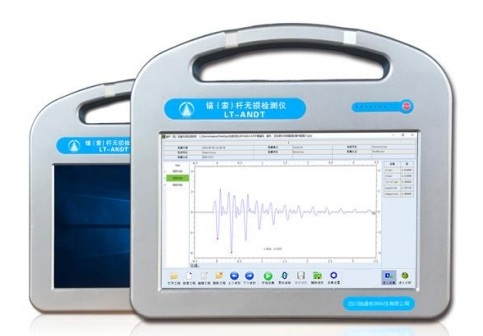

錨（索）桿無損檢測儀
型 號：LT-ANDT
原產地：國產
用 途：錨桿長度及灌漿密實度、錨索長度及錨固狀況、大拱管長度、土釘長度檢測。
錨（索）桿無損檢測儀
LT-ANDT|精準檢測·高效可靠
一、核心功能
產品功能：錨桿長度及灌漿密實度、錨索長度及錨固狀況、大拱管長度、土釘長度檢測。
適用范圍：隧道、邊坡、基坑、地礦等支護結構。
智能分析：單通道信號采集，支持頻譜分析、長度及密實度智能判別。
二、技術優勢
高精度分析方法：積分處理、頻譜分析、相關分析、濾波。
高精度進口元器件：歐美進口核心部件，重復性好，結果準確。
智能軟件支持：平均、偏差處理。
采樣精度：24位。
最大采集頻率：不小于1000KHz且可調。
信號輸入模式：支持IEPE和直流。
三、檢測原理
錨桿長度及灌漿密實度測試，主要利用彈性波的反射特性、波形對比及衰減特性；通過彈性波的反射時間及對應波速可檢測出錨桿長度，通過波形對比及衰減特性可確定錨桿灌漿密實度。

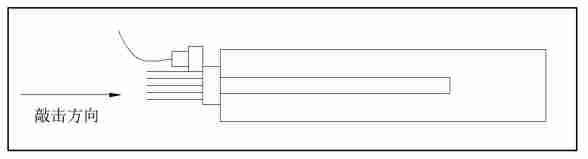

錨桿長度及密實度測試原理
四、標準支持
（1）《錨桿錨固質量無損檢測技術規程》（JGJ/T182-2009）；
（2）《水利水電工程錨桿無損檢測規程》（DL/T5424-2009）；
（3）《高速鐵路隧道工程施工質量驗收標準》(TB10753-2018)；
（4）《鐵路隧道工程施工安全技術規程》(TB10304-2020)；
（5）《鐵路隧道錨桿支護技術規范》（Q/CR9248-2020）。

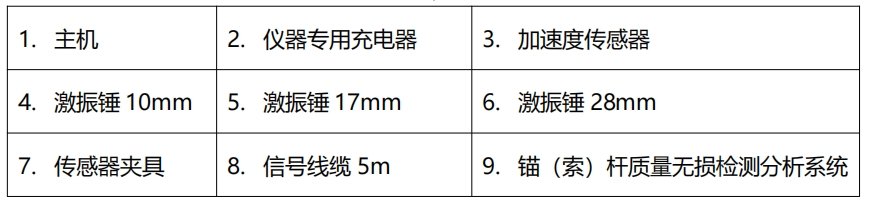

五、產品配置
六、工程案例

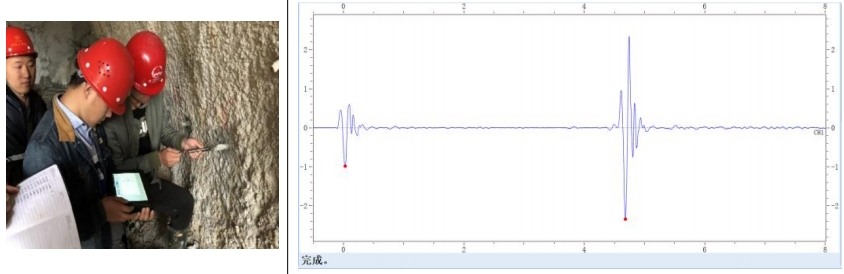

貴州某項目測試案例

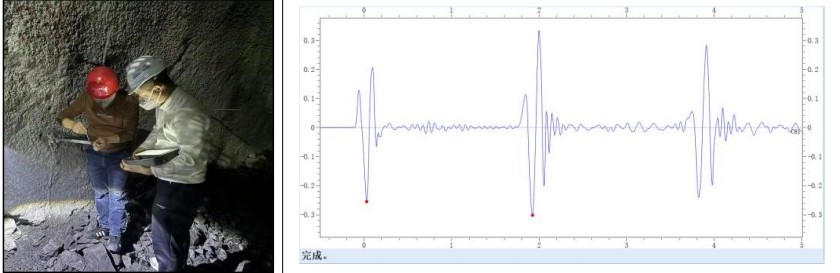

四川某項目測試案例
