Norbit i77h 多波束測深系統
型 號：Norbit i77h
原產地：挪威
用 途：基于先進的模擬和數字平臺，具有強大的信號處理能力，可穩定提供航向測深以及多個圖像和反向散射輸出，從而確保了最高質量的測量數據性能。

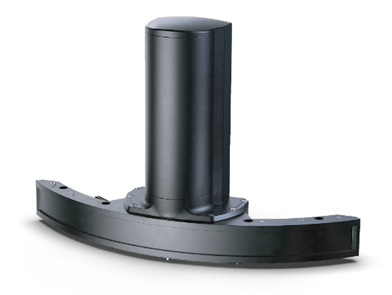

Norbit i77h 多波束測深系統
NORBIT WINGHEAD?使用全新硬件設計，基于先進的模擬和數字平臺，具有強大的信號處理能力，可穩定提供航向測深以及多個圖像和反向散射輸出，從而確保了最高質量的測量數據性能。

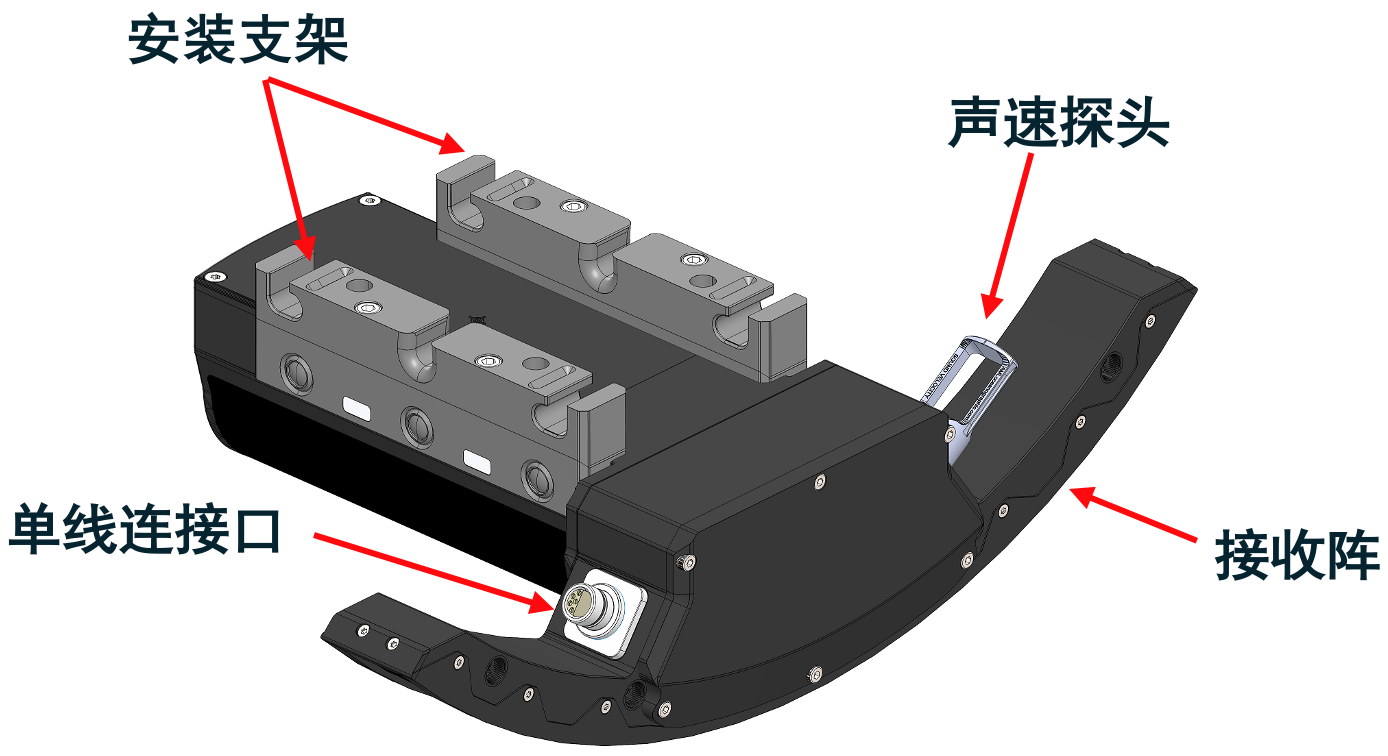

憑借廣泛的研發專業知識，NORBIT不斷開發出令人興奮的新技術。NORBIT WINGHEAD? i77h是最新款緊湊型超高分辨率曲面陣列寬帶多波束聲納，內置GNSS/INS (Applanix OceanMaster)，集成表面聲速儀，外形小巧，低功耗，不僅能在大型船上使用還能輕松與小型USV結合。由DCT（NORBIT數據采集軟件）支持，可以有效地采集測量數據。
NORBIT WINGHEAD? I77H卓越性能超高分辨率多波束測深儀
技術參數：
型號 |
i77h |
覆蓋寬度 |
5-210°實時在線可調 |
量程分辨率 |
＜10mm（80kHz帶寬） |
波束數 |
256，512，1024 等角&等距 |
工作頻率 |
中心頻率400KHz，支持200KHz-700KHz可調 |
量程范圍 |
0.2-400m* |
Ping率 |
最高可達60Hz |
超高分辨率 |
0.5°x 0.9°@400kHz 0.3°x 0.5°@700kHz |
定位精度 |
水平：±（8mm+1ppm）;垂直：±（15mm+1ppm) |
艏向精度 |
0.02° @2m基線 |
縱橫搖精度 |
0.01° |
涌浪/ 真實涌浪 |
2cm或2% / 5cm或5% |
重量 |
不含支架6.9kg(空氣中) 3.8kg(水中) 含支架7.4kg(空氣中) 4.0kg(水中) |

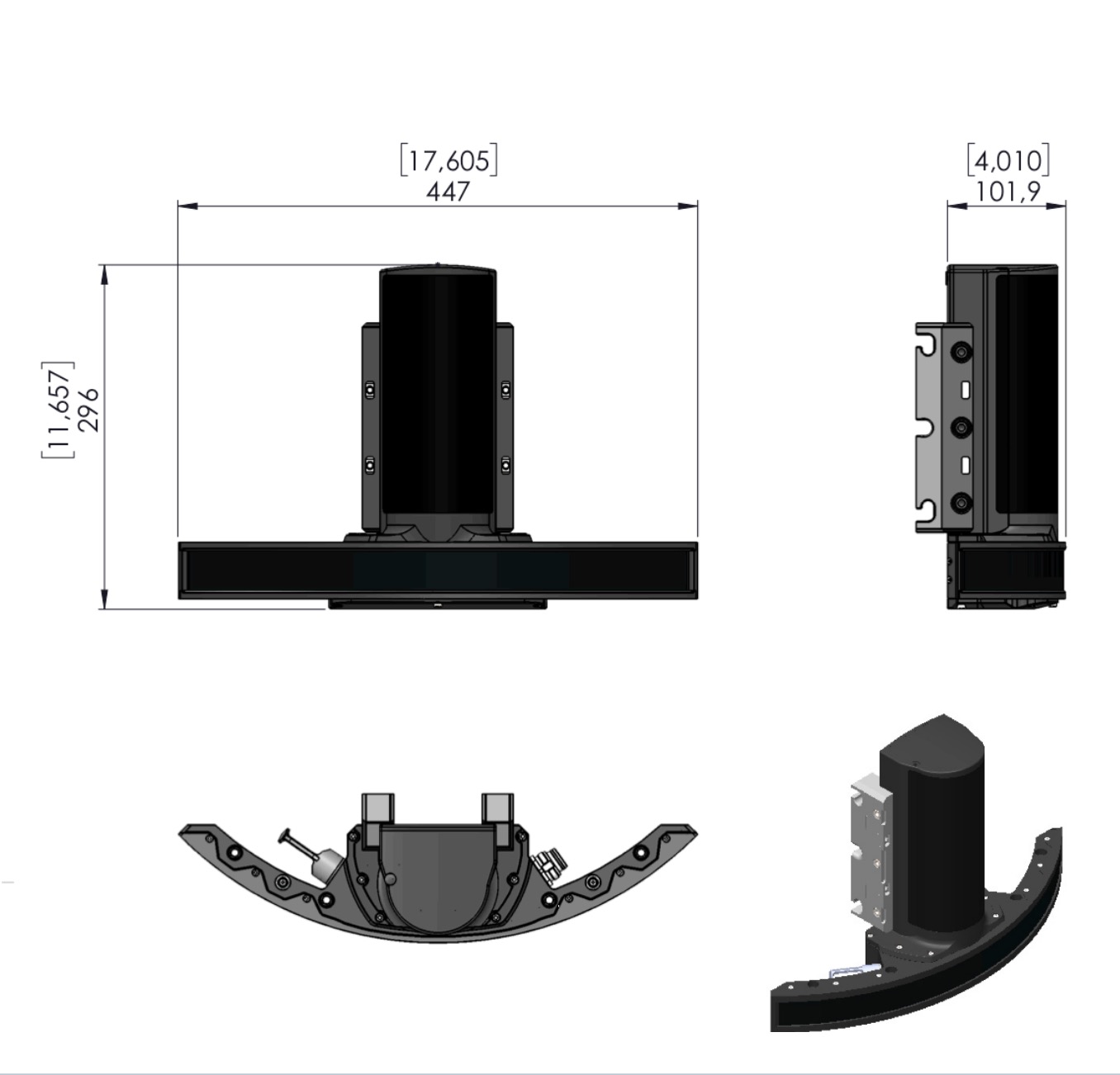

尺寸（長X寬X高mm） |
447*129*296 |
功耗 |
<90W (10-28VDC, 110-240VAC) |
溫度（操作/存儲） |
-4℃~+40℃/-20℃~+60℃ |
防塵防水 |
IP67 |
電纜長度 |
標配8m; 2m,25m可選 |
功能：
ü 橫搖穩定
ü 反向散射輸出（強度，側掃，Snippets-側掃, Snippets,水柱）
ü 多點探測
ü Pipeline模式
