智能化地下水監測儀（地下水流向流速儀）
型 號：G.O.Sensor H01
原產地：中國
用 途：應用：用于地下水流向、流速、水位及水溫的監測設備。
智能化地下水監測儀（地下水流向流速儀）
應用：用于地下水流向、流速、水位及水溫的監測設備。

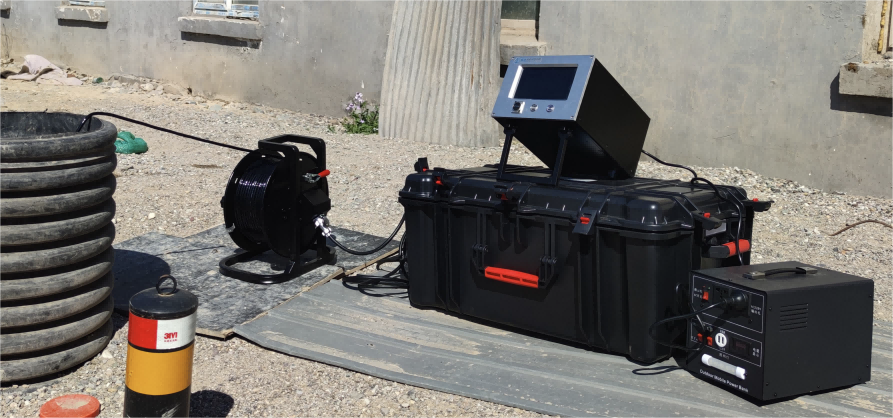

智能化地下水監測儀（地下水流向流速儀）用于地下水流向、流速、水位及水溫的監測設備。獨特集成720P井下高清監控相機，3.7mm高清鏡頭，視角90度，可實現探頭的精準布放以及井下實時可視化。設備包括一體化集成探頭、線纜、地面控制器和外部供電設備?？色@得地下水水位、水溫、流向、流速數據，實現遠程無線傳輸和野外便攜測試工作。
智能化地下水監測儀（地下水流向流速儀）采用視頻管道顯微攝相技術，通過顯微鏡頭拍攝水中膠體粒子的移動軌跡，實時測定地下水流速。內置電子羅盤，精準定位流向。與傳統的地下水流向流速測定方式相比，可以實現單井、快速、實時測量地下水流向流速。探頭前端配置有井下攝錄模塊，可實時觀測井下環境。
適用于地下水水文監測、工業園區地下水環境監測、污染地塊修復效果評估、地下水模型建立等領域。
先進性能
- 兼顧在線與便攜使用
- 具備井下電視功能，井下環境輕松掌握
- 監測數據實時顯示或?qū)崟r(shí)無線傳輸
- 預留多種數據輸出端口和協議
- 現場數據輕松打?。蛇x配置）
- 監測精度高，數據可靠
- 低維護頻率
- 智能化遠程控制

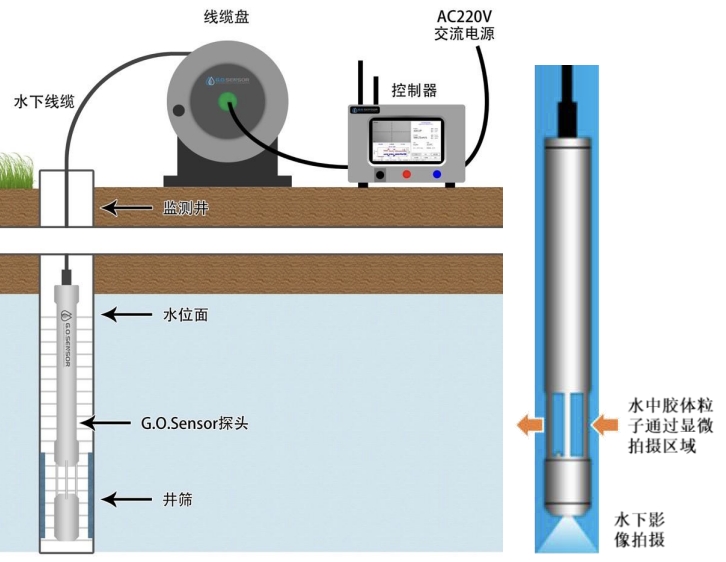

G.O.Sensor工作示意圖
技術參數
項目 |
參數 |
項目 |
參數 |
工作溫度范圍 |
-10～45℃ |
探頭重量 |
2.57kg |
方向精度 |
±1o |
探頭外殼材料 |
304系列不銹鋼 |
*速度檢出限 |
1μm/s |
窗口材料 |
藍寶石 |
水位傳感器精度 |
±2mm |
電纜尺寸 |
0.8cm外徑 |
水溫傳感器精度 |
±1℃ |
電纜護套材料 |
聚氨酯（符合ROHS） |
井下電視 |
720P高清監控相機，3.7mm高清鏡頭 |
電子元件材料 |
不符合ROHS，妥善處置 |
應用 |
5cm 或更大的井徑 |
相機視野 |
1.8mm×1.0mm |
線纜長度 |
60～300m |
景深 |
0.2mm |
*最大水壓力 |
500m水柱 |
控制器尺寸 |
24cm寬×18cm×26cm深 |
交流電源要求 |
100～240V，50～60Hz,30W |
控制器配置 |
Intel i5 雙核四線程，8G內存，128G閃存，USB， LAN，RS-232，Wi-Fi，4G/NB-IoT，GPS（選 配），7英寸電容觸控屏,內置大氣壓力傳感器 |
探頭尺寸 |
56cm長×4.5cm 外徑 |
控制器線纜 |
4米復合線纜，金屬航空插頭 |
部分案例

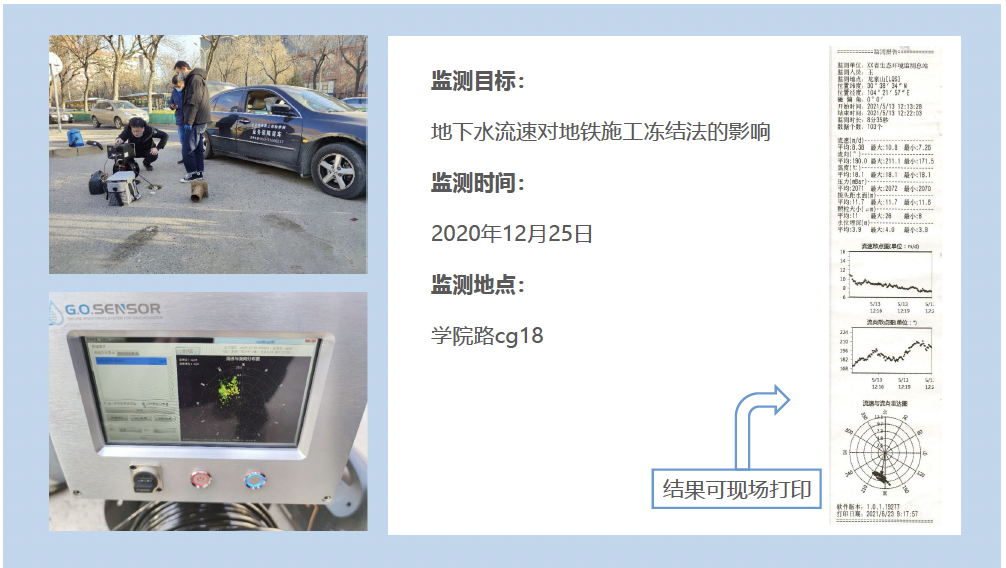

案例一：北京地鐵昌平南延線聯絡通道地下水監測 2020年12月25日
流速流向測量結果

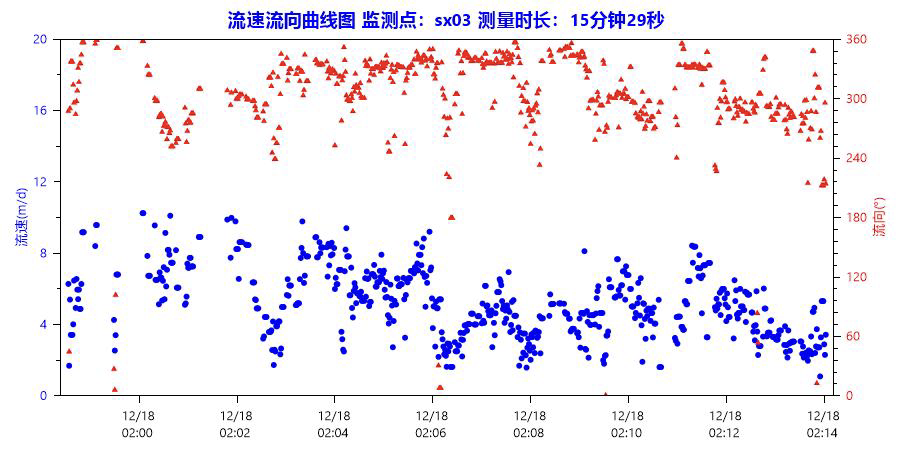

流速流向曲線圖

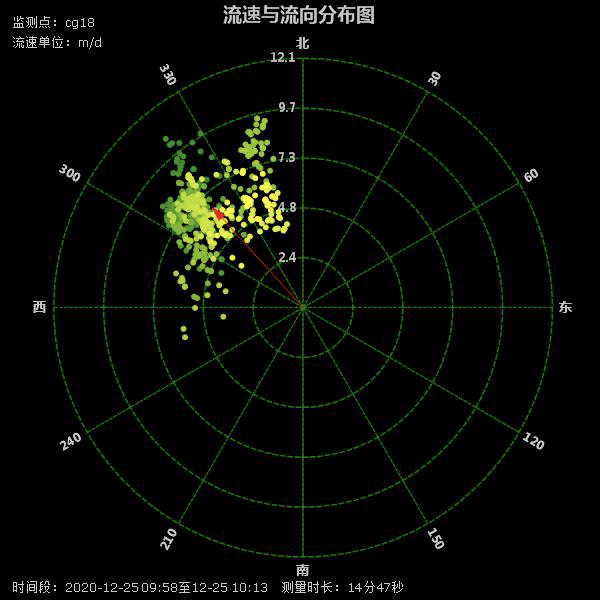

流速流向分布圖

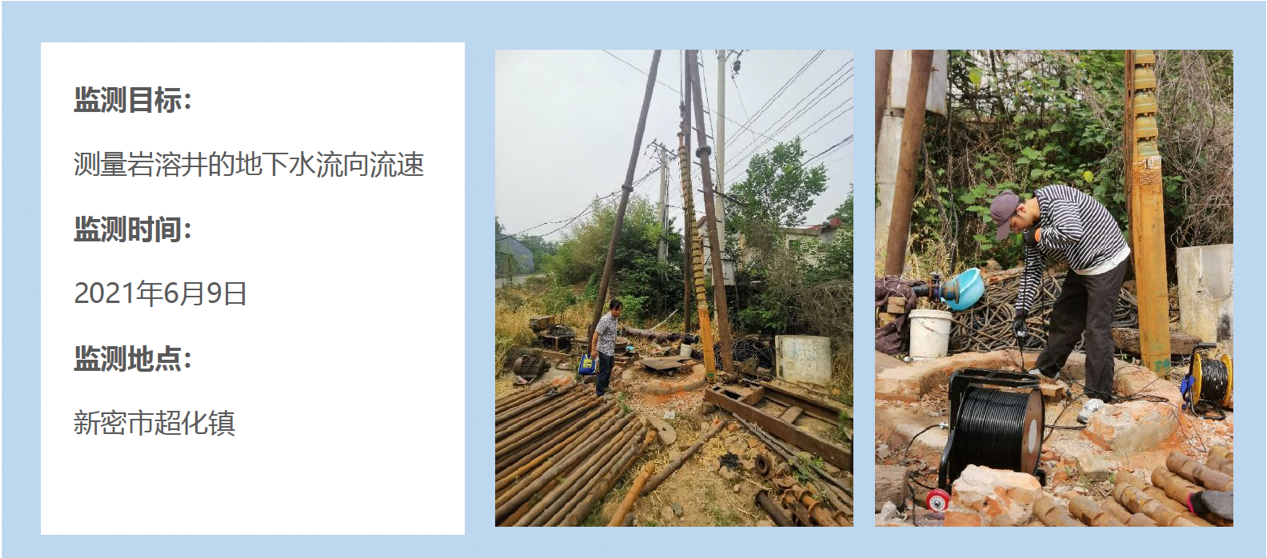

案例二：井下巖溶水的流向流速監測 2021年06月09日
流速流向測量結果

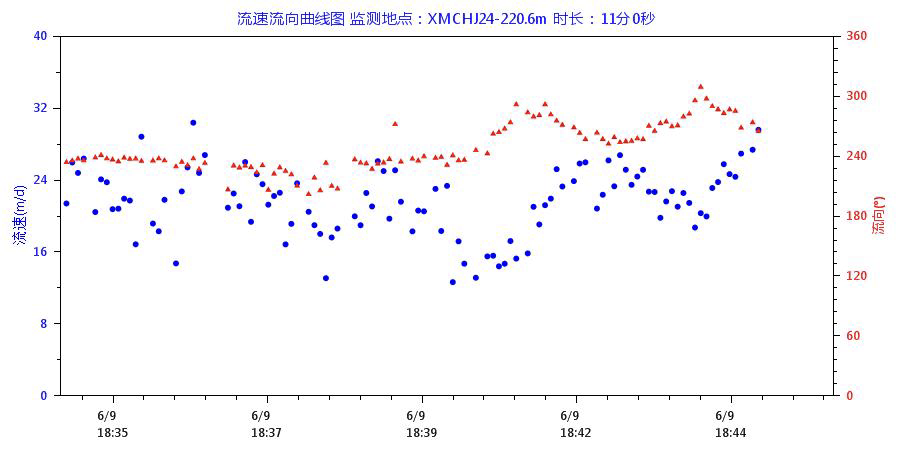

流速流向曲線圖

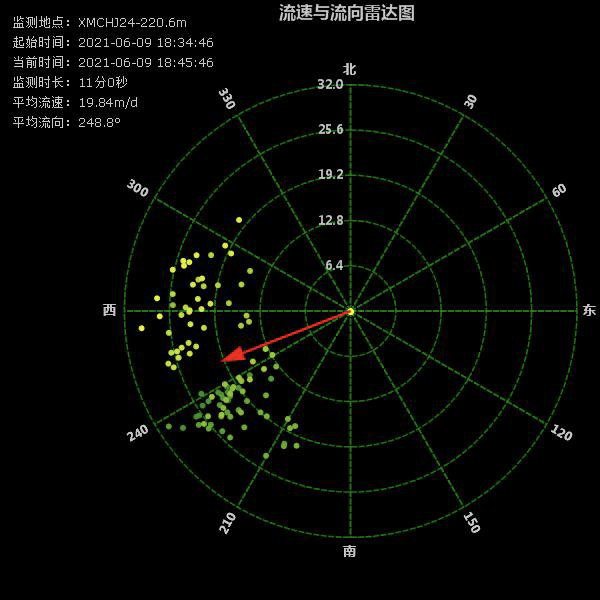

流速流向分布圖
- 2024-03-26智能化地下水監測儀（地下水流向流速儀）
