地震扁鏟側脹儀SDMT
型 號：SDMT
原產地：意大利Marchetti公司
用 途：除了提供場地的地震剪切波速Vs這個參數的測試之外，還具備有傳統的標準扁鏟側脹儀（DMT）的所有測試功能。

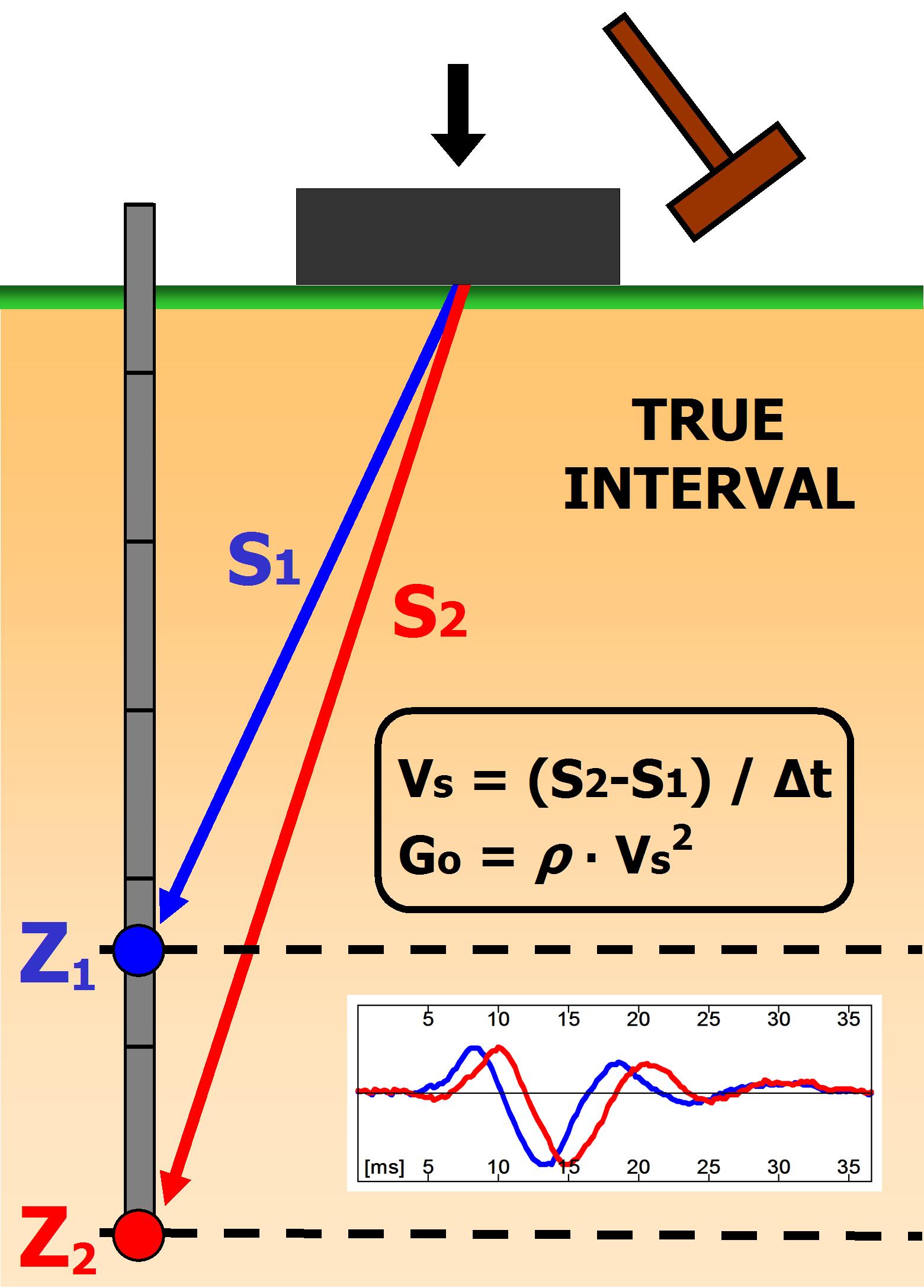

”地震扁鏟側脹儀”（SDMT）在標準扁鏟側脹儀（DMT）的基礎上結合了一個地震剪切波速VS的測量模塊。這個測量模塊是一個安裝有兩個地震檢波器的探頭，兩個地震檢波器的安裝間隔為0.5米，用于測試地震剪切波速Vs，通過Vs可以推導出場地的微應變剪切模量（剛度）G0。
地震扁鏟側脹（SDMT）為用戶獲得場地地震剪切波速Vs 剖面圖提供了一種快捷、精確、簡單而又經濟的現場測試方法（Vs重復性高達1-2 %）。
地震扁鏟側脹儀（SDMT）采用“兩個地震檢波器/真實間隔”的機構設計，這個結構特征避免了常規的一個地震檢波器測量波速時可能出現的首波到達時間與假間隔時間相遇的情況。兩個地震檢波器同時進行測量，接受到的是同一次錘擊產生的波形，因此不必再分析其他數據，這也避免了連續多重波的干擾情況。這樣的設計使得地震扁鏟側脹儀（SDMT）在測量地震剪切波速Vs時重復性非常好！
測試震源是通過一個搖擺重錘搖擺捶擊一個與水平地面平行安置的鋼制底座產生的。當然，這個底座必須受到足夠的垂直壓力，以保證其完全牢固地與地表接觸。底座的縱向坐標必須同地震檢波器縱向坐標所在平面平行，這樣能夠減少誤差，使剪切波速的測試達到最大的靈敏度。
試驗介紹:
現代工程設計規范越來越需要通過地震剪切波速Vs這個基本參數來進行場地抗震分析。完整的場地抗震分析是必要的，除了地震剪切波速Vs（或者由Vs得到的微應變剪切模量G0）外，還包括完整的G-γ衰變曲線。目前來說，地震扁鏟側脹試驗（SDMT）是唯一可以同時提供微應變剪切模量G0和工作應變模量M這兩個參數，并確定這兩點在G-γ衰變曲線上位置的原位測試方法，可以用來替代自鉆式旁壓試驗。這兩個點的應用，對比只有G0值的試驗方法來說，更容易選取合適G-γ衰變曲線進行分析應用。
地震扁鏟側脹儀（SDMT）除了提供場地的地震剪切波速Vs這個參數的測試之外，還具備有傳統的標準扁鏟側脹儀（DMT）的所有測試功能。
液化勢:
地震扁鏟側脹試驗（SDMT）在每個深度提供兩個獨立的抗液化能力的評估，一個源自于地震剪切波速Vs，另一個源自于水平應力指數Kd。尤其是Kd，是一個特別靈敏的參數，通過其它試驗方法幾乎不能得到。特別是老化程度，可能大大提高場地的抗液化能力（美國土木工程師協會巖土工程專家組2006年3月在南卡羅來納州對現有核反應堆在地震風險下的評估研究表明，對該地區的松砂來說，老化條件下可以提高60%的抗液化能力，研究者：Leon等人。
抗震規范:
根據Eurocode 8標準的規定，所有新的建筑物施工之前都必須進行場地地震效應分析，要求獲得從地表到地下30m深度的覆蓋層的地震剪切波速Vs。
應用案例:
地震扁鏟側脹儀（SDMT）廣泛應用在世界各地的許多國家，它已經被應用于許多重要的工程項目之中，這些項目包括意大利威尼斯保護計劃的防護堤勘察，巴塞羅那港口勘察，大型發電廠以及科研院所的研究項目等等。
標準配置:
從傳統的標準扁鏟側脹儀DMT 升級到地震扁鏟側脹儀SDMT：
1）增加地震波探頭（包含2個數字式地震檢波器），安裝在標準扁鏟的頂部。長度70cm，直徑42mm，其下端可以直接通過螺紋與扁鏟進行連接。
2）地震波接口盒。這個接口盒包括了進行地震剪切波速Vs測試的電子線路，可以直接與未經改造的標準扁鏟側脹儀（DMT）控制單元進行連接并開展測試，綜合了地震波接口盒的系統可以進行單獨或者同時進行DMT或者SDMT試驗。地震波接口盒直接連接到筆記本電腦上進行測試。
3）輔助工具：帶振動傳感器的觸發電纜，測試電纜，USB連接電纜，備用的振動傳感器。
4）DMT數據分析處理軟件，用于地震波測試，以報告的形式顯示測試成果（英文版）。
