Blast-NET型 爆破測振儀
型 號：Blast-NET型
原產地：國產
用 途：
Blast-NET型爆破測振儀
一、產 品 優 勢（國內獨有）
1.全自主知識產權，全新三核技術（性能更高效）
2.高精度24Bit測量（精度更高）
3.可實現： 本地取數（連接計算機取數、U盤取數）
局域網取數（組網取數）
廣域網取數（通過互聯網取數）
光纖網取數（可連接光端機）
4.高達100dB的動態范圍，免量程切換，無需信號幅度預估
5.擁有8GB超大數據儲存空間（海量儲存）
6.質保3年，終身軟件、硬件免費升級（再無后顧之憂）
7.USB+網絡雙接口，單點測試，遠程測試兩不誤
二、產 品 參 數
功能 |
參數 |
采集方式 |
全并行同步采集 |
采集模式 |
全自動采集：無需任何設置，有振動信號記錄數據，無振動信 號則停止并保存成數據； 手動模式：設置觸發電平和采集時長； 外觸發模式（選配）：外部給出指令后儀器開始采集 |
支持網格 |
有線網：支持LAN/WAN/ADSL有線網絡接入； 無線網：支持電信、聯通、移動2、3、4G網絡隨意切換。 局域網：有線和wiff； 光纖網：支持光端機接入 |
支持五模十七頻 |
4G網絡：電信、移動、聯通（LTE-TDD / FDD）； 3G網絡：移動、聯通（TD-SCDMA / WCDMA /EVDO）； 2G網絡：移動、聯通（GSM / EDGE / CDMA1X） |
工作溫度 |
-20℃~70℃；可選配野外特種電池（適合零下-20℃） |
輸入阻抗 |
1MΩ/20pF； |
A / D |
24 bit高精度； |
采樣速率 |
10000 sps ； |
動態范圍 |
100dB； |
量 程 |
±10V； |
供電方式 |
內置鋰電池，工作時間標準版≥24小時（另可選配外部電池，可工作≥360小時），具有電量指示； |
尺寸重量 |
150×100×52mm；1.2公斤（體積小、重量輕，標配專用儀器箱，方便出行攜帶及保管）； |
防護等級 |
IP52（防大顆?；覊m進入，防水淋濺）； |
測量范圍 |
振動速度0.001～35cm/s； |
頻 響(標配傳感器) |
5～500Hz； |
觸發模式 |
內觸發、外觸發 |
顯 示 屏 |
320×240高分辯LCD顯示屏，全中文顯示，用于現場主要特征值及波形的讀??； |
內置時鐘 |
儀器內置時鐘，準確記錄測試時間（精確到秒）； |
通信接口 |
標準USB接口、標準以太網接口； |
讀數精度 |
10萬分之3 |
性 能 |
全新三核設計，性能更強大 |
取 數 |
本地取數（連接計算機取數、U盤取數）; 局域網取數（組網取數、wifi取數）; 廣域網取數（通過互聯網取數） |
設備聯機 |
全平臺免驅動，聯機后自動識別； |
記錄長度 |
多檔可調，觸發負延時均為0.5秒； |
觸發電平 |
觸發電平多檔可調 |
記錄方式 |
循環記錄（數據記錄完成一次后再次進入等待記錄）； |
數據文件名 |
以實際時間命名，自動生產文件夾，文件夾則以日期命名，如20150818文件夾則表示2015年8月18日；文件夾下面如181858.BST文件，則表示該振動事件發生在18點18份58秒. |
存儲容量 |
標配8GB固態存儲，可以儲存上萬次爆破事件，可選16GB |
三、各種工況下工作原理圖
1、本地取數

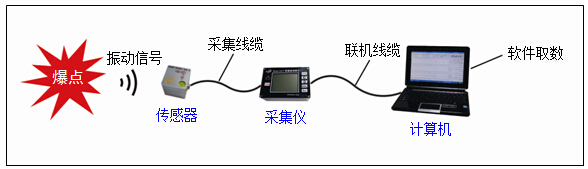

⑴連接計算機取數：

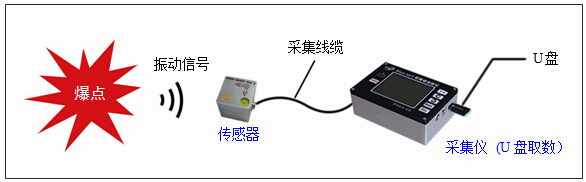

⑵U盤取數
2、局域網取數

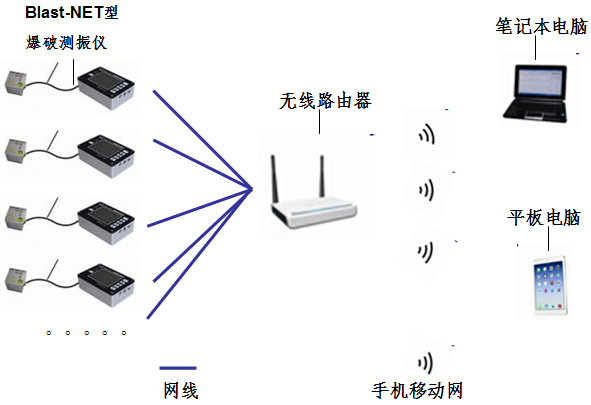

⑴局域網wifi信號無阻礙方案

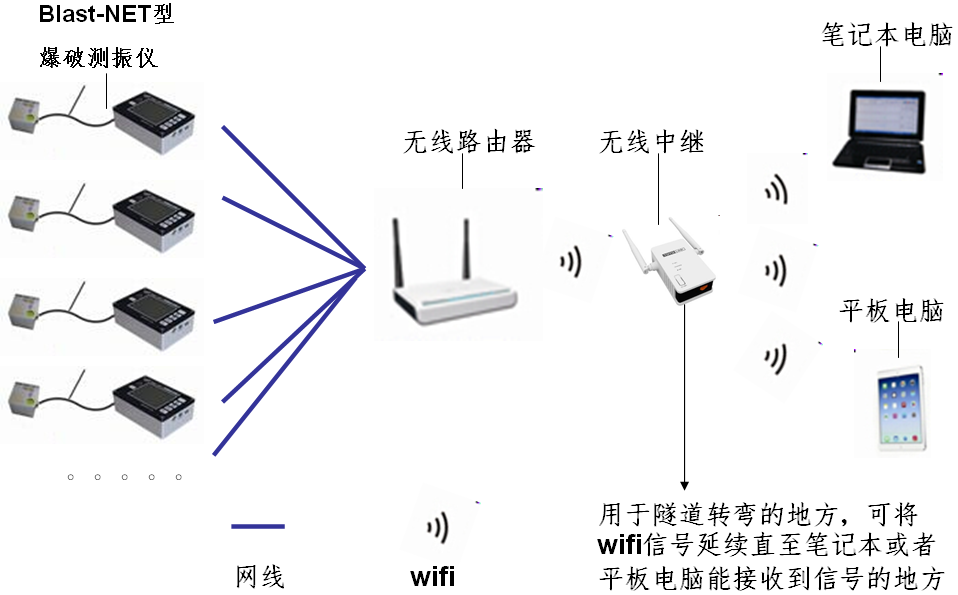

⑵局域網wifi信號有阻礙方案
3、廣域網取數

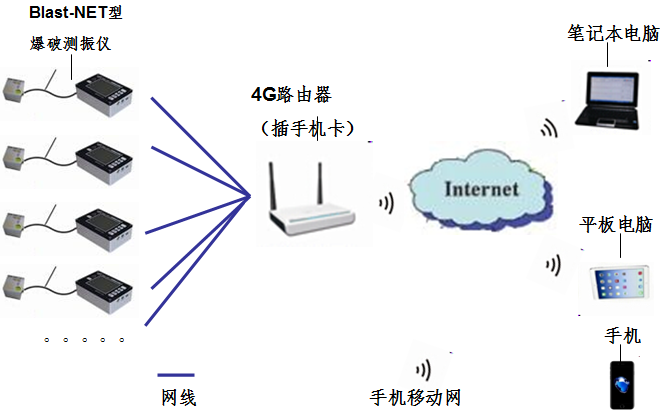

⑴隧道內有手機移動信號方案

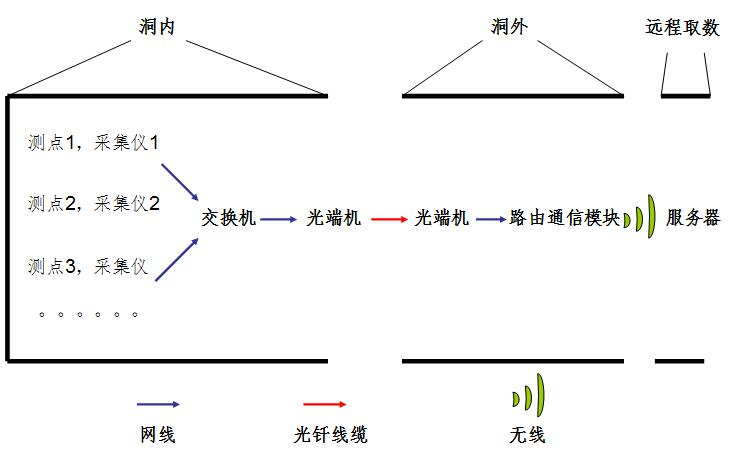

⑵隧道內沒有手機信號方案
光遷取數

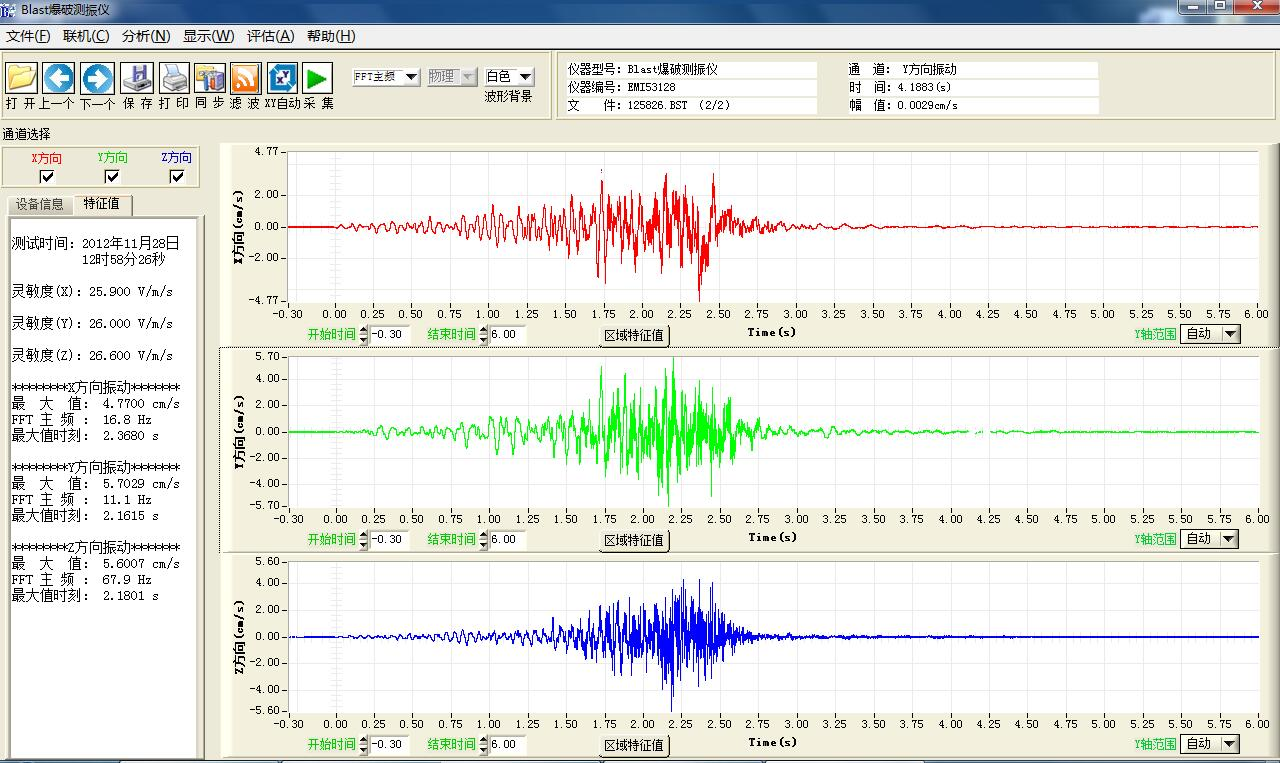

四、軟件主要功能：
2 各通道最大值，主頻的快速讀取，并可迅速定位到波形；
2 波形的放大，縮小，所見即所得打印；
2 提供數據安全評估功能，并可將評估結果打印輸出；
2 FFT分析（頻率譜分析）、一階積分，一階微分；
2 頻域分析的放大縮小、光標取值、特征值分析；
2 爆破振動安全評估功能（GB6722-2014）；
2 振動信號矢量合成算法功能；
2 數據回歸計算（振動衰減規律總結），并提供振速預測；
2 支持文件數據轉存為文本格式，方便用戶二次軟件的調用。
五、產 品 配 置
項 目 |
數 量 |
備 注 |
爆破測振儀 （測量終端） |
1臺 |
標配 |
三維振動速度傳感器 |
1只 |
標配 |
遠程通訊模塊 |
1個 |
標配 |
傳感器聯接線纜 |
1條 |
標配 |
聯機線纜 |
1條 |
標配 |
專用分析軟件 |
1套 |
標配 |
側墻、泥地工裝 |
1套 |
選配 |
傳感器短接頭 |
1個 |
標配 |
U盤 |
1個 |
標配 |
云存儲服務器 |
免費5年 |
標配 |
使用說明書/保修卡 |
1套 |
標配 |
專用儀器箱 |
1只 |
標配 |
六、產品爆破爆炸類測試設備的發展歷程
時間 |
產品名稱 |
產品型號 |
發展歷程 |
2010年 |
爆破測振儀 |
Blast-Ⅰ型 |
1、國內第一款24bit平臺測振儀； 2、國內第一款全自動化測振儀； |
2010年 |
三向速度傳感器 |
TT-3型 |
首創三維一體振動速度傳感器，并供應業內其他廠商 |
2011年 |
三向速度傳感器 |
TT-3型 |
1、引入精密水準泡，讓傳感器的水平安裝誤差在正負兩度以內，提高測試嚴謹性； 2、開發泥地、側墻、拱頂多種安裝工作，方便用戶使用 |
2012年 |
爆炸沖擊測試儀 |
Blast-Ⅱ型 |
1、國內首款便攜式?jīng)_擊測試儀； 2、國內首款高精24bit的沖擊波測試儀； 3、國內第一代全自動化模式采集的沖擊測試儀； |
2012年 |
爆破噪聲測試儀 |
ZS-30R型 |
可現場測量爆破噪聲值，數據保存在計算機上 |
2013年 |
爆破測振儀 |
Blast-UM |
Blast-Ⅰ型爆破測振儀的換代： 1、首創現場U盤取數； 2、尺寸重量為Ⅰ型的一半； 3、待機時間為Ⅰ型一倍； 4、顯示屏更大； 5、采用第二代全自動算法模式，現場全自動模式更準、更可靠； 6、國內首款軟件植入GB6722爆破安全規程的標準值，讓用戶采集到數據后不用再去翻閱規程，軟件即刻分析出此次采集到的數據對應的建筑物是否超標； 7、首款設備連接計算機后不用裝任何驅動，即插即用； 8、聯機取數速度大幅提升，約為Ⅰ型取數速度的100倍。 |
2013年 |
三向速度傳感器 |
TT-3型 |
為每支傳感器標配短接保護頭，增加傳感器阻尼，解決運輸中的老化問題，有效延長傳感器壽命 |
2013年 |
爆破測振儀 |
Blast-UM |
給出FFT主頻、半波主頻和區域頻譜的算法，供學術研究 |
2014年 |
爆破測振儀 |
Blast-NET |
1、國內首款全自動、高精度24bit的遠程爆破測振儀； 2、支持U盤取數、聯機取數、局域網wifi取數、光遷網絡取數、廣域網遠程取數； 3、支持移動、聯通、電信2、3、4G五模十七頻 |
2015年 |
爆炸沖擊測試儀 |
Blast-PRO型 |
1、首款專用沖擊波測試儀采速高達4MHz； 2、內置IEPE模塊，用戶在使用IEPE型傳感器時無需外接IEPE供電模塊 |
2016年 |
爆破噪聲測試儀 |
ZS-40R型 |
噪聲測量范圍提升至160dB，在 ZS-30R型基礎上可獨立運行并保存數據 |
2016年 |
線纜、接頭 |
定制 |
線纜均為我公司定制高品質低阻抗柔性屏蔽電纜，接頭全部采用金屬航空接頭注塑處理，防水防塵，堅固耐用 |
2016年 |
爆破測振儀 |
Blast-Cloud型 |
正式進入研發中，預計2017年量產 |
2017年 |
爆破測振儀 |
Blast-Cloud型 |
設備各項性能測試中，功能敬請期待。。。。 |
2018年 |
三向加速度傳感器 |
TT-3型 |
針對老款的加速度傳感器，新款TT-3型更小，重量更輕，增加了安裝孔，便于側墻和拱頂?shù)陌惭b |
2018年 |
爆破測振儀 |
Blast-Cloud型 |
正式對外銷售 |
七、行業貢獻
時間 |
研究方向 |
實驗結論 |
2010年 |
三維一體速度傳感器 |
開創了單點的三維振動測量，并在2014年進入爆破安全規程成為規范 |
2010年 |
首次應用24bit高精度采集平臺 |
利用高精度和大動態范圍解決了傳統爆破測試儀器振動量需要提前預估的弊病，提高了信號捕捉的可靠性 |
2011年 |
優化傳感器的安裝 |
引入精密水準泡，讓傳感器的水平安裝誤差在正負2度以內，提高測試嚴謹性 |
2013年 |
聯合水利部長江科學院、西安理工大學、西南科技大學優化爆破主頻的計算方法 |
給出FFT主頻、半波主頻和區域頻譜的算法，供學術研究 |
