RSM-SW(A) 波速測試儀
型 號：RSM-SW(A)
原產地：國產
用 途：場地勘察剪切波波速測試；場地勘察地脈動卓越周期測試

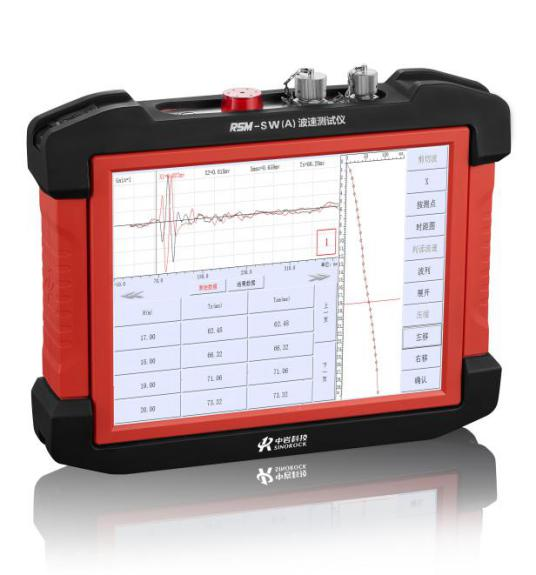

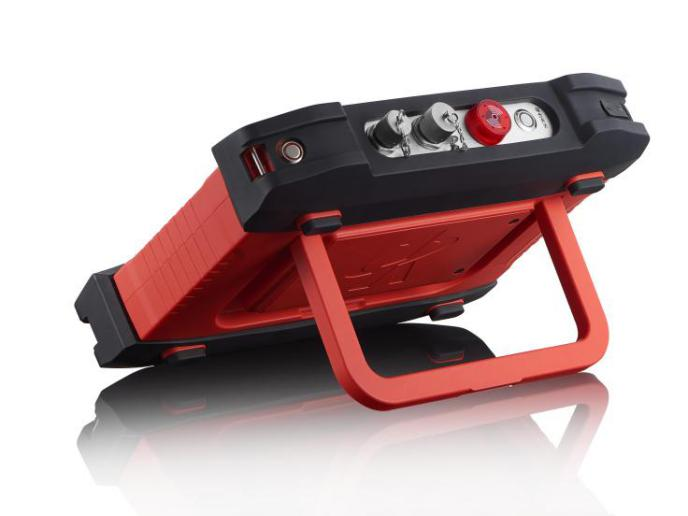

RSM-SW(A) 波速測試儀
產品簡介：
RSM-SW(A)波速測試儀是采用在鉆孔中放置的井中三分量檢波器接收地面激振信號，記錄并顯示各個深度的信號曲線，為評價建筑場地類別提供依據。
產品用途：
?場地勘察剪切波波速測試
?場地勘察地脈動卓越周期測試
符合規范：
《建筑抗震設計規范GB 50011-2010（2016年版）》
《巖土工程勘察規范GB 50021-2001（2009年版）》
《地基動力特性測試規范GB/T 50269-2015》
技術特點：
1. 高信噪比電路設計，輕松得到剪切波信號；
2. 12.1寸大屏幕顯示,現場信號觀察清晰；
3. 主機觸摸式操作,界面友好,操作簡單；
4. 配備杠桿式井中三分量檢波器,貼壁效果好,信號質量高；
5. 超長采樣時間,滿足長時間地脈動測試。
性能指標：
型號：RSM-SW(A) |
|
主控形式 |
低功耗嵌入式系統主頻：1GHz 內存：512M |
顯示方式 |
12.1寸真彩液晶顯示屏 |
操作方式 |
觸摸屏操作 |
存儲模式 |
16G電子硬盤 |
操作系統 |
Linux |
采樣間隔 |
5 ~ 20000μS |
記錄長度 |
0.5k、1 k、2k、4k、8k五檔可調 |
放大倍數 |
最大100000倍 |
A/D轉換精度 |
多核16位A/D |
通道數 |
外觸發通道1個；采樣通通道3個 |
帶寬 |
0.1Hz ～4000Hz |
觸發方式 |
通道觸發/外觸發 |
供電模式 |
交流電；內置鋰電池≥6h |
工作溫度 |
-20～+55℃ |
外形尺寸 |
340×270×70mm |
重量 |
3.2kg |
標準配置：
序號 |
名 稱 |
數 量 |
規格型號 |
1 |
波速測試儀 |
1 |
RSM-SW(A) |
2 |
尖頭速度計及連接電纜（4芯插頭） |
1 |
Pdi-15m |
3 |
杠桿式井中三分量檢波器（含配重塊） |
1 |
直徑50mm，Q235鋼鍍黃鋅殼體 |
4 |
杠桿式井中三分量檢波器電纜（含繞線盤） |
1 |
60米 |
5 |
剪切波（地脈動）三合一連接線 |
1 |
SW3.0 |
6 |
扳手 |
1 |
|
7 |
主機繞線盤通訊電纜（6芯插頭） |
1 |
3米 |
8 |
電源充電器 |
1 |
8.4V 5A |
9 |
工具包 |
1 |
內含U盤，觸摸筆，卷尺，電池安裝扳手 |
10 |
黃色拉桿箱 |
1 |
|
可選配件：
序號 |
項 目 |
規 格 |
備 注 |
1 |
杠桿式井中三分量檢波器電纜 |
100米 |
含繞線盤 |
2 |
尖頭速度計及連接電纜 |
15米 |
|
3 |
杠桿式井中三分量檢波器 |
直徑50mm |
Q235鋼鍍黃鋅殼體，含配重塊 |
4 |
杠桿式井中三分量檢波器電纜 |
60米 |
含繞線盤 |
5 |
剪切波（地脈動）三合一連接線 |
|
|
6 |
主機繞線盤通訊電纜 |
3米 |
6芯插頭 |
7 |
三分量檢波器（振動測試用） |
|
|
- 2024-01-09RSM-SW(A) 波速測試儀
