RSM-DCT(E) 鉆孔電視成像儀
型 號：RSM-DCT(E)
原產地：國產
用 途：樁基鉆孔取芯驗證，觀察混凝土內空洞、裂隙、離析等缺陷的位置及程度；觀測預應力管樁樁內的各種異常和缺陷, 查看接頭情況，定量分析樁身質量；觀測鉆孔中地質體的各種特征及細微構造

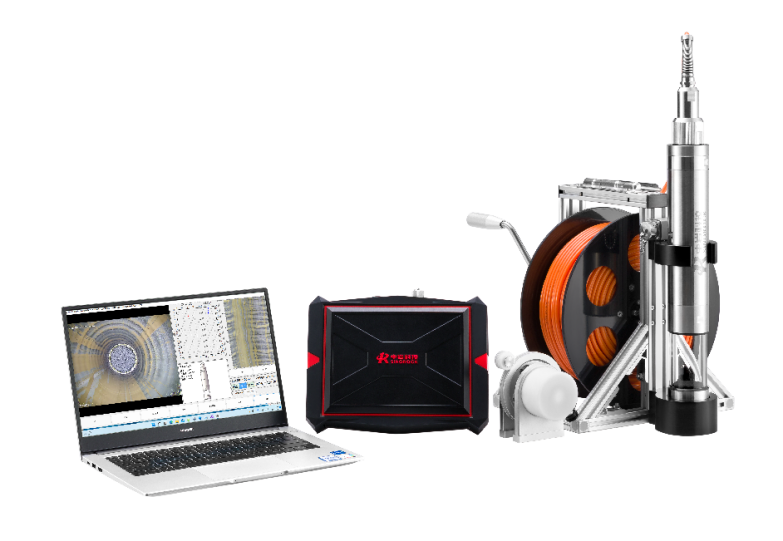

RSM-DCT(E) 鉆孔電視成像儀
產品簡介：
RSM-DCT(E)鉆孔電視成像儀采用全新的圖像升級算法與處理技術，成像速度快，效果清晰真實。采用輕型化手動絞車設計，小巧輕便，現場無需用電，檢測輕松高效。筆記本通過無線方式連接主機，探頭采用高清數字?jǐn)z像頭，可實時觀察鉆芯孔孔內或者預應力管樁內壁情況，記錄并展開探頭有效圖像范圍內的圖像，并且對探頭的成像以視頻方式進行保存。系統內置傾角測試模塊，檢測同時還可測量鉆孔的垂直度。
產品用途：
?樁基鉆孔取芯驗證，觀察混凝土內空洞、裂隙、離析等缺陷的位置及程度
?觀測預應力管樁樁內的各種異常和缺陷, 查看接頭情況，定量分析樁身質量：破碎面積，斷裂及裂縫位置、長度、寬度及走向等
?觀測鉆孔中地質體的各種特征及細微構造，如地層巖性、巖石結構、斷層、裂隙、夾層、巖溶等，編錄地質柱狀圖
符合規范：
《基樁孔內攝像檢測技術規程》（CECS 253:2009）
《浙江省基樁完整性檢測技術規程》（DB 33/T1127-2016）
《廣東省建筑地基基礎檢測規范》（DBJ/T 15-60-2019）
技術特點：
1、現場邊采集邊保存的方式，采集完成后圖像同步拼接完成；
2、圖像與結果顯示采用“所視即所得”的模式，顯示與打印結果完全一致；
3、可顯示平面展開圖，立體柱狀圖。立體柱狀圖可360度連續旋轉；
4、手動絞車采用全新小型化設計，質量更穩定，現場更便攜；
5、探頭采用不銹鋼外殼，高強度光學玻璃探頭罩；
6、采用數字高清攝像機，成像清晰度可達到1080p；
7、無線方式操控主機，無線操控距離可達10m；
8、支持垂直度測試，可在現場得到鉆孔或者管樁垂直度；
9、配備可拆卸電池，有效保障現場測試時間。
軟件特點
1. 全面兼容Win10及以上操作系統；
2. 可生成.doc與.pdf格式文檔，兼容office與wps；
3. 表頭欄目可自定義，適應各種報告需求；
4. 界面友好，操作簡單。

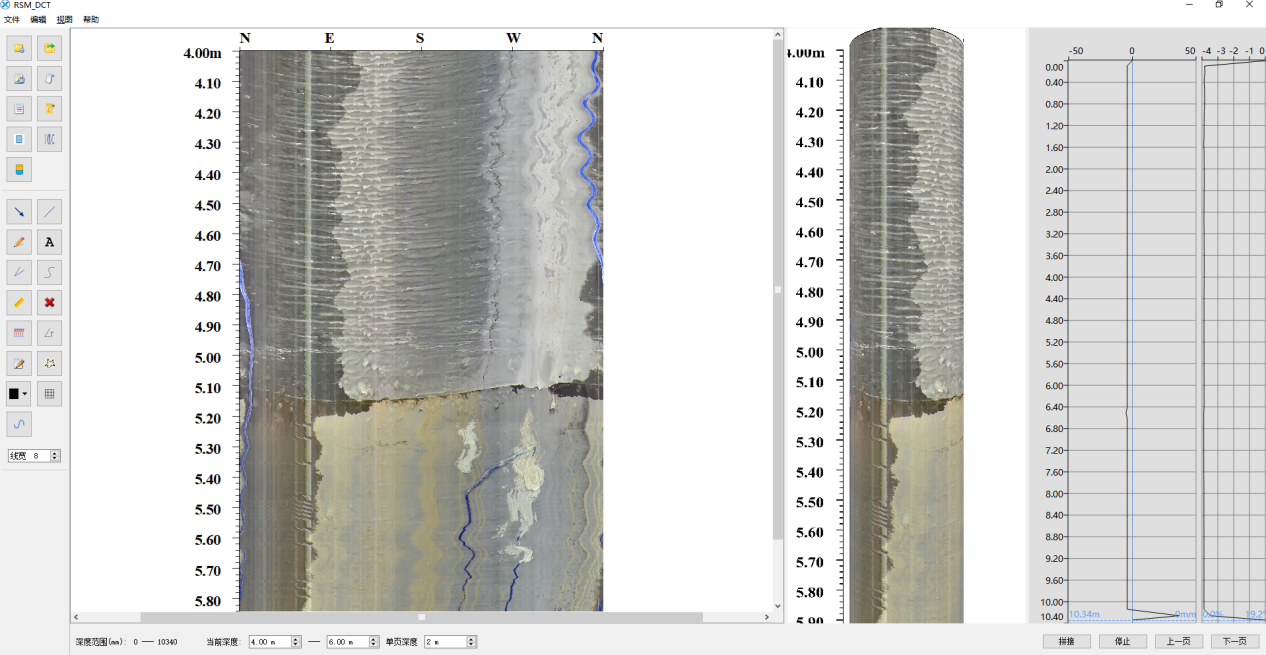

軟件界面

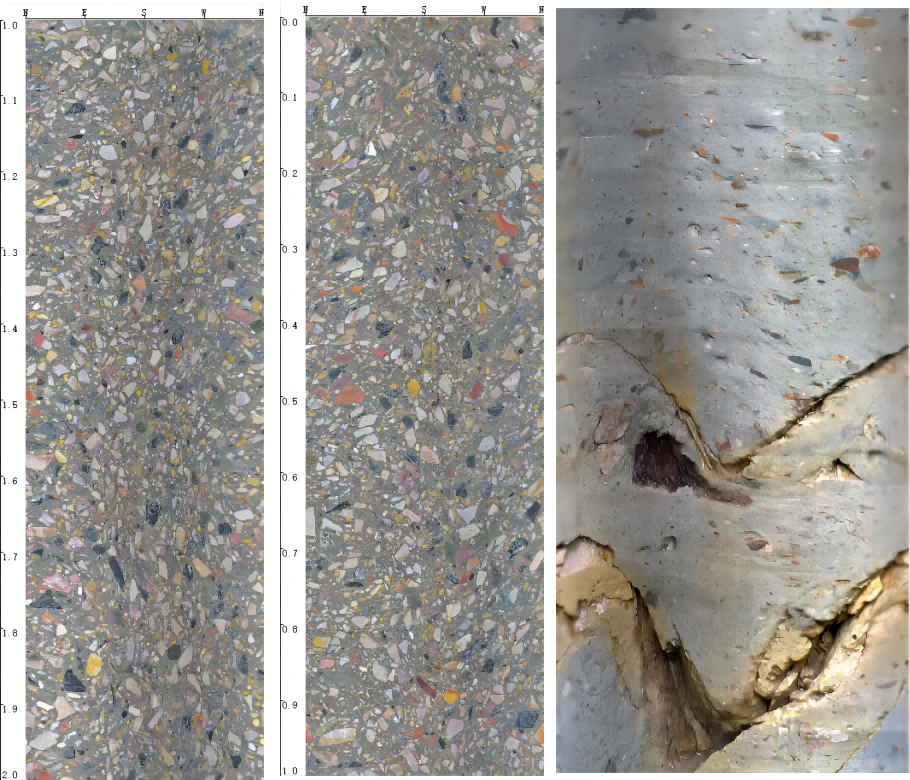

圖像拼接效果
性能指標：
RSM-DCT(E)鉆孔電視成像儀 |
|||
主控模式 |
筆記本電腦無線控制 |
供電方式 |
直流電 |
主控系統 |
Windows10及以上 |
續航時間 |
≥10小時 |
圖像像素 |
500-2000W像素 |
成像分辨率 |
55pix/cm |
探頭外徑 |
60mm |
探頭長度 |
300mm |
圖像分辨率 |
2592*1944 |
電動絞車尺寸 |
350*300*350mm |
視頻幀率 |
25幀/秒 |
電動絞車重量 |
10kg |
工作電壓 |
DC 7.4±10% |
探頭承壓 |
3MPa |
適應孔徑 |
Φ60mm~Φ400mm |
最大提升速度 |
10m/min |
方位角矯正 |
有 |
最大測試孔深 |
300m |
角度傳感器精度 |
靜態0.01°，動態0.1° |
深度精度 |
0.5% |
標準配置：
序號 |
名 稱 |
數 量 |
規格型號 |
1 |
鉆孔電視成像儀 |
1 |
RSM-DCT(E) （含電源充電器） |
2 |
孔內攝像探頭 |
1 |
外徑60mm |
3 |
手動絞車 |
1 |
含100m線纜 |
4 |
三腳架 |
1 |
|
5 |
通訊電纜 |
1 |
主機與絞車連接使用 |
6 |
孔口計數滑輪 |
1 |
輪徑100mm |
7 |
深度計數器連接電纜 |
1 |
10米 |
8 |
筆記本電腦 |
1 |
榮耀筆記本電腦 |
9 |
繞手柄 |
1 |
|
10 |
USB轉網口 |
1 |
|
11 |
工具包 |
1 |
含U盤、潤滑油、內六角扳手、常用螺絲包 |
12 |
儀器箱 |
1 |
|
選購配件：
序號 |
名 稱 |
規格型號 |
1 |
扶正器 |
200mm，250mm，300mm，350mm根據管徑選擇 |
2 |
水平推桿 |
適用于水平孔的檢測 |
