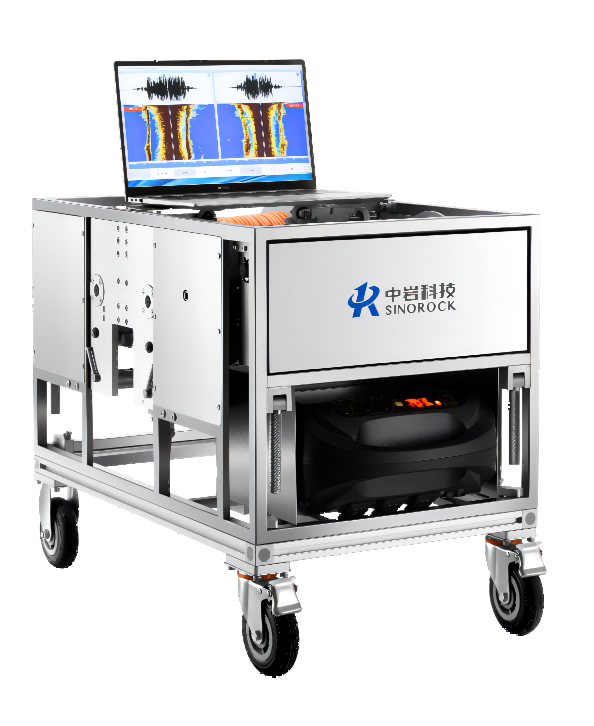

RSM-HGT(E) 超聲波成孔質量檢測儀
型 號：RSM-HGT(E)
原產地：國產
用 途：鐵路、公路、港口、高層建筑等鉆孔樁成孔質量檢測
支盤樁的成孔質量檢測
地下連續墻成槽質量檢測
RSM-HGT(E) 超聲波成孔質量檢測儀
產品簡介：
RSM-HGT(E)超聲波成孔質量檢測儀的設計出發點是現場使用更方便、測試效果更可靠。檢測系統采用高度集成化的設計方案，現場除連接電池外，無需任何連接線，無需使用遙控。絞車采用全新的結構設計，通過歐盟CE認證，更可靠、耐用，且體積重量均大幅度降低，可輕松放入轎車后備箱，現場僅兩人即可完成架設工作。采集軟件集成探頭運動控制及干濕孔一鍵切換功能，實現探頭智能運動控制，自動觸底快速可靠。信號激勵能量大，噪聲壓制能力強，井壁線可實現自動拾取，結果更精確。
產品用途：
?鐵路、公路、港口、高層建筑等鉆孔樁成孔質量檢測
?支盤樁的成孔質量檢測
?地下連續墻成槽質量檢測
符合規范：
《公路橋涵施工技術規范》（JTG/T F50-2011）
《建筑樁基技術規范》（JGJ 94-2018）
《建筑地基基礎工程施工質量驗收規范》（GB 50202-2018）
《鉆孔灌注樁成孔、地下連續墻成槽檢測技術規程》（DB 29-112-2004）
《鉆孔灌注樁成孔、地下連續墻成槽質量檢測技術規程》（DGJ 32/TJ 117-2011）
《建筑基樁檢測技術規范》（DGJ 08-218-2003）
《灌注樁成孔質量檢測技術規程》（T/CECS 596-2019)
《地下連續墻檢測技術規程》（T/CECS 597-2019)
《公路工程基樁檢測技術規程》（JTG/T 3512-2020）
《超聲式成孔質量檢測儀檢定規程》（JJG171-2021）
技術特點：
1、系統采用高度集成化設計，筆記本電腦無線連接絞車，除連接電池外，無需任何其他接線，可通過WINDOWS平臺專業軟件，在筆記本電腦上輕松完成絞車控制、信號采集、數據分析、數據上傳、報告打印等檢測工作；
2、整套系統實現智能化。采集軟件集成探頭智能運動控制功能，可實現探頭升降控制、探頭調速控制、探頭上升自動限位減速及停止控制、探頭觸底自動停止控制及雙線纜自動調平等功能，自動觸底快速可靠；
3、系統具備良好抗電磁干擾能力，整套系統充分考慮現場復雜的電磁環境，從電源供應到信號處理等各個環節均做了冗余性設計和獨特的信號處理，確保系統穩定可靠和測試結果準確；
4、系統具有自校正功能，根據孔口孔徑值或槽口寬度值，自動對測試系統進行校準，保證測試結果準確可靠；
5、絞車采用特種耐腐蝕不銹鋼材質、線纜采用加強纖維材料，提升機械部分采用分離式設計，結構穩定。在盡可能減小體積和重量的同時，不損失系統的穩定可靠性，整套絞車系統實現IP65級防水，且通過歐盟CE認證；
6、超聲探頭采用不銹鋼材質，在泥漿比重大時能更好的完成下放；全新升級的結構設計方案，可實現IP68級防水；盲區小，功率大，適應能力強。探頭最小可探測孔徑（槽寬）450mm，最大可探測孔徑（槽寬）8000mm，最大泥漿比重可達1.4，適合幾乎所有工程成孔成槽的檢測；
7、測試結果可實現井壁線自動識別，多模式顯示切換，實時輸出兩個剖面影像圖、XX’和YY’剖面偏離曲線圖和數表（包括每個測點的深度值、實測聲時值、探頭距孔壁的距離、測點位置孔徑值、偏移值和垂直度），還可輸出三維成孔情況效果圖，直觀反映現場成孔狀態。；且現場可直接打印輸出結果；
8、電腦、平板多終端兼容操作，一鍵升級、數據上傳更便捷。
性能指標：
RSM-HGT(E) |
|||
主控形式 |
筆記本電腦 |
最大泥漿比重 |
1.4g/cm3 |
操作系統 |
Windows系統 |
數據導出 |
USB或平臺上傳 |
掃描速度 |
≥20次循環/秒 |
記錄方式 |
彩色圖像、數據文件 |
頻帶寬度 |
1～500kHz |
工作溫度 |
-20～+55℃ |
聲時準確度 |
≤0.5% |
防護等級 |
絞車：IP65，探頭：IP68 |
測量精度 |
0.2%F·S |
供電模式 |
可外接移動電源使用,連續工作十小時以上 |
測量范圍 |
450～8000mm; (孔徑/槽寬) |
升降速度 |
0～20m/min連續可調，具有緊急情況下快速提升功能 |
角度修正 |
內置電子羅盤 |
自停功能 |
具備孔底自停和孔口自停功能 |
最大測量深度 |
150m (可定制) |
絞車外形尺寸 |
800×500×450 mm |
最大深度分辨率 |
≤5mm，深度誤差≤0.1% |
整套絞車重量 |
80kg（含100米線纜及底盤） |
標準配置：
序號 |
名 稱 |
數 量 |
規格型號 |
1 |
超聲波成孔質量檢測系統 |
1 |
RSM-HGT(E) （含測試探頭及100米或150米測試線纜） |
2 |
筆記本電腦（主控） |
1 |
榮耀筆記本電腦 |
3 |
網線 |
1 |
10m |
4 |
USB轉網口 |
1 |
|
5 |
電源線 |
1 |
|
6 |
電源穩壓器 |
1 |
|
7 |
外配蓄電池及連線 |
1 |
|
8 |
繞手柄 |
1 |
|
9 |
配件箱 |
1 |
|
10 |
工具包 |
1 |
內含U盤、內六角扳手一套、潤滑油 |
11 |
絞車保護罩 |
1 |
|
