PY系列預鉆式旁壓儀
產品介紹及技術參數

一、產品介紹、適用標準及應用范圍
產品介紹:

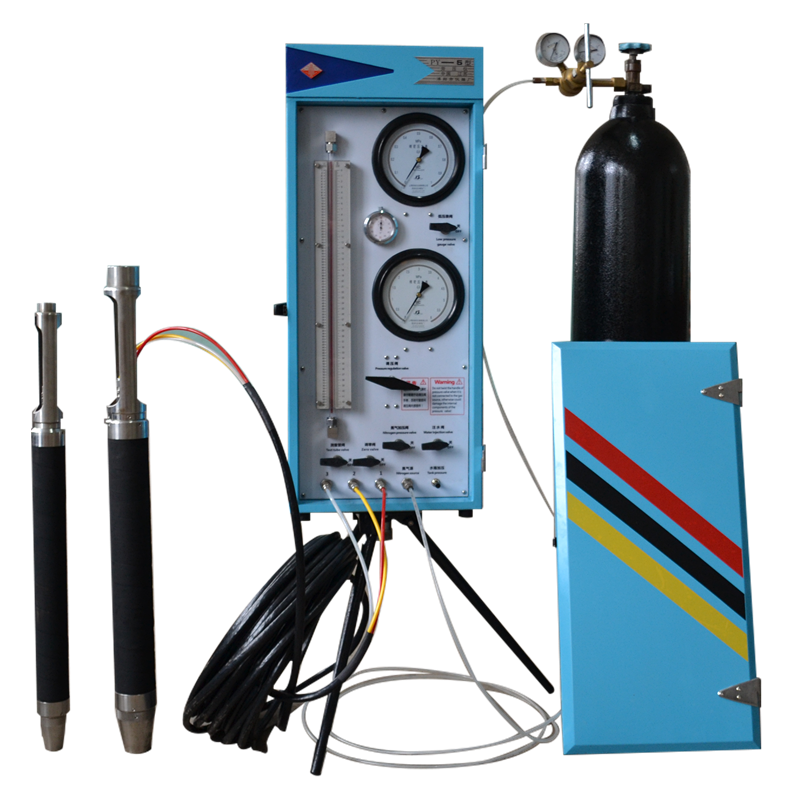

PY型預鉆式旁壓儀是我廠通過多年來現場實踐經驗,并結合國外先進預鉆式旁壓儀的優點,從而研發的一種高效、可靠的原位測試設備。近年來著技術的升級和新材料的使用我廠不斷改進PY型預鉆式旁壓儀,使儀器性能有了大幅度提高,可靠性更高、操作更為簡單化、使用范圍更為廣泛,并且縮小與國外同類產品的距離,從而使PY型預鉆式旁壓儀在立足于國內市場的同時逐步打開國際市場,遠銷非洲,南美洲,東南亞,中亞等地區。
產品特點:
1. 采用高精度不耗氣式調壓閥,使加壓的過程更加精確,穩定,直觀,從而保證了試驗數據的準確性。
2. 獨特的水路循環系統設計極大地加快了旁壓器的注水、回水過程,大大縮短了試驗時間,提高了工作效率,并有效地提高儀器對水的體積的控制精度。
3. 旁壓器采用對孔壁施加徑向壓力更加合理的三腔式結構,三腔式結構的旁壓器也是國際上使用廣泛的結構形式。它是由一個測量中腔和兩個保護腔組成。保護腔的作用在于延長孔壁試驗土層的長度;對測量腔膨脹時起到支撐,減少測量腔的端部影響,使測量腔對孔壁產生均勻的壓力,從而將復雜的空間應變簡化為近似的平面應變狀態。
4. 旁壓器采用螺旋布纏繞加強防護外膜,適用的土層更廣,大大降低彈性膜的消耗,減少現場彈性膜的更換次數。
5. 導管采用定制3色多束管,內管由進口PA-11號纖維(抗高壓材料)制作而成,具有耐壓高、體積變化小、不易受溫度變化等優點,外皮為聚氨酯,具有耐磨、抗震的優點。導管連接采用卡套密封圈式連接,安裝簡單且密封性好。
6. 全新設計的Φ74mm三腔式旁壓器,優化了旁壓器的密封方式,可采用一般工程鉆機標配的Φ75mm鉆頭成孔,更加貼合現場的使用。
技術參數:
序號
|
名 稱
|
參 數
|
PY-3型
|
PY-4型
|
PY-5型
|
PY-5型
|
1
|
旁壓器
|
結構型式
|
三腔式
|
標稱外徑
|
?60mm
|
?74mm
|
測量腔長度
|
250mm
|
210mm
|
旁壓器總長
|
800mm
|
850mm
|
2
|
測量精度
|
壓力表最小讀數
|
0.01Mpa
|
測量有效量程
|
400mm
|
全程誤差
|
≤±1%
|
3
|
其它
|
最大試驗壓力
|
2.5Mpa
|
4Mpa
|
5.5Mpa
|
主機尺寸
|
830×360×220mm
|
主機重量
|
28kg
|
應用范圍
|
粘性土、粉性土等地層
|
粘性土、粉性土、砂土等地層
|
粘性土、粉性土、砂土、強風化巖、軟巖等地層
|
適用標準:
YS/T5224-2020 旁壓試驗規程
NB/T 35102-2017 水電工程鉆孔土工原位測試規程
GB/T50480-2008 冶金工業巖土勘察原位測試規范
TB 10018-2018 鐵路工程地質原位測試規程
GB/T50123—2019 土工試驗方法標準
JTG 3223-2021 公路工程地質原位測試規程
GB50021-2001 巖土工程勘察規范
二、產品配置
1、PY-3型預鉆式旁壓儀(?60mm)
配置表
名 稱
|
單位
|
數量
|
備注
|
儀器主機
|
臺
|
1
|
包括:?60mm AP型旁壓器1支,不銹鋼標定筒1支,打氣筒1把,腳架1付,緊固螺絲1只,鉤形板手2把,說明書1份。
|
減壓閥
|
只
|
1
|
|
氣源導管
|
根
|
1
|
|
十五米導壓管
|
束
|
1
|
|
旁壓器彈性膜
|
條
|
5
|
|
防護外膜
|
條
|
2
|
|
旁壓試驗成孔鉆
|
套
|
1
|
|
變徑接頭
|
支
|
1
|
|
Φ8×1.9 Ο型圈
|
只
|
50
|
|
尼龍管襯套
|
只
|
20
|
|
密封圈
|
只
|
20
|
|
備用工具
|
套
|
1
|
包括:12mm開口板手1把,一字、十字螺絲批各一把,扁咀鉗,12″活絡板手1把。
|
泡沫包裝箱
|
只
|
1
|
|
精包裝箱(包括紙箱)
|
只
|
2
|
|
木包裝箱
|
只
|
1
|
|
注:此為基本配置表。
2、PY-4型預鉆式旁壓儀(?60mm)
配置表
名 稱
|
單位
|
數量
|
備注
|
儀器主機
|
臺
|
1
|
包括:?60mm AP型旁壓器1支,不銹鋼標定筒1支,打氣筒1把,腳架1付,緊固螺絲1只,鉤形板手2把,說明書1份。
|
減壓閥
|
只
|
1
|
|
氣源導管
|
根
|
1
|
|
二十五米導壓管
|
束
|
1
|
|
旁壓器彈性膜
|
條
|
6
|
|
防護外膜
|
條
|
3
|
|
旁壓試驗成孔鉆
|
套
|
1
|
|
變徑接頭
|
支
|
1
|
|
Φ8×1.9 Ο型圈
|
只
|
50
|
|
尼龍管襯套
|
只
|
20
|
|
密封圈
|
只
|
20
|
|
備用工具
|
套
|
1
|
包括:12mm開口板手1把,一字、十字螺絲批各一把,扁咀鉗,12″活絡板手1把。
|
泡沫包裝箱
|
只
|
1
|
|
精包裝箱(包括紙箱)
|
只
|
2
|
|
木包裝箱
|
只
|
1
|
|
注:此為基本配置表。
3、PY-5型預鉆式旁壓儀(?60mm)
配置表
名 稱
|
單位
|
數量
|
備注
|
儀器主機
|
臺
|
1
|
包括:?60mm AP型旁壓器1支,不銹鋼標定筒1支,打氣筒1把,腳架1付,緊固螺絲1只,鉤形板手2把,說明書1份。
|
減壓閥
|
只
|
1
|
|
氣源導管
|
根
|
1
|
|
二十五米導壓管
|
束
|
1
|
|
旁壓器彈性膜
|
條
|
6
|
|
防護外膜
|
條
|
3
|
|
旁壓試驗成孔鉆
|
套
|
1
|
|
變徑接頭
|
支
|
1
|
|
Φ8×1.9 Ο型圈
|
只
|
50
|
|
尼龍管襯套
|
只
|
20
|
|
密封圈
|
只
|
20
|
|
備用工具
|
套
|
1
|
包括:12mm開口板手1把,一字、十字螺絲批各一把,扁咀鉗,12″活絡板手1把。
|
泡沫包裝箱
|
只
|
1
|
|
精包裝箱(包括紙箱)
|
只
|
2
|
|
木包裝箱
|
只
|
1
|
|
注:此為基本配置表。
4、PY-5型預鉆式旁壓儀(?74mm)
配置表
名 稱
|
單位
|
數量
|
備注
|
儀器主機
|
臺
|
1
|
包括:?74mm AP型旁壓器1支,不銹鋼標定筒1支,打氣筒1把,腳架1付,緊固螺絲1只,鉤形板手2把,說明書1份。
|
減壓閥
|
只
|
1
|
|
氣源導管
|
根
|
1
|
|
二十五米導壓管
|
束
|
2
|
|
旁壓器彈性膜
|
條
|
10
|
|
防護外膜
|
條
|
5
|
|
Φ8×1.9 Ο型圈
|
只
|
50
|
|
尼龍管襯套
|
只
|
20
|
|
密封圈
|
只
|
20
|
|
備用工具
|
套
|
1
|
包括:12mm開口板手1把,一字、十字螺絲批各一把,扁咀鉗,12″活絡板手1把。
|
泡沫包裝箱
|
只
|
1
|
|
精包裝箱(包括紙箱)
|
只
|
2
|
|
注:此為基本配置表。
