EM 系列 - 埋入式應變計
型 號：
原產地：加拿大Roctest
用 途：EM系列振弦式應變計埋入混凝土結構中，用于監測應變的變化，當材料的彈性模量已知時，可以進行應力的評估。
EM 系列 - 埋入式應變計
EM系列振弦式應變計埋入混凝土結構中，用于監測應變的變化，當材料的彈性模量已知時，可以
進行應力的評估。
- 概述
EM系列應變計由一個兩端帶有法蘭的不銹鋼管和保護在其內部的一根鋼弦構成。鋼弦密封在不銹鋼管中，由一套 O 型環固定在兩端的法蘭上。兩端的法蘭盤外緣都凸出于不銹鋼管，這樣的設計可以將混凝土的變形反饋到鋼弦上?；炷羶?nèi)部的應變發展會改變鋼弦的張緊程度，從而改變其響應頻率。一個電磁線圈安裝在應變計的中間位置， 它可以讀出鋼弦的響應頻率。

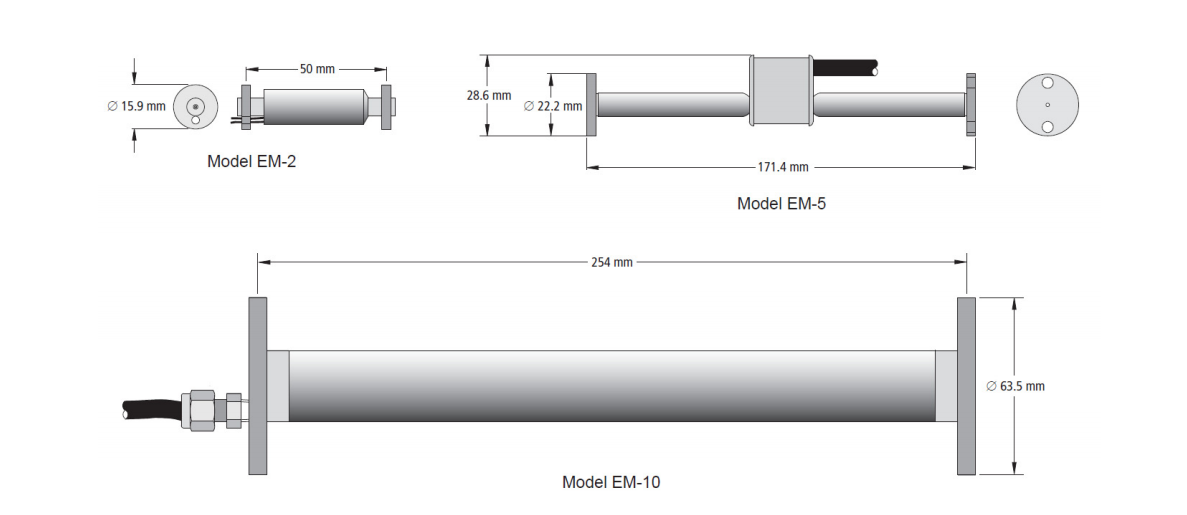

EM-5為標準型號，可以應用于上面提到的各種不同類型的結構物中。EM-10 為加強型號，應用于粗骨料的混凝土結構中。EM-2 為短基距型號，應用于試驗室或者其它有限的空間中。
除非特殊說明，EM 系列應變計出廠時一般設置為中間量程。
EM系列應變計具有良好的合規性，不會影響到主體介質的應力狀態。因此，它既可以應用到低齡期混凝土中，也可以應用到硬質混凝土，以及樹脂、玻璃纖維和聚氨酯等合成材料中。
EM 系列應變計中還帶有一個熱敏電阻，它可以提供檢測材料的溫度信息。
- 關鍵特征
- 長期可靠性
- 高分辨率和高精度
- 量程 3000 微應變
- 非常高的合規性
- 堅固的結構
- 提供溫度測量
- 法蘭盤凸緣，帶有安裝孔
- 頻率信號輸出易處理，可進行超長距離傳輸
- 應用
- 大壩
- 核電站
- 橋梁核高架橋
- 高層建筑
- 隧道
- 港口
- 建筑基礎、擋墻、襯砌、地板和樁

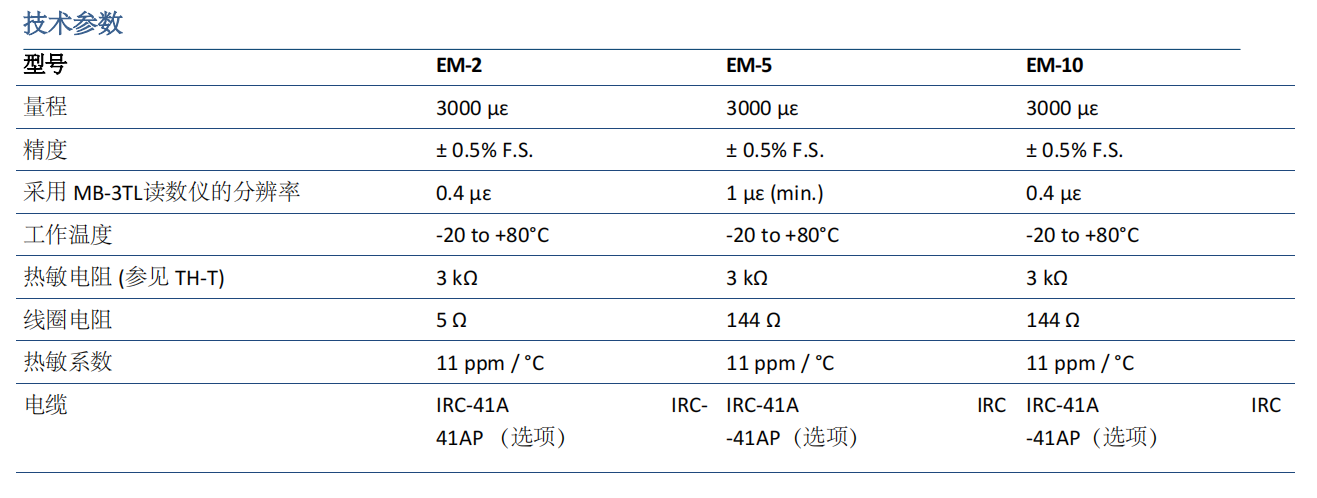

- 技術參數
- 安裝
EM系列應變計有以下幾種安裝方法：
- 用扎絲綁在鋼筋上；
- 直接插入濕混凝土或砂漿中
- 預先澆注在相同材料的小塊中，然后埋入到結構物中。
ROCTEST還提供“無應力”應變計，它由一個填充有與周?chē)篌w積混凝土相同材料的可壓縮圓柱筒和一支安裝在其中的 EM 型應變 計組成。該裝置可以設置在應變計安裝位置附近，作為測量由于老化、溫度、濕度以及其它獨立于外部荷載因素所引起的混凝土內
部應變變化的參考，從而可以對各種因素引起的應變讀數進行修正。
- 訂購信息
請確認:
? 型號
? 電纜長度
- 可選部件
? Rosette 安裝塊
? “無應力”應變計
? 讀數儀: MB-3TL, SENSLOG
