HT-FT610 光纖傳感分析儀
型 號：HT-FT610
原產地：國產
用 途：可用于光纖光柵、光纖 F-P、光纖微機電等各類波長調制型光纖傳感器的動態信號解調，如溫度、應變、壓力、振動、位移和多分量動態力、動態載荷的高靈敏度、多路高速同步測量。
HT-FT610 光纖傳感分析儀
HT-FT610 光纖傳感分析儀是上海拜安傳感技術有限公司研制的面向先進制造工業領域高可靠、高精度、寬溫區、高動態波長信號解調的無風扇模塊式設備?？捎糜诠饫w光柵、光纖 F-P、光纖微機電等各類波長調制型光纖傳感器的動態信號解調，如溫度、應變、壓力、振動、位移和多分量動態力、動態載荷的高靈敏度、多路高速同步測量。與國內外不同廠商的光纖光柵傳感器和光纖 F-P 傳感器、 MEMS 光纖傳感器均具有良好的兼容性。

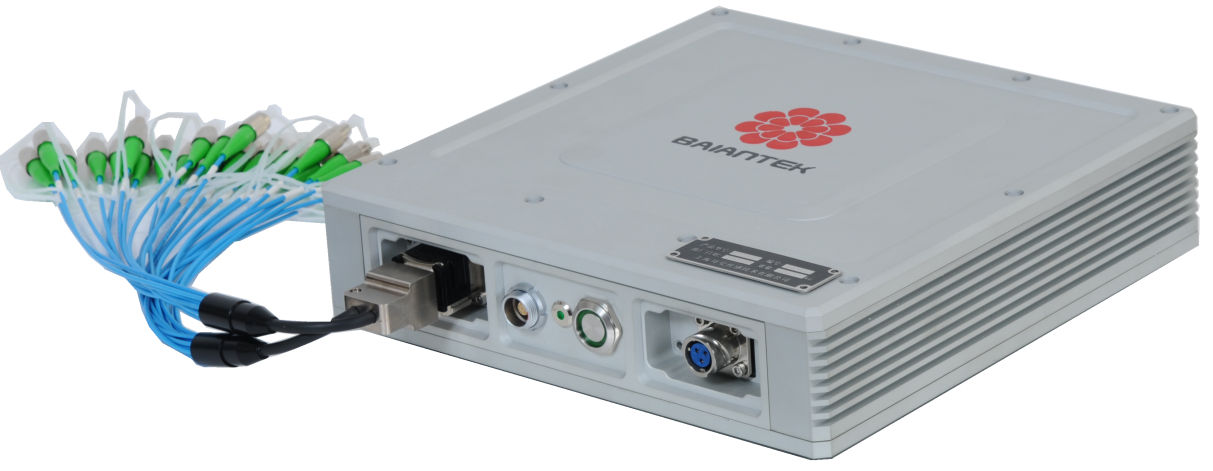

FT610 光纖傳感分析儀外形圖
HT-FT610 光纖傳感分析儀基于波長可調諧掃描激光器技術原理，由多片FPGA級聯構造成高速并行總線式實時處理器陣列，可以同步進行各自高達5000Hz 的動態波長信號解調，波長分辨率為 0.1pm，波長測量精度達到±1pm。
HT-FT610 光纖傳感分析儀內置在線校準波長參考模塊，出廠后無需校準，在工作溫度范圍內可保證±1pm 的長期測量精度。
HT-FT610 光纖傳感分析儀具有 1/4/8/16 等規格的光纖傳感通道數量，同步采樣速率可在 0-5000Hz 范圍內軟件設定。
應用領域
- 機電設備及土木工程結構振動測試
- 軌道交通安全監測
- 動態稱重
- 氣動力特性預測
- 多分量汽車碰撞力測試
- 動態溫度、壓力、應變等參量測試
- 快速光譜探測和波長信號解調
產品特點
- 0.1pm 分辨率；
- 0-5KHz 同步采集；
- 1～16 通道容量可平滑擴展；
- 30dB 動態探測范圍；
- 兼容國內和國外廠商的同類光纖光柵傳感器和光纖 F-P 傳感器。
主要技術指標
型號 |
FT610-NS（N 代表不同的傳感通道數量；S 表示采集頻率：G 為 2.5KHZ） |
光通道數 |
16 |
每通道最大測點數 |
50，推薦測點數：25 |
同步采樣頻率 |
5000Hz（所有通道同步采樣） |
波長測量范圍 |
1525nm～1565nm |
被測信號譜 3dB 帶寬 (FBG 或 F-P) |
可軟件設定，具備反射譜、透射譜識別功能 |
動態范圍 |
≥30dB |
波長分辨率 |
0.1pm |
波長重復性 |
±1pm |
波長精度 |
±1pm |
工作溫度范圍 |
-25～+60℃ |
儲存溫度 |
-40～+70℃ |
遠程監測能力 |
40 km；不考慮額外損耗，更高的特殊要求可定制 |
電源 |
DC9～36V |
功耗 |
25W |
光學接口 |
1000M 以太網接口（電航空插頭） |
計算機接口 |
10/100M 以太網，RS232，RS485，ZIGBEE，GPRS，CDMA |
軟件 |
適用于 WINDOWS XP 及更高版本 WINDWS 操作系統，支持光譜顯示、波長 測量、物理量測量等多種工作模式，支持?jǐn)?shù)據、曲線等顯示方式和可設 定時間間隔的數據存儲功能。具有設備在線自診斷功能。 |
二次開發接口 |
提供標準 API 方便二次開發和應用集成，也可按照用戶指定的通訊規約提供相應的接口通信軟件 |
外形尺寸 |
260×260×60mm |
產品檢驗 |
符合電磁兼容、環境可靠性、沖擊振動等要求 |
重量 |
4.73kg |
注：由于涉及改進的需要，上述內容如有改變，恕不另行通知。
產品尺寸
